Količina vode u radijatoru grijanja: dokumentacija i

Količina rashladne tekućine u crijevima radijatora za mnoge je apstraktna vrijednost. Volumen ove tekućine utječe na inertnost sustava grijanja, toplog vremena i načina rada kotla. Sposobnost izračuna volumena vode u bilo kojem dijelu sustava grijanja omogućit će vam da preciznije odaberete ostatak opreme ispod njega (kotlovnica, cirkulacijska crpka itd.).

Baterija u rezu

Ono što trebate znati količinu vode u bateriji

Tipično, radijatori obratite pažnju na početak ili kraj sezone grijanja ili za vrijeme općeg čišćenja. Istodobno, vitalni procesi koji se pojavljuju unutar ljudskog bića za koje je odgovorna rashladna tekućina - najčešće voda. Ima li kakvih podataka o tome koliko se ta tekućina uklapa u jednu bateriju, odjeljak?

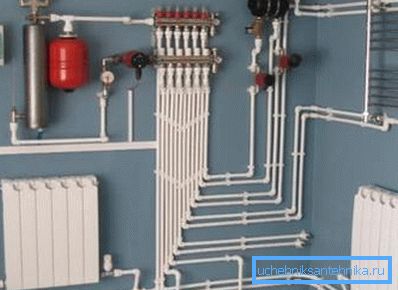

Glasnoća vode unutar ovog

Ispada da to nije jedini razlog:

  • nemojte "težak" grijač, jer volumen vode u grijanju grijača od lijevanog željeza povećava već znatnu težinu;
  • Ugradnja sustava grijanja s određenim izlazom kotla zahtijeva izračun ukupne količine rashladnog sredstva, uključujući radijatore;
  • znajući da je količina rashladne tekućine u bateriji 10-12% sustava grijanja - sve baterije, cijevi i kotlovi mogu ispustiti vodu "suhim";
  • pri izboru spremnika za ekspanziju;

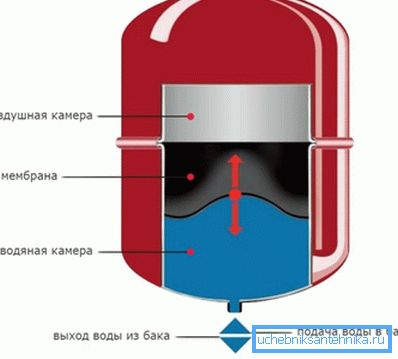

Volumen spremnika za ekspanziju mora odgovarati količini rashladnog sredstva u sustavu
  • kako ne bi pretjerali s koncentriranim antifrizom, koji se izlijeva u određenom omjeru vodom;
  • za prirodnu / prisilnu vrstu cirkulacije odabire se optimalna veličina baterije - velika u prvom slučaju i nema razlike u drugom.

Prisilna inicijativa

U panonskoj kući s centralnim grijanjem nije potrebno gnjaviti o takvim pitanjima kao što je punjenje sustava s rashladnim sredstvom, to je biskupija stambenih i komunalnih usluga. No, brigu o dvorcu ili dači je velika odgovornost koja leži potpuno na vašim ramenima. Mogućnost uštede vremena i novca prisiljava vlasnike da održavaju toplinsku komunikaciju vlastitim rukama, uz upotrebu nekonvencionalnih metoda.

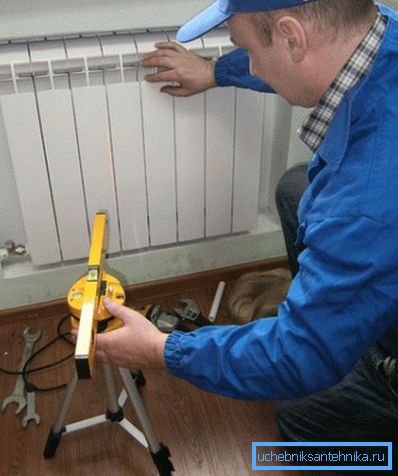

U fotoaparatu provjerite performanse baterije

Na primjer, nedostatak centraliziranog vodoopskrbe prisiljava na korištenje prirodnih izvora - bušotina, bušotina, ribnjaka.

Da bi se točno znalo potrebnu količinu tekućine, potrebno je prethodno izračunati koliko će biti uključeno u sve kompozitne sustave grijanja:

  • kotla;
  • cijevi;
  • radijatori.

Radimo s dokumentacijom

Odgovor na pitanje koliko vode teče iz cijevi "A", ili bolje, treba tamo tamo, obično leži u tehničkom listu radijatora i kotla. S cijevima je malo teže, ali ne smrtonosno - znajući njihov unutarnji promjer, na našoj web stranici možete pronaći detaljnu tablicu o količini vode u litrama / kubni metar po linearnom metru. Isto se može reći io podacima o volumenu kotla za gorivo ili baterije.

Podaci o unutarnjem volumenu cijevi

Znajući puninu svakog mjerača cijevi, saznajte ukupni volumen "cijevi" broj elementarnog stola nosača topline pomnožen s brojem metara. Da biste to učinili, nije potrebno pretraživati ​​vrpcu po cijeloj kući, ali upotrijebite projektni plan i vladar.

Obratite pažnju! Na internetu, tablica volumena vode u radijatoru izgleda još prikladnija. Može se usporediti kapacitet radijatora iz različitih materijala, što će vam dati priliku odabrati odgovarajuću opciju.

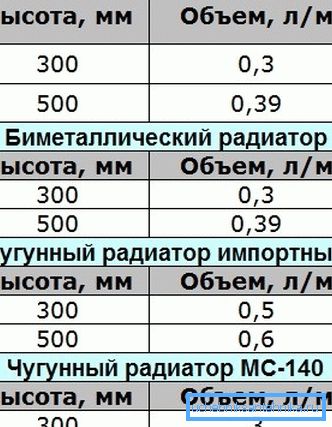

Volumen vode ne ovisi o vrsti radijatora

Tablica u nastavku pokazuje da je volumen vode u sekciji bimetalnog radijatora i aluminija jednak. Stoga materijal nije bitan, glavna stvar je dimenzija grijača.

Neprestano prebivalište u kući zahtijeva od vlasnika korištenje antifriza. Budući da to zadovoljstvo nije jeftino (cijena za 10 litara domaće propilen glikol "tehnologija coziness" doseže tisuću rubalja), potrebno je znati točan iznos ne-zamrzavanje. Utvrdivši ekstremni negativni prag za sustav grijanja, tvari se pomiješaju u određenom omjeru.

Obratite pažnju! Nemojte dodavati antifriz na sustav grijanja od pocinčanih cijevi.

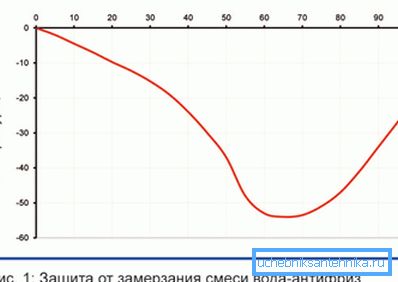

Antifriz snižava točku smrzavanja tekućine

Prosječni varalica

Prosječni podaci koji određuju volumen vode u čeličnim radijatorima grijaćeg panela su sljedeći:

  • model Demrad, tip Thermogross 11 za svaku duljinu od 10 cm čine 0,25 litara rashladne tekućine;
  • U sličnim modelima tipa 22 ta se brojka povećava na 0,5 litara po dužini duljini.

Svaki dio dobrog starog "lijevanog željeza" različitih modela ima slijedeći kapacitet:

  • MS 140-1,11-1,45 1 (od 5,7 do 7,1 kg);
  • Svjetsko prvenstvo 1 - 0,66-0,9 l s;
  • Svjetsko prvenstvo 2 - 0,7-0,95 l;
  • Svjetsko prvenstvo 3 - 0.155-0.246 l;
  • Konner Modern - 0,12-0,15 litara (3,5 kg).

Obratite pažnju! Možete vidjeti kako se tradicionalna MS 140 razlikuje od kineske Konnerove težine, koju treba obratiti pozornost na ako imate model poda.

Ali toliko je uključeno u aluminijski dio

Ako je vaša baterija zamršena autorska stvar, otkrivanje volumena je teško, ali moguće. Na primjer, volumen vode u čeličnom radijalu sa cjevastim tipom izračunava se ingeniozno jednostavno - jedna rupa je zatvorena utikačem, a voda se izlije kroz drugi do vrha.

Obratite pažnju! Označite količinu napunjene tekućine odmah ili kasnije, kada stavite sadržaj u kantu / kupku. Ova metoda proračuna primjenjuje se na radijator bilo koje složenosti bez dokumenata.

U izmjenjivačima topline zidnog kotao grijača, u prosjeku, od 3 do 6 litara su postavljeni, a u podu i parapet izvršenja - od 10 do 30 litara vode. Zato, nakon što saznate količinu rashladne tekućine u svim uglovima, koje dosegne, možete izvršiti odgovornu operaciju - za izračunavanje volumena ekspanzijskog spremnika. Ovisi o tome optimalni tlak u sustavu i željeni volumen rashladnog sredstva.

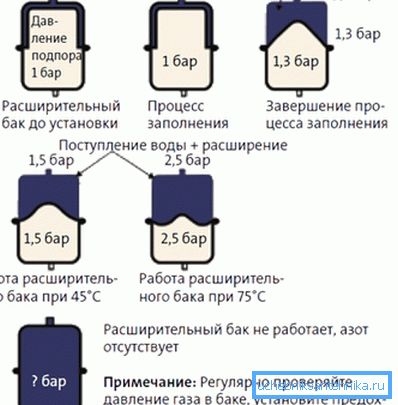

Načelo rada ekspanzijskog spremnika

Uputa za izračun pretpostavlja uporabu jednostavne formule:

(VS * K) / D = VB, gdje

  • Vss - volumen rashladne tekućine u sustavu grijanja (ono što je gore spomenuto - radijatori + cijevi + izmjenjivači topline kotlova);
  • K - koeficijent ekspanzije rashladnog sredstva (u vodi je jednak 4%, stoga se u formuli koristi 1,04);
  • Učinkovitost ekspanzije D-spremnika;
  • Vb je kapacitet ekspanzijskog spremnika.

Moguće je saznati volumen rashladne tekućine u radijatorima ili cijevima, što je blizu stvarnosti, počevši od snage kotla prema formuli:

x kW * 15 = VS, gdje

  • kW - snaga kotla;
  • slika 15 - broj litara vode za dobivanje 1 kW energije;
  • VS - ukupni kapacitet sustava.

sažimanje

Princip je bolje podbaciti nego što se suprotno ne odnosi na sustave grijanja, budući da će prozračivanje sustava značiti hladne baterije. Izračunavanjem volumena svakog strukturnog elementa sustava grijanja koristeći tablice ili eksperimentalno, potrošnja topline će postati značajnija i ugodnija. Popravak ili zamjena posebnog fragmenta više neće biti tajna sa sedam pečata.

Video u ovom članku prikazuje proces ulijevanja rashladne tekućine u sustav grijanja. Болгарский язык
