Kondenzacijski kotači s dvostrukim krugom - toplinsko

18-01-2018
Grijanje

Ne uvijek sustav centraliziranog grijanja i tople vode radi savršeno. Često postoje situacije kada temperatura vode u akumulatorima ostavlja mnogo na željenu vrijednost, isti problem nastaje kod tople vode. Kondenzator s dvostrukim krugom će biti pravi spas u ovoj situaciji.

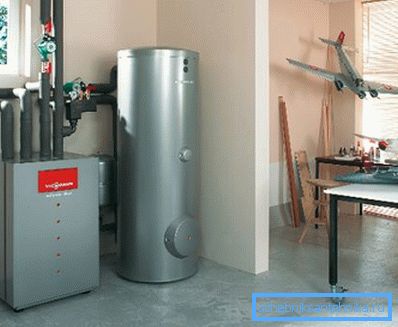

2-kružni kotao s bojlerom

Što je instalacija kotla

Najvažnije postignuće je neovisnost od rada opskrbe toplom vodom i centraliziranog grijanja. Glavna stvar je zadržati protok hladne vode, a njegovo grijanje će osigurati bojler.

Kotao s dvostrukim krugom pruža prednosti kao što su:

  • kotlovi ne zauzimaju toliko prostora tako da se mogu postaviti čak iu malim gradskim stanovima gdje je nedostatak slobodnog prostora uobičajena pojava. Nije potrebno dodijeliti posebnu sobu za njih;
Mogućnost montaže na zid
  • Velika većina modernih modela opremljena je uređajima za podešavanje rada grijanja. Zbog toga je u stanu moguće postići optimalnu mikroklimu;

Obratite pažnju! Pored podešavanja rada grijanja, postoji i značajna ušteda u troškovima grijanja.

  • Sigurnost nakon instalacije kotlovnice ne smanjuje, proizvođači koriste zaštitu za više uređaja od pregrijavanja, pa čak iu slučaju kvara plamenika jednostavno isključi i ništa loše neće dogoditi.

Postoji nekoliko manjih nedostataka:

  • vruća voda neće odmah početi strujati, ali nakon nekog vremena to je tipično za korištenje tople vode. Činjenica je da kotao s dva kruga grijanja mora brzo imati vremena da zagrije hladnu vodu koja prolazi kroz cijev, a to će potrajati neko vrijeme;

Obratite pažnju! Ako je potreba za toplom vodom velika, onda je smisla stati na kumulativnoj shemi tople vode (HWS). U tom je slučaju instaliran kotao u kojem se pohranjuju nekoliko desetaka litara vruće vode.

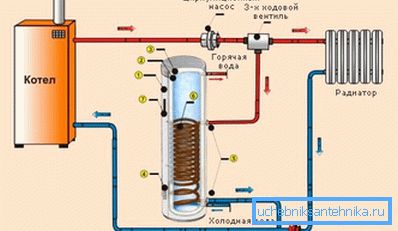

U ovom primjeru koristi se indirektni kotao za grijanje.
  • kada ga koristite za opskrbu toplom vodom, tople vode se isporučuju samo u jednom trenutku demontaže. Ako je površina stana / kuće velika, to nije vrlo povoljno;
  • cijevni kotao s dvostrukim krugom je složeniji od jednog kruga.

Razvrstavanje dvostrukog kotla

Razvrstavanje takvog uređaja može se provesti u skladu s nekoliko kriterija, na primjer, prema vrsti paljenja, načinu postavljanja, vrsti goriva itd. Prije odabira određenog modela, bilo bi lijepo, barem u općem obliku, upoznati se s tipovima sličnih uređaja.

Putem instalacije može se identificirati:

  • zidni modeli - često se koristi u gradskim apartmanima;

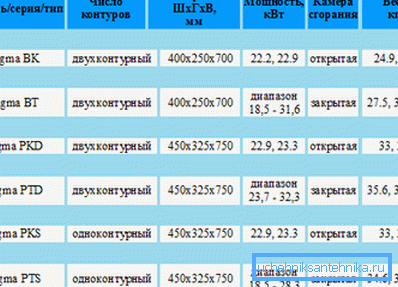

Dimenzije zidnih modela
  • podni analozi - oni su moćniji, ali oni također zauzimaju mjesta koja ne vole primjer. Takvi se modeli najčešće koriste u privatnim kućama, a za njih su predviđene zasebne prostorije.

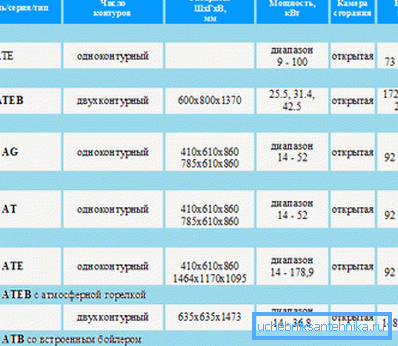

Dimenzije podnih analoga

Dvocijevni kotlovi mogu se klasificirati prema vrsti posla:

  • s otvorenom komorom sagorijevanja (drugi naziv je atmosferski) - oni se razlikuju po niskoj cijeni, ali učinkovitost je niska, temperatura plinova na izlazu je oko 1000? Zrak za gorenje goriva se izravno iz prostorije u kojoj je instaliran kotao;
  • turbo punjeni modeli - ovdje je komora već zatvorena i sagorijevanje goriva dolazi s većom učinkovitošću;
  • Kondenzacijski kotlovi - do sada, u smislu učinkovitosti, možda najbolji izbor. Na izlazu plinovi imaju temperaturu veću od 500 ° C, tj. Učinkovitost uređaja veća je (prema proizvođačima, oko 30% u usporedbi s atmosferskim analogama). Jedini nedostatak je cijena, cijena modela kondenzacije može biti nekoliko puta veća od vrijednosti "aspirirane".

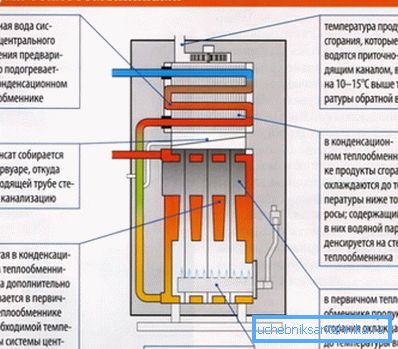

Shema rada kotla za kondenziranje

Prema vrsti paljenja može se identificirati:

  • modeli s elektronskim paljenjem, u ovom slučaju, automatizacija će kontrolirati rad plamenika na temelju temperature rashladnog sredstva;
  • i naprave u kojima se paljenje izvodi pomoću piezo. Glavna prednost može se smatrati neovisnošću od električne energije, takvi uređaji najčešće se koriste u kućama za odmor i u kućama za odmor, gdje može doći do nestanka struje.

Odvojeno stajati kotlovnice s dva kruga. Takvi uređaji su namijenjeni za upotrebu odjednom 2 vrste goriva. Upotrebljavaju takve žice su drvo plina, plin - dizel ulja, drvo - dizel, plin - .. električne itd Glavna razlika od konvencionalnih uređaja je u tome da pruža komoru za izgaranje 2 odmah (jedan plinovitih i krutih goriva).

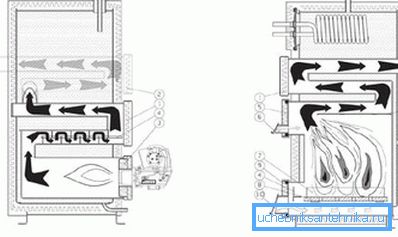

Radna shema 2 kotao goriva

Također, vrlo često su dodatno opremljeni električnim grijačima, međutim, u ovom slučaju električna energija djeluje kao osiguranje, a ne glavni izvor topline. Kada zamjenjujete gorivo, dovoljno je samo mijenjati plamenik, to se radi ručno bez pozivanja stručnjaka.

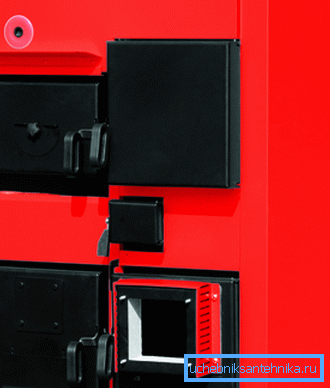

Primjer kotao s dvostrukim gorivom (diesel-drvo)

Obratite pažnju! Moguće je priključiti više sustava grijanja na takve uređaje, jer postoji nekoliko izlaza. Na taj način rad dva ili više krugova grijanja može biti opremljen s jednim kotao s dva goriva.

Više o uređaju i principu rada kotao s dvostrukim krugom

Ukratko, načelo rada bilo kojeg kotla može se jednostavno opisati. Gorivo se spali, oslobađajuća energija se koristi za zagrijavanje vode koja se zatim isporučuje ili na cijevi sustava grijanja ili na cjevovod tople vode. To je prilično jednostavni pristup, stoga ima smisla detaljnije razmotriti rad i uređaj kotla.

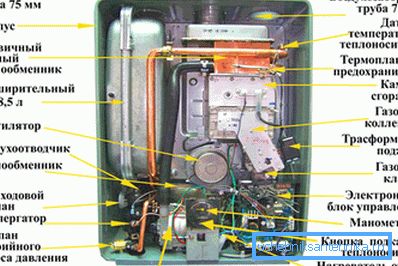

Glavni elementi kotao s dvije petlje

Kondenzator s 2 kruga uređaja

Karakteristična značajka takvog uređaja je prisutnost 2 izmjenjivača topline, od kojih se jedan koristi za predgrijavanje rashladnog sredstva, a drugi - da zadovolji potrebe PTV-a. Na tržištu možete birati između dvije opcije:

  • kotlovi s dva kruga s dva odvojena izmjenjivača topline (primarni i sekundarni). Primarni sastoji se od bakrenih cijevi s perajama bakrenih ploča - potrebno je maksimalno prenošenje topline u malom prostoru, pa se koristi samo bakar. Sekundarna - koristi se za opskrbu toplom vodom;

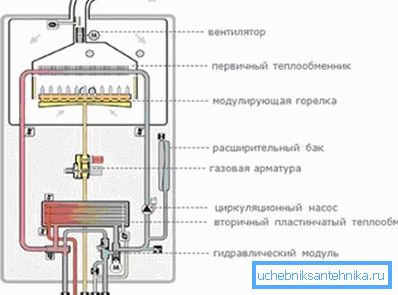

    Dijagram pokazuje 2 izmjenjivača topline

  • U nekim modelima koriste shemu „cijev u cijevi”, tj unutar cijevi velikog promjera (što se miče po vodi za grijanje) je manji cijevi promjera, što se miče zajedno vode za opskrbu toplom vodom.

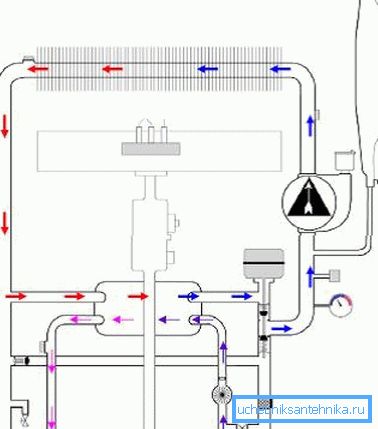

Dijagram koji prikazuje djelovanje bermerskog izmjenjivača topline

Kako kotao s dvije petlje

Podešavanje načina rada kotla se izvodi pomoću trehhovodogo ventil, koji je odgovoran za ono što se događa u kojima topla voda - grijanje ili domaći vode cijevi vruće.

Moguće su 2 načina rada:

  • u toplinskom načinu kuće, primarni izmjenjivač topline zagrijava tijekom izgaranja goriva, a ventil blokira protok vode u cijev za tople vode;
  • u načinu rada PTV-a, sve se događa upravo suprotno - medij za zagrijavanje sustava grijanja privremeno zaustavlja grijanje, a sva tople vode idu u sustav PTV-a.

S obzirom na ovaj način rada kotla, bolje je ostati na modelu s 2 odvojena izmjenjivača topline. Činjenica je da samo olakšava popravke. S vremenom će sastav vode iz slavine obaviti svoj posao, a izmjenjivač topline morat će se promijeniti, ako ih ima 2, zamjena će biti jeftinija.

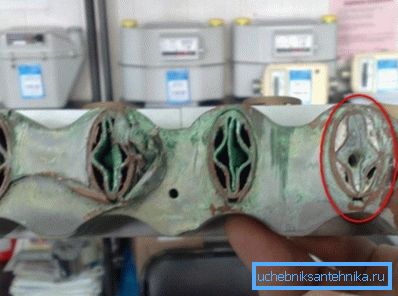

Primjer opskrbljenog izmjenjivača topline

Može li se istovremeno koristiti nekoliko kotlova

Ponekad se ne podijeli ova podjela načina rada, u kojem se slučaju postavlja pitanje je li moguće instalirati zaseban kotao za grijanje i potrebe za toplom vodom.

Može se tvrditi da:

  • s čisto tehničkog gledišta to je moguće, no povezivanje dvaju kotlova za grijanje, pod uvjetom da se jedan od njih koristi posebno za opskrbu toplom vodom, je nelogičan. Činjenica je da u ovom slučaju možete zaboraviti na podešavanje vode u mikseru, u ovom slučaju je prikladnije instalirati stupac za grijanje vode;
  • Možete priključiti nekoliko kotlova niske snage u kaskadu (tj. U nizu). U ovom slučaju, svaki sljedeći će biti uključen u rad nakon što je moć prethodnih nije dovoljno. To će osigurati najfleksibilniju opciju za podešavanje rada grijanja, kako se mogu koristiti i konvencionalni i kotlovi s dva goriva.

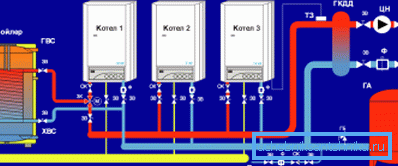

Kaskadna veza

Značajke remenja

Pod remenjem razumjeti pravilnu povezanost kotao na sustav grijanja. Ako želite, možete navesti više od desetak načina. pogodan za različite situacije. Glavna razlika između veze s jednostrukom petlje kotla sastoji se u činjenici da umjesto jednog će morati raditi s 2 izlaza - jedan je spojen na sustav za grijanje, a drugi - PTV.

Razmotrite nekoliko općih preporuka:

  • Često postoje potrošači s značajno različitim razinama snage u krugovima grijanja (na primjer, uobičajeni radijatori nadopunjuju se sustavom "toplim podom" u nekim prostorijama). U tom slučaju, hidraulički separator (također poznat kao anuloid ili hydroarrow) se uvodi u krug grijanja. To omogućuje maksimalno odvajanje kruga kotla i kruga uključivanjem grijača male snage;

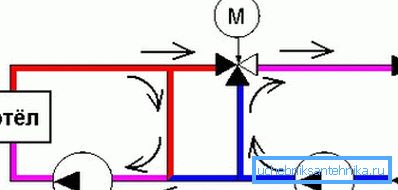

Shema hidrauličkog separatora
  • cjevovoda može biti značajno pojednostavljena ako kotao već ima takve elemente sustava grijanja kao cirkulacijske crpke, ekspanzijskog spremnika, sigurnosnog sustava;
  • isti kotao može se koristiti za kombinirani sustav grijanja, voda se može koristiti u zasebnom dijelu, i antifriz u drugom području. Obvezujuća instrukcija u ovom slučaju zahtijeva postavljanje separatora. U stvari, ovaj uređaj odvaja etažno grijanje na krug 2, izvor snage za njih ukupnom poretku, ali i druge elemente (pumpa, ekspanzijska posuda, itd ...) - općenito;

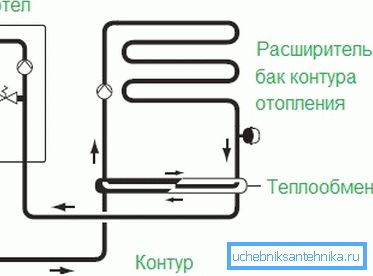

Izolacija kruga grijanja jedni od drugih pomoću dodatnog izmjenjivača topline
  • Priključak tople vode priključen je na drugi izlaz na kotlu.

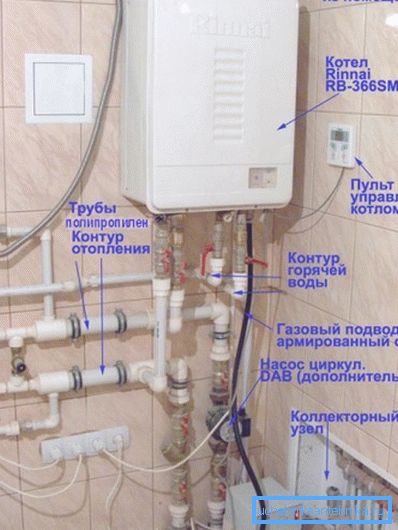

Fotografija pokazuje ispravno uvezivanje

sažimanje

Korištenje kotao s 2 kruga smanjuje ovisnost kuće na centralizirano grijanje i toplom vodom. Naravno, trošak takvog uređaja je značajan, ali je udobnost i uštede dobivene podešavanjem rada sustava grijanja. Predloženi materijal će općenito omogućiti upoznavanje s vrstama kotlova, uređaja i načela rada, kao i nijanse njihove veze.

Videozapis prikazuje primjer remenja dvostrukog kruga.
