Konvektori vode grijanje - toplina bez odgađanja

Korištenje vode kao rashladnog sredstva je ekonomična ideja. Sve se više, umjesto uobičajenih baterija, ugrađuju grijalice za vodu u apartmanima. Prednosti kao što su: sigurnost, kompaktnost, ekskluzivni dizajn doprinose samo rastućoj popularnosti konvektora.

Značajke dizajna

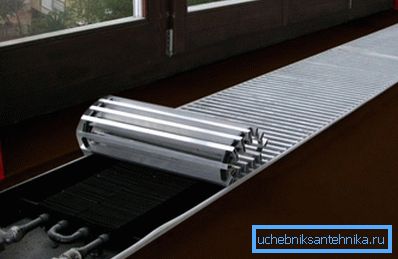

Izvana, jedinica je pravokutno čvrsto tijelo, prekriveno rešetkom. Podna verzija je poput mala klupa, ploča na zidu ima malu debljinu, a ugrađene se mogu vidjeti samo kroz rešetku.

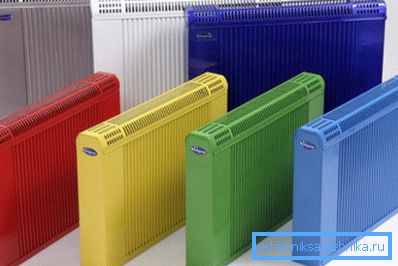

Klasično kućište izrađeno je od nehrđajućeg čelika. No, s obzirom na dizajn značajke sobe i želje kupaca, tijelo može biti izrađen od drva, mramora čips ili MDF ploče.

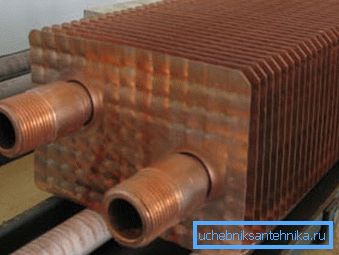

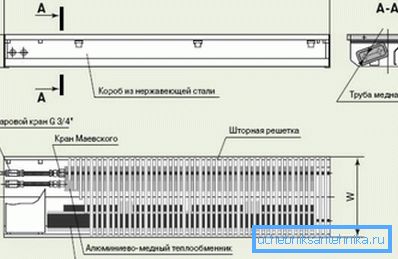

Asceticki van, unutar konvektora tople vode je složeniji. Njihovo "srce" smatra se izmjenjivačem topline, koji je bakreni stan ili cijev u obliku zavojnice. Na njemu su pričvršćene okomite na način lijepljenja lamela.

Mjesto njihova povezivanja s cijevom treba isključiti najmanje praznine koje smanjuju prijenos topline. Bakar se najčešće koristi za proizvodnju ploča, može postojati varijacije čelika i aluminija, glavna stvar je da toplinska vodljivost bude na visini.

Obratite pažnju! S obzirom na stalni kontakt s vodom, taj element također mora biti otporan na koroziju. Tako su neobojeni metali poželjni.

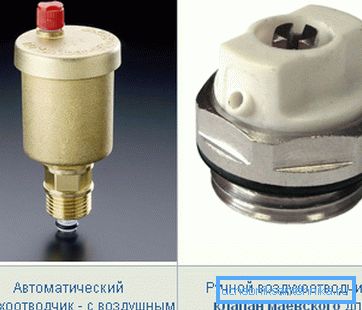

Spajanje na usponski ili centralni cjevovod izvodi se kroz posebne ulaze s unutrašnjim navojem koji se nalaze na kraju uređaja ili na bočnoj strani. Na suvremenim konvektorima vode za grijanje instalirani su slavine ili ručni / automatski ventili za otpuštanje viška zraka koji ometaju prijenos topline.

Ako je u paketu uključen elektronički termostat / termostat, on će pratiti radni ritam uređaja. Postupak zagrijavanja povremeno se zaustavlja kada se postigne zadana temperatura i započne ponovno kada se zrak ohladi.

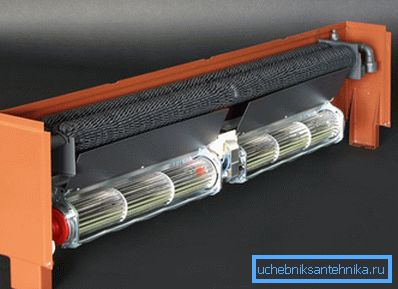

Da bi se povećala cirkulacija zraka, koristi se ventilator, koji je već izgrađen ili će ga morati kupiti. Ovaj koristan dodatak (1-2 komada) nalazi se samo u grijaćim grijačima podnog grijanja.

Kako konvekcija pomaže u zagrijavanju

Za razliku od uobičajenih baterija, koje zagrijavaju zrak zračenjem topline sa svojih površina, konvektori za grijanje vode djeluju drugačije. Mješaju zračne mase, zamjenjuju toplim zrakom hladnim i stvaraju ugodnu atmosferu. Ne osjeća suhoću i neugodan miris plamene prašine.

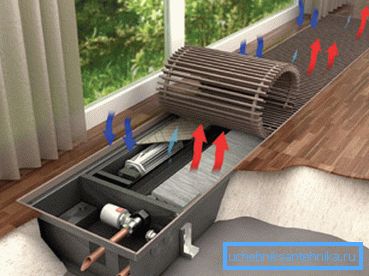

Topla voda iz sustava grijanja ulazi u izmjenjivač topline i zagrijava ploče. S obzirom na toplinsku vodljivost upotrijebljenog materijala, kao što je gore spomenuto, dijelovi se vrlo brzo zagrijavaju. Kroz rupice u rešetki, tople mase slobodno rastu, raseljene su hladnim masama.

Ugrađeni ventilator potiče ovaj proces, a nakon nekoliko minuta već možete osjetiti rezultat. Istodobno, učinkovitost se povećava na 95%, zbog čega je prikladno koristiti konvektore vode u prostranim prostorijama s velikim prozorima i otvorima vrata.

U skladu sa zahtjevima GOST 20849-94, konvektori za grijanje vode moraju imati prvu bitnu čvrstoću i čvrstoću, koja se provjerava tlakom ispitne vode od 1,5 MPa. Grijaći elementi i kućište moraju biti obloženi antikorozivnim, toplinskim otporom.

Između ostalog, vodeni konvektor grijanja relativno je jeftin, s obzirom na rastuću popularnost. Instalacija stručnjaka za izgradnju zida, podova ili postolja košta vas gotovo dva puta jeftinija od internog. Ova cijena opravdana je složenjem prethodnog rada na niši uređaja u podignutom podu.

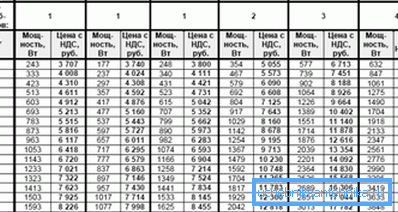

Kratak opis tipičnih konvektora

Njihova tehnička svojstva važna su za grijače vode, a na temelju njih odabire se određeni model grijača.

Karakteristike najčešćih konvektora su unutar sljedećih granica:

• maksimalni dopušteni tlak tijekom rada je 16 bara;
• ispitivanje tlaka - 25 atm;
• temperatura vode može doseći 130 ° C;
• maksimalno zagrijavanje kućišta - 60 ° C;
• izmjenjivač topline može biti 4 ili 6 redaka;
• volumen vode u izmjenjivaču topline je 0,7-0,9 l;
• protok po satu od 90 do 170 litara;
• snage od 100 do 200 kW;
• težina je u rasponu od 14 do 21 kg.

Skupština

Upute za instalaciju grijača vode su jednostavne i sastoje se od spajanja na grijnu cijev. Modeli u podu ugrađuju se istodobno s podnim uređajem, a mogu se montirati modeli zidnih ili podnih ploča u bilo kojem trenutku.

Postupak ugradnje obuhvaća ožičenje električnih kabela, krugova opskrbe rashladnim sredstvima i niša za kutiju, koja bi trebala biti u ravnini s konačnim podom. Bolje je povjeriti ovaj posao kvalificiranim stručnjacima.

Obratite pažnju! Izračunajte kapacitet instalacije, također uputite stručnjaka, ako niste inženjer za toplinu, ne možete uzeti u obzir, na primjer, gubitak topline pri izračunavanju grijanja. Trebat će vam informacije o području sobe, njegovoj izolaciji i visini stropova.

Ovisno o namjeni, konvektor grijanja može obavljati dvije funkcije:

• zagrijava sobu - uređaj je instaliran daleko od otvora prozora;
• stvoriti zračnu barijeru do hladnog zraka u prozoru - grijač nasuprot prozora na udaljenosti od 20 do 30 cm.

Besprijekorno zagrijavanje postiže se poštivanjem sljedećih uvjeta ugradnje:

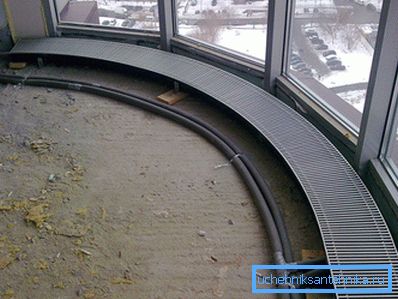

1. Ulaz / izlaz rashladne tekućine izrađen je od krutih ili fleksibilnih spojeva i zapornog ventila (Uključen).

1. Konvektorska niša trebala bi imati takvu dubinu da je dekorativni poklopac uređaja ispiran s gotovim podom.
2. Dopušteni razmak na širinu i visinu konvektora od 10 do 15 mm.
3. Podešavanje vijaka vodeno grijanje konvektora vodoravno je poravnato i osigurano.
4. Otvori su izolirani i zapečaćeni posebnim materijalom..
5. Nakon ugradnje završnog poda spojite eyeliners (električna je potrebna ako postoji ugrađeni ventilator).
6. Zalijepite preostale praznine s materijalom za brtvljenje / završnu obradu, uključite uređaj i pokrijte mrežom.

Ugradnja zidnih i podnih grijača nema tolike nijanse i sastoji se u povezivanju objekta s mrežom vodoopskrbe, a to je jednostavno s vašim rukama.

Prije rada sa zidnim grijačem, morate ukloniti bateriju, a zatim nastavite izravno na instalaciju.

1. Umjesto utikača radijatora, pričvrstite dvije spojnice istog promjera, obično 20 mm, na rukavima.
2. Na zagradama popravite konvektor i poravnajte njegovu os s osi niti.
3. Zagrijte navoje na grijaču, gurnite spojke do graničnika i zategnite matice za biranje.
4. Da biste izbjegli čekić vode, pokrenite usponski otvor, otvorite ventile polako.

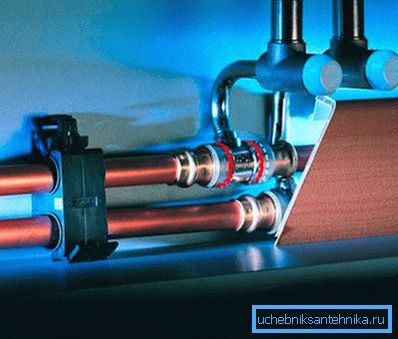

Obratite pažnju! Kod spajanja modela stupa na sustav gradskog grijanja koristite višeslojne plastične cijevi od umreženog polietilena s posebnim spojnim elementima. Druga mogućnost je lemljenje bakrenim spojnicama za cijevi. To će štititi vaš dizajn od trikova s ​​promjenama u temperaturi vode i pritisak.

sažimanje

Korištenje vodenih konvektora - najjeftiniji oblik grijanja. Razne instalacijske instalacije omogućuju lagano zagrijavanje prostorije bez sušenja zraka. Sustavi kontrole temperature omogućuju održavanje konstantnog toplinskog pragova, štedi obiteljski proračun.

Videozapis u ovom članku detaljno će pokazati i jednostavnu instalaciju konvektora s vodenim podom.
