Kotači s krutim gorivima ochag: pregled modela i načela

Grijanje kod kuće može se obaviti na različite načine, ali sada najčešći krugovi radijatora i sustava podnog grijanja. U jednom iu drugom slučaju, kotlovi s plinom i kruta goriva savršeno su prikladni. Naravno, postoje i drugi brendovi kotlova, kao i druge vrste goriva, poput dizela ili električne energije.

Ali nećemo biti u stanju obratiti pažnju na sve odjednom, dakle, naš cilj u ovom članku je samo jedan proizvođač. No, ne samo da ćemo napraviti kratki pregled modela, već vam reći i načelo njihovog rada, a također vam pokazati i kratki videoisječak.

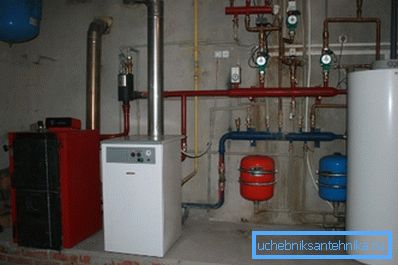

Kombinacija čvrstog goriva i plinske jedinice

Načelo rada

Kruto gorivo

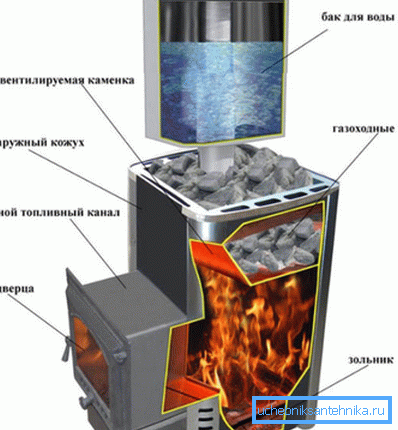

Načelo rada tradicionalnog kotla
  • Sustavi za kruto gorivo su široko rasprostranjeni u Rusiji, a koriste se ne samo za grijanje kuća, već se i uspješno koriste u parnim kupkama.. Uređaj tradicionalnog uređaja je vrlo jednostavan - izmjenjivač topline je montiran preko odjeljka za gorivo, koji može biti u obliku spremnika ili u obliku međusobno povezanih epruveta. Intenzitet sagorijevanja može se regulirati jednostavno vratima vatrogasnog prostora i pepeljara, ali u najnovijim modelima postoji cijeli sustav ventila koji regulira protok zraka.
Kotao na kruta goriva

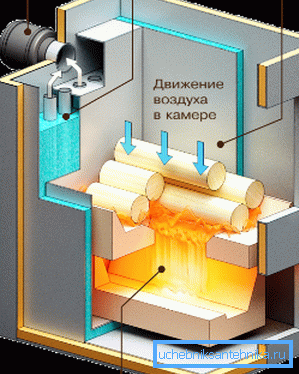

  • Model plinskog generatora koji radi na principu sagorijevanja pirolize radi na posve drukčiji način, tj. Gorivo u jedinici spaljuje gotovo bez ostatka, što značajno povećava njegovu učinkovitost. Tako se u vatrogasnom prostoru aktiviraju ogrjevna drva ili ugljen, nakon čega se opskrba kisikom djelomično blokira, što uzrokuje obilni dim (piroliza), a ti proizvodi izgaranja ulaze u drugu komoru za naknadno gorenje, gdje se provodi vrući zrak koji stimulira izgaranje kroz poseban kanal. Naravno, cijena takvih modela je znatno veća, ali potrošnja goriva je 3-4 puta niža, štoviše, povećava se učinkovitost, pa su uštede očite.

plin

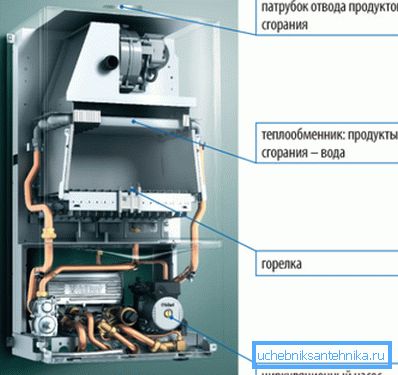

Model konvekcije
  • Plinski konvektivni plinovi, koji se nazivaju i tradicionalni, djeluju na principu zagrijavanja izmjenjivača topline s plamenikom plamenika i izravnim prisilnim uklanjanjem plinova iz komore za izgaranje. Za najdužu uporabu, upute za uporabu preporučuju da se pridržavaju optimalnog temperaturnog raspona od 60 do 80 ° C - to je važno jer je točka stvaranja kondenzata 55-57 ° C, a kada se skloni na izmjenjivač topline, metalni zidovi se unište zbog prisutnosti kiselinskih kiselina.

Napomena. Sami izmjenjivači topline najčešće su izrađeni od čelika otpornih na toplinu, ali postoje i opcije od lijevanog željeza i aluminija, štoviše, mogu biti odvojene i bitumene (cijev u cijevi).

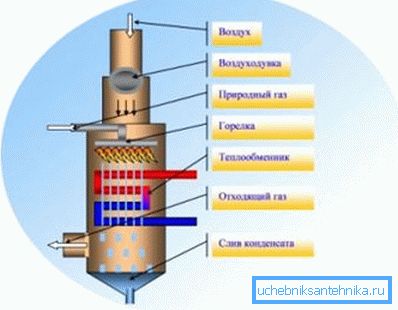

Model kondenzacije
  • Kondenzacijski plinski kotači, koji se nazivaju i niskotemperaturni kotlovi, rade u skladu s malo drugačijim načelom - tamo vrući zrak iz komore za sagorijevanje nije preusmjeren na ulicu, već se koristi za sekundarno zagrijavanje izmjenjivača topline. Kada se postigne kritična točka kondenzata (55-57 ° C), kiselinska se vlaga jednostavno taloži, odakle se ispušta kroz posebni kanal kroz filtere - to omogućuje jedinici da radi na optimalnoj temperaturi od 30-50 ° C. Rad u ovom načinu rada vrlo je pogodan za sustave podnog grijanja i povećava učinkovitost instalacija do 108-111%!

Preporuka. Za mješoviti krug grijanja (radijatori - podno grijanje) povoljnije je koristiti tradicionalne modele konvekcije s trotočnim ventilom ugrađenim u sustav, jer je stalni rad jedinice u takvim slučajevima mnogo bliži traci 60-80 ° C.

Neki modeli

Kombinirani kotao na kruta goriva ORDER AKTV-12

Modifikacija tipa poda AKTV-12 ima odgovarajuću snagu, prema digitalnoj vrijednosti na markingu -12 kW, a preporučljivo je koristiti ugljen, antracit i ogrjev kao gorivo. Volumen vode u spremniku iznosi 35 litara, radni tlak 2 bara, izmjenjivač topline izrađen je od čelika otpornih na toplinu, ispušni plinovi se ispuštaju kroz dimnjak, učinkovitost gori ugljena je najmanje 65%.

Prikladnost ovog modela je u prisutnosti ploče za kuhanje, a ukupne dimenzije (visina / širina / dubina) iznose 740x450x760 mm, ukupne težine 95 kg.

CENTER tip generatora plina. foto

Sustav za zagrijavanje plinova (piroliza) kruta goriva u CENTRU izrađen je od 6 mm debelih čeličnih lima i čeličnih cijevi, koji pojednostavljuju (sustavno distribuciju) kretanje plinova i njihovog gorenja. Zbog toga je učinkovitost jedinica ovog tipa 89%.

parametri Jedinica mjerenja B-1
snaga kW 10 13 17 25 31 38
Grijano područje m2 100 130 170 250 310 380
Površina izmjene topline m2 1.5 2.0 2.5 3.0 3.5 4.0
Učitavanje glasnoće kg 50 60 70 80 90 100
dimnjak vidjeti2 150 300 300 300 300 300
Ispušni plin mm / H20 1,5-3,0
Dužina dimnjaka m 4 4.5 4.5 5.0 5.0 5.5
Ukupna težina kg 300 340 394 456 480 520
Times-mjere visina vidjeti 135 140 145 160 160 185
širina 58 58 60 65 65 68
Dubina i svinja 63 + 20 76 + 20 78 + 20 80 + 20 85 + 20 91 + 20

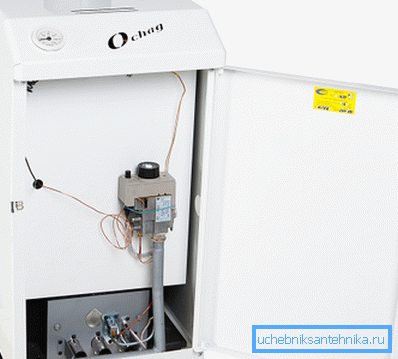

FOCUS KSGV

Kotlovski kotlovi CENTRA mogu biti jednokružni ili dvostruki krugovi, a ta razlika zabilježena je u oznaci, to jest kratica KSGV znači prisutnost dva kruga, a KSG-jedan ima tri stupnja zaštite. Nazivna radna snaga za različite izmjene može biti 7, 10, 12,5, 16, 20 i 25 kW, a namijenjena je za područja grijanja od 70, 100, 125, 160, 200 i 250 m2 respektivno.

Napomena. Trenutno proizvodna udruga ne proizvodi plinske kotlove ove vrste kondenzacije.

zaključak

Instalacija svakog kotao za grijanje sa sustavom grijanja s vlastitim rukama sasvim je moguća, ali za to morate razumjeti sustave grijanja, inače jednostavno ne možete ispravno spojiti uređaj. Osim toga, u slučaju plinskih modela, svakako morate pozvati stručnjaka s licencom za pregled i službeno pokretanje - to će omogućiti isteklo jamstveno razdoblje od tog vremena.
