Kotao cijevi: kako napraviti samu jednostavnu i ekonomičnu

U većini slučajeva, kotlovi s čvrstim gorivom imaju jedan značajan nedostatak - moraju konstantno opteretiti dijelove ugljena, drva za ogrjev, brikete, itd. Međutim, taj se problem može izbjeći.

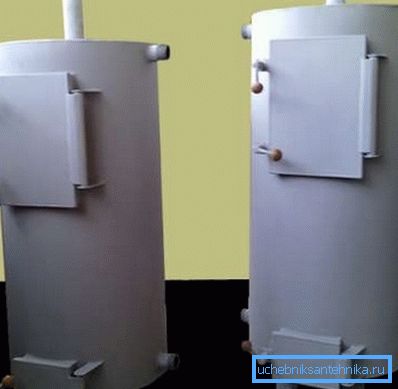

Možete napraviti pirolizni kotao iz cijevi. To se odnosi na dugotrajne uređaje i može raditi na svim vrstama krutih goriva, čak i na gorivom otpadu.

Značajke generatora toplog goriva

Najprije o tome kako djelo radi.

Načelo rada

1. Dugi uređaji za gorenje rade odzrajanjem krutih goriva 10 do 16 sati. U tom slučaju, jedinice za prijenos topline značajno su se povećale.
2. Gorivo potpuno gori. Zbog toga padaju operativni troškovi uređaja, a količina otpada smanjuje.
3. Takvi kotlovi imaju prostrano ognjište s ograničenom ogrjevnom površinom i kontrolirani unos vanjskog zraka..
4. Bulk dijelovi goriva se učitavaju u njih jednom u 10/16 sati.. Ograničavanjem kisika kisika u kotlu moguće je postići spor tinjajući gorivo pri visokim temperaturama.
5. Ako namjeravate napraviti kotao za kupanje s vlastitim rukama iz cijevi, možete instalirati spremnik izmjenjivača topline na dimnjak koji će zagrijati kupku.

Obratite pažnju! Ukratko, gore moguće je opterećenje kotlova dugog spaljivanja jednom ili dva puta dnevno. Sustav grijanja će raditi kontinuirano.

Dizajn uređaja

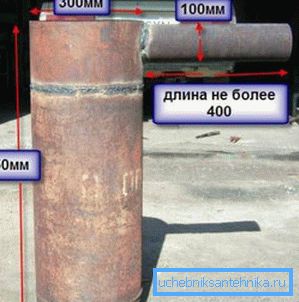

1. Kotao vatrogasne cijevi najbolje je izrađivati ​​od cijevi s presjekom od 300 mm. Njihova debljina stijenke mora biti najmanje 3 mm. Tanje metal zbog visokih temperatura brzo će izgorjeti.
2. Duljina cijevi treba biti 80/100 cm. Volumen dijelova opterećenog goriva ovisi o ovom parametru.

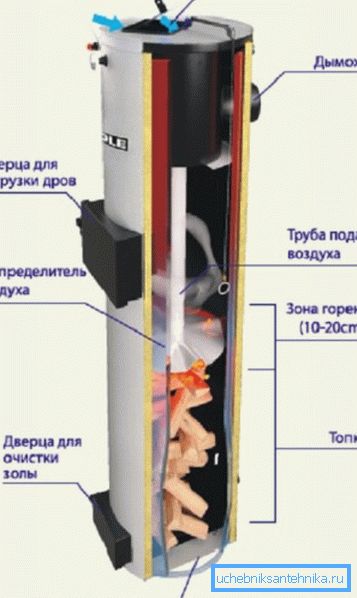

Prema dizajnu, uređaj je podijeljen u 3 odjeljka.

1. Mjesto označiti gorivo. Njegova visina može varirati tijekom gorenja goriva.
2. Zemljište za izgaranje i proizvodnju topline. Tamo gorivo smrdi.
3. Područje za potpuno sagorijevanje. U njemu pepeo gori i dimni plinovi se ispuštaju.

Uređaj koji ograničava područje paljenja znači radno vrijeme jedinice bez punjenja goriva, naziva se razdjelnik zraka.

1. To je metalni krug debljine 4/6 mm i rupu u sredini. Kroz njega pomoću teleskopske cijevi ulazi kisik u mjesto izgaranja.
2. Distributer bi trebao imati promjer nešto manji od poprečnog presjeka uređaja. Tako će se kretati bez prepreka.
3. Visinu prostora za izgaranje kontrolira sam rotor, kao i širina svojih lopatica. Distributer zraka ima visinu od najviše 5 cm, inače drvo će gorjeti vrlo brzo.

Cijev za usis zraka može biti monolitna ili teleskopska.

1. Njegov presjek bi trebao biti oko 6 cm, na rupu u razdjelniku - ne više od 2 cm, inače će komora za gorivo biti zasićena kisikom.
2. Kisik može strujati u cijev izravno iz okolnog prostora ili iz komore za grijanje zraka, na vrhu jedinice. Tako gori će biti stabilniji i učinkovitiji.
3. Protok kisika u komoru može se regulirati preklopom smještenim na vrhu uređaja.

Samonamjenski kotao s kruta gorivom mora imati dimnjak iz dimnjaka za preusmjeravanje proizvoda izgaranja. Može se zavariti na bočnoj strani kotao, na vrhu zida.

Obratite pažnju! Izlaz dimnjaka mora najprije biti vodoravan. Duljina ovog segmenta može biti 40/50 cm. Takav uređaj će spriječiti stvaranje prekomjernog vuča.

Donji dio kotla mora biti opremljen posudom od pepela s vratima za sakupljanje pepela, troske i pepela.

Za zagrijavanje rashladne tekućine za sustav grijanja vode u zgradi na dva načina.

1. Ugrađeni daljinski spremnik kroz koji prolazi dimnjak. Zagrijani proizvodi izgaranja daju toplinu vodu sustava grijanja.
2. Cijev izmjenjivača vode prolazi kroz komoru za izgaranje jedinice. U spremniku se voda zagrijava zavojnicom, koja je spojena na cijev.

Prva metoda je mnogo lakše implementirati. To je idealno ako se kotao izrađuje u kupku iz cijevi. Druga metoda je, međutim, učinkovitija i prilično komplicirana u izvršenju. To je optimalno za stambenu zgradu.

Neovisna proizvodnja kotla

Nadalje, kako montirati kotao iz cijevi vlastitim rukama.

Što trebate kuhati

Trebat će vam sljedeće.

1. Čelična cijev za kućište jedinice, promjera 30 cm, debljine stijenke ne manje od 3 mm.
2. Lijevano željezo, debljine 4 mm.

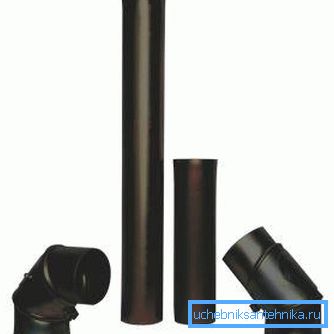

3. Metalne cijevi: presjek 6 cm - za kanal, promjera 10 cm - za dimnjak.
4. Uređaj za zavarivanje.
5. Kutni brusilac (tj. Bugarski).

Obratite pažnju! Kotao bi trebao biti postavljen na strogo vodoravno i ravno tlo. Često za to morate sipati betonsku estrihu.

Radni proces

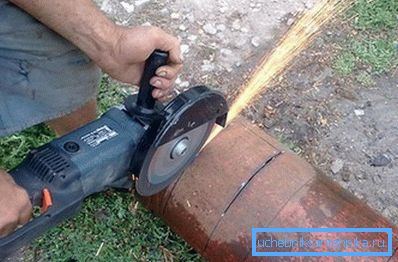

1. Najprije se cijev za tijelo skrati na željenu duljinu od 80/100 cm. Ako je visina kotla veća, teško će se postaviti gorivo.
2. Zatim se rubovi dijela poravnavaju.
3. Onda je dno zavareno na cijev od željeza, ako je željeno - noge izrađene od trake kanala.

1. Nakon toga je napravljen distributer zraka. Krug se izreže od čeličnog lima, čiji presjek je 2 cm manji od unutarnjeg promjera tijela. Rupa je izbušena na sredini kruga, promjera ne većeg od 2 cm.

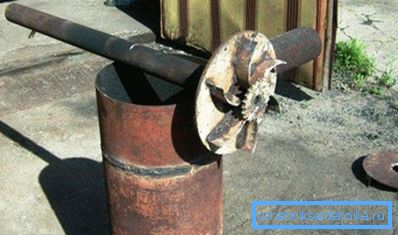

2. Impeler s oštricama od čeličnog lima zavaren je na dno distributera zraka. Ne bi smjeli biti veći od 5 cm.
3. Cijevni vod treba zavariti na vrh regulatora, tako da je rupica za razdjeljivanje u sredini njezina dijela.

1. Uputa upozorava da visina kanala mora biti najmanje 100% visine jedinice. Vrh cijevi mora biti opremljen prigušivačem koji će regulirati protok zraka.
2. Na dnu uređaja morate napraviti vrata za peć. Za ovaj brusilac izrežite pravokutnik čeličnog lima. Zatim on lukavi. Zatim su zavarene ručice i šarke.
3. Na vrhu jedinice je zavareni dimnjak. Prvo, cijev treba voditi vodoravno, a zatim prolazi kroz izmjenjivač topline sustava grijanja, koji ima oblik spremnika.
4. Sada ostaje poklopac kotla. Trebala bi imati rupu ispod cijevi distributera zraka. Poklopac mora biti izrađen tako da se čvrsto pristaje na vatru. U suprotnom uređaj će pušiti. (Vidi i članak Cijev dimnjaka od nehrđajućeg čelika: značajke.)

zaključak

Ako je opisan kotao načinjen i pravilno vođen, bit će ekonomičan i siguran. Takav uređaj može raditi na bilo kojem čvrstom gorivu, čak i zapaljivom kućnom otpadu.

Videozapis u ovom članku pokazat će mnogo zanimljivije.
