Kotao na kruta goriva: kako odabrati klimatsku opremu za

03-02-2018
Grijanje

Oprema za grijanje na drvetu ili ugljenu, poznata je više od 100 godina. A njihovi preci - peć - i još duže. No, danas su kotači za grijanje na kruto gorivo naširoko koristi za dizajniranje klimatskih mreža privatnih stanova u nedostatku sposobnosti provođenja plina ili nespremnosti na zbrinjavanje trofazne električne energije.

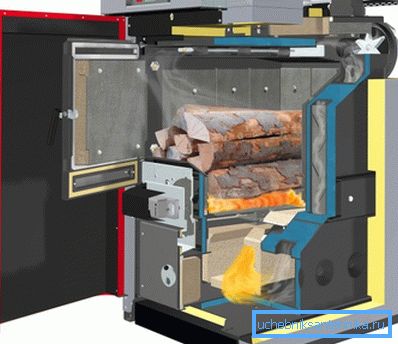

U nedostatku plinskih i slabih vodova, kotlovi s čvrstim gorivima izvrstan su izbor za sustav grijanja.

Načelo uređaja

Svaki kotao od čvrstog goriva sastoji se od nekoliko glavnih blokova, koji se razlikuju samo u njihovim izvedbama:

  • vatrogasna kutija u kojoj je odabrana vrsta goriva;
  • sustavi za opskrbu toplinom i uklanjanje koji su nužni za prijenos topline iz spaljene drva ili ugljena na odabrani nosač topline (voda ili antifriz);
  • sustave za uklanjanje proizvoda izgaranja, kroz koje protjeraju dim i tvari štetne za ljude;
  • upravljački sustavi koji reguliraju rad kotla ovisno o vanjskim uvjetima i spriječavaju neispravnost grijača zbog kršenja njezinog rada.
Na slici - shema kotao na kruta goriva

Gorivo gorivo u peći stvara toplinu i zagrijava zidove komore za izgaranje. Na stražnjoj strani su postavljeni izmjenjivači topline u kojima tekućina cirkulira. Nakon zagrijavanja, topla voda prolazi kroz cijevi do radijatora, gdje se odvija izmjena toplinske energije između njega i zraka u prostoriji. Ovo je ukratko shema zagrijavanja vode.

Preporučljivo je odabrati bojlere čiji je izmjenjivač topline izrađen od debelog metala. Debljina vodenog sloja u njoj bi trebala prelaziti 3-5 cm. Inače, ako je protok cijevi rashladne tekućine nedostatan cjevovodima, voda može prokuhati u kotlu (pogotovo ako se koksni ugljen koristi kao gorivo).

Kako bi se to izbjeglo, pumpa za cirkulaciju pomaže, što ubrzava protok tekućine ovisno o naredbama elektroničkog regulatora kotla s kruta gorivom.

Također, kako bi se spriječile nezgode, neki grijači su opremljeni posebnim krugom za hlađenje. Ovo je posebna zavojnica povezana s hladnom vodom. Čim temperatura prelazi dopuštenu razinu, otvori se zatvarajući ventili i hladna voda smanjuje temperaturu pregrijane metala.

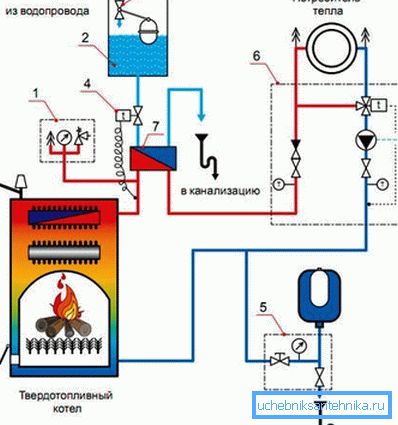

Raspored sigurnosnog kruga hlađenja za grijanje

Ako nemate priliku priključiti bojler na centralnu vodu (što je često slučaj u seoskim područjima), tada morate instalirati poseban spremnik u kotlovnicu u kojoj će biti spremljen volumen hladne vode dovoljne za hlađenje opreme.

Klasifikacija opreme

Kotao na kruta goriva proizvodi se u mnogim zemljama širom svijeta. I svaki proizvođač (Visman, Cooper, Karakan, YaIK i tako dalje) pokušava staviti na tržište opremu koja se razlikuje od proizvoda konkurenata. Kao rezultat toga, izbor potrošača je predstavljen takav široki raspon grijača da je vrlo teško za neiskusne osobe da ih razumiju.

Da ne bi požalili izbor koji je napravljen nakon kupnje, trebali biste pažljivo shvatiti kakvi su toplinski grijani kotlovi, što razlikuje ruske, ukrajinske i njemačke jedinice, zašto je isplativije kupiti modele generatora plina, iako je njihova cijena mnogo veća i tako dalje.

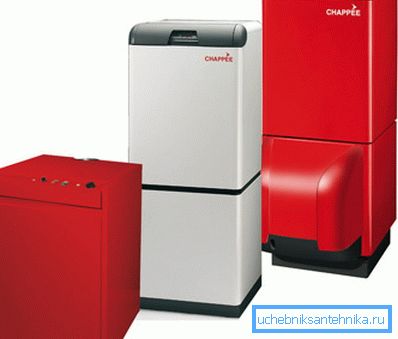

Odabir ispravnog modela kotla nije jednostavan zadatak.

Zbog praktičnosti distribuiramo postojeće kotlove za kruta goriva u skupine ovisno o različitim kriterijima razvrstavanja.

Materijal izmjenjivača topline

Ovo je jedan od glavnih parametara za odabir grijaćeg uređaja za individualnu uporabu.

Postoje dvije glavne sorte.

  1. Kotao za grijanje kruta goriva s izmjenjivačem topline od čelika. Primjer takve opreme je ruski Dobrokhot (Barnaul), poljski SAS ili austrijski

Čelični kotlovi se razlikuju po niskoj cijeni, maloj težini, ali i ograničenom vijeku trajanja. To su uglavnom uređaji male snage koji se koriste za individualne potrebe.

Svijetli predstavnik - Zota-MIX. Ovaj model vrhunski je rang kotlova na kruto gorivo koji se koriste za izgradnju malih autonomnih grijaćih mreža za kombinirano gorivo.

Wirbel kotao s izmjenjivačem topline od čelika

Obratite pažnju! Najjednostavniji čelični kotlovi koji rade na kruta goriva također mogu biti izrađeni ručno. Njihovi crteži i upute za izradu bilo koga nisu tajna. Vi samo trebate imati odgovarajuće vještine i moći raditi sa strojem za zavarivanje.

Međutim, imajte na umu da će ovaj dizajn imati nisku učinkovitost. Čak i najjednostavniji i najjeftiniji kotao za kruta goriva Prometheus će biti mnogo ekonomičniji i učinkovitiji za rad od domaćeg.

Komora za sagorijevanje i izmjenjivači topline skupljih modela čeličnih kotlova, primjerice njemački Viessmann, obloženi su posebnom vatrostalnom glinom ili prevučeni opekom. To značajno produljuje vijek trajanja opreme i malo povećava njegovu učinkovitost.

  1. Kotao grijanja na kruta goriva s izmjenjivačem topline od lijevanog željeza. Najpopularniji i najpoznatiji kotlovi od lijevanog željeza kruta goriva Lamborghini (Italija), Protherm-Beaver (Češka).

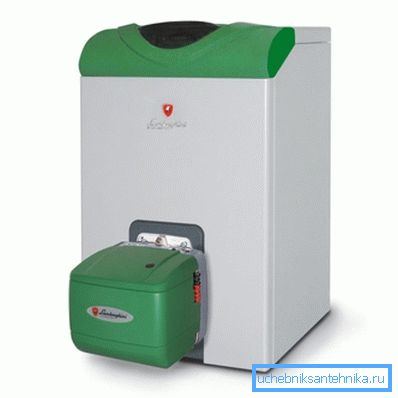

Lamborghini Digitalni bojler od lijevanog željeza

Komora za izgaranje i izmjenjivači topline takvih uređaja su dovoljno debljivi da bi se dijelovi od lijevanog željeza zaštitili od uništenja kao posljedica udarnih opterećenja. Stoga, težina kotla može premašiti 250 ili čak 300 kg. Instalirajte ga samo na čvrstu betonsku podlogu.

Snaga od lijevanog željeza ne iznosi manje od 20 kW, pa se koriste za grijanje dovoljno velike za područje stambenih kuća ili poslovnih prostora.

Vrsta korištene energije

Kotao za grijanje na kruta goriva, kako to ime govori, namijenjeno je za gorenje goriva, postavljeno u peć u čvrstom obliku. Ali to ne znači samo banalno ogrjevno drvo.

Drvena ograda je najčešći tip goriva.

Glavne vrste nosača energije koje se mogu koristiti za zagrijavanje stana pomoću opisane opreme prikazane su u tablici.

Vrsta goriva opis
drvo za ogrjev To je najčešći tip goriva zbog opće dostupnosti i niskih troškova. Da biste postigli maksimalnu učinkovitost, koristite drvo s najnižom razinom vlage. Tipični predstavnik drvenog bojlera je Kostroma Bourgeois-K, poznat mnogima zbog niske cijene i jednostavnosti korištenja.
ugljen Za zagrijavanje rashladne tekućine može se koristiti kao smeđi i koksni ugljen. Zapamtite da je to vrijeme gorenja ta vrsta goriva plamen s višom temperaturom, stoga je preporučljivo dati prednost prilikom kupnje kotlova ili čeličnih modela, čija je komora za izgaranje zaštićena kamatama (vatrostalna glina).
peleti Ovo gorivo je napravljeno od otpadnog drva. Izvrsna pomagala za gorenje. Često se koristi s sustavima koji automatski napajaju energiju u komore za sagorijevanje. Zapanjujući primjer opreme za pelete je ruski dim, ali gorive gorive također se mogu spaliti u mnogim drugim modelima HVAC opreme.
univerzalan Uređaji mogu raditi na različitim vrstama goriva. Štoviše, neki modeli opreme (na primjer, Kliver-14 koje proizvodi poznata ruska postrojenja koja djeluju pod zaštitnim znakom Kliver) mogu se pretvoriti u upotrebu drugih vrsta energetskih nosača: struje, plina, dizel i tako dalje.

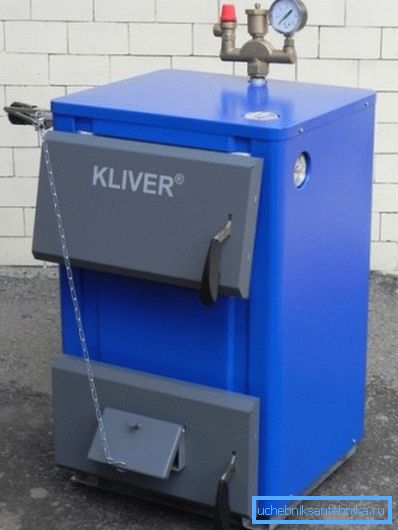

Crijevni kotlovi mogu raditi na različitim vrstama goriva.

Obratite pažnju! Drva ili drvni otpad često se koriste za spaljivanje u kotlovima za pirolizu. U ovom slučaju, nametnuti su posebni zahtjevi za kvalitetom nositelja energije. Na primjer, kotlovski generator kruta goriva Stropuva djelotvorno radi samo kad sadržaj vlage goriva nije veći od 15-20%.

Piroliski kotlovi

Kotao za grijanje za kruto gorivo ima vrlo veliki nedostatak, ograničavajući njegovu široku distribuciju: potrebu za povremenim i prilično čestim ručnim opterećenjem goriva. Neke jedinice zahtijevaju novi dio ognjišta svaka 3-4 sata, što je, čini se, nezgodno.

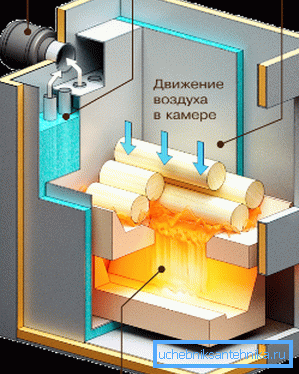

Shema rada pirolize kotla

Kako bi se to izbjeglo, razvijeni su takozvani plinski grijači koji zahtijevaju punjenje jednom svakih 2-3 dana i učinkovitije gorivo. Takve jedinice proizvode mnogi proizvođači. Jedan od najjeftinijih su: litavski Stropuva i ruska iskra.

Princip plinskog kotla je kako slijedi:

  1. Drvna ogrtača se ulazi u gornju komoru za sagorijevanje, gdje ne gori, ali smrskava, emitirajući tzv. Pirolizni plin, koji se zatim dovodi u donju peć.
  2. Druga komora za izgaranje dizajnirana je isključivo za gorenje kroz formirani plin. Dakle, gorivo se spali kao dvaput, što značajno povećava učinkovitost opreme.

Kotlovi za grijanje na krutim gorivima, koji rade na principu pirolize, imaju mnoge neporecive prednosti:

  • u usporedbi s klasičnim uređajima, emitiraju veću količinu toplinske energije pri istjecanju iste količine goriva;
  • drva za ogrjev ili kuglice se spaljuju u najvećoj mogućoj mjeri, samo u pepelu ostaje samo fini pepel koji se mora ukloniti ne više od jednom svakih sedam dana;
  • posebna automatska oprema instalirana na kotlu omogućava fino podešavanje parametara rada, postižući maksimalnu udobnost u grijanim prostorima s minimalnim troškovima grijanja;
  • gorivo u komori za sagorijevanje mora se staviti jednom u 12-30 sati, ovisno o nacrtu.

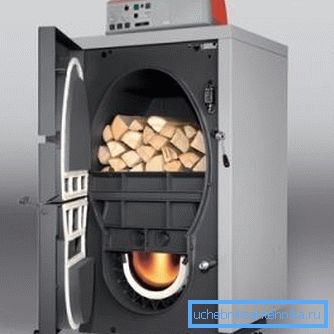

Izgled kotla za pirolizu

Obratite pažnju! Ako sustav grijanja instaliran u vašem domu s piroliznim kotaoom nema cirkulacijsku crpku koja regulira struju rashladnog sredstva kroz cijevi i radijatore, nužno je da kotao na kruta goriva bude zaštićen od pregrijavanja. Inače, tekućina u njemu od visoke temperature može kuhati i izmjenjivač topline puknuti, što će oštetiti cijelu jedinicu.

Savjeti za odabir

Prije kupnje kruta goriva, obratite pozornost na takve nijanse:

  • prisutnost više komora za izgaranje - omogućuje vam učinkovitije spaljivanje goriva;
  • prisutnost drugog kruga za grijanje vode - omogućava opremanje kuće s toplom vodom;
  • mogućnost instaliranja automatskog rezervoara za napajanje - u ovom slučaju, bojler će morati biti servisiran svakih 7-10 dana, a ne češće.

zaključak

Kao zaključak valja napomenuti da se omogućuje najučinkovitiji rad klimatizacijske mreže od kojih su kotlovi opisani u ovom odjeljku dio: poželjno je instalirati upravljačku elektroniku za kotlove čvrste gorive koji reguliraju njihov rad, ovisno o temperaturi izvan i u kući, doba dana i sezone , Zato možete ekonomski koristiti energiju.

Više o tome pogledajte u nastavku videozapisa.
