Kotao za grijanje za kruto gorivo

Trošak kotla za grijanje načinjen industrijskom metodom (bez obzira na vrstu goriva, osim električne), počinje s 13 tisuća rubalja. To su uzorci niske snage koji mogu zagrijati malu kuću. Većina vlasnika kuća nije prikladna. Osim toga, nije uvijek moguće koristiti prirodni plin za grijanje. Potrebno je uzeti u obzir kao alternativno kruto gorivo, otpadno ulje, električnu energiju. Za mnoge ljude kruto gorivo je pogodnije: drvo, ugljen, brikete. Obrtnici radije naprave grijanje na kruta goriva sa svojim rukama. To štedi novac i ruke imaju nešto za napraviti.

Glavne komponente

Glavne komponente

Kotlovi za kruto gorivo sastoje se od sljedećih komponenti:

  • odjel za utovar goriva;
  • zlatni kolektor;
  • ventili za gas;
  • rešetke;
  • spremište vode;
  • izmjenjivač topline;
  • dimnjak.

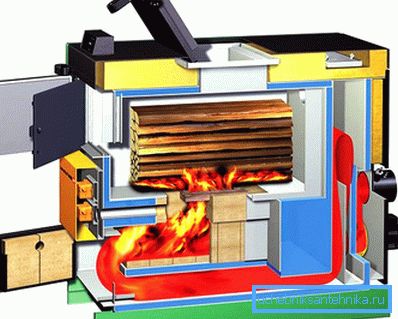

vrste

vrste

Prema načinu postavljanja izmjenjivača topline, kotlovi s čvrstim gorivom su:

  • horizontalno - izmjenjivač topline nalazi se u vodoravnoj ravnini;
  • vertikala - izmjenjivač topline je instaliran u kotlu.

Značajka vodoravnog položaja izmjenjivača topline je njegov nagnuti položaj. Između gornje i donje točke (izlaz rashladne tekućine u sustav) razlika u razini je 1 cm. Kotlovi s vertikalnim izmjenjivačem topline uglavnom se koriste za grijanje.

U načelu, za kuhanje se može koristiti bilo koji kotao od čvrstog goriva. Za to je potrebno osigurati površinu za kuhanje u svom dizajnu.

alat

alat

Za montažu kotla potrebni su Vam alati i materijali.

instrumenti:

  • elektrolučno zavarivanje;
  • kutna brusilica ("brusilica") i rezni kotači za rezanje metala;
  • kliješta;
  • električna bušilica s nizom bušilice;
  • razini i ruleta.

materijali:

  • Vatrostalni cigla
  • Prosijani pijesak.
  • Clay.
  • Metalni list debljine 5-8 mm. Bolje je koristiti nehrđajući čelik, ali možete koristiti čelik.
  • Rešetke od lijevanog željeza.
  • Metalni kutak.
  • Čelične cijevi za vodu pravokutnog i okruglog dijela.
  • Vrata za odjeljak za gorivo, zlatni prijemnik.
  • Dimnjačar.
  • Samo zaobići ili cirkulator.

Ako je prisilna cirkulacija osnovna, a gravitacijski sustav grijanja treba se spremiti kao pričuvni pribor - instaliran je zaobilaznica. Kod rada samo prisilne cirkulacije instalirajte jednu pumpu.

Proizvodnja i montaža dijelova

Proizvodnja i montaža dijelova

Počnite raditi na instalaciji kotla vlastitim rukama s izradom sheme i crteža sklopa. Prema njima se veličine nanose na metalne ploče. Označavanjem izrežite prednje, stražnje bočne zidove i dno kotla. Ispred izrezanih otvora za vrata goriva i zlatnih prijemnika.

Ako izrezete otvore s plinskim rezačem, tako da čelik ne "vodi", rupice se buše kroz uglove obratka, a metal se izrezuje od sredine do rubova duž markiranja.

Ako koristite brusilicu, rupe u uglovima bušotine nisu potrebne. Samo izrežite metal na namjenskom konturu. Također prema veličini, svi metalni dijelovi kotla su izrezani.

Izrada izmjenjivača topline

Instalacija izmjenjivača topline započinje izradom rupa u cijevima namijenjenim stalcima. Oni imaju kvadratni poprečni presjek od 40 - 60 cm. U vertikalnim cijevima, koji su smješteni ispred, izrezani su 4 rešetke promjera 5 cm s rezačem plina, postavljajući ih ravnomjerno duž cijele duljine obratka.

Na stražnjim stupovima izrađuju se okrugle rupe veličine 4 i 5 cm, od dna budućeg izmjenjivača topline, da se vrate vodu na kotao (povratak), a od vrha - za opskrbu vodom do sustava grijanja (opskrba). Svi otvori trebaju biti glatki bez priljeva, koji se eliminiraju uz pomoć "brusilice". Cijevi za zavarivanje u cjelini proizvode, održavajući kutove od 90? kako okomito tako i vodoravno, pijući krajnji otvori pravokutnih cijevi (stalci).

Zavarivanje gotovog izmjenjivača topline provjerava propuštanje. U tu svrhu, povratna linija privremeno je ušutkana (tako da voda ne izlazi), a kroz protok je napunjena vodom.

Kotao za grijanje na kruto gorivo

Ugrađeni kotao na mjestu gdje se planira ugraditi, jer su svi detalji vrlo teški i prebacivanje u gotovom obliku je problematično. Prvo mora biti opremljen vatrostalni temelj. Obložen je vatrostalnim ciglama. Da se zidovi ne rasprše, može se ojačati metalnim uglovima na rubovima i opeke međusobno za cementnu žbuku. Druga inačica temelja je monolitni betonski "jastuk".

Dimenzije temelja trebale bi biti malo veće od baze kotla. Na temelj je postavljen čelični šablon - donji dio košare za pepelje.

Zidovi spremnika u kojima se instalira izmjenjivač topline postavljeni su od vatrostalnih opeka, opremljeni su bunkerom za gorivo i prijemnikom za pepela. Udaljenost izmedu izmjenjivača topline i zida je 1 cm. Rešetke za rešetke postavljene su na dnu spremnika za gorivo. U prednjem zidu od opeke postoje otvori za vrata spremnika goriva i vrata za zlato.

Domaći kotao

Vanjske stijenke kotao su obložene metalom, koje je međusobno povezano s okomitim kutovima. Vrata su pričvršćena na metalno kućište. Za uklanjanje dimnih plinova na ugljični monoksid. Kako instalirati ovaj čvor ovisi o prisutnosti ili odsutnosti površine za kuhanje.

Ako se kotao koristi za kuhanje, dimnjak se postavlja na stranu, inače - na vrhu kotla.

Na izlazu kotla, dimnjak je opremljen ventilom za reguliranje potiska. Materijal za cijev može biti različit: vatrootporna opeka, metal, azbest. Najvažnije je postići željenu razinu vuče radi organiziranja procesa gorenja.

Za siguran rad kotao s kruta goriva možete ugraditi otvoreni spremnik za ekspanziju, senzore za vuču i temperaturu vode i ventilator.

Kako bi se spriječilo pregrijavanje rashladnog sredstva i eksplozije kotla, potrebno je stalno pratiti razinu vode i temperaturu izgaranja. Ako koristite samo prisilnu cirkulaciju, a pri zaustavljanju struje tijekom rada kotla, rizik od eksplozije izmjenjivača topline dramatično se povećava. Budite pažljivi.

video

U predviđenom video materijalu moći ćete se vizualno upoznati s dizajnom kotao na kruta goriva:

crteži

Na crtežima možete razmotriti značajke dizajna kotao za grijanje na kruto gorivo:

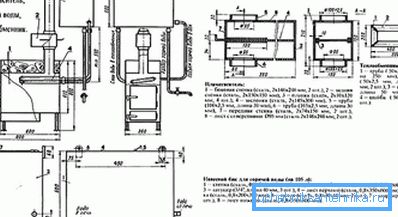

Crtanje kotao na kruta goriva

Shema kruta goriva

Crtanje kotao na kruta goriva

Detaljno nacrt crpke s kruta gorivom

Crtež kotla

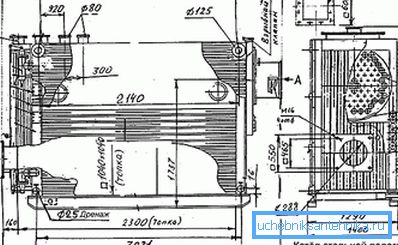

Konstruktivno crtež kotao na kruta goriva
