Kotlovi za grijanje vode na krutim gorivima: značajke,

Koji su kotlovi za kruta goriva za grijanje vode? Koje su njihove prednosti u odnosu na proizvode koji koriste druga goriva? Imaju li ozbiljne nedostatke? Kako priključiti kotao na krug grijanja? Pokušajmo pronaći odgovore.

uređaj

Suvremeni kotlovi za čvrste gorive vode su čelični ili od lijevanog željeza s izmjenjivačem topline s vodom koji je spojen na sustav grijanja. Nakon zapaljenja počinje zagrijavanje nosača topline i procesi konvekcije u njemu: topla voda se diže na gornji dio košulje, a zatim krug grijanja; hladno, prema tome, silazi.

Uz malu dužinu punjenja i ispravnu konfiguraciju, razlika u gustoći između tople i hladne vode dovoljno je dovoljna da osigura stabilnu cirkulaciju kroz uređaje za grijanje. Često, međutim, cirkulacijske crpke za sustave grijanja koriste se za povećanje brzine cirkulacije i izjednačavanje temperature radijatora.

Gotovo svi moderni proizvodi, uključujući kruta goriva u ruskom podrijetlu, opremljeni su najjednostavnijom automatskom opremom - termostatom koji pokriva puhalo kada se rashladna tekućina pregrija. To ograničava pristup kisiku u peć i smanjuje toplinsku snagu sustava.

Međutim: u kotlovima tradicionalne konstrukcije, učinkovitost također padne. Izgaranje s manjkom kisika povećava koncentraciju proizvoda nepotpunog izgaranja: gorivo doslovno leti u cijev.

Koji kotlovi za kruto gorivo mogu koristiti kao gorivo?

• Drva za potpalu.
• Ugljen.
• Pelete (pelete prešane iz drvnog otpada).
• Tresetni briketi.

U praksi često kombiniraju dvije funkcije - oni zagrijavaju kuću i dopuštaju im da se riješe gorivih otpadaka.

Usporedba s alternativama

Kako funkcionalnost i učinkovitost proizvoda o kojima raspravljamo odnose se na one alternativnih rješenja?

Stvarčice

Glavni i, zapravo, jedini uvjerljivi argument u korist opreme za grijanje na kruto gorivo je cijena kilovat-satne topline, druga samo za glavni plin. Ne bismo bili neutemeljeni, dajemo prosječne vrijednosti za različite vrste goriva.

Napomena: u ruralnim područjima, drva za ogrjev često ne mora biti plaćena u načelu. Periodična zbirka mrtvog drveta je u mogućnosti pružiti toplinu bez ikakvih troškova.

kontra

Ali njihov popis je vrlo značajan.

• Kotao zahtijeva odstranjivanje proizvoda izgaranja. Istodobno, u klasičnom dizajnu, njihova je temperatura dovoljno visoka da ozbiljno sudjeluje u zaštiti od požara: dimna cijev prolazi kroz drvene konstrukcije kroz toplinski izolacijski kanal.
• Zagrijavanje čvrstog goriva neizbježno znači određenu količinu čađe, ulazeći u kuću i povezani mirisi.

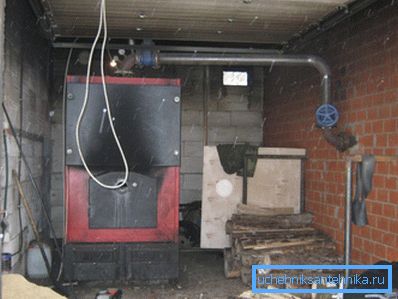

Usput: ugradnja opreme za grijanje u zasebnoj kotlovnici potpuno rješava taj problem.

• Pod određenim uvjetima može doći do prevrtanja vuče u dimnjaku: proizvodi izgaranja počinju teći u kuću.. Pored već spomenutih mirisa i čađe, to znači vrlo stvarnu priliku da se otrosi ugljičnim monoksidom.
• Konačno, glavna stvar: drvo ili ugljen štednjak treba čestih utovara i čišćenja.. Učestalost preuzimanja za klasične kotlove - ne više od 4 sata; s većim pauzama, pad temperature u kući postaje vidljiv.

Posebne izvedbe

Neke verzije kotlova mogu u različitim stupnjevima svojih nedostataka.

turbirovanie

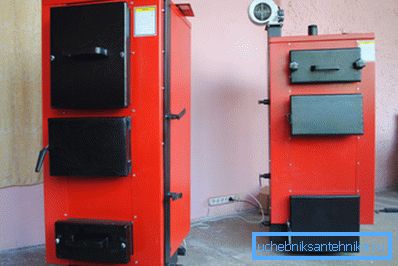

Ugradnja ventilatora omogućuje vam fleksibilno reguliranje protoka zraka u zonu izgaranja. Njegovo djelo s vratima peći i pepelom zatvoreno čini nemoguće akumuliranje proizvoda nepotpunog sagorijevanja i prevrtanja potiska.

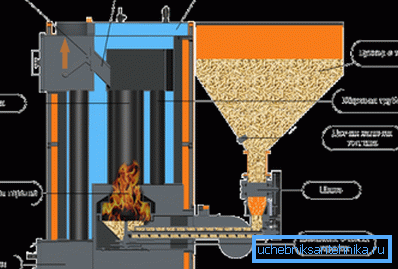

Pellet bunker

Uređaj za automatske proizvode na kuglicama (među kojima su, usput rečeno, kotači na toplim gorivima ruske proizvodnje vrlo su brojni) omogućavaju dulje vrijeme isporuke bulk goriva. Trajanje autonomnog rada takvih jedinica može trajati nekoliko dana.

Generator plina

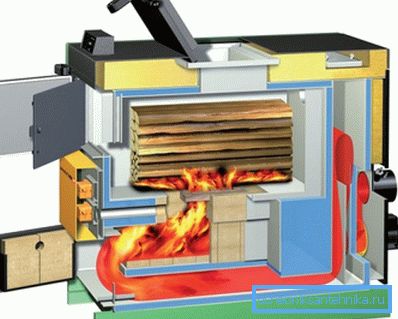

Plinski generatori, ili pirolizni toplani sustavi za gorivo s krutim gorivom razbijaju proces spaljivanja drva u dvije faze.

1. U početku se gorivo u peći smiruje s ograničenim protokom zraka. To stvara veliku količinu ugljikovog monoksida i hlapljivih ugljikovodika.
2. Proizvodi nepotpunog izgaranja zbog prirodnog ili prisilnog potiska dolaze u komoru za naknadno paljenje, gdje se miješaju sa svježim zrakom i zapaljuju.

Koji je rezultat?

• Izlaz topline kotla može se regulirati vrlo fleksibilno. Kada se komora za naknadno nakupljanje nalazi ispod primarnog odjeljka, drvo za ogrjevanje nastavit će se smrzavati čak i uz minimalnu količinu zraka.
• Granica snage više ne prati pad učinkovitosti uređaja. Plinovi peći se potpuno spaljuju.
• Konačno, učestalost utovara goriva povećava se na 10-12 sati.

Top gori

Sljedeći korak ka povećanju autonomije učinili su litvanski inženjeri iz Stropuva. Izradili su kotlove s vodenim krutim gorivom, od kojih je jedan na pokusnoj ploči pokazao autonomni rad na jednom pregradu vatrogasnog prostora 31 sat.

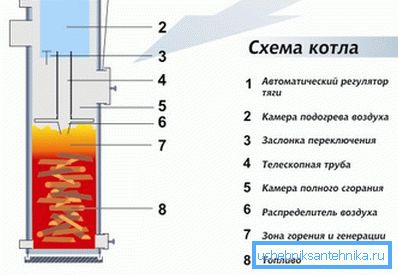

Bit inovacije je prijenos procesa sagorijevanja od dna peći do vrha.

1. Drvena ograda ili ugljen ulaže se u volumetrijsku komoru za izgaranje.
2. Pokretni kanal zraka spušta se odozgo, što će se urušiti dok gorivo gori, osiguravajući kontinuirani pristup dolaznog zraka na njegovu površinu. Teleskopski kanal završava s masivnim distributerom zraka od čelika otpornih na toplinu - sa staklenom pločom. Također odvaja primarne komore za izgaranje i pirolizu: proizvodi gornjeg dijela kotla spaljuju proizvode nepotpunog izgaranja kada im se isporučuje svježi zrak.
3. Najmanji pepel koji je preostala u peći nakon tinjajućeg materijala potpuno se odvaja kroz dimnjak uslijed uzlaznog strujanja zraka.

vezivanje

Upute za priključenje uređaja za grijanje čvrstog goriva na sustav grijanja ovise o vrsti.

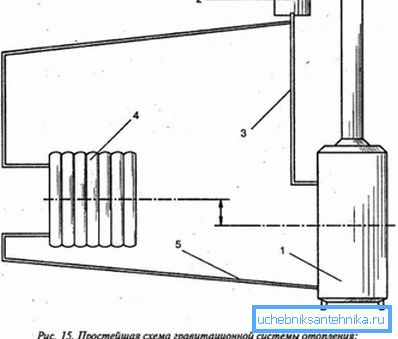

Sustav gravitacije

Tipični gravitacijski sustav grijanja u kući na jednokrevetnoj razini je jedna cijev Leningrad. Punjenje je prsten oko cijele kuće, paralelno s kojim su spojeni uređaji za grijanje.

Akumulacioni kolektor počinje iz mlaznice iz kotla: gusta cijev za punjenje se diže na visinu od 3 metra. Što je veća visinska razlika između gornje točke akceleratora i samog kotla, to je veći tlak stvoren u krugu, to je brža cirkulacija.

Na vrhu punjenja postavljen je otvoreni spremnik za ekspanziju. Nakon kolektora koji ulijeva šuplje, s konstantnim nagibom padne na kotlu.

Blaga nagib omogućuje ubijanje dvije ptice jednim kamenom:

1. Rashladna voda se ispraznila gravitacijskim punjenjem, vraćajući se na ponovljeni ciklus grijanja.
2. Zrak i (kada se izmjenjivač topline pregrije) para se gasi u ekspanzijski spremnik.

Za prirodni cirkulacijski sustav grijanja treba slijediti sljedeće dimenzije:

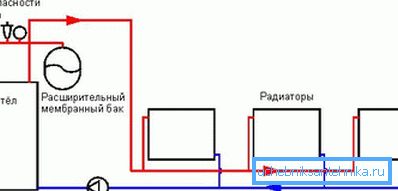

Prisilna cirkulacija

Kako bismo stvorili sustav s prisilnim cirkulacijskim i konvekcijskim uređajima za grijanje, potrebna nam je određena količina dodatne opreme.

• Zapravo cirkulacijska pumpa.
• Predfilter je postavljen ispred pumpe.
• Prekidač pumpe i filtar ventila.
• Zatvoreni spremnik za ekspanziju s volumenom približno jednakom 10% volumena rashladnog sredstva u krugu. U pravilu se postavlja nakon oko 10 promjera punjenja nakon crpke.
• Otpadni ventil koji pretvara prekomjerni pritisak kod pregrijavanja.
• Mjerač tlaka za kontrolu tlaka u sustavu.
• Automatski provjetravanje zraka.
• Mayevskyove dizalice temelje se na broju radijatora ili skakača između njih koji se dižu iznad opće razine punila.

Kada je duljina konture manja od 60 metara, možete napraviti cijev s unutarnjim promjerom od 20 mm; s većom veličinom, punjenje se koristi u veličini DU25.

Imajte na umu: nemojte miješati kontrolu i vanjski promjer. Tako čelična cijev DN20 ima vanjski promjer od 24-26 mm. Za jasnoću konture, iz očitih razloga, unutarnji dio je važan.

Istražni uzorci

Uz uvoz opreme za grijanje, proizvodnja kotlova na kruto gorivo dugo je uspostavljena u post-sovjetskom prostoru.

Upoznajmo dva uzorka.

CWR

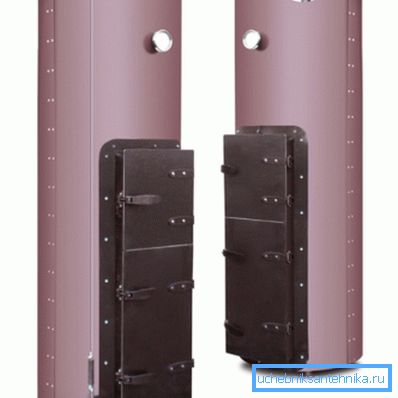

Pod robnom markom CWR, grijani kotlovi za kruto gorivo ruskog podrijetla prodaju se iz Medved brige, koja ima urede u Kostromu, Moskvi i Ivanovu. Njihova ključna značajka je top burning; Maksimalna toplinska snaga starijih osoba u rasponu uređaja, KVR-40, omogućuje kuću da se zagrije na 450 m2.

To je s najstarijim u obitelji KVR-40 da ćemo se bolje upoznati.

Tis uni

Proizvod koji se zove Tis Uni 25 u našem minijaturnom pregledu predstavlja kruta goriva u bjeloruskoj proizvodnji. Naš junak je pirolizni kotao s toplinskom snagom do 30 kilovata.

zaključak

Nadamo se da će naš materijal pomoći čitatelju da započne upoznavanje s modernom opremom za grijanje. Kao i obično, u priloženom videozapisu možete pronaći dodatne tematske informacije. Sretno!
