Kotlovski kotlovi za grijanje: pregled i karakteristike

Za zagrijavanje palače u trenutku korištenja peći, kamina, zračnih puhala, kao i plinskih, električnih, dizelskih i kruta goriva domaćih kotlova, koji mogu biti različite izmjene i raditi prema različitim načelima.

Instalacija određenog uređaja za grijanje ovisi o tehničkim uvjetima građevinskog projekta, kao io mogućnosti korištenja jedne ili druge vrste energetskog resursa, odnosno bez obzira imate li prirodni plin ili je li vaša kuća elektrificirana.

Međutim, sami ćete se odlučiti, ali ćemo vam reći iz kojih modela možete odabrati općenito, tj. Objasnit ćemo kako oni rade i prikazat ćemo videoisječak u ovom članku.

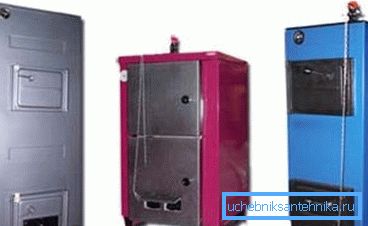

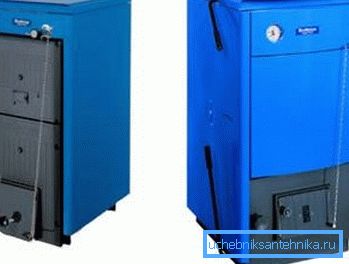

Kotao na kruta goriva

tradicionalan

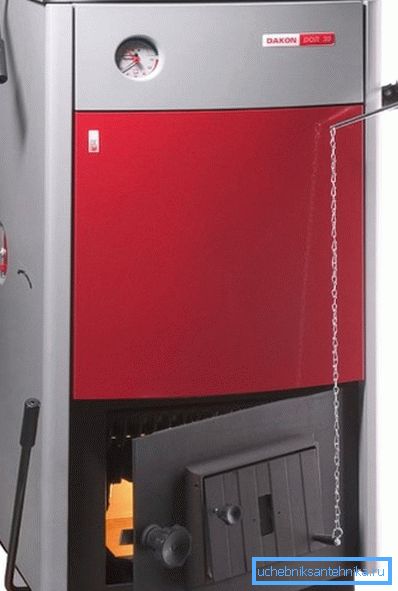

Pogledajmo kako kotlovi na kruta goriva kućanstva rade na primjeru DAKON DOR 12 - ovaj model ima potpunu autonomiju (ne ovisi o električnoj energiji) i praktički se koristi bilo kakvo čvrsto gorivo (drvo i ugljen), ali optimalni materijal za gorenje je ugljen. Podešavanje snage se provodi pomoću zaklopki (termomehanički regulator) koji povećavaju ili smanjuju protok zraka u komoru za gorivo i ispuštaju.

Izmjenjivač topline za DAKON DOR 12 izrađen je od iznimno jakog čelika otporan na toplinu, ali postoje i modeli kod kojih su izmjenjivači topline izrađeni od lijevanog željeza - zbog debelih zidova, vijek trajanja jedinice se povećava. U tom slučaju, izgaranje goriva osigurava visoku učinkovitost izgaranja, što je posljedica posebnog dizajna komore za gorivo.

Koristi primarni i sekundarni zrak koji reguliraju ne samo ventili, već i sustav okretanja i naginjanja rešetke, kao i poluga za potresanje smještena na bočnoj strani kotla.

Segmente i komore od vatre otporne na toplinu u komori za izgaranje su katalizatori sagorijevanja, a osim toga, povećavaju vijek trajanja uređaja (ne izgorite tako brzo). Prigušivač za prilagodbu montiran je na vratima panonskog pepela, koji je također katalizator sagorijevanja - regulira ulaz primarnog zraka. Na bočnoj ploči, u srednjem dijelu, postoje posebni otvori za opskrbu i podešavanje sekundarnog zraka.

Napomena. Ručica za potresanje, koja je dostupna u gotovo svim modelima, omogućuje odstranjivanje otvaranja vatrogasnog postrojenja kako bi se odvajao pepel ili troska od gorivog goriva. Gotovo svi kotlovi ovog tipa imaju termometar na prednjoj strani. Gorivo se može teretiti odozgo, sa strane ili automatski, kroz posudu za punjenje s kojom se isporučuju neki kotlovi.

Generator plina

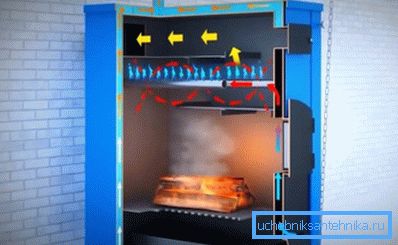

Piroliza ili kotlovi za kućanstvo koji proizvode plin za grijanje krutim gorivima rade sasvim drukčije, za razliku od tradicionalnih jedinica, oni stvaraju minimalnu emisiju proizvoda izgaranja u atmosferu, jer gorivo gori gotovo potpuno.

Princip rada je oslobađanje plinova pirolize na temperaturi od 200 ° C i manjka kisika, miješanje s vrućim sekundarnim zrakom i konačno spaljivanje tog plina u postrojenja.

Jednostavno rečeno, kruto gorivo se stavlja u primarnu komoru za gorivo, a nakon dovoljno paljenja, pristup primarnom zraku, koji kroz puhalo pod rešetkom podupire izgaranje, uvelike se smanjuje - drvo ili ugljen jednostavno dim, što znači intenzivnu evoluciju plina pirolize. Podešavanje se vrši pomoću posebnih ventila.

Otpušten pirolizni plin (produkt termičkog razlaganja goriva) ulazi u komoru za naknadno gorenje, a pri prijelazu kotla u način proizvodnje plina, sekundarni zrak ulazi i u postrojenje za naknadno upijanje, koji postiže potrebnu temperaturu duž staze (kroz peć) i ulazi u termokemijsku reakciju plinom pirolize.

Taj grijani sekundarni zrak ne prolazi samovoljno, već kroz posebno kalibrirane otvore u postrojenju, koji vam omogućuje prilagodbu brzine procesa i, prema tome, snage kotla.

Napomena. Pri gorenju krutog goriva kao što je gore opisano, najmanje 90% čvrstog materijala i proizvoda toplinske razgradnje spali, što ukazuje na visoku ekološku čistoću plinovitih kotlova. Učinkovitost takvih kotlova iznosi do 85%, a upravljački modul napajanja može raditi u rasponu od 60% do 65%.

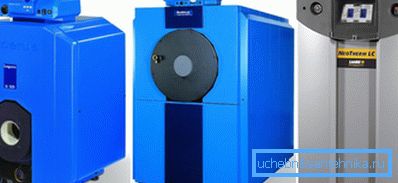

Diesel (lož ulje) kotlovi

Najzastupljenija vrsta goriva za takve kotlove je solarna, a instrukcija inzistira na odvojenom skladištenju goriva, to jest ne u samoj kotlovnici, već u drugoj prostoriji ili u nekoj vrsti spremnika kako bi se izbjegla požar.

Jedinice se mogu napraviti:

• bilo od čelika;
• bilo od lijevanog željeza.

No, za kuće za odmor, preferencija se, u pravilu, daje drugoj opciji - njegov položaj tijekom rada je najpouzdaniji. No, čelični modeli izrađeni su za pod i ugrađene (zidne) instalacije, iako ugrađena verzija nipošto nije najbolji prodavač unatoč činjenici da ima debeli sloj toplinske izolacije.

Stručno stručno održavanje ovog tipa uređaja obično dolazi do tehničke kontrole mlaznice za gorivo i plamenika, kao i redovitog čišćenja dimnjaka. Prema načinu proizvodnje toplinske energije, kotlovi s tekućim gorivima podijeljeni su na tradicionalnu i kondenzaciju, pri čemu je druga mogućnost produktivnija jer omogućuje maksimalnu količinu energije samog postrojenja.

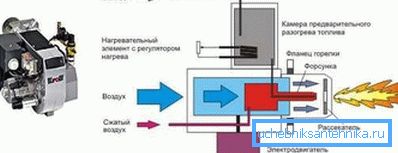

Načelo rada diesel motora je zagrijavanje izmjenjivača topline, koji je obično izrađen od lijevanog željeza rjeđe od otpornih na toplinu čelika, što se događa s plamenikom, a ovdje je glavna razlika u tome što mogu biti:

• jedan stupanj,
• dvostupanjsko
• modulacija.

Razlika u stupnjevima je ogromnost raspona podešavanja. Dakle, jednostupanjski plamenici uopće nisu regulirani, tj. Imaju konstantnu snagu grijanja, dvostupanjski plamenici imaju dvije razine, ali modulacija se može podesiti na bilo koji pogodan način za određeni slučaj.

Dizelske kotlove za grijanje modernih tipova domova opremljene su elektroničkom kontrolnom jedinicom koja automatski upravlja sustavom i isključuje ga u slučaju problema s opremom, održava temperaturu koju postavite i ima više razina zaštite. Jedinice mogu biti jednokružni - dizajnirani samo za grijanje zgrade, dvostruki krug - uz dodatnu funkciju protočne vruće vode i dvostruki krug s bojlerom, gdje je funkcija tople vode u stalnom modu.

Upozorenje! Ne pokušavajte tražiti prodaju atmosferskog plamenika za tekuće gorivo - oni ne postoje! Proces gorenja goriva javlja se tek nakon što se raspršuje mlaznica.

Električni kotlovi

Element grijanja

Objašnjenje fotografije:

1. Grijači se nalaze na vrhu i na dnu;
2. Tekući izmjenjivač topline;
3. Izolacijski sloj tekućine;
4. Spremnik za ekspanziju;
5. Sigurnosni ventil OB;
6. Senzor tlaka;
7. Hidro skupina (cijevi, slavine i slavine);
8. Izlaz zraka izmjenjivača topline: A - povratak iz sustava, B - napajanje u sustav

Najčešće, kotlovi koji rade na elementima grijanja, proizvode montirani tip za montažu na zid i to je sasvim opravdano. Dubina uređaja obično ne prelazi 25-30 cm, a da ne spominjemo izvrsno oblikovanje jedinica, što se dobro uklapa u unutrašnjost svake prostorije.

Možete odabrati odgovarajuću mikroklima prostorije tako da postavite željenu temperaturu, a ovu funkciju osiguravaju okidni termostatski ventili, opremljeni senzorima koji prate temperaturu u prostoriji i krugu grijanja.

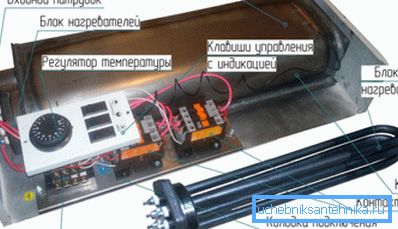

Cjevasti električni grijač sam je izrađen od čelika, bakra ili titana i u toj cijevi nalazi se spirala, koja je izrađena od nikloma, a kontaktni štapovi su lemljeni na krajevima. Spiralica u metalnoj cijevi je prešana kvarcnim pijeskom, a kontaktne šipke su pričvršćene porculanskim čepovima, tako da nikrom nije u dodiru s vanjskim okolišem.

Snaga kotlova koji rade na mreži 220 / 380V može se međusobno značajno razlikovati, ali za kućnu uporabu, u pravilu se koriste jednofazne (220V) jedinice, gdje izlaz može biti od 2 do 30 kW.

Na primjer, na vrhu fotografije vidite njemački model WAILLANT eloBLOCK, koji je na drugom mjestu u svijetu popularan na tržištu. Snaga takvog uređaja može biti oko 6-28 kW, tako da uvijek možete odabrati pravi model za ljetnikovac s bilo kojim područjem grijanja.

WAILLANT eloBLOCK model ima maksimalni način grijanja vode do 85 ° C, što je tipično za veliku većinu svih sličnih kotlova koji rade na elementima grijanja. U ovom modifikaciji spremnik za ekspanziju ima kapacitet od 7 litara, a radni tlak može varirati unutar 0,8-3,0 bar, iako je preporučeni optimalni raspon 1-2 bara. Takav uređaj teži samo 34 kg, a dimenzije (visina / širina / dubina) su 740x410x330 mm.

elektrode

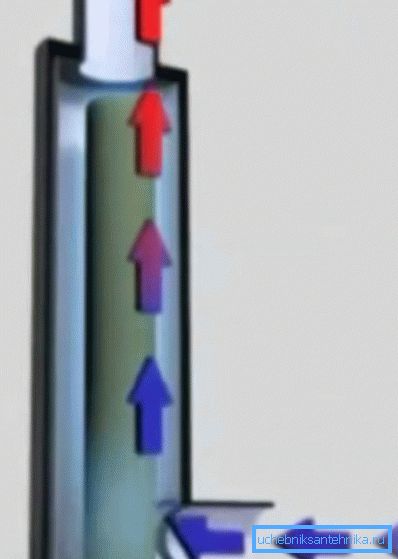

U kotlovskim elektrodama načelo zagrijavanja nosača topline u osnovi se razlikuje od svih drugih metoda, bilo da se radi o plinskim, dizelovim ili krutim gorivim jedinicama - ovdje izvor topline kruga grijanja je sama tekućina. Načelo rada ovdje je vrlo jednostavno - u spremniku se nalaze dvije polarne elektrode, koje su stalno u dodiru s rashladnom tekućinom.

Bez obzira radi li se o kotao 220V ili 380V, ipak ostaje na frekvenciji od 50 Hz, stoga polaritet elektroda mijenja 50 puta u sekundi, što s istom frekvencijom uzrokuje da se ioni kreću u suprotnim smjerovima. Iz ove brzine gibanja iona, tekućina se zagrijava i ulazi u krug grijanja u toplom stanju, nešto poput protočnog kotla, samo nema izmjenjivača topline i plamenika.

Ispada da rashladna tekućina zatvara elektrode i ako dođe do curenja, krug se otvara, a sustav se isključuje zbog nedostatka kratkog spoja u naponskom krugu.

Pomoću ove tablice možete odabrati željenu izmjenu kotla.

plin

Konvekcijski (tradicionalni) kotlovi

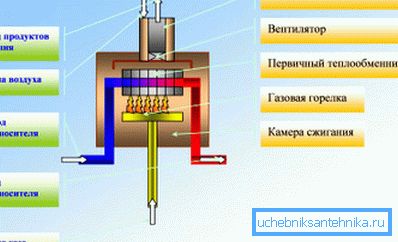

U Ruskoj Federaciji najčešće se koriste tradicionalni kotlovi s plinom, koji djeluju na principu konvekcije - plinski plamenik koji se nalazi u komori za grijanje, zagrijava izmjenjivač topline i u zatvorenom krugu daje toplom vodom u sustav.

Shema rada je vrlo jednostavna, ali istodobno toplina koja se nalazi u komori nije potrošena za grijanje, već se ispušta u cijev za ispušnu cijev kao otpadne proizvode izgaranja. Kao rezultat, njihova učinkovitost ne prelazi 90%, iako izlazna snaga može biti drugačija - od 16 kW do 36 kW i još više, ali to značajno povećava potrošnju plina.

Tradicionalne plinske jedinice mogu se montirati ili montirati na podu, kao i pojedinačni krugovi, koji se koriste samo za sustav grijanja ili dvostruke krugove, gdje je drugi krug dizajniran za dovod vode za toplu vodu (HWS). Sve ove instalacije opremljene su elektroničkim senzorima koji čine upravljački ventil, integriranu cirkulacijsku pumpu i elektronsko paljenje.

Izmjenjivači topline

• Najznačajniji nedostatak takve opreme su njegovi izmjenjivači topline, koji mogu biti izrađeni od čelika, lijevanog željeza i aluminija, a slaba točka ovdje je otrovni kondenzat koji nastaje uslijed izgaranja plina i para. Točka formiranja kondenzata je na 55-57 ° C, i zato je optimalna temperatura kondenzacijskih kotlova 60-80 ° C.
• Ako govorimo o materijalima, najvjerodostojnije se može nazvati lijevanim željezom zbog svojih debelih zidova, ali u stvari, uređaji od čelika otporni na toplinu imaju duži vijek trajanja, iako slijedite pravila djelovanja, možete ih nazvati bilo kojim od njih.

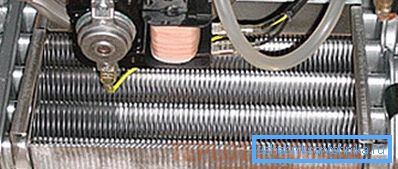

• Izmjenjivači topline po dogovoru mogu se podijeliti u dvije vrste - to su jednokružni, koji se koriste isključivo za grijanje i dvostruki krug - gdje se dodaje funkcija tople vode. No, svi izmjenjivači topline dvostrukog kruga su opet različiti jedan od drugog - oni mogu biti bitermični tip (cijev u cijevi) ili odvojeno, gdje su grijanje i opskrba toplom vodom odvojeni krugovi.

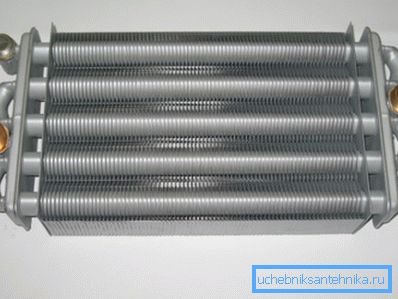

• Na prvi pogled izgleda da je biterijska verzija bolja, jer je puno kompaktnija i lakša, ali zapravo ne odgovara stvarnom stanju, iako se u svojstvu i moći mogu točno podudarati. Stvar je u tome da čak iu autonomnim sustavima, rijetko tko će koristiti destiliranu vodu, a svaka druga voda sadrži soli i lužine i ne može se očistiti filtrima kućanstva.
• Kao rezultat zagrijavanja, ljestvica se podiže na zidove, što je u bitternom uređaju gotovo nemoguće očistiti, iako za to postoji mnogo različitih sredstava. Ako zaostaju iza zida, oni se i dalje ne otapaju i stvaraju blokadu u tanku cijev. Iskustvo sugerira da je još uvijek bolje kupiti kotlovnice za grijanje plinom s odvojenim izmjenjivačima topline koji se mogu očistiti u slučaju formiranja skale na njima.

Kondenzacijski kotlovi

Za plinske kondenzacijske kotlove kondenzat ne postaje neprijatelj, ali najsigurniji način povećanja učinkovitosti jedinice - samo razmislite o tome, ovaj faktor za većinu modela je oko 109-11%! Sve je to moguće zahvaljujući principu rada jedinice.

U komori za sagorijevanje, tijekom rada, postoji zrak sa kiselom parom, temperatura dostiže 150-180 ° C, ali u tradicionalnim jedinicama odmah se drenira kroz ventilacijsku cijev na ulicu, a tu sekundarnu toplinu koristi se za zagrijavanje izmjenjivača topline.

Kad temperatura plina dosegne kritičnu točku (55-57 ° C), pretvara se u kiselinski kondenzat i pada na dno komore, gdje se preko posebnog kanala, preko filtara, preusmjerava izvan opreme.

Zbog ovog načela kondenzatorski plinski kotači se nazivaju i niske temperature, budući da su njihovi optimalni načini 30-55 ° C, iako mogu raditi i na 110 ° C i opskrbiti krug grijanja s visokom temperaturom. Vrlo su pogodni za korištenje sustava podnog grijanja, pri čemu temperatura nosača topline je rijetko čak do 50 ° C i visoka učinkovitost.

Naravno, cijena takvih kotlova je znatno veća od tradicionalnih, ali taj omjer kvaliteta vrlo brzo plaća za početni trošak jedinice.

zaključak

Želio bih vas podsjetiti da prilikom instaliranja kućnog kotača s vlastitim rukama pozovite stručnjaka s licencom za pregled lansiranja. U tom slučaju, jamstveno razdoblje neće se izračunati ne od datuma prodaje, već od trenutka početka rada.
