Kuglasti ventili za grijanje: strukturne značajke, ugradnja

12-10-2018
Grijanje

Bilo koji sustav grijanja sastoji se od više različitih čvorova, osmišljenih za obavljanje određenih zadataka. Ali to su ventili za grijanje koje su najvažnije komponente sustava, budući da im se pomoć kontrolira protok rashladnog sredstva.

Na tržištu je zastupljen širok asortiman različitih ventila, koji se karakteriziraju prolazom, promjerom bušenja, nominalnim i maksimalnim dopuštenim tlakom, proizvodnim materijalom itd. Što odabrati između različitih rješenja na tržištu?

Na fotografiji - uređaj kuglastog ventila

Strukturne razlike mehanizama zaključavanja kugličnog tipa

Ball (igličasti) ventili dobivaju svoje ime u skladu s oblikom ventila, koji je lopta s prolaznom rupom.

Upute za uporabu uređaja su jednostavne:

  • Zbog rotacije oko svoje osi, prolazna rupa na kugli podudara se s rupama na tijelu kroz koje prolazi rashladno sredstvo.
  • Dodatna rotacija ventila dovodi do činjenice da rupe kroz koje rashladno sredstvo prolaze ne podudaraju i protok se zaustavlja.

Dakle, kuglasti ventil za grijanje ima dva glavna radna mjesta, naime "zatvorena" i "otvorena". U pravilu se ne daju posredni položaji na kojima je glava olabavljena.

Prema konfiguraciji proboja, razlikuju se sljedeće vrste:

  • jednostavne izmjene s ravnim otvorom;
  • trosmjerna modifikacija s rupom u obliku slova L;
  • trostim izmjenama s T-oblikovanim otvorom.

Važno: Odspojite bateriju iz sustava grijanja, kao zaustavni ventil, najčešće se koriste modifikacije s ravnom rupom.

U skladu s vrstom priključnih ventila su sljedeće vrste:

  • Flankirani ventili - primjenjuje se iu kućanstvu iu industrijskim sustavima. Flankirani ventili su pouzdani i izdržljivi te su stoga dizajnirani za dugoročno djelovanje u sustavima s visokim tlakom.

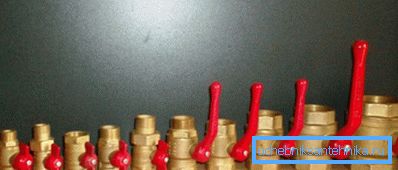

Asortiman zaustavnih ventila tipa spojke
  • Spojni elementi koristi se za kućno grijanje. Ovi uređaji nazivaju se zbog značajki dizajna montaže.

Ključne dizalice se odabiru za određeni sustav grijanja na temelju parametara propusnosti i maksimalnog radnog tlaka u mreži.

U skladu s kapacitetom, kuglasti ventili su podijeljeni u sljedeće izmjene:

  • standardne uređaje karakterizira širina pojasa do 80%;
  • puni otvorni uređaji potpuno se otvaraju i praktički ne ometaju protok rashladnog sredstva.

Važno: Kod sustava grijanja za kućanstvo, kako bi se osiguralo maksimalno prenošenje topline od radijatora, preporučljivo je ugraditi potpune ventile za zaustavljanje. Takvi uređaji u otvorenom obliku neće ometati napredovanje rashladnog sredstva.

Izbor prema vrsti proizvodnog materijala

Osnovne oznake na tijelu

Neželjeni ventil za grijanje odabire se ne samo po karakteristikama i parametrima određenog sustava, već iu skladu s vrstom proizvodnih materijala.

Sljedeće vrste su danas na tržištu:

  • Izmjene s kućištem izrađene od čelika - karakterizirane su velikom čvrstoćom, izdržavaju znatna mehanička opterećenja, ali se razlikuju po niskoj otpornosti na koroziju.

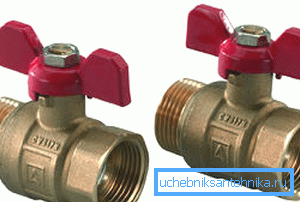

Valjkasti kuglasti ventili
  • Brass ili brončane modifikacije - različite plastičnosti i kao rezultat otpora mehaničkim opterećenjima. Pored toga, proizvodi mjedi i bora otporni su na koroziju, te se stoga preporučuju za uporabu u sustavima s prekomjernom čvrstoćom i agresivnošću rashladnog sredstva.

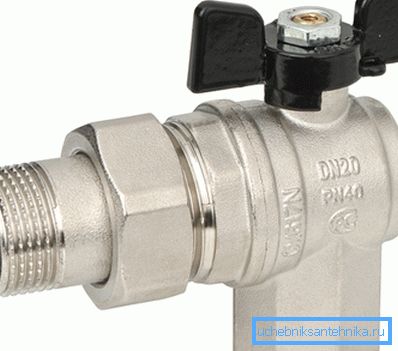

Ventili od nehrđajućeg čelika
  • Izmjene od nehrđajućeg čelika na prodaju su izuzetno rijetke i skupo. Operativni život takvih struktura najduži je od svih gore navedenih proizvoda.
  • Izmjene made of silumin provedene su kao varanje za mjedene ili brončane ventile. Cijena takvih proizvoda je niska, ali brzo propadaju.

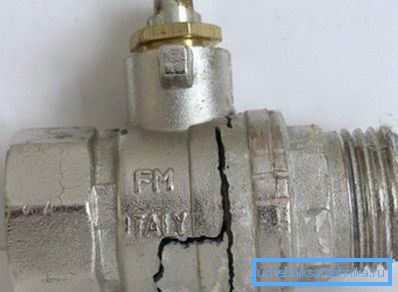

Loši proizvod nakon kratkog mehaničkog udara

Silumin je krhki materijal koji se doslovno sruši od prekomjernog mehaničkog naprezanja i zgrušavanja uslijed promjena temperature.

Nije lako razlučiti silumin proizvode od bronce, ali to je moguće. Dovoljno je napraviti duboku ogrebotinu s nožem ili dosjeom na tijelu dizalice.

Ako je ogrebotina žuta, onda je mjed ili bronca.

Ako je traka za ogrebotine bijela, najvjerojatnije je proizvod iz silumina i ne bi se trebao kupiti.

  • Izmjene od polimernih materijala su zasebna kategorija ventila. Takve slavine su instalirane za grijanje, sastavljene od polipropilenskih cijevi zavarivanjem.

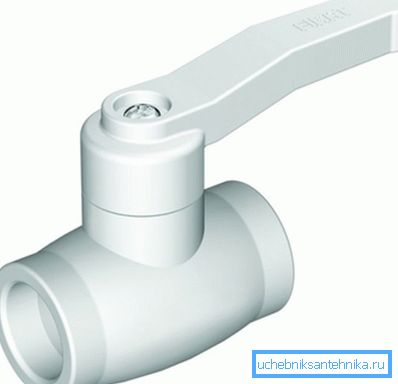

Polipropilenski kuglasti ventil

Karakteristična razlika između proizvoda izrađenih od polimernih materijala je veličina veća od dimenzija metalnih kolumni.

Što se tiče izdržljivosti, polimerni dodirovi praktički nisu niži od metalnih modifikacija, jer ne korize. Tipični primjeri polimernih ventila su ventili s polipropilenskim kućištem.

Kako je dizalica Mayevsky i što se koristi

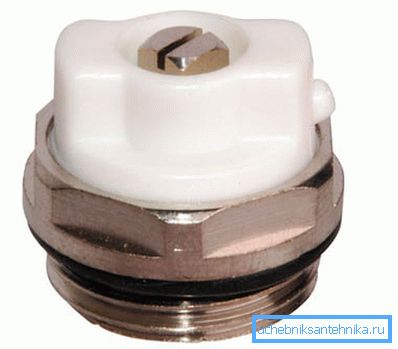

Mehanički odzračni zrak

Mayevskyova dizalica je kuglasti ventil. Svrha uređaja je oslobađanje zraka i / ili rashladne tekućine pri visokom tlaku u sustavu.

Tradicionalno, dizalica Mayevskog ugrađena je na gornjoj strani radijatora, gdje je pričvršćen kao utikač. Strukturno, proizvod je malen perilica s navojem na rubu. Metalna jezgra pribora rastopljena je u plastičnu kutiju.

Ventil se okreće oko svoje osi pomoću posebnog utičnog ključa ili uz pomoć odsječenog odvijača. Izbacivanje viška zraka kroz bočni otvor.

Upute za krvarenje zraka nisu ništa komplicirane:

  • Ubacimo odvijač u utor ili stavimo ključ na dršku.
  • Učinite vlastite ruke jednom okrenite suprotno od smjera kazaljke na satu i čujete šum - to ostavlja zrak.
  • Bleed zrak treba voditi svjedočanstvom mjerača tlaka na opremi za grijanje. Kada tlak dosegne preporučenu razinu (za autonomne sustave ne više od 1,5-2 bar), ventil se zatvara u smjeru kazaljke na satu.

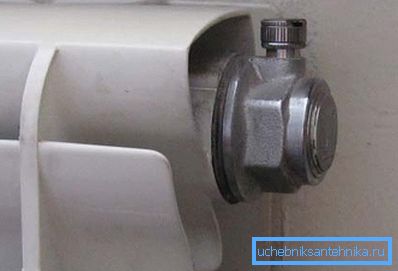

Automatski provjetravanje zraka

Važno: Zajedno s viškom zraka, rashladna tekućina može izaći iz ventilacijskog otvora, stoga biste trebali odvrnuti ventil tako da ispod njega držite mali spremnik.

Ako se u procesu sastavljanja sustava grijanja ispostavilo da ne postoji Mayevsky dizalica, možete dobiti instaliranjem konvencionalnog kuglastog ventila.

No, ovo rješenje ima nekoliko nedostataka:

  • Prvo, uobičajeni dodir izgledat će težak, a ne estetski ugodan.
  • Drugo, uobičajeni ventili ne pružaju adekvatnu udobnost kod strujanja zraka jer je izlaz takvog pribora velik.

Važno: Mayevskyova dizalica je mehanički ventil koji zahtijeva izravno sudjelovanje ljudi u praćenju parametara tlaka. Uz mehaničke uređaje na tržištu postoje automatski ventili za odzračivanje zraka koji rade kada tlak u sustavu premašuje dopuštenu normu.

zaključak

U članku smo naveli glavne vrste kuglastih ventila, kao i njihove strukturne i operativne značajke. Sada možete donijeti pravu odluku o tome kakav su zaustavni ventili potrebni za provedbu ovih ili drugih sustava grijanja (vidi i članak "Sanacija sustava grijanja - brinemo o zdravlju sustava grijanja").

Više korisnih informacija možete pronaći pregledavanjem videozapisa u ovom članku.
