Miješanje čvora za toplinski izolirani pod: imenovanje,

Jedinica za mješanje pumpe za podno grijanje je neophodan i vrlo važan dio sustava podnog grijanja, bez čega je normalni rad nemoguć. Razmotrit ćemo svrhu i načelo rada ove stranice, kao i naučiti samostalno sastavljati mikser.

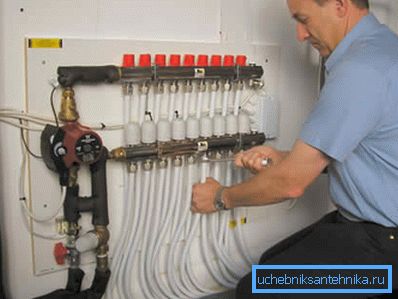

Modul miješanja za podno grijanje

imenovanje

Da biste bolje razumjeli svrhu jedinice za miješanje, razmislite o uređaju sustava podnog grijanja. U podnog estriha postavljaju metalne plastične cijevi koje cirkuliraju rashladno sredstvo.

Jedan kraj svake takve cijevi povezan je s razdjelnikom za napajanje, a drugi za skupljanje. Cijevi se postavljaju u obliku kontura jednog ili drugog oblika.

Vruća voda potječe od kotača za grijanje do razvodnika, zatim prolazi kroz konture grijane podove i ulazi u sabirni razvodnik, odakle se vraća u kotao koji se već hladi. U kotlu se ponovno zagrijava i ulazi u dovodni razvodnik.

Kuće su u pravilu opremljene kombiniranim sustavima grijanja, uključujući radijatore i grijane podove. Sredstvo za zagrijavanje zagrijava se kotlom.

Temperatura vode koja je prolazila kroz izmjenjivač topline kotla je oko 75 - 95 ° C, što je sasvim prihvatljivo za radijatore, ali nije prihvatljivo unijeti u konture poda.

Podno grijanje je niskotemperaturni sustav, koji zahtijeva nosač topline koji nije topliji od 35 do 50 ° C. Međutim, način rada kotla ne podrazumijeva takve vrijednosti, pogotovo jer ova temperatura očito nije dovoljna za radijatore.

Obratite pažnju! Kako bi se riješila postojeća kontradikcija, koristi se jedinica za miješanje vodenog podnog grijanja koja miješa tekućinu s povratnog kolektora u dovod tople vode, čime se snižava temperatura polaza do potrebne razine.

Načelo rada

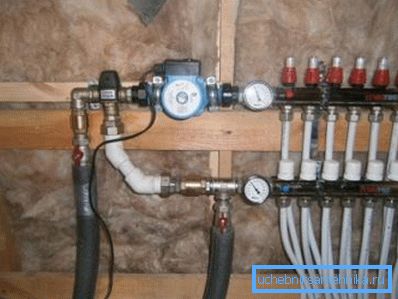

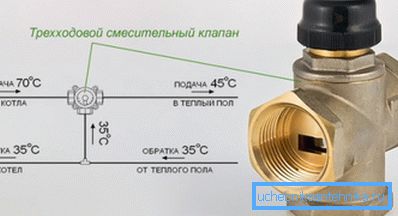

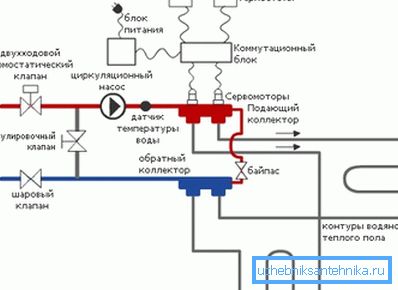

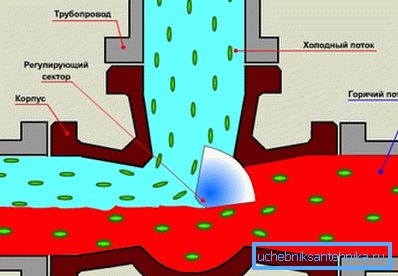

Načelo rada jedinice za miješanje temelji se na upotrebi trosmjernog ili dvosmjernog ventila. To je sanitarni uređaj koji ima dva ulaza i jedan izlaz (dva izlaza i jedan ulaz - ovisno o instalaciji i zadatku koji je u ruci).

Ventil ima tri položaja:

1. Ulaz 1 je otvoren, ulaz 2 je zatvoren, izlaz je otvoren;
2. Ulaz 1 je zatvoren, ulaz 2 je otvoren, izlaz je otvoren;
3. Oba ulaza i izlazi su otvoreni.

Upravljanje (prebacivanje) obavlja se ručno ili pomoću termostatske glave, također možete spojiti servo. Zainteresirani smo za opciju s termostatskom glavom.

Sada razmislite o radu cijelog web mjesta:

• Topla voda s temperaturom od 70 - 95 ° C isporučuje se u jedan od ulaza ventila;
• Cirkulacijska crpka i kolektor za napajanje rashladnika na konture poda povezani su s izlazom uređaja;
• Povratni razdjelnik sustava spojen je na povratnu cijev koja ide do kotla, međutim ima granu spojenu na drugi ulaz trostrukog ventila kroz koji protječe hladna voda u vruću vodu;
• Termostatska glava ventila ima daljinski senzor koji mjeri temperaturu vode u razvodniku;
• Termostat je postavljen tako da ako temperatura na usisnom razvodniku raste iznad predodređene vrijednosti, ventil zatvara ulazni otvor spojen na struju rashladnog sredstva iz kotla, a voda u podnim krugovima cirkulira u kratkom krugu bez kotla;
• Čim temperatura u razvodniku padne ispod predodređene vrijednosti, ventil opet otvara ulaz vode s vrućom vodom i poda počinje zagrijavati.

Obratite pažnju! U pravilu se u malim sustavima koristi dvosmjerni ventil u kojem nema mjesta na kojem je otvorena vruća voda i ulazni otvor spojen na povratni pogon je zatvoren. To uklanja ulazak pregrijane rashladne tekućine u sustav, jer je to puna nesreća.

Sorte i sastav

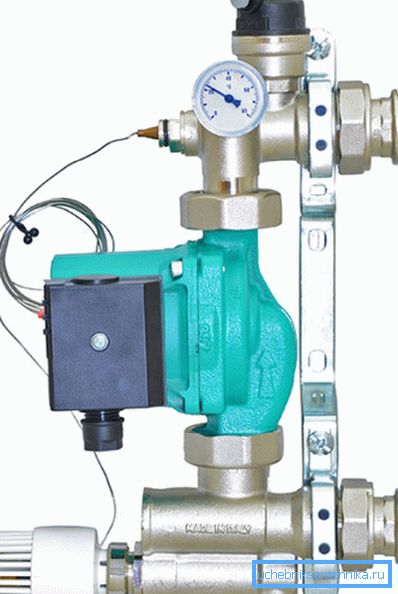

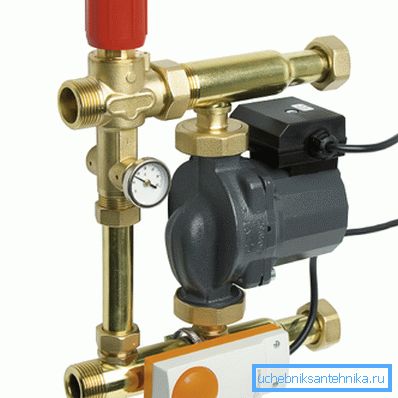

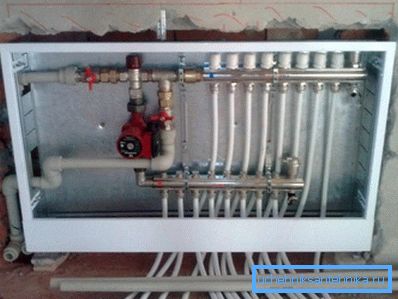

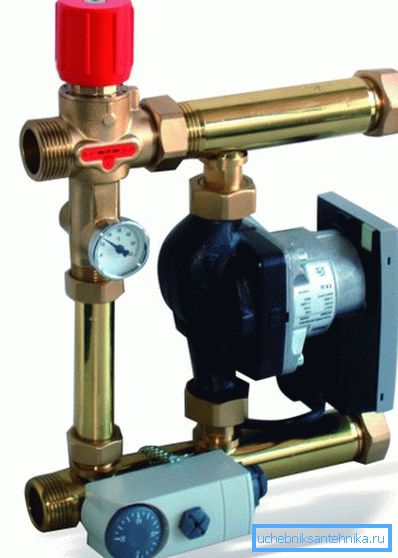

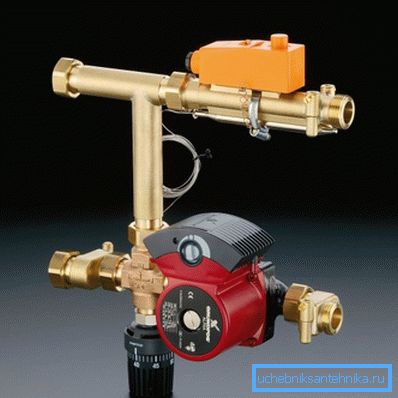

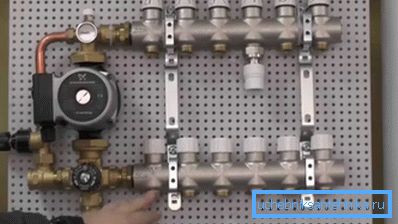

Tržište modernog vodoopskrbe u izobilju nudi gotove kolektorske čvorove s povratnim vodovodnim sustavom i odvojenim modulima miješanja s pumpom i svim potrebnim detaljima u kompletu. Većina proizvođača sustava podnog grijanja ima obje mogućnosti u zalihi.

Istovremeno, gotovo svaki dobavljač vodovodnih instalacija uvijek nudi sve dijelove potrebne za samonastavljanje sličnih komponenti, uključujući pumpe, ventile, mjerne uređaje, termostate s senzorima, slavine i sve potrebne dijelove za spajanje u jedan sustav. Iz tog razloga, danas nije problem montirati radni sustav miješanja vlastitim rukama, dok njegova kvaliteta neće biti gora od tvornice.

Obratite pažnju! Cijena modula tvornice bit će znatno veća od one samonastavljenog, a dostupnost visokokvalitetnih komponenata čini takvu montažu izvedivima čak i za amatera.

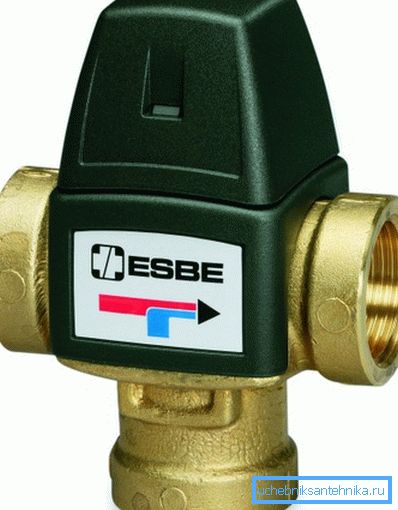

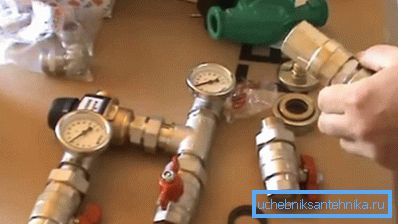

Za samonastavljanje potrebni su vam sljedeći dijelovi:

• Troputni ventil s termostatskom glavom i daljinskim senzorom;
• Nekoliko kuglastih ventila (2 - 5);
• Cirkulacijska pumpa;
• Dva termometra i jedan manometar;
• Razdjeljivač;
• Adapteri i bradavice za prebacivanje dijelova.

Obratite pažnju! U minimalnoj montaži, bez termometara i mjerača tlaka, možete isključiti i kuglasti ventili, ali to je vrlo nepoželjno.

montiranje

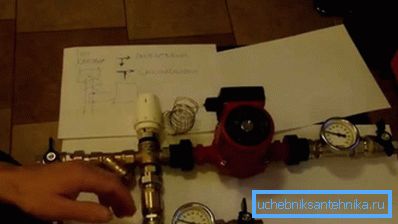

Ako se ne slažete s nadoknadom za tvornički sastav, pozovite našu pažnju. Da bi se to učinilo jasnijim, uzmite na primjer gotovi čvor i gradit ćemo se na njemu.

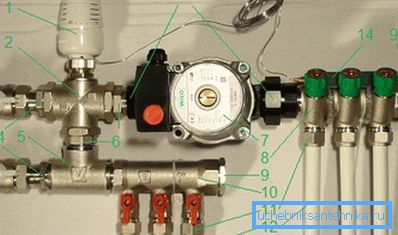

1. Počnimo s trosmjernim ventilom 1? (2). Vruću glavu (1) stavljamo na glavu daljinskim senzorom koji još ne dodiruju.
2. Na jedan ulaz ventila pričvrstiti kuglasti ventil američki? (3) pomoću spojne ploče 1? -? (4). Na drugi ulaz smo pričvrstiti jedan t-1? (5) koristeći bradavicu 1? (6). Zatim stavite isti kuglasti ventil kao ulaz mješalice.
3. Na izlaz ventila (označen kao "AB") povezujemo pumpu za cirkulaciju (7) maticom s navojem s ženskim navojem 1? (13). Na izlaz crpke spojite razdjelnik napajanja 1? - 8 (8).
4. Za slobodni izlaz čepa povezanog s ventilom i kuglastim ventilom spojite povratni razvodnik (10). Između čepa i kolektora poželjno je ugraditi termometar za nadzor temperature povratnog toka. Za pouzdanost, povratni ventil može biti opremljen s kontrolnim ventilom kako bi se spriječio protjecanje.
5. Sada uzeti senzor daljinskog temperaturnog zraka (14) i postaviti ga na razvodnik s pomoću stezaljki. Za točniji rad uređaja, ovo mjesto se može zagrijati.
6. Sakupljači su zatvoreni s utikačima (9), s pomoću priključaka (11) spajaju cijevi oblika toplog poda (12), a spojimo cijevi za dovodne i povratne cijevi koje dolaze iz kotao na kuglasti ventili.

Obratite pažnju! Preporučljivo je da sustav dobije dva termometra kako bi se pratila temperatura zaglavlja napajanja i povratka. To će vam pomoći da pravilno konfigurirate pumpu.

zaključak

Svaki čovjek, koji je barem jednom držao ključ u rukama, moći će s vlastitim rukama sastaviti čvor za miješanje na toplom podu. Sve što je potrebno je slijediti upute i gledati video u ovom članku.
