Miješanje čvorova za toplinski izolirani pod: uređaj i

Sustav podnog grijanja izvrstan je dodatak grijanju radijatora. Međutim, za razliku od tradicionalnih baterija, spada u uređaje za grijanje s niskom temperaturom, pa stoga, kada se ti sustavi koriste zajedno, nužni su ugradbeni čvorovi grijanog podova. U nastavku se bliži pogled na to što su ti uređaji, koji elementi se sastoje i koje funkcije obavljaju.

Zašto koristiti jedinicu za miješanje

Da biste shvatili zašto vam je potrebna mješalica za podnu vodu, prije svega trebate shvatiti kako sustav funkcionira, što ćemo učiniti ispod. Dakle, za radijatore i podno grijanje isporučuje se isti nosač topline. Štoviše, zagrijana je do maksimuma, tj. do temperature koja je potrebna za radijatore (do 95 stupnjeva).

Istodobno, temperatura podne površine prema sanitarnim standardima ne bi trebala prelaziti 30-31 stupanj, inače će biti neugodno hodati na ovom katu. Iz tog razloga, temperatura rashladne tekućine koja se ulazi u krug, ovisi o debljini estriha i vrsti podnog obloga, - 35-55 stupnjeva.

Iz toga slijedi da voda ne može biti isporučena izravno iz kotao na krug, budući da njegova temperatura može premašiti dopuštenu granicu. Samo, u svrhu spuštanja, termo-mikser se nanosi na toplom podu. Mješavina vruće rashladne tekućine s hladnijim, tj. povratna linija

Obratite pažnju! Ako se grijanje kuće ili stana provodi pomoću nisko-temperaturnih krugova, jedinice za miješanje nisu instalirane, jer u ovom slučaju nema smisla koristiti ih.

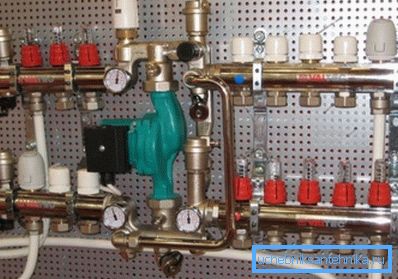

Čvor čvora za miješanje uređaja

Uobičajeno, rad razmatranja miješalice može se opisati na sljedeći način:

• Vruća rashladna tekućina se dovodi do kolektora za grijanje i tamo se nasloni na ventil za miješanje za grijani pod s termostatom.
• Ako je temperatura rashladne tekućine niža od potrebnog, ventil se aktivira, što dovodi do otvaranja napajanja hladnog rashladnog sredstva.
• Čim temperatura dosegne željenu vrijednost kao rezultat miješanja vrućih i hladnih tekućina, ventil zaustavlja protok vruće tekućine.

Moram reći da je grupa za miješanje grijane podove potrebna ne samo za podešavanje temperature, već i za cirkulaciju rashladnog sredstva u krugu grijanja. Stoga se sustav sastoji od sljedećih osnovnih elemenata:

Uz ova dva glavna elementa, sustav može biti:

• Bypass - štiti jedinicu za miješanje od preopterećenja.
• Zatvoreni i odvodni ventili.
• Otvori za zrak.

Valja napomenuti da izmjenjivač topline mora biti postavljen prije kruga, međutim, sam mjesto instalacije može biti različito:

• U sobi u kojoj se provodi sustav toplo poda.
• U kotlovnici.
• U blizini kutije za sakupljanje.

Vrste jedinica za miješanje

Glavna razlika u radu termomixera je u dizajnu distribucijskih ventila. Najčešći su dvosmjerni i trosmjerni uređaji. Slijedi detaljan pregled njihovih značajki.

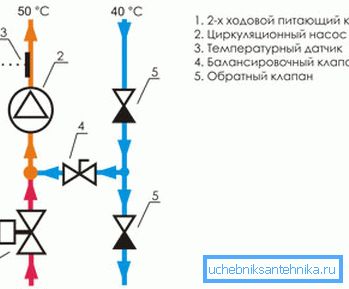

Dvosmjerni ventil

Dvosmjerni ventili također se nazivaju hranjenja. Na ovom uređaju ugrađena je termostatska glava koja sadrži tekući senzor koji je odgovoran za nadzor temperature u rashladnoj tekućini koja ulazi u krug grijanja.

Miješanje rashladne tekućine provodi se u skladu s gore opisanim principom, tj. kontinuirano se vrši povratni protok, a vruća tekućina samo kada je to potrebno.

Među prednostima ovog dizajna su:

• Sustav se nikada ne pregrije, što povećava njezin vijek trajanja.
• Ventil ima neznatan kapacitet protoka, koji osigurava glatku kontrolu temperature, tj. Bez iznenadnih promjena.

Iz tih razloga, većina stručnjaka, kada montiraju mješalicu za toplom podu vlastitim rukama, koriste dvosmjerne ventile.

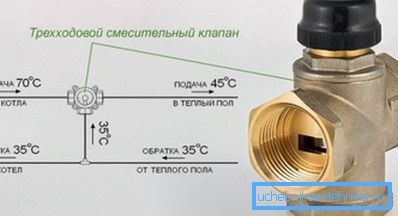

Tri puta mikser

Ovaj uređaj kombinira dvije funkcije:

• Ventil za uvlačenje premosnice.
• Balansiranje zaobilaznog ventila.

Njegova glavna značajka je miješanje hladne povratne linije i vrućeg nosača topline. Često se trotočni ventili opremljeni aktuatorima za upravljanje vremenskim ovisnim i termostatskim uređajima.

Smatra se da su trosmjerne mješalice univerzalne i neophodne u velikim sustavima, kao iu sustavima gdje se koriste kontroleri ovisni o vremenu.

Međutim, oni imaju neke nedostatke:

• Ne isključuje se mogućnost dobavljanja konture toplog poda signalom termostata vrućeg nosača topline s temperaturom od 95 stupnjeva Celzijusa. To može dovesti do oštećenja cijevi zbog prekomjernog tlaka. Nadalje, iznenadne promjene temperature smanjuju život sustava.
• Čak i minimalna promjena u postavkama uređaja može dovesti do značajne promjene temperature u krugu, što je povezano s velikom širinom pojasa uređaja.

Obratite pažnju! Trajnost sustava ovisi o kvaliteti gradnje jedinice za miješanje i kvaliteti odabranih materijala. Stoga, ove točke treba posvetiti posebnu pažnju u fazi dizajna sustava.

Značajke instalacije opreme

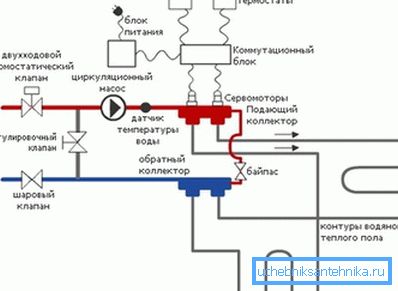

Postoji dosta mogućnosti za povezivanje opreme. Ispod je najpopularnija shema mješalice podno grijanje.

Omogućuje vam samostalno sastavljanje sustava povezivanjem svih važnih elemenata:

• kotla;
• Distribucijski čvor;
• Cjevovoda.

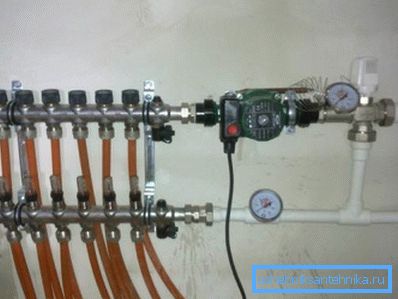

Prije montaže razdjelne jedinice morate postaviti zaštitni metalni ormar, koji se može otvoriti ili zatvoriti. U nekim je slučajevima čvor montiran potpuno otvoren, tj. u obliku štanda. U tom je slučaju pristup pojednostavljen, ali zaštita veze pati.

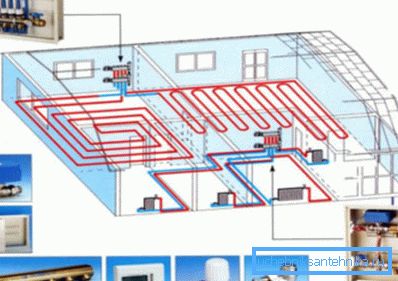

Mjesto za kabinet, u pravilu, se bira ovisno o lokaciji krugova. Ako se koriste više grana, preporučljivo je postaviti kabinet u sredinu, na istoj udaljenosti od kontura i blizu glavnih cijevi. Takva "srednja" lokacija pruža najbolje hidrauličke performanse.

Bolje je početi s montažom vlastitim rukama instaliranjem termometra i ventila za zatvaranje, koji bi se trebali nalaziti na svim izlazima sklopova. Najčešće se dijelovi za podešavanje rada hrane i povratnog toka nalaze u skupu kompleta kolektora.

Fokusiranjem na shemu moguće je pravilno i prilično brzo instalirati razdjelni čvor, spojiti cijevi za dovod i pražnjenje, te također osigurati da se jedan ili više sklopova može isključiti, što može biti potrebno za vrijeme rada sustava.

Dijelovi su spojeni pomoću kompresorskih armatura, instalacijskog pribora, koji uključuje:

• matice;
• čahure;
• Prstenovi za prstenove.

Savjet! Za montažu sustava bolje je koristiti mjedene armature, unatoč činjenici da je njihova cijena veća. To je zbog činjenice da se na njihovim unutarnjim zidovima gotovo da nema akumulacije.

U slučajevima kada promjer dijelova ne odgovara, koriste se adapteri.

Kratke upute za montažu su sljedeće:

• Prije svega, dvije cijevi su spojene na distribucijsku jedinicu - dovod rashladnog sredstva i povratni protok.
• Zatim spojite elemente konture.
• Zatim se elementi sustava instaliraju u sljedećem slijedu:

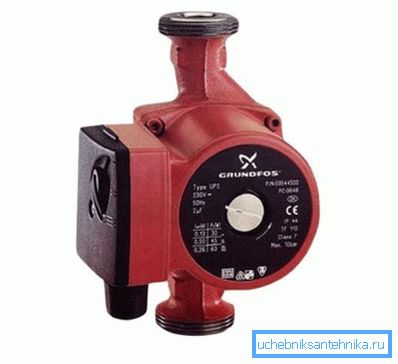

• cirkulacijska pumpa;
• izlaz zraka;
• odvodni penis;
• trosmjerna miješalica.

Ovaj sustav omogućuje vam potpunu kontrolu procesa grijanja.

Obratite pažnju! Rad opisanog sustava potpuno ovisi o kotlu za grijanje - snižavanje temperature ili ograničavanje protoka rashladnog sredstva dovodi do smanjenja temperature grijane podnice.

Ovdje, zapravo, svi osnovni elementi instalacije distribucijskih čvorova.

zaključak

Mješalice su neophodni element za sustave grijanja koji kombiniraju tradicionalne radijatore s toplim podom. Štoviše, trajnost grijane podove ovisi o kvaliteti distributera. Stoga, kvalitetu instalacije ne smije biti manje pažnje nego polaganje toplog poda.

S videozapisa u ovom članku možete saznati dodatne informacije o ovoj temi.
