Montaža radijatora: odabir, instalacija i vrste držača

Grijači radijatora obično se postavljaju pod prozore. Samo ponekad projekt pruža drugu lokaciju. Za ugradnju grijača koji se koriste za zidnu ili podnu montažu radijatora radijatora. Trenutno imamo mnogo vrsta.

Uređaj za grijanje radijatora je vrlo raznolik.

Odabir i ugradnja pričvrsnih elemenata

Prilikom odabira elemenata za pričvršćivanje trebali biste voditi takvi trenuci:

  • materijal od kojeg se izrađuju radijatori;
  • veličine baterije;
  • zidnog materijala;
  • dimenzije prozora, njihov broj i značajke lokacije;
  • projekt dizajna soba.

Obratite pažnju! Uputa upozorava da je težina grijača, deblji držač trebao biti. Materijal radijator i pričvršćivači moraju odgovarati jedni drugima.

Nakon ocjenjivanja gore navedenih aspekata, možete točno odabrati vrstu držača i odrediti željeni broj držača.

Pričvršćivači proračuna

Udaljenosti koje se moraju održavati prilikom instaliranja baterija.

Kada se instaliraju ispod prozora, održavaju se sljedeće udaljenosti:

  • od kata treba biti najmanje 8-12 cm;
  • na zidove oko 3-5 cm;
  • na prozorske daske ne manje od 6-10 cm.

O tome koliko je montaža potrebna za radijator.

Njihov broj ovisi o duljini grijalice.

  1. Kada su djelići mali - do 10 komada, na vrhu se stavlja 2 držača, a drugo je postavljeno ispod.
  2. Ako se baterija sastoji od 10-14 ćelija, na vrhu se ugrađuju 3 nosače, 2 ispod.
  3. Ispod svakog od sljedećih 4-7 dijelova baterije od lijevanog željeza i 10 analognih aluminijskih i cjevastih s vlastitim rukama, na vrhu i dnu dodaje se jedna podrška.

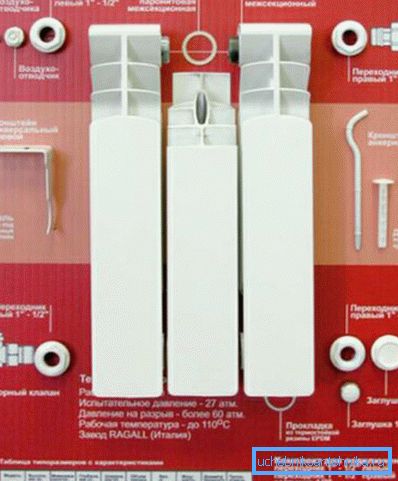

Svaki detalj ima svoje mjesto

Označavanje za držače za montažu

Vrlo je važno pitanje kako označiti priključak za radijatore.

  1. Najbolja opcija je kada se grijač nalazi točno u sredini prozora. Na temelju toga pronađite središte otvora na zidu i nacrtajte okomitu crtu.
  2. Nadalje, postoje 2 opcije. Ako je ožičenje niže, nacrtajte vodoravnu crtu koja označava gornji rub baterije. Kod ugradnje radijatora sa bočnim spojem, važno je postaviti cijevi za grijanje. U tom slučaju, odvojite vodoravnu crtu koja dolazi iz opskrbe (gornje) cijevi.
  3. Izmjerite razmake između držača na bateriji. Odgoditi ih u odnosu na nacrtane linije.

Vrste nositelja

Kuke na čeličnoj ploči.

Redoslijed i pravila ugradnje baterija ne ovise o vrsti, već se mijenja samo vrsta držača.

Podupirači radijatora lijevanog željeza

Nosači za radijatore od lijevanog željeza su najdeblji i najteži, jer tijekom godina bi trebao zadržati puno težine. Ove zakrivljene igle ili ravne kuke napravljene su odvojeno ili pričvršćene za čeličnu traku od 2-3 komada.

Proizvodi nisu obojeni niti se na njih primjenjuje bijela (standardna) prevlaka. Za narudžbu možete odabrati drugu boju.

Najčešći takav nosač za radijatore od lijevanog željeza.

U držaču pin - čeličnog lima.
  1. Držači držača od lijevanog željeza.
  2. Podesivi čelični nosači. Omogućuju mijenjanje razmaka između zida i radijatora, istodobno podrezivanje baterije vodoravno i visine.
  3. Čelični nosači.
  4. Nositelji grupirani na metalnu traku.

Obratite pažnju! Prije kupnje razmotrite veličinu nosača. Izrađene su ispod pričvrsnih sekcija s različitim dubinama. U svakom slučaju, držač mora osigurati da razmak na zidove bude manji od 30-50 mm.

Osim pribadača za baterije, izrađene su kuke od lijevanog željeza. Dovršeni su s klinovima. Proizvod se montira na sljedeći način: bušena je rupa u koju se uvlači plastični klin. U njemu je pričvršćen držač, koji ima navoj na jednoj strani.

Kratke trake za instalaciju.

Uz zid pričvršćenje, također postoji vanjska instalacija od lijevanog željeza uz pomoć nogu. Njihova cijena ovisi o tome može li se njihova visina podesiti ili ne.

Gornji lukovi, koji pričvršćuju dijelove na nosaču, također se razlikuju. Izrađene su od čelične žice ili imaju oblik lanca pokretnih konjugiranih veza. U svakom slučaju, radijatori su pričvršćeni na zaustavljanje pomoću vijaka i lukova.

Spojnice za bimetalne i aluminijske baterije

Univerzalni držač za bimetal i aluminij.

Pričvršćivanje za aluminijske radijatore i bimetal slične analogu za lijevano željezo, ali je izrađen od tankih metala.

  1. Najviše traženi kutni univerzalni držači za obje vrste uređaja. Oni su na vrhu i na dnu su opremljeni udubljenjima za kolektora. Zbog toga se mogu montirati i lijevo i desno.
Podne police.
  1. Noge za bimetal i aluminij ne proizvode. No, oni proizvode police koji omogućuju postavljanje baterija na pod. Prvo, takva potpora pričvršćena je na pod, a na njemu se postavlja i pričvršćuje radijator.

Korištenje podnih nosača je optimalno kada zidovi ne mogu držati dodatnu težinu. Na primjer, teško je montirati radijatore na sendvič panele, staklo i gipsane ploče.

Podrška za čelične aparate

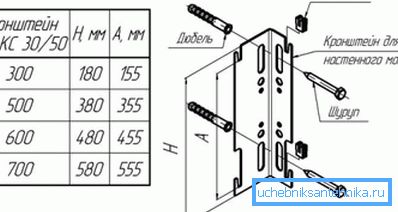

Standardni hardver za radijatore na ploči.

Postoje dvije vrste takvih uređaja: paneli i cjevasti kolege.

Potrebni su različiti tipovi zatvarača.

  1. Posebne zagrade zavarene su na stražnjim zidovima ploče baterije. Uz pomoć, uređaji su obješeni na zagradama. Ova montaža za čelične radijatore ima poseban oblik, namijenjen zagradama.

Obratite pažnju! Prilikom postavljanja panela trebate pažljivo pratiti okomiti položaj zagrada, jer 4-6 spajalica trebaju točno udariti kuke. Potrebno je da je zid bio apsolutno glatki i ravnomjeran.

  1. Budući da je težina radijatora mala, to će biti dovoljno da ga popravite na zagradama na vrhu. Od dna možete staviti nosače, oni će mu dati vodoravni smjer. Drže se za nosače s kukama i samo se naslanjaju na zid.
  2. Za veću pouzdanost, dio za montažu čeličnih radijatora okrenutih prema zidu se širi.

Donja tablica prikazuje dimenzije opisanih držača.

Model nosača Duljina, u centimetrima Ukupna visina u centimetrima (N) Udaljenost između gornje i donje udice u centimetrima (A)
LK-KS / 30 30 18 15.5
LK-KS / 50 50 38 35.5
LK-KS / 60 60 48 45.5
LK-KS / 70 70 58 55,5

Postoje posebne trake za jednostavnu instalaciju. To su metalne trake s plastičnim stezaljkama odozdo i odozgo. Ovom metodom učvršćenja držača na radijatoru nije potrebno. Trake su pričvršćene na zid, baterija je umetnuta u njih, drže ih plastične kuke.

Naslon za pričvršćivanje radijatora cijevi za grijanje nalikuje proizvodu za analogni presjek.

Također se sastoji od kuka, samo različite veličine, opremljene plastičnim oblogama.

SMB mount.
  1. Proizvođači također proizvode posebni držač SMB s kuka za cijevi.
  2. To je čelična ploča s plastičnim zatvaračima i podlogu za policu akumulatora ispod.
  3. Takve se pričvrščivače mogu koristiti kada je težina radijatora napunjena rashladnom tekućinom ne više od 100 kg.
  4. Instalacija baterije ovdje je vrlo jednostavna. Instalirajte uređaj na nosač, pričvrstite ga na isječke. Oni koji su uhvatili obližnju cijev, uhvati.

Postoji i drugi model za pojednostavljenu instalaciju - SVD držač. Sastoji se od dva čvora. Prva je fiksirana na zidu, a druga na bateriji. Prilikom postavljanja uređaja, oni se spajaju i povezuju petlju čelika.

Podnošenje takvih baterija može se dogoditi uz pomoć cjevastih zaustavljanja zavarenih u tvornici ili stalcima s kukama. Na njima je napunjen uređaj, a sam stalak za pričvršćivanje radijatora pričvršćen je na pod.

zaključak

Postoji nekoliko vrsta nosača za grijanje radijatora. Oni mogu biti i zid i pod. Standardni modeli su pouzdani, međutim, teže ih je montirati. Alati i trake za pojednostavljenu instalaciju štedi troškove rada i vremena, ali je njihov trošak veći.

Videozapis u ovom članku sadrži vizualne informacije.
