Montaža radijatora vlastitim rukama: vrste krugova i

Za grijanje vašeg doma ili apartmana možete pružiti različite načine, ali u ovom slučaju zainteresirani smo za instalaciju bimetalnih radijatora vlastitim rukama ili sličnim grijačima iz drugog metala. Pokušat ćemo vam reći ne samo kako objesiti i pričvrstiti baterije na cijevi, već o samim krugovima, njihovim prednostima i nedostatcima, a također ćete naučiti o nekim nijansama potrebnim za učinkovito funkcioniranje i maksimalnu učinkovitost.

Sve to ćete naučiti u nastavku teksta, a pored toga možete pogledati i tematsku demonstraciju videozapisa u ovom članku.

Ugradnja aluminijskih radijatora vlastitim rukama tijekom remonta

Grijanje radijatora

Za montažu čeličnih radijatora vlastitim rukama ili analogima bilo kojeg drugog metala potrebno vam je izvor grijanja, koji su različiti kotlovi.

Oni mogu biti plin, električni, dizel, kruto gorivo, kao i univerzalni, to jest, imaju mogućnost raditi u različitim oblicima. Osim toga, svaka od ovih vrsta kotlova podijeljena je u podvrste, na primjer, plinski kotao može biti konvekcija (tradicionalna) ili kondenzacija (niske temperature).

Vrste kontura

Dijagram ožičenja pojedinačnih cijevi
  • U oba autonomnog i centraliziranog sustava grijanja, možete pronaći jedan-cijevni sustav spajanja, dijagram koji vidite na gornjoj slici. Bit rada ovdje je kako slijedi - rashladna tekućina iz kotla se napaja kroz petlju cijevi, koja je i tok strujanja i povratna petlja. Na putu do njega, uz pomoć manjih cijevi, radijatora padaju, ispada da voda, nakon što prođe kroz ovaj grijač, vraća natrag u cijev.
Zaobići vezu
  • Glavni problem takvog sustava spajanja je da rashladno sredstvo prolazi kroz bateriju gubi svoju prvobitnu temperaturu i vraća se na cijev koja je već nešto hlađena. i više grijača ugrađenih u jednom krugu, hladnija voda će biti na kraju, stoga upute ne preporučuju korištenje više od tri ili četiri komada po krilu.
  • Da bi se nekako nadoknadilo gubitak topline, zaobljenje se postavlja ispred radijatora između napajanja i povratka - cijev koja povezuje ovaj feed i povratak, kao što je prikazano na vrhu fotografije, ali u osnovi ovaj uređaj ne može riješiti problem. Jedan sustav cijevi grijanja je mnogo ekonomičniji od dvoslojnog sustava grijanja jer se ovdje grije manje vode, pa se potrošnja energije kotla smanjuje.
Dvostupanjska shema grijanja
  • Dvocijevni sustav grijanja zahtijeva zagrijavanje veće količine rashladnog sredstva., jer su uključeni dva kruga - za opskrbu i povrat rashladnog sredstva. No instalacija radijatorima od lijevanog željeza s vlastitim rukama ili njihovim analogima može se postići gotovo bez gubitka topline, ovisno o udaljenosti baterije od kotla.
  • Stvar je u tome što takav sustav osigurava opskrbu tople vode kroz jednu cijev, bez vraćanja hladne vode na nju. - ohlađena rashladna tekućina se ispušta u povratnu cijev ("povratna cijev"), tako da se ne hladi do posljednjeg radijator kroz koji je cijeli sustav u petlji. Dvokrilna shema je vrlo pouzdana i prikladna, iako osigurava određeni otpad materijala i grijanje dodatne vode.
Shema spajanja radijatora i podnog grijanja
  • A ovdje je još jedan shematski dijagram - ovdje možete vidjeti kako postaviti biometrijske radijatore vlastitim rukama zajedno s grijanim podnim sustavom iz jednog izvora grijanja. (kotlovnica na određenom gorivu). Problem montaže takvog kruga je da za radijatore temperaturu rashladne tekućine obično treba oko dvostruko više nego za vodu grijani pod, a kotao proizvodi tekućinu sa samo jednom temperaturom. Stoga se u takvim slučajevima koristi trosmjerni termostatski ventil koji se na dijagramu nalazi na jedinici crpke.
  • Imajte na umu da je ovdje sustav dvoslojna i rashladna tekućina kroz dovodnu cijev dobiva s jednom temperaturom i na baterije i na toplom podu. Ali prije konture poda, prolazi kroz trostrani termostatski ventil i kada pod dostigne potrebnu grijanje, ventil se zatvara i vruća voda se ispušta u povratnu cijev (to je dobro prikazano na dijagramu).

Na primjer, možete koristiti, primjerice, nisku temperaturu (kondenzaciju), ali tradicionalni (konvekcijski) kotao (cijena je znatno niža) u 70 ° C modu, ali pod će se zagrijati na 30 ° C ili bilo koji drugi termostat montiran temperatura.

Montaža radijatora

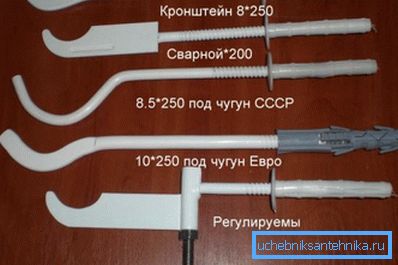

Podesivi i neizmjenjivi nosači

Ako je baterija montirana, a ne podna, a za učvršćivanje na zidu koriste se različiti podesivi i neizmjenjivi nosači - točnost ugradnje grijača i njegova kompatibilnost s priključcima kruga grijanja ovise o njihovoj instalaciji.

Stoga, prije bušenja rupa za nosače, ne smijete samo postavljati rupe na strogo vodoravnoj razini, nego također uzeti u obzir savijanje držača, jer će baterija, sjedajući na njemu, pasti malo niže (sve ovisi o strmini luka na držaču).

Prije svakog radijatora na dovodnoj i povratnoj cijevi potrebno je instalirati zaporne ventile (kuglasti ili stožasti ventili) kako bi mogli po potrebi ukloniti uređaj tijekom sezone grijanja bez ispuštanja vode.

Dizalice Mayevsky

Utaknite slavinu Mayevsky u jedan od gornjih ulaznih priključaka za slobodni radijator, kao na gornjoj slici, tako da možete puhati zrak iz bilo koje baterije ili sustava bez potrebe za ispuštanjem vode (uštede su očite).

Prilikom postavljanja baterija u konturiju od čelika, koristite vuču i za kontinuiranu propilen s istim spojnim elementima, najbolje je upotrijebiti gumenu traku za pečat, ali u jednom i drugom slučaju upotrijebite Unipack sanitarnu pasta - dobro ožičuje navojnu vezu.

Napomena. Ako imate autonomni sustav grijanja, ne biste trebali koristiti radijatore od lijevanog željeza, jer se dugo zagrijavaju i trebaju puno vode. Takvi uređaji su dobri za centralizirane sustave.

zaključak

Ne zaboravite da instalacija aluminijskog radijatora uvijek podrazumijeva korištenje antikorozijskih aditiva u sustavu. Zbog toga je upotreba aluminija poželjna samo u autonomnim sustavima, gdje sami napunite rashladnu tekućinu.
