Montaža radijatora. vrste ožičenja. označavanje i ugradnja

26-07-2018
Grijanje

Neovisna ugradnja grijaćih radijatora je vrlo naporan proces, ali ne i vrlo kompliciran. Glavna stvar ovdje je slijediti određena pravila i učiniti sve pažljivo.

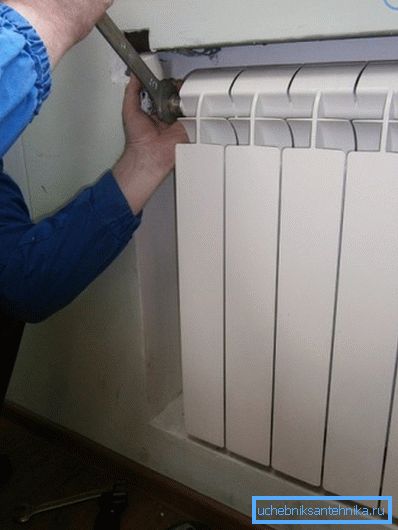

Nezavisna instalacija baterija.

Vrste ožičenja

Kako bi se radijator ispravno ugradio, potrebno je znati koja je vrsta rasporeda grijaćih cijevi. Donja tablica opisuje ove vrste.

Vrsta veze Posebne značajke
Jednostrani lateralni Opskrbna cijev spojena je na gornju granu cijevi akumulatora, "povratna cijev" - na donji analogni. Takva povezanost pridonosi najvećoj disipaciji topline.
donje rublje Ova vrsta ožičenja se koristi kada su cijevi za grijanje skrivene ispod podnožja ili poda. Priključci za dovod i odvod nalaze se ispod, usmjereni su vertikalno na pod.
dijagonala Takva veza je optimalna ako se baterija sastoji od 12 ili više dijelova. S njom je dovodna cijev spojena na gornju granu cijevi na jednoj strani radijatora, a cijev za ispuštanje spojen je s donjom graničnom cijevi na stražnjoj strani.
dosljedan Koristi se s zatvorenim krugom grijanja, tj. rashladno sredstvo cirkulira pod pritiskom unutar mreže. Na uređajima, kako bi se isušilo suvišni zrak, stavljaju se slavine Mayevskog. Važan nedostatak takvog izgleda je da kvar ili popravak baterije podrazumijeva potpuno isključivanje sustava grijanja.
istovremen Ovdje se koristi ožičenje, pri čemu se toplom vodom isporučuje toplinska cijev ugrađena u grijanje. Povlačenje je isto. Ulazni i izlazni ventili omogućuju popravak baterija bez zatvaranja cijele mreže. Minus: uređaji se ne zagrijavaju dovoljno ako je radni tlak nizak.

Što treba razmotriti

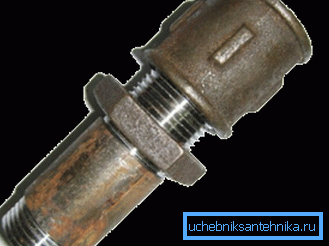

Sanitarni sgon dopušta bez zavarivanja plinom.
  1. Kada samonastavljanje baterija, odaberite vrstu ventila za radijatore. Montaža ventila na radijatore s kugličnim tipom s "američkim" je prilično složena i zahtijeva dobre vještine.
  2. Da biste baterije spojili na mrežu, trebat će vam cjevovodi koji imaju nit koja odgovara dimenzijama cijevi i cijevi.
  3. Rukavice su omotane oko rukava. Zatim se uvijte i umetnu u radijatore.
  4. Prije nabavke aparata pazite da pribor za pričvršćivanje radi instalacije radijatora odgovara materijalu koji se koristi za izradu zidova.

Obratite pažnju! Da bi zrak mogao otpuhati s baterija, trebali bi ih staviti na Mayevskyove slavine. Neki modeli uređaja opremljeni su već u tvornici.

Važna pravila

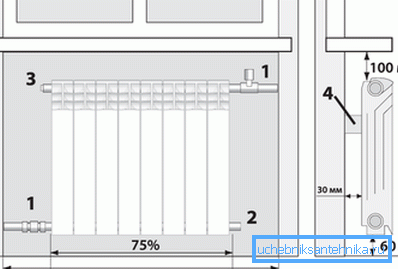

Udaljenost koja se mora održavati.
  1. Odsjeci cijevi prikladni za radijatore trebaju biti postavljeni laganim nagibom u smjeru protoka rashladnog sredstva. Ako su postavljeni točno vodoravno, u uređaju će se akumulirati zrak koji će smanjiti prijenos topline. 1 metar cijevi treba se naginjati u smjeru protoka vode, najmanje 5 mm.
  2. Instalacija grijaćeg radijatora vlastitim rukama treba biti načinjena tako da se njegova srednja os podudara s središnjom osi otvora prozora. Dopušteno odstupanje do 20 mm.
  3. Od poda do dna radijatora mora biti najmanje 60 mm.
  4. Od dna prozora prag prema vrhu uređaja, udaljenost mora biti 50-100 mm.
  5. Pravila za ugradnju radijatora kažu da razmak između zida i baterije treba biti 30-50 mm.
  6. Prilikom ugradnje uređaja za grijanje preduvjet je strogo pridržavanje vertikalnih i horizontalnih boja.
  7. Slijedeći razmatranja tehnologije i estetike, baterije smještene u istoj prostoriji trebaju biti smještene na istoj razini.

Postupak instalacije

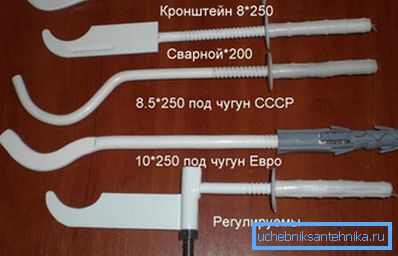

Na fotografiji se nalaze različite zagrade.

Instalacija grijaćih radijatora uključuje preliminarni izračun broja njihovih dijelova u svakom od objekata stanovanja. Informacije o takvim izračunima mogu se naći na našoj web stranici.

Obilježavanje i ugradnja zagrada

Specifikacija instalacije grijaćih radijatora osigurava da na svakom 5-7 dijelova baterije mora biti jedan nosač na vrhu i jedan pričvrsni element na dnu.

  1. Uzevši u obzir ovo pravilo, označite mjesta montaže držača.
  2. Zatim morate izbušiti rupe.
  3. U njih su umetnuti klinovi, u koje su vijci vijčani.
  4. Pravilnim označavanjem uređaj će čvrsto ostati na montiranim držačima i čvrsto se osloniti na njih.

Naknadna instalacija grijaćih radijatora vlastitim rukama leži u spajanju uređaja na cijevi.

Alati i potrošni materijal

Trebat će vam tip momenta momenta s dimenzijama. To omogućava strogo promatranje momenta zakretnog momenta. Poznato je da cijevi nosača topline cirkuliraju pod pritiskom.

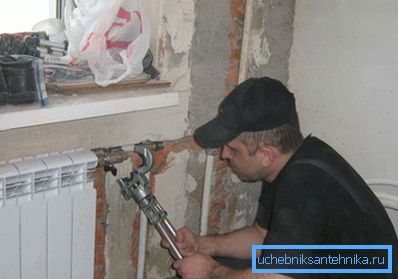

Zatezanje spojeva najbolje je s zakretnim momentom.

Obratite pažnju! Ako su spojevi nepropusni, to će rezultirati curenjem. Prekomjerno zatezanje može otkinuti niti na spojnim elementima. Kako bi se to spriječilo, moderni modeli radijatora dovršeni su putovnicom. Upute u njemu ukazuju, između ostalog, veličine momenta momenta.

Također će trebati brtveni materijal i traku za brtvljenje vodova, čija je cijena mala.

Instalacija instrumenata

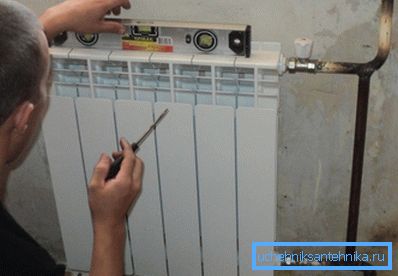

Viseći uređaj, trebali biste provjeriti njegovu razinu.
  1. Ako se baterije stavljaju tijekom popravka, prije njihova instaliranja morate isključiti krug grijanja i od njega izdvojiti rashladnu tekućinu.
  2. Prije svega, uređaj je obješen na zagradama.. Nadalje, uz pomoć razine, provjerava se ispravnost njenog horizontalnog i vertikalnog položaja.
  3. Zatim iz ure aja uvijene letvice.
  4. Ako je sustav grijanja pojedinačna cijev, između akumulatora i cjevovoda treba spojiti ventil opremljen premosnicom.. U slučaju dvokrilnog kruga, samo za brisanje s vijčanim ventilom koristi se za spajanje.
  5. Instalacija biometrijskih radijatora za grijanje se nastavlja svojim međusobnim povezivanjem uz pomoć navojnih sgons s cijevi. Za nepropusnost zglobova koristi se pečat.

Obratite pažnju! Treba imati na umu jednu stvar. Ugradnja čeličnih radijatora, kao i bimetalnih i aluminijskih analoga je drugačija u tome što, do kraja njihove instalacije, ne biste trebali ukloniti zaštitnu ambalažu.

Značajke instalacije baterije od lijevanog željeza

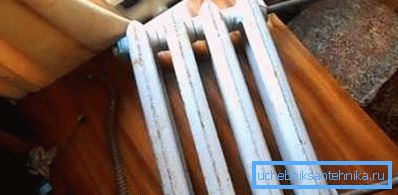

Razumljuje radijator s dva tipka.

Takvi radijatori teško se mogu nazvati graciozanima. Međutim, lijevanog željeza vrlo dobro zadržava toplinu, postepeno ga zrači u prostoriju.

Prije instalacije, radijator bi trebao odvrnuti i ponovno podesiti bradavice, a zatim ga ponovno sastaviti.

  1. Najbolje je rastaviti uređaj na metalnom radnom stolu. Potrebno je djelovati s dva ključa hladnjaka koja su umetnuta u rupice za gornje i donje bradavice.
  2. Kako bi se stvorila poluga (za povećanje primijenjene sile) i za pouzdano učvršćivanje, u uho alata umetnite metalnu šipku ili gredu koja pričvršćuje donju maticu.

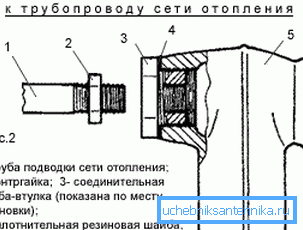

Radijatorski dijagram ožičenja.
  1. Za zaustavljanje neravnoteže, obje veze moraju se odvijati istodobno.
  2. Prije rada, saznajte smjer nit, može biti lijevo i desno. Da biste to shvatili, trebate staviti uređaj ispred vas licem prema gore. Zatim će lijeva nit biti na lijevoj strani i desno s desne strane.
  3. Odvijte matice i izvadite dio. Učinite isto sa svim elementima radijatora.
  4. Zatim, obrnutim redoslijedom, skupite ih u jednu bateriju, s unaprijed izračunatim brojem dijelova za grijanje određene prostorije.
  5. Nakon instalacije uređaj je pod tlakom, ako dođe do propuštanja, bradavica se prilagođava na problematičnom području.

Obratite pažnju! Nosači na drvenim zidovima ne mogu držati mase željeznih baterija. Na temelju toga, uređaji trebaju biti opremljeni podnim nosačima.

zaključak

Instalacija grijaćih radijatora zavarivanjem plinom - rad je prilično složen i skup. Za instalaciju uređaja najbolje je koristiti sgony. Videozapis u ovom članku ilustrira proces.
