Montaža radijatora: značajke dizajna, ugradnja lijevanog

U ovom ćemo članku govoriti o tome kako samostalno izvršiti instalaciju radijatora koristeći raspoložive alate i potrošne materijale. Naime, nećemo se usredotočiti na dijagram ožičenja, budući da na našem portalu postoje relevantni članci i detaljno razmotriti kako instalirati baterije različitih izmjena.

Instalirajte radijator za sve

Uvodni brifing

Tema članka daje znatan interes jer je cijena usluga profesionalnih vodoinstalacija visoka, dok će se s izvedbom rastavnih radova zasigurno upravljati samim sobom i uštedjeti novac na taj način.

Prije nego što razmotrimo trenutne metode instaliranja radijatora, razgovarati ćemo o značajkama dizajna tih uređaja koje treba razmotriti tijekom instalacije.

Mogućnosti građenja

Položaj akumulatora po razini vode

Sve baterije za grijanje, bez obzira na proizvodne materijale koji se koriste u njihovoj proizvodnji, kao i, bez obzira na veličinu i konfiguraciju, imaju ulaz i izlaz. U većini uređaja koji se prodaju, te rupe se dupliciraju kako bi omogućile i gornju i donju vezu.

Tijekom instalacije, dio tehnoloških rupa ostaje neiskorišten. Kako bi se osigurala nepropusnost naprave, koriste se posebni utikači koji su uvijeni u tehnološke otvore.

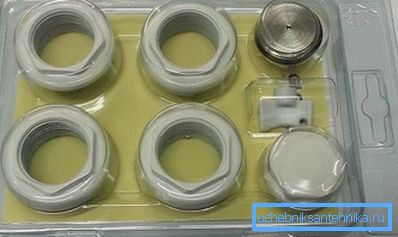

Izvorni pribor za montažu radijatora 3 4

Standardna oprema grijača nije opremljena potrebnim utikačima i spojnicama (spojni elementi za parenje s cjevovodom). Stoga će se zatražiti dodatna narudžba za kupnju posebnog pribora za montažu radijatora.

U pravilu, ove setove su standardne i prikladne za bočne ili križne veze. Ali postoje baterije dizajnirane za donju ulaznu cijev ulaznih i ispušnih cijevi. U ovom slučaju, uz glavni set instalacije, morat ćete kupiti posebnu montažu za povezivanje s usko povezanim priključcima.

Druga važna značajka naprave za grijanje s kružnim rashladnim sredstvom je mogućnost postavljanja na zid ili pod. U ovom iu nekom drugom slučaju, trebat ćete kupiti posebne nosače hardvera, izmjene koje ćemo razmotriti u opisu instalacijskog rada.

Ugradnja radijatorskih grijaćih tijela

Na fotografiji, lijevanog željeza baterija nakon instalacije

Konstrukcije lijevanog željeza optimalno su rješenje za ugradnju u centralizirane sustave iu autonomnim sustavima gravitacijskog tipa konstruiranim kotlovima s vanjskim ekspanzijskim spremnikom. Instalacijska shema grijaćih radijatora od lijevanog željeza ovisi o vrsti cjevovoda, kroz koju će se isporučiti rashladna tekućina i voda koja je ostavila temperaturu.

Razmislite o instalacijskim uputama najčešćeg hladnjaka od lijevanog željeza s tri prsta.

Tri prsta je popularno nazvan, budući da se tri prsta uklapaju u jaz između sekcija.

  • U početnoj fazi označite mjesto na kojem će se izvršiti instalacija.. Tradicionalno, ovo je mjesto pod prozorom. Izbor ovog mjesta nije slučajan, jer omogućuje postizanje optimalne konvekcije (cirkulacija toplog i hladnog zraka) u okviru grijane sobe. Mjerimo prozorsku plohu i određujemo njezin centar. Zatim izmjerite duljinu uređaja koji želite instalirati, odredite njegov središnji položaj i označite duljinu na zidu, poravnajte središta.
  • Nacrtajte horizontalnu liniju koja će odgovarati gornjoj liniji baterije. Ova linija treba biti smještena strogo vodoravno, što se može odrediti pomoću razine vode.

Važno: Ako su baterije instalirane s nagibom, postoji velika vjerojatnost da će se zračni utikači oblikovati u odvojenim odjeljcima.

  • Nacrtajte okomite linije koje će odgovarati sredini praznina između najudaljenijih dijelova..

U pravilu, četiri zagrada su dovoljna za instalaciju uređaja - dva na dnu i dva na vrhu. No, ako je zid star ili se baterija sastoji od 12 ili više sekcija, umjesto standardnih 4 priključna mjesta, može se koristiti 6 zagrada. Međuprostorni montažu vlastitih ruku postavljeni u jaz između dva središnja dijela.

Primjer instalacije nosača
  • Korištenjem držača za žicu označavamo središte otvora 2-3 mm iznad središta gornjih i donjih otvora za ulaz.
  • Izbušite rupe bušenjem odgovarajućeg promjera (12 mm) do dubine plastičnog brtvila.
  • Plastične brtve umetnite rupe i čekiću ih sve dok ne padnu na površinu zida.
  • Pričvrstite vijke.
  • Mlinac brusiti cijevi na željenu dužinu.
  • Objesite radijator. Ako je pravilno umetnut, uređaj će pasti na sve zagrade i neće se naginjati kada se pritisne.
  • U sljedećoj fazi izvodi se instalacija radijatorima od lijevanog željeza na cijevi. U tehnološkim rupama, pomoću vučne ili fum-tape, mi okrenuti mehanizme za zaključavanje na koje smo pričvrstili početno rez na željenu duljinu cijevi. Da bi se to postiglo, krajevi cijevi se tretiraju s umetcima, rezajući konac, čija visina i dimenzije odgovaraju navoju zaustavnih ventila.

Savjet: Ako je veza izrađena pomoću vuče, gornji dio zgloba premazimo uljnom bojom. Nakon sušenja boje, spoj će biti hidrofobniji.

Nakon instalacije, rashladna tekućina se ulijeva u sustav i provjerava stupanj nepropusnosti spojeva. Ako se promatraju propuštanja ili grijač nije pravilno postavljen, možda će biti potrebno ukloniti radijatore od lijevanog željeza.

Vrste nosača

Tradicionalna zagrada za donju rupu
  • Podesivi čelični zatvarači, držači od lijevanog željeza, pričvršćivači na čeličnoj traci i pričvrsni vijci za prolaz do 30 cm koriste se za lijevane željezne baterije.
  • Za aluminijske i bimetalne baterije možete koristiti armirane čelične spojnice ili čelične šipke sa klinovima do 17 cm dužine.

Značajke instalacije bimetalnih i aluminijskih baterija

Komplet za montažu radijatora 3 4 od alternativnih proizvođača

Uz baterije od lijevanog željeza, na tržište su široko zastupljene bimetalne i krute aluminijske modifikacije. Razmotrite kako instalirati grijaće tijelo u apartmanu, pod uvjetom da je izrađen od aluminija ili aluminija u kombinaciji s čelikom.

Važno: Ako trebate povećati bimetalnu ili aluminijsku bateriju ili, naprotiv, skratiti ga mijenjanjem broja sekcija, trebat će vam poseban ključ radijatora. Ovaj ključ je naizmjenično umetnut u donji i gornji ulaz i omogućuje vam rastavljanje jednog proizvoda u nekoliko zasebnih dijelova ili obratno sastaviti nekoliko dijelova zajedno.

Primjer nekonvencionalnog postavljanja aluminijskog radijatora

Nakon što se skupi potrebni broj dijelova, ugrađujemo armature. U tu svrhu koristimo univerzalni set za montažu radijatora koji se sastoji od matica i čepova. Vijčani navrtci su pričvršćeni u one rupe gdje će se cijevi spojiti, a utikači se završe u preostale dvije rupe.

Važno: Kod ugradnje armature koristimo gumenu vrpcu, koja se okreće u smjeru kazaljke na satu. Ako se namatanje izvodi u smjeru suprotnom od smjera kazaljke na satu, kod odvođenja provrta, brtvilo će sumnjati i neće osigurati dovoljnu čvrstoću.

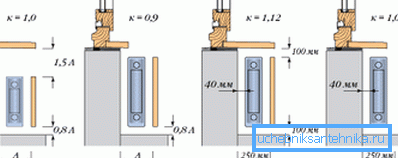

Dijagram omjera snage i položaja baterija

Obilježavanje položaja uređaja je isto kao kod montaže baterija od lijevanog željeza. Ali postoji jedna stvar koja treba razmotriti. Razmak između aluminijskih sekcija je red veličine uži nego između odlomaka od lijevanog željeza, tako da se mjesto nosača treba odrediti s posebnom točnosti.

Ako se instalacija vrši pomoću metal-plastičnih cijevi, onda se radijator prvi objesi, a zatim se cijevi odrežu i spajaju. Ako se umjesto laminata na bazi metala koristi više izdržljiv i izdržljiv polipropilen, prvo izvodimo rezanje i lemljenje cijevi, a tek nakon toga stavljamo bateriju i uspostavimo vezu.

Tablica kompatibilnosti metala u sustavu grijanja

Važno: Neki grijalici i cijevi mogu biti nekompatibilni, jer tvore galvanski par, što pridonosi razvoju korozivnih procesa. Na primjer, kombinacija čeličnih cijevi i aluminija nije preporučljiva. Istodobno, polipropilenske cijevi su univerzalno rješenje za sve vrste baterija.

zaključak

Iz gore navedenog možemo izvući sljedeći zaključak. Da bi se izvršio instalacija ili rastavljanje grijaćeg radijatora ne mora biti profesionalna. Dovoljno je pažljivo izvršiti sve gore navedene korake i zasigurno ćete postići željeni rezultat.

Radi lakšeg postavljanja radijatora preporučujemo gledanje videozapisa u ovom članku.
