Odsječak radijatora od lijevanog željeza: prednosti i

Grijači od lijevanog željeza vrlo su dugo korišteni za grijanje u kućanstvu. Imaju veliki broj pozitivnih osobina koje im omogućuju da se natječu s naprednijim modelima do danas. No, vrlo je važno uzeti u obzir sve tehničke parametre jednog dijela baterije kako bi se spriječile greške u procesu ugradnje i rada. Ovo će se raspravljati u ovom članku.

Fotografije od lijevanog željeza baterije

Opće odredbe

Prije svega, neka se bave pro i kontra od lijevanog željeza baterije:

dostojanstvo

  • Otpornost na koroziju. Možete biti mirni čak i tijekom ljetnih razdoblja, kada se tekućina isprazni iz sustava, lijevanog željeza će stajati.
  • Nepretencioznost prema kvaliteti rashladnog sredstva, što je vrlo važno za stambene sustave grijanja, gdje ne možete kontrolirati sastav tekućine koja prolazi kroz cijevi iz središnjeg kotlovskog prostora.
  • trajnost. Razdoblje rada je najmanje 35 godina.

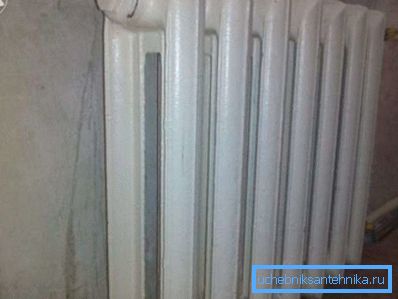

Staro lijevano željezo radijator na 7 sekcija više od desetak godina redovito se suočava s grijanjem stana
  • Niska cijena. Posebno u usporedbi s novijim aluminijskim i bimetalnim modelima.
  • Visoka emisija topline. U kombinaciji s velikim područjem dobivate snažan grijač za vaš dom.
  • Jednostavni upute za uporabu. Nakon instalacije i primjene boja, dugo možete zaboraviti na potrebu za bilo kakvim održavanjem konstrukcije od lijevanog željeza.
  • Blaga tromost. Čak i nakon isključivanja grijanja, baterije iz željeza će ostati tople duže vrijeme.

mane

  • Velika težina. To je jedan od najvećih problema koji proizlaze iz procesa ugradnje radijatorskih glačala s vlastitim rukama. Ovisno o broju dijelova, masa jednog akumulatora može varirati od 50 kg do 150 kg što će učiniti nevjerojatne poteškoće čak i uz banalnu vješanje proizvoda od lijevanog željeza na zagradama, a da ne spominjemo da nose barem jednu sobu u drugu. Osim toga, također ćete morati voditi brigu o jačanju sustava montaže.
Radijatori sa svinjskim železima na 12 sekcija čak i zajedno su vrlo teški za dizanje
  • Krhkost. Unatoč vizualnoj snazi ​​i čvrstoći, lijevanog željeza je vrlo krhki materijal.

Savjet: Pri prijenosu akumulatora od lijevanog željeza, budite vrlo pažljivi i pokušajte izbjeći slučajne udarce na podu ili dovratniku. Činjenica je da se u trenutku sudara na njemu mogu pojaviti microcracks, što će se povećati tijekom vremena i uzrokovati mnoge probleme.

  • Potreba za povremenim slikarstvom.
Primjena boje na radijatoru lijevanog željeza

Savjet: za bojanje, preporuča se koristiti akrilne formulacije koje nisu otrovne. Inače, stalno zagrijavanje baterije će biti stalan izvor neugodnih mirisa i otrovnih para.

Akrilna caklina za grijanje radijatora

Tehnička specifikacija

Koliko kilovatova u jednom dijelu radijatora od lijevanog željeza, i koja bi veličina trebala imati cijelu bateriju? Ova su pitanja vrlo važna.

produktivnost

Prije instalacije, treba razumjeti koliko kW u 1 odjeljku radijatora od lijevanog željeza. To će vam omogućiti da odaberete njihov optimalni iznos za postavljanje određenih količina. Osim toga, trebali biste se upoznati s drugim važnim parametrima, za koje uzimamo kao primjere najčešćih modela:

obilježavanje Izdržati pritisak, atm. Izlaz topline, kW Zagrijavanje površine prema prvom odjeljku, m2
MS-140 9 0,12 do 0,16 1,11-1,45
FM1 9 0,075-0,11 0,66-0,9
FM2 9 0,1009-0,1423 0,7-0,95
FM3 9 0,1083-0,1568 0,95-1,38

Sada, znajući koliko kW u jednom dijelu radijatora od lijevanog željeza, lako je odrediti njihovu potrebnu količinu.

Savjet: ako je samoobjavljivanje broja dijelova radijatoru od lijevanog željeza teško, onda uvijek možete koristiti jedan od online kalkulatora dostupnih na Internetu. Tamo ćete samo unijeti dimenzije svoje sobe i označiti odabrani model baterije.

Također je važno razmotriti metodu priključka cijevi, što također utječe na performanse baterije:

Jasna demonstracija učinkovitosti različitih načina povezivanja cijevi

Kao što se može vidjeti na slici, dvostrani spajanje cijevi je najučinkovitiji. Istodobno, potrebno je hraniti na jednoj strani i odjuriti s druge strane, što u potpunosti odgovara školskom tečaju iz fizike, od kojeg se svi sjećaju da se topla tekućina diže, a hladni se spušta. To znači da će vrući rashladni medij proći odozgo, hladiti i izlaziti kroz donju rupu, što više odriče svoje topline.

Ako zanemarimo ovo pravilo, možemo pratiti sljedeći rezultat:

Propagacija topline u jednosmjernim baterijama

Ovdje vidimo hladan kut, značajno smanjujući sustav prijenosa topline.

Ipak, važna tehnička svojstva dijela radijatora od lijevanog željeza ne završavaju tamo. Izračunali smo broj sekcija, ali još uvijek moramo imati ideju o težini i volumenu strukture.

Težina i veličina

Masa i volumen dijela hladnjaka lijevanog željeza mogu se naći u sljedećoj tablici:

obilježavanje Volumen jednog dijela lijevanog željeznog radijatora, l Linearne dimenzije jednog dijela, mm Masa jednog dijela, kg
MS-140 1,11-1,45
  • Visina - 388-588;
  • Širina - 93;
  • Dubina - 140
5,7-7,1
FM1 0,66-0,9
  • Visina - 370-570;
  • Širina - 80;
  • Dubina - 70
3,3-4,8
FM2 0,7-0,95
  • Visina - 372-572;
  • Širina - 80;
  • Dubina - 100
4,5-6,3
FM3 0,95-1,38
  • Visina - 370-570;
  • Širina - 90;
  • Dubina - 120
4,8-7

Poznavajući veličinu odjeljka radijatora od lijevanog željeza, možete u bilo kojem trenutku izračunati ukupnu površinu, što će vam dati predodžbu o mjestu koje zauzima na zidu.

Da biste to učinili, učinite sljedeće:

  • Da biste to učinili, prvo pronađite područje odjeljka radijatora od lijevanog željeza, množenjem njegove visine i širine između jednog drugog.
  • Tada se dobiveni broj ponovno množi, ali ovaj put prema broju sekcija, obično 7-12 komada.

Zamijenite vrijednosti marke FM1: 370? 80 = 29600 mm2, što je oko 0,03 m2. Pretpostavimo da se baterija sastoji od sedam odjeljaka, a zatim: 0.03? 7 = 0.21 m2. Takav zidni odjel bit će potreban za smještaj ugrađenog radijatora lijevanog željeza.

Područje zida namijenjeno ugradnji baterije najbolje se izračunava unaprijed.

Težina radnog radijatorskog željeznog željeza također je potrebna kako bi se pravilno odabrali nosači za pričvršćivanje. Uzmi isti brand i prosječnu masu jednog dijela: 4 = 7 = 28 kg. No, uzimajući u obzir količinu vode u jednom dijelu radijatoru od lijevanog željeza (ponovno uzmemo prosječnu vrijednost), ponovno izračunavamo i dobivamo: 28 + 7 = 0,8 = 34. Osim toga, treba uzeti u obzir i moguću toplinsku ekspanziju materijala. Kao rezultat toga, pričvršćivači se najbolje odabiru s očekivanjem da mogu sigurno držati strukturu težine 40 kg.

zaključak

Baterije od lijevanog željeza, unatoč nastanku mnogo naprednijih radijatora, još uvijek su u potražnji. Otpornost na koroziju, izdržljivost i niske cijene glavni su razlozi njihove popularnosti. Najveći problem je velika težina, zahtijeva pažljivi pristup instalaciji opreme i preliminarnim proračunima.

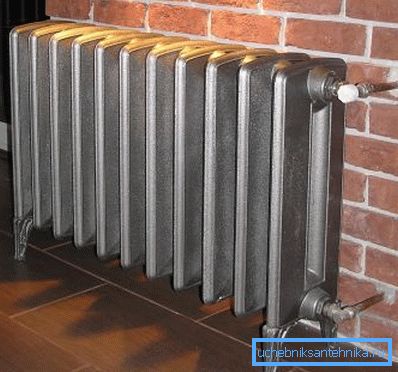

Funkcionalni radijator lijevanog željeza

Videozapis u ovom članku pružit će vam priliku da se upoznate s dodatnim materijalima koji su izravno povezani s prikazanim informacijama. Baterije od lijevanog željeza s pravim pristupom, a danas se savršeno nositi s njihovom zadaćom zagrijavanja dnevne sobe.
