Osnovna shema grijanja i njegove vrste

Prije nego što započnete s planiranjem za autonomno grijanje u stanu ili privatnoj kući, morate se upoznati s konceptom grijanja. U nastavku se bliži pogled na ono što je i koji su osnovni koncepti grijanja.

Opće informacije

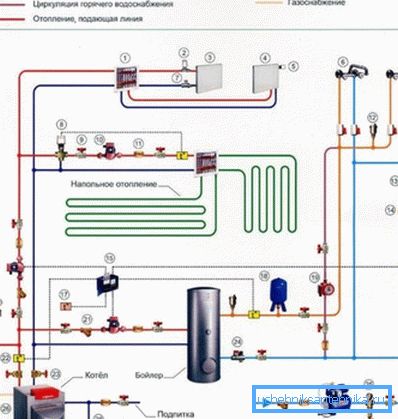

Prema shematskom dijagramu sustava grijanja obično se razumijeva najjednostavnija shema koja ukazuje na glavne elemente grijanja vode, kombinirane u jedan sustav.

Potonji se mogu implementirati na nekoliko načina, međutim, u svakom slučaju, oni uključuju sljedeće elemente:

• Zagrijavanje bojlera - omogućuje tekućinu za grijanje.
• Cirkulacijska pumpa ili spremnik za punjenje (ovisno o vrsti sustava) - omogućava kretanje rashladnog sredstva u krugu.
• Spremnik za ekspanziju - nadoknađuje toplinsku ekspanziju rashladnog sredstva, kao i vodeni čekić.

• Contour - predstavlja zatvoreni put kroz koji rashladna tekućina ulazi u radijator i zatim se vraća u kotlu.
• Radijatori grijanja su uređaji koji osiguravaju grijanje u prostoriji.
• Nosač topline je tekućina koja uzima toplinu iz kotla i prenosi ga na radijatore. Najčešće se u ove svrhe koristi obična voda ili antifriz. Potonji ima nižu točku smrzavanja.

Razlike u shemama su kako slijedi:

• U načinu cirkulacije rashladnog sredstva;
• U načinu spajanja radijatora.

U nastavku se razmatraju značajke svake od njih.

Vrste shema

Prema načinu spajanja radijatora, sustavi grijanja su dvije vrste:

Svaka od njih može se provesti i prirodnom cirkulacijom i prisilnim. Osim toga, svaka opcija ima svoje prednosti i nedostatke koje treba razmotriti.

Jednostruka cijev

Glavna prednost jednostrukog spoja je njegova jednostavnost i niska cijena implementacije. Međutim, može se koristiti samo u malim prostorijama. To je zbog činjenice da baterije u ovom slučaju, topline neujednačeno, i s velikim brojem, posljednji u sklopnim uređajima može ostati općenito hladna.

S prirodnom cirkulacijom, dizajn je sljedeći:

• Oblik koji izlazi iz kotla diže se okomito prema gore i spaja se s posudom za punjenje.
• Dalje, cijev spušta i, kao što je gore spomenuto, prolazi oko perimetra sobe. Štoviše, kontura mora biti montirana uz stalni lagani nagib, koji će osigurati prirodnu cirkulaciju.

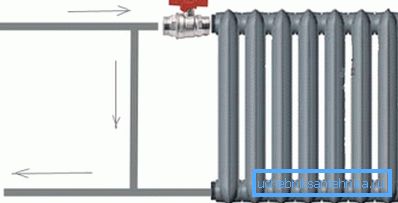

• Radijatori su spojeni na krug rashladnog sredstva. Štoviše, vezanje se nužno izvodi pomoću obilaznice. To vam omogućuje odvojeno reguliranje zagrijavanja svake baterije i, ako je potrebno, rastavite baterije bez ispuštanja rashladnog sredstva.

Ovaj shematski dijagram sustava grijanja je dobar jer je zagrijavanje nestabilno. Istina, to zahtijeva upotrebu neizbježnog kotla.

Što se tiče nedostataka, među njima je moguće razlikovati nižu učinkovitost, budući da se rashladna tekućina kreće manjom brzinom, te stoga ima vremena da se ohladi. To dovodi do dodatnih troškova i trajanja grijaćih radijatora. Osim toga, postoji niz zahtjeva za instalaciju i poprečni presjek plinovoda.

Ove nedostatke lišene su obveznog sustava koji se provodi pomoću cirkulacijske crpke.

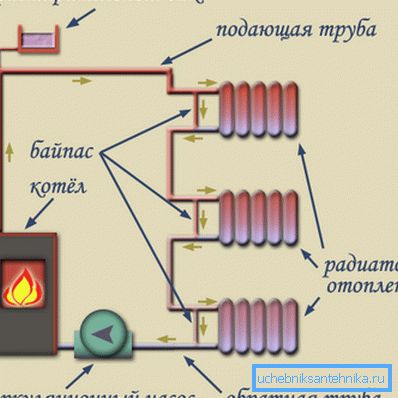

U ovom slučaju veza je sljedeća:

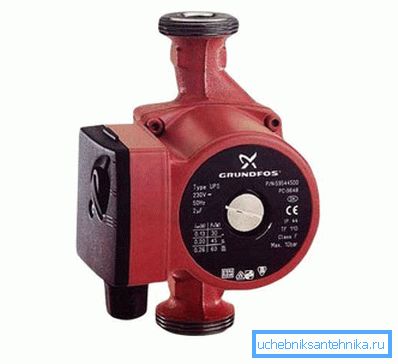

• Iz kotao je krug na koji je cirkulacijska crpka spojena za grijanje.
• Na crpku je spojena kapica koja omogućava ožičenje radijatora i prenaponskog spremnika.

Savjet! Prilikom ugradnje crpke možete izvesti zaobići i spojiti spremnik za ekspanziju na njega. Prema tome, zaobilaznica mora biti preklapana s dizalicama. To će omogućiti vašim rukama da prebacuju načine prirodne i prisilne cirkulacije.

Dvostruka cijev

Ova mogućnost grijanja može se koristiti u velikim kućama i apartmanima. Baterije u ovom slučaju mogu biti spojene i serija i paralelno. Štoviše, čak i sa serijskim priključkom baterija, oni se zagrijavaju ravnomjernije nego s jednostrukom spojnicom.

Nedostatak ove opcije je njegova visoka cijena jer njegova implementacija zahtijeva mnogo više cijevi. Treba napomenuti da se u ovom slučaju najčešće koristi prisilna cirkulacija, jer je teže pružiti prirodnu cirkulaciju.

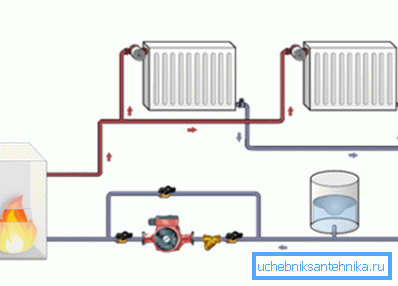

Ova shema izgleda ovako:

• Od kotao je krug na koji je cirkulacijska crpka spojena s ožičenjem u ekspanzijski spremnik i kolektor (kada je spojen paralelno).
• Nadalje, u pravilu, distribucija u različite prostorije kuće ili stana izvodi se od sakupljača. Kada je nekoliko radijatora spojeno na jedan krug, cijev se dovodi do posljednjeg u krugu baterije.
• Povratna crta je spojena na prvi izlaz kruga akumulatora, koji je paralelan s vrućim krugom i spojen je na kolektor, zbog čega se ohlađena rashladna tekućina ulijeva u kotao i ponovno zagrijava.

Važna prednost ove opcije je mogućnost prilagodbe zagrijavanja baterija u različitim prostorijama. Štoviše, kod uporabe posebne elektroničke opreme održavanje određene temperature u prostorijama može se provesti automatski.

Obratite pažnju! Smatrali smo najjednostavniju verziju sustava, jer grijanje može uključivati ​​"toplotni kat".

Ovdje, zapravo, sve glavne točke izrade koncepta. U pravilu, na temelju njega izvode detaljniji projekt. Detaljne upute o tome kako to učiniti su dostupne na našem portalu izgradnje.

zaključak

Shematski dijagram daje ideju o radu sustava grijanja i njegovoj primjeni. Štoviše, izbor ovisi o nizu uvjeta u kojima će raditi grijanje. Iz videozapisa u ovom članku možete dobiti dodatne informacije o ovoj temi.
