Pad tlaka u sustavu grijanja: funkcije, vrijednosti, metode

Što stvara pad tlaka u sustavima grijanja i opskrbe vodom? Zašto je to? Kako regulirati diferencijal? Koji su razlozi zbog kojih pad tlaka u sustavu grijanja? U članku ćemo pokušati odgovoriti na ova pitanja.

funkcije

Najprije saznajte zašto je stvorena kap. Njegova glavna funkcija je osigurati cirkulaciju rashladnog sredstva. Voda će uvijek kretati od točke s visokim pritiskom do točke gdje je tlak manji. Više razlika - što je veća brzina.

Korisno: hidraulički otpor povećava se ograničavanjem brzine protoka i postaje ograničavajući faktor.

Osim toga, razlika se umjetno stvara između kružnih vrućih voda u jednom navoju (opskrba ili povratak).

Kruženje u ovom slučaju obavlja dvije funkcije:

1. Pruža dosljedno zagrijavanje ručnika visoke temperature, koji u svim modernim kućama otvara jedan od povezanih GVS uspona u paru.
2. Osigurava brzo toplu vodu mješalici bez obzira na doba dana i analizu vode na usponu. U starim kućicama bez cirkulacijskih umetaka, ujutro ujutro treba drenirati dulje vrijeme prije zagrijavanja.

Konačno, kap je stvoren suvremenim uređajima za mjerenje vode i topline.

Kako i za što? Da biste odgovorili na to pitanje, trebate uputiti čitatelja na Bernoullijev zakon, prema kojem je statički pritisak protoka obrnuto proporcionalan brzini njezina kretanja.

To nam daje mogućnost dizajniranja uređaja koji bilježi protok vode bez upotrebe nepouzdanih rotora:

• Preskočimo protok kroz poprečni presjek.
• Zapisujemo pritisak u uskom dijelu mjerača iu glavnoj cijevi.

Poznavanje tlaka i promjera, uz pomoć elektronike, možete izračunati u realnom vremenu protoka i protok vode; kada koristite senzore temperature na ulazu i izlazu iz kruga grijanja, lako je izračunati količinu preostale topline u sustavu grijanja. Istodobno, potrošnja tople vode izračunava se razlika u protoku u opskrbnim i povratnim cjevovodima.

Napravite Delta

Kako se stvara diferencijalni pritisak?

dizalo

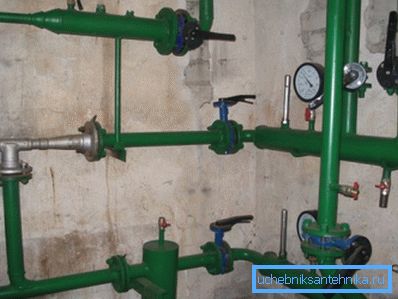

Glavni element sustava grijanja stambene zgrade je jedinica dizala. Njegovo srce je sam dizalo - nerazvijena svinjska željezna cijev s tri prirubnice i mlaznicom iznutra. Prije nego što objasni princip dizala, vrijedi spomenuti jedan od problema centralnog grijanja.

Postoji takva stvar kao temperaturni grafikon - tablica o ovisnosti temperature opskrbe i povratnih putova na vremenske uvjete. Dajemo kratki izvod iz njega.

Odstupanja prema gore i dolje od grafikona jednako su nepoželjna. U prvom slučaju, apartmani će biti hladno, u drugom - cijena energije u CHP ili kotlovnici oštro raste.

Istodobno, kao što je lako primijetiti, širenje između protoka i povratnog plinovoda je dovoljno veliko. Kada je cirkulacija dovoljno spora za takvu deltu temperature, temperatura grijača će biti neravnomjerno raspoređena. Stanovnici stanova čije baterije su spojene na dovodne cijevi će pate od topline, a vlasnici radijatora na povratnoj liniji će se zamrznuti.

Dizalo pruža djelomični recirkulaciju rashladnog sredstva iz povratnog cjevovoda. Ubrizgavanjem brzog toka vruće vode kroz mlaznicu, u potpunosti u skladu s Bernoullijevim zakonom, stvara brz protok s niskim statičkim tlakom koji privlači dodatnu vodu kroz usis.

Temperatura mješavine je znatno niža od one hrane, a malo viša nego na povratnom cjevovodu. Količina cirkulacije je visoka, a razlika temperature između baterija je minimalna.

Držač za pranje

Ovaj jednostavan uređaj je disk od čelika debljine najmanje milimetra s otvorom u koju je bušena. Stavlja se na prirubnicu sklopa dizala između umetaka za cirkulaciju. Uređaji za pranje su postavljeni na cijevi za dovod i povrat.

Važno: za uobičajeni rad sklopa dizala, promjer rupe pričvrsnih pera mora biti veći od promjera mlaznice. Obično razlika je 1-2 milimetara.

Cirkulacijska pumpa

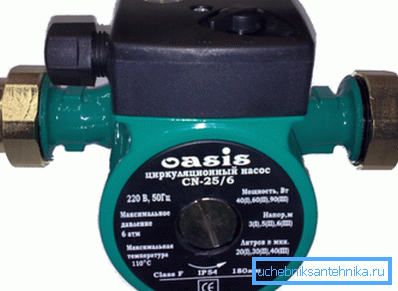

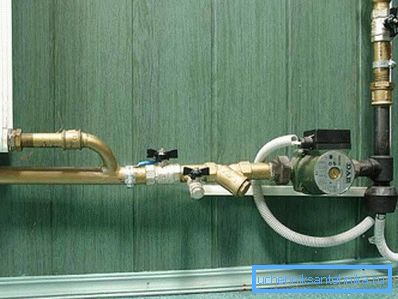

U autonomnim sustavima grijanja, tlak se stvara pomoću jednog ili više (s brojem nezavisnih krugova) cirkulacijske crpke. Najčešći uređaji - s mokrim rotorom - su struktura s zajedničkim vratilom za rotor i rotor elektromotora. Rashladno sredstvo obavlja funkcije hlađenja i podmazivanja ležajeva.

smisao

Koji je pad tlaka između različitih dijelova sustava grijanja?

• Između opskrbnih i povratnih vodova glavnog grijanja, to je oko 20-30 metara, ili 2-3 kgf / cm2.

Naputak: prekomjerni tlak u jednoj atmosferi podiže vodeni stup do visine od 10 metara.

• Razlika između mješavine nakon dizala i povratnog cjevovoda je samo 2 metra, ili 0,2 kgf / cm2.
• Pad na zapornoj podlozi između cirkulacijskog umetka sklopa dizala rijetko prelazi 1 metar.
• Tlak koji nastaje mokrom cirkulacijskom pumpom rotora obično varira od 2 do 6 metara (0,2 - 0,6 kgf / cm2).

podešavanje

Kako podesiti glavu u sklopu dizala?

Držač za pranje

Točnije, u slučaju ležajeva za održavanje, nije potrebno podesiti tlak, već periodički zamijeniti podlošku s sličnim zbog abrazivnog trošenja tanke čelične ploče u procesnoj vodi. Kako zamijeniti korak s vlastitim rukama?

Upute su obično vrlo jednostavne:

1. Svi ventili ili ventili u dizalu se preklapaju.
2. Otvoren je jednim dumperom na povratku i toku za odlagalište.
3. Odvijte vijke na prirubnici.
4. Umjesto starog perača, postavljen je novi, opremljen s dva brtvila - po jedan na svakoj strani.

Savjet: u nedostatku paronitnih podložaka izrezanih iz stare kamere. Nemojte zaboraviti izrežiti zatik, koji će omogućiti da se korača u utor prirubnice.

1. Vijci u paru, poprečno. Nakon pritiska brtvila, matice se stisnu na zaustavljanje ne više od pola okretaja u isto vrijeme. Ako žurite, neravnomjerno komprimiranje, prije ili kasnije, uzrokuje da brtva povraća pritisak na jednoj strani prirubnice.

Sustav grijanja

Razlika između mješavine i povratnog toka redovito se regulira samo mijenjanjem, pripremom ili reamingom mlaznice. Međutim, ponekad je potrebno ukloniti diferencijal bez zaustavljanja zagrijavanja (u pravilu, uz ozbiljna odstupanja od temperaturnog grafikona na vrhuncu hladnog vremena).

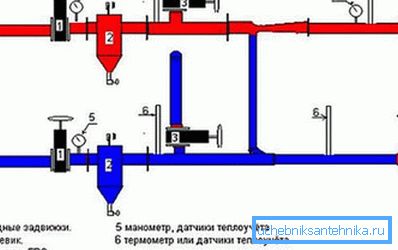

To se postiže podešavanjem ulaznog ventila na povratnoj cijevi; time uklonimo razliku između izravnih i reverznih niti i, prema tome, između smjese i povratka.

1. Mjerimo tlak na protoku nakon ulaznog ventila.
2. Prebacite PTV na vodu.
3. Vijke manometar u cijev za ispuštanje na povratnoj cijevi.
4. Potpuno zatvorite povratni ventil ulaza i zatim ga postepeno otvarajte sve dok pad ne padne s početne vrijednosti za 0,2 kgf / cm2. Manipulacija s zatvaranjem i naknadnim otvaranjem ventila je potrebna kako bi se maksimizirali obrazi na stabljici. Ako samo poklopite ventilu, obrazi se mogu ublažiti u budućnosti; cijena smiješne uštede vremena je barem neugodan pristup grijanju.
5. Temperatura povratne cijevi se prati u intervalima od 24 sata. Ako je potrebno, daljnje smanjenje diferencijalne vrijednosti uklanja se na 0.2 atmosfere u isto vrijeme.

Izvanpritisak

Neposredno značenje riječi razlika je promjena razine, pad. U okviru ovog članka ćemo ga dodirnuti. Dakle, zašto pad tlaka u sustavu grijanja ako je zatvorena petlja?

Prvo, zapamtite: voda je gotovo neizmjenjiva.

Prekomjerni tlak u krugu nastaje zbog dva čimbenika:

• Prisutnost u sustavu spremnika ekspanzije membrane sa zračnim jastukom.

• Elastičnost cijevi i radijatora. Njihova elastičnost teži nuli, ali s velikim područjem unutarnje površine konture, ovaj faktor također utječe na unutarnji pritisak.

Na praktičnoj strani to znači da je pad tlaka snimljen manometrom u sustavu grijanja obično uzrokovan iznimno beznačajnom promjenom volumena kruga ili smanjenjem količine rashladnog sredstva.

A ovdje je mogući popis oboje:

• Kada se grije, polipropilen se širi više od vode. Prilikom pokretanja sustava grijanja sastavljenog od polipropilena tlak u njemu može se neznatno smanjiti.
• Mnogi materijali (uključujući aluminij) su dovoljno plastični da bi promijenili oblik s umjerenim tlakom. Aluminijski radijatori mogu jednostavno napuhati s vremenom.
• Plinovi otopljeni u vodi postupno napuštaju krug kroz otvor zraka, utječući na stvarnu količinu vode u njemu.
• Značajno zagrijavanje nosača topline kada je volumen ekspanzijskog spremnika za grijanje prenizak može potaknuti sigurnosni ventil.

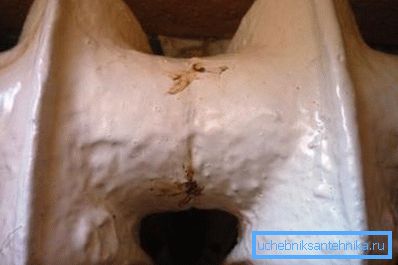

Naposljetku, ne može se isključiti pravi smetnje: manji propuštanje duž zglobova profila i šavova za zavarivanje, bradavica za brtvljenje u ekspanzijskom spremniku i mikroskopi u izmjenjivaču topline kotlova.

zaključak

Nadamo se da smo uspjeli odgovoriti na pitanja koja su se nakupila u čitatelju. Priloženi video članku, kao i obično, ponudit će mu pozornost dodatnih tematskih materijala. Sretno!
