Parno grijanje: shema, upotrijebljeni materijali i način

Obično se topla voda koristi kao nositelj topline u stambenim sustavima grijanja, ali ponekad se zamjenjuje parom. Shema parnog grijanja je nešto drugačija od tradicionalnog rješenja, jer biste trebali obratiti pozornost na svoju analizu. Samo znajući sve nijanse, možete stvoriti učinkovit projekt i pravilno ga implementirati.

Analizirajući dizajn

Značajke sustava

Sam po sebi, grijanje pare je vrlo jednostavno:

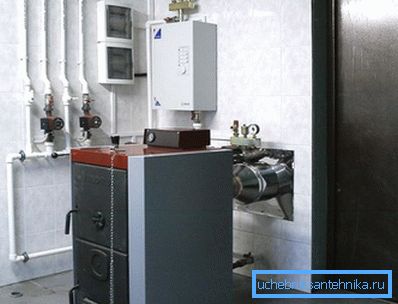

• Kotao djeluje kao grijač vode. (električni, plin ili kruto gorivo). U nekim slučajevima moguće je izgraditi sustav pomoću peći, ali je potrebno u tom smislu modernizirati.
• U grijaču se voda kuha, stvarajući veliku količinu pare koja je pod značajnim pritiskom..

Obratite pažnju! Najčešći su sustavi niskog tlaka namijenjeni za 100-150 kg / m.². Također u privatnim kućama se može koristiti vakuum-parno grijanje (do 100 kg / m²), au industriji ponekad koriste strukture koje mogu izdržati više od 600 kg / m².

• Para ulazi u cjevovode kroz koje ulazi u radijatore instalirane u prostorijama. Ovdje dolazi do preraspodjele vrućine: cijevi se postepeno ohlade, zagrijavaju okolni zrak.
• Nakon hlađenja ispod određene razine, voda se skuplja u obliku kondenzata i vraća u kotlu..
• U međuvremenu, valja istaknuti da se zrak koji se isparava iz sustava pare ispušta van kroz posebnu ispušnu cijev..

Ovisno o načinu vraćanja kondenzata u kotlu, postoje:

• Sustavi grijanja zatvorenog tipa. U tom slučaju, hlađena voda ulazi izravno kroz kotla u kotlu.

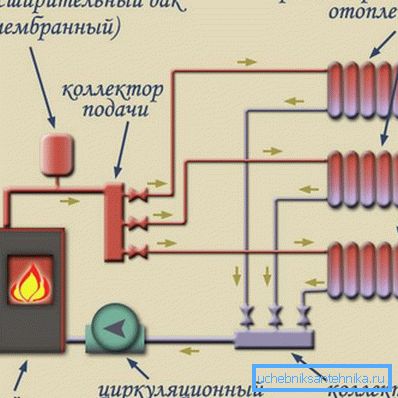

• Otvoreni tipovi sustava. Kondenzat se u početku akumulira u zasebnom spremniku, a potom se pumpa u radnu sposobnost bojlera.

Pro i kontra

Ova metoda grijanja ima nekoliko prednosti:

• Soba se zagrijava dovoljno brzo zbog prolaska pare visoke temperature kroz radijatore i cijevi.
• Sustav ima relativno malu veličinu.
• Ne postoji rizik od smrzavanja rashladnog sredstva u cijevima, što u slučaju grijanja vode često dovodi do udara.
• Trošak materijala potrebnih za raspored je relativno mali.

S druge strane, parno grijanje nije bez nedostataka:

• Prvo, cjevovodi troše dovoljno brzo pod visokim pritiskom, jer ih treba češće popravljati i zamijeniti.

Obratite pažnju! Preventivno održavanje svih priključaka treba redovito obavljati. Ovo je pitanje ne samo vaše udobnosti već i sigurnosti.

• Drugo, snažno zagrijavanje rashladnog sredstva otežava precizno upravljanje temperaturom kroz sustave kontrole klime.
• Treće, cijevi tijekom prolaska pare stvaraju prilično glasan zvuk. Nakon nekog vremena, naravno, prestat ćete primijetiti, ali u prvim tjednima ta buka može biti neugodna.
• Konačno, vrlo topla cijev treba postaviti na takav način da minimizira rizik od kontakta s njima. Međutim, opeklina od slučajnog kontakta s grijanim metalima i dalje će biti neizbježna.

Preporuke za instalaciju

Izbor elemenata

Ako namjeravate postaviti sustav parnog grijanja vlastitim rukama, morate pažljivo odabrati sve komponente sustava.

Skrećemo pozornost na sljedeće točke:

• Parni kotao je ključni element koji u velikoj mjeri određuje rad svih instaliranih uređaja. Za našu svrhu, najprikladniji je model dvostrukog kruga s plinom ili strujom. Optimalno ograničenje temperature pare za privatnu kuću je 130 ⁰S.

Obratite pažnju! Kako bi se osiguralo stalno zagrijavanje vode u spremniku, također možete kupiti uređaj za kruto gorivo s automatskim punjenjem peleta iz posebnog bunkera.

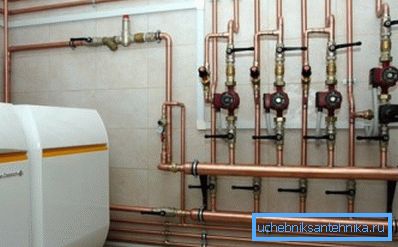

• Cijevi za spajanje svih dijelova pomoću čelika ili bakra. Druga mogućnost je poželjna jer bakar nije osjetljiv na koroziju, ali u ovom slučaju troškovi projekta će se znatno povećati.

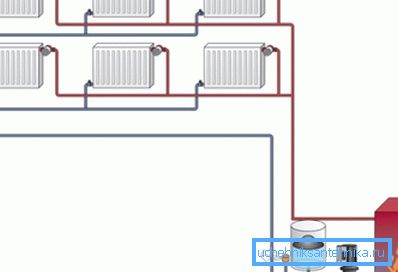

• Moguće je staviti u projekt jednobog i dvocjevnu shemu polaganja komunikacija. Jedna cijevni aranžman je jeftiniji, međutim, bolje je osigurati odvojeni cjevovod za odvod kondenzata. Tako ćemo smanjiti razinu buke u sustavu, a lakše će se regulirati toplinski tok.

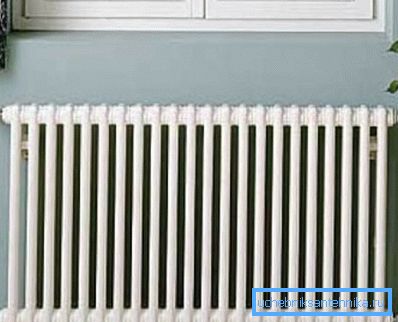

• Što se tiče baterija, grijači od lijevanog željeza klasične konfiguracije, ili uređaji od čeličnih ploča, savršeni su za našu svrhu.

• Za svaki krug grijanja dobivamo ispušni ventil koji automatski podešava tlak u sustavu.

Nuanse zborovanja

Rad na uređenju započinje instalacijom kotla.

Uputa preporučuje da postupi kako slijedi:

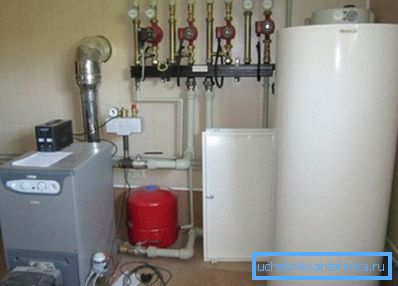

• Grijanje vode najbolje je instalirati u podrumu ili podzemnoj prostoriji - tako da će grijana para rasti kroz cijevi zbog prirodnih sila. Istovremeno, kondenzat će se gravitacijom vratiti u spremnik.

• Prostor za postavljanje kotla ne smije biti zapaljiv materijal. Nalazimo zasebnu monolitnu podlogu ispod samog kotla, koji je osmišljen kako bi spriječio njezino pomicanje tijekom rada.
• Na izlazu kotla mora biti montiran parni ventil koji se koristi za podešavanje protoka pare.
• Iznad kotla obično se nalazi spremnik za ekspanziju membrane. Njegova glavna funkcija je izjednačavanje tlaka u sustavu.
• Nakon što smo osnovali bakar, počinjemo postavljati cijevi. Mi ih popravljamo na potporne strukture uz pomoć zagrada.
• Na zidovima na odabranim mjestima ugrađujemo grijaće baterije. Svaki radijator može biti opremljen s dvije slavine, dopuštajući, ako je potrebno, isključivanje baterije iz sustava, čime se regulira stupanj zagrijavanja zraka u prostoriji.
• Pažljivo brtviti sve spojeve jer će tlak pare u cijevima biti prilično visok.
• Instalirajte ispušne ventile odgovorne za ispuštanje viška zraka.

Obratite pažnju! Ako se koristi otvoreni krug, potrebno je da se crpka uključi kako bi se potrošeni kondenzat prebacio iz spremnika u kotlu.

• Spojimo kotao na cjevovod, napunimo ga vodom i izvodimo probni rad. Tijekom testiranja pratimo očitanja mjerača tlaka, koja bilježi razinu tlaka i nadgleda pojavu curenja na zglobovima.

zaključak

Gore opisane sheme grijanja pare (s jednim ili dva kruga, s otvorenim ili zatvorenim ciklusom) pokazuju maksimalnu učinkovitost u privatnim kućama i vikendicama.

Ovaj dizajn može se provoditi samostalno, ali ako nemate iskustva u izvođenju inženjerskih radova, bolje je uključiti stručnjake u rješavanje problema, barem u fazi projektiranja. I u nijansi obavljanja pojedinačnih operacija, video prikazan u članku pomoći će razumjeti.
