Pećnica s bojlerom za grijanje vode - značajke uređaja

Do danas, postoji mnogo mogućnosti za grijanje zemljišta kuće, posebno, korištenje peći s bojler je popularna opcija. Ovaj uređaj kombinira prednosti kotla i grijanja štednjaka. Ispod smo pogledali uređaj peći s bojlerom, kao i analizirali jednostavne sheme takvog grijanja koje se mogu provesti samostalno.

Zašto koristiti peć sa kotao

Kuhinje grijanje je vrlo ekonomično i vrlo popularno u naseljima gdje nema plina.

Međutim, ima jedan ozbiljan nedostatak - sobe se ne zagrijavaju neravnomjerno, što rezultira sljedećim problemima:

• Daljinske sobe mogu ostati hladne ako se ne zagrijavaju električni grijalice, što zahtijeva dodatne financijske troškove..
• Budući da ne postoji toplinski zavjesa, koji su stvoreni od radijatora, prozori se stalno zagloju i čak postaju prekriveni mrazom..

Da biste riješili taj problem, nije potrebno kupiti kotao za grijanje. Jednostavno možete opremiti postojeću peć s izmjenjivačem topline, odakle izvodite raspored soba. Sve to može biti učinjeno čak i vlastitim rukama, bez pomoći stručnjaka.

Instalacija sustava grijanja

Instalacija izmjenjivača topline

Naime, moguće je instalirati izmjenjivač topline u bilo koju pećnicu, na primjer, to može biti dizajn grijanja i kuhanja, samo grijanje ili čak kamin. Glavna stvar je napraviti izmjenjivač topline prikladne veličine tako da se uklapa u peć ili se nalazi iza peći, što je više poželjno.

Nadalje, izmjenjivač topline mora zadovoljavati sljedeće uvjete:

• Između ulaza i izlaza treba biti razlika u najvećoj razini.
• Površina svitka treba biti što veća.
• Dizajn ne smije ometati utovara goriva ili spriječiti izgaranje.

Da bi zavojnica bolje od nehrđajućeg čelika otporne na toplinu. U tom će slučaju vijek trajanja proizvoda biti puno veći. Najbolji materijal za ove svrhe je bešavna cijev s debelim zidom.

Savjet! Kao izmjenjivač topline, možete koristiti uobičajenu akumulatora od lijevanog željeza. Jedino što morate prije oprati i očistiti.

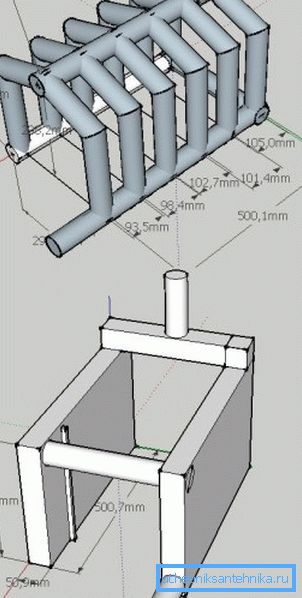

Izmjenjivač topline može se samostalno napraviti, ako imate iskustva s aparatom za zavarivanje ili ga naručite iz zavarivača. Glavna stvar je da crtež nacrta ispravno, označavajući sve veličine u milimetrima.

Treba imati na umu da će snaga kotla ovisiti o veličini zavojnice. Osim toga, potrebno je osigurati razmak od najmanje 5-6 mm između zidova peći i zavojnice, namijenjene toplinskoj ekspanziji uređaja.

Savjet! Ako je pećna peć izgrađena od nule, poželjno je dati takav dizajn da proizvodi izgaranja padaju u dimnjak s najnižom mogućom temperaturom. Uostalom, što više daju toplinu unutar peći, veća je njegova učinkovitost. Izrada projekta najbolje je ostaviti stručnjacima s iskustvom.

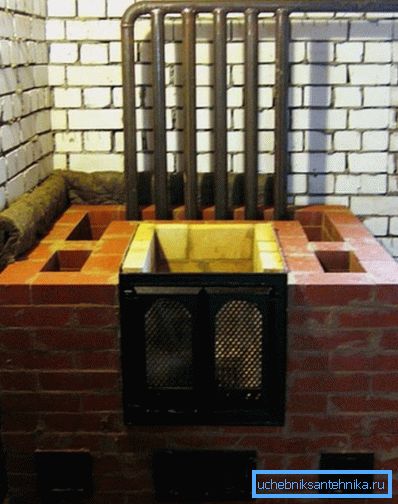

Prilikom ugradnje zavojnice u gotovu pećnicu mora biti djelomično rastavljen. To treba učiniti pažljivo, tako da kasnije nema problema tijekom montaže.

dogovor

Nakon što je peć na kruto gorivo opremljena serpentinom, postat će obični kotao. Stoga, sve daljnje radnje na rasporedu grijanja nemaju nikakve značajke. To uključuje najčešće usmjeravanje cijevi, koje, ovisno o karakteristikama prostorije, može biti od dvije vrste:

Jednostupanjska shema sustava grijanja je sljedeća:

• Krug spojen na peć na kotao s toplom vodom se diže vertikalno prema gore. Istodobno je na gornjem dijelu postavljen ekspanzijski spremnik. Na taj se način formira gornji kolektor. U slučaju prisilne cirkulacije rashladnog sredstva, gornji kolektor nije instaliran.
• Od kruga tijeka ekspanzije spušta se i oko oboda oko prostorije. Istodobno, radiatorima grijanja dosljedno su povezani. Štoviše, svaki radijator mora imati zaobilaznicu koja će omogućiti reguliranje zagrijavanja baterija.

Obratite pažnju! Kako bi se osiguralo prirodno kretanje vode, nužno je osigurati stalan pristranost u sustavu.

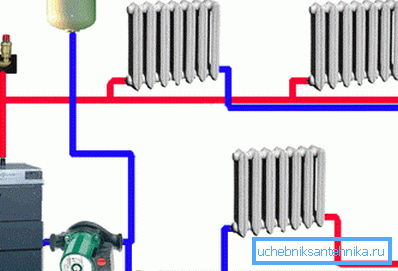

Izgled dviju cijevi nešto je složeniji.

U pravilu, shema je sljedeća:

• Kotao je priključen cirkulacijska crpka.
• Dalje, čep je povezan s pumpom pomoću kojeg se provodi ožičenje u ekspanzijski spremnik i ostatak sustava.
• Opskrbna cijev ide oko cijele kuće i završava na posljednjem radijatoru. U tom slučaju povezuje samo ulaze svih radijatora.
• Preusmjerna cijev potječe od prvog u krugu radijatora na koji su priključeni izlazni priključci svih baterija.
• Krajnja točka cijevi za ispuštanje je ulazni svitak.

U takvoj shemi može se uključiti sakupljač, koji će omogućiti izvođenje nekoliko paralelnih ožičenja, što može biti potrebno u velikoj kući. Treba imati na umu da je cijena takve sheme najviša, stoga nema smisla postaviti ga za male prostorije.

Ovdje, zapravo, cijele instalacijske upute za zagrijavanje vode u prisustvu konvencionalne krute tvari za gorivo u kući.

zaključak

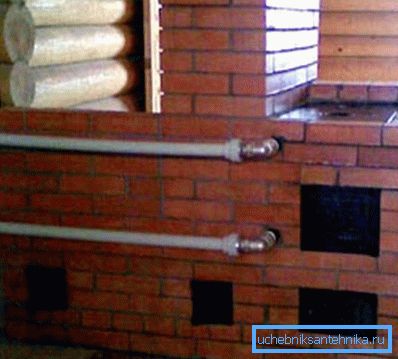

Štednjak s vodenim kotao može značajno uštedjeti i pojednostaviti raspored topline za kuhanje u kući. Najvažnije je napraviti i instalirati zavojnicu u peći. Ostatak rada, kao što je već spomenuto, malo se razlikuje od ugradnje sustava grijanja s konvencionalnim bojlerom.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
