Plinski kotao za grijanje i toplu vodu: pomoć pri odabiru i

Što su toplinski kotlovi koji mogu osigurati kuću ili stan s grijanjem i toplom vodom? Koji su znakovi klasificirani? Kako se zagrijava iz plinskog kotla? Konačno, koji proizvođači trebaju obratiti pažnju prilikom odabira opreme? Tražimo odgovore.

klasifikacija

Moguće je na nekoliko osnova.

plasman

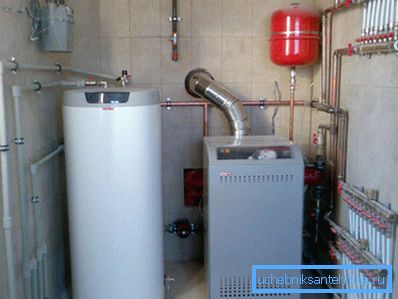

Podni kotlovi su ugrađeni, kao što to ime podrazumijeva, na podu ili na posebnoj platformi. U pravilu, u vanjskoj verziji se proizvode uređaji velike snage (od 50 kW do nekoliko megavata).

Njihova osobitost je odsutnost elemenata za remenje u kućištu kotla. Sigurnosna jedinica, pumpa i ekspanzijski spremnik kupuju se i instaliraju zasebno.

Podni kotlovi se, pak, mogu razlikovati u nekoliko dodatnih parametara.

• Plamenik može biti cjevasta (dovodi plin u zrak kroz perforiranu cijev) ili puše (miješanje plina i zraka u optimalnom omjeru).

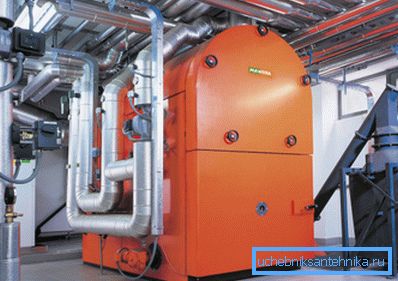

• Izmjenjivač topline od lijevanog željeza ili čelika. Izmjenjivač topline čeličnog vatrogasnog cjevovoda je vodena jakna oko plamenika plamenika i pruža maksimalnu snagu, ponekad u megavata.

Izmjenjivač topline od lijevanog željeza je izdržljiviji, ali zbog fizičkih svojstava lijevanog željeza ima ograničenja na maksimalnu temperaturu zagrijavanja koja ograničava vrijednost snage od nekoliko stotina kilovata.

Osim toga: zbog krhkosti željeza, izmjenjivači topline moraju biti izuzetno masivni. Značajna težina ponekad uzrokuje da proizvođači opskrbljuju ih u odvojenim odjeljcima s instalacijom u kotao tijekom instalacije.

Na zidnim kotlovima obično imaju kapacitet do 100 kilovata i opremljeni su glavnim elementima remena (sigurnosna skupina, pumpa, a ponekad i ekspanzijski spremnik). Zapravo, radi se o mini-kotlovnici.

Zidna montaža podrazumijeva određena ograničenja na masu proizvoda, koja određuje njegove značajke dizajna:

• U zidnim kotlovima koriste se samo cijevni plamenici.
• Izmjenjivač topline izrađen je od čelika ili bakra. Druga opcija pruža veću čvrstoću, ali opet ograničava maksimalnu temperaturu plamena.

funkcionalnost

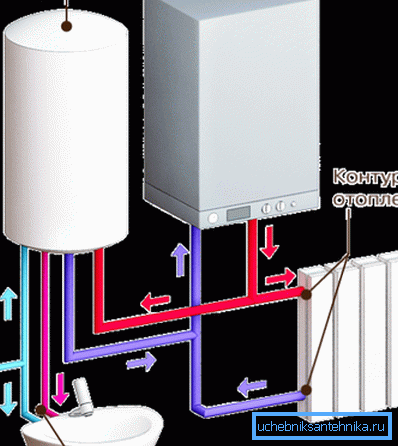

Na toj osnovi, kotlovi su podijeljeni u jedno-krug i dvostruki krug. Kotao s jednim krugom, po definiciji, namijenjen je samo za rad na grijanju i čini se da ne zadovoljava naše zahtjeve: ne osigurava grijanje vode za hozród. Međutim, kompletiranje proizvoda s neizravnim kotao za grijanje, u kojem rashladna tekućina daje dio toplinske energije, potpuno rješava ovaj problem.

Obratite pažnju! Prirodno je pitanje, može li ova struktura osigurati kuću s toplom vodom ljeti? Naravno. Dovoljno je tijekom instalacije osigurati poseban mini-krug kroz koji će rashladno sredstvo cirkulirati između kotla i kotla s uređajima za grijanje koji su odsječeni ventilima.

Kotao s dvostrukim krugom ima dva odvojena izmjenjivača topline za grijanje i vruću vodu ili, alternativno, kombinirani koaksijalni izmjenjivač topline, u kojem tekućom vodom ponovno izmjenjuje toplinu s rashladnom tekućinom. Osim toga, postoje dizajni s ugrađenim kumulativnim grijačem neizravnim zagrijavanjem.

Koju opciju odabrati potencijalnog kupca?

Preporučujemo da obratite pažnju na dizajne s grijačima za pohranu. Upute se odnose na stabilniju izlaznu temperaturu toplinske vode koju oni pružaju: protočni grijač s automatskim regulacijom snage pokušava udahnuti u kontinuiranu borbu s miješalicom.

Izbor proizvoda s odvojenim ili ugrađenim bojlerom određuje se samo po veličini i konfiguraciji prostorije koja se dodjeljuje za opremu za grijanje.

povući

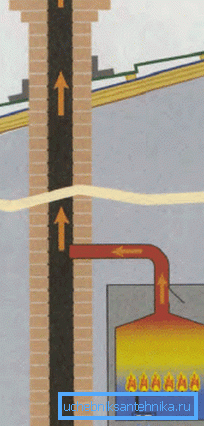

Može biti prirodno i prisilno. Prirodni nacrt, karakterističan za proizvode s otvorenim (atmosferskim) plamenikom, uključuje odabir zraka za održavanje izgaranja izravno iz prostorije u kojoj je ugrađena oprema za grijanje. Proizvodi izgaranja se ispuštaju u dimnjak ili ventilacijski kanal.

Jedini plus dizajna je potpuna nepostojanost.

Nekoliko nedostataka:

• Potreba za značajnim promjerom dimnjaka ili ventokala (osobito pri postavljanju više kotlova na istom nosaču).
• Grijanje kanala koji prolazi kroz sobu, što očito neće poželjeti vlasniku tijekom ljeta.
• Strogi uvjeti za sobu (u pravilu - kuhinja), u kojoj se nalazi kotlovnica. Konkretno, kada je snaga kotla do 60 KW, ona mora imati volumen od najmanje 15 m3 + 0,2 m3 po kilovatu, biti opremljen prozorom za ventilaciju i jazom za dovod struje ispod vrata s poprečnim presjekom od najmanje 0,025 m2.

U slučaju prisilne vuče (tzv. Zatvoreni, supercharged ili turbocharged plamenik) sve razmjene zraka odvijaju se između kotao i ulice, bez posredovanja prostorije.

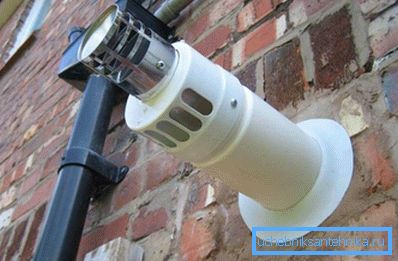

Usisni ventilator vuče zrakom kroz vanjski kanal koaksijalne cijevi, koji se izvlači kroz bilo koji vanjski zid; proizvodi izgaranja se ispuštaju kroz jezgru iste cijevi. Cijev izvedena kroz zid je opremljena posebnom rešetkom - terminatorom koji sprečava miješanje proizvoda izgaranja i dovodnog zraka.

Takva se shema, naročito, koristi u modernim kućama s autonomnim grijanjem stanova. Jedino ograničenje povezano s njom (osim, naravno, hlapljivosti) je potreba da se kotao postavlja na vanjski zid kuće.

paljenje

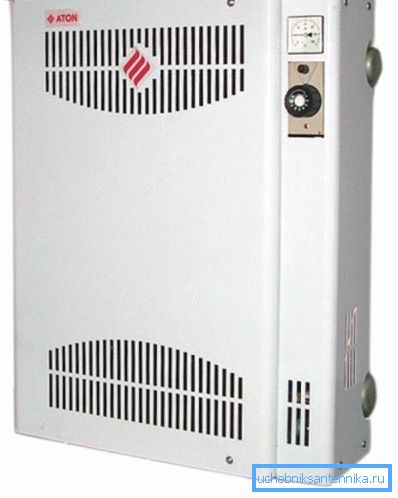

Može biti ručno (piezoelektrično) ili elektronski. U prvom slučaju piezoelektrični element koristi se za paljenje, iskra iz koje zapaljuje plamen plamenika. Glavni plamenik zapali se iz njega; Temperatura nosača topline kontrolira mehanički termostat, koji zaustavlja protok plina do glavnog plamenika kada se postigne željena temperatura.

Osim toga: svi piezo-kotlovi su opremljeni dodatnim termostatskim mehanizmom za isključivanje opskrbe plinom kada je pilot plamen isključen.

Piezo pečenje je pogodno tamo gdje postoje česti problemi s električnom energijom. Nedostaci mogu biti zabilježeni u nemogućnosti daljinskog upravljanja kotla pomoću daljinskog upravljača, termostata i GSM-modula, kao i niže učinkovitosti: plamenik u stanju pripravnosti troši oko 20% ukupnog plina.

Elektronsko paljenje, naprotiv, čini uređaj neparivim; s druge strane, vlasnik dobiva mogućnost puno fleksibilnije kontrole opreme, vezivanja unutarnje temperature u kući prema vremenskim uvjetima, izradu dnevnog i tjednog rasporeda temperature itd. Volatilnost se djelomično nadoknađuje povezivanjem kotla preko UPS-a, koji može podržati njegov rad nekoliko sati.

Toplina izgaranja

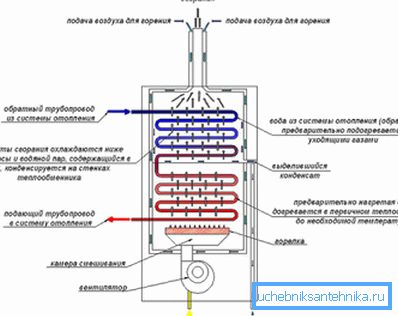

Shema rada klasičnog (konvekcijskog) plinskog kotla s tzv. Nižom toplinskom vrijednošću topline podrazumijeva visoku temperaturu medija za prijenos topline u povratnoj cijevi. Njen pad ispod 50 do 55 ° uzrokuje da kondenzat pada na izmjenjivač topline, uključujući ne samo vodu, već i vrlo agresivne nečistoće koje sadrže kiselinu.

Međutim, ako koristite dodatni izmjenjivač topline otporan na koroziju (economizer) i organizirate uklanjanje kondenzata, možete dobiti dva iznimno lijepa bonusa.

1. Povratnu temperaturu može se spustiti na 30-40 stupnjeva, što će omogućiti napajanje niskotemperaturnog sustava grijanja bez previše poteškoća.
2. Učinkovitost kotla povećat će se za 9-11%. Kondenzacija produkata sagorijevanja daje ekonomizatoru dodatnu toplinu.

Iznos primljen na oba izmjenjivača topline zove se najviša kalorična vrijednost. Ona premašuje količinu energije koja se čak i teoretski može izdvojiti iz procesa oksidacije hlapljivih ugljikovodika, čime proizvođači mogu reći za kondenzacijske kotlove nevjerojatnu učinkovitost od 105 do 109%.

montiranje

Kako su montirani plinski kotlovi za grijanje i toplu vodu?

Odgovor prvenstveno ovisi o vrsti kotla.

• Uređaji s većom masom (od 500 kg) postavljeni na podu zahtijevaju instalaciju na zasebnoj podlozi.

• Kotlovi s otvorenim plamenikom, kao što je već spomenuto, zahtijevaju dovod dovoljne količine zraka u prostoriju u kojoj su ugrađeni. Ne zaboravite na ograničenja minimalnog volumena prostorije.
• Koaksijalni zračni kanal mora biti uklonjen ne manje od dva metra od tla, a ne bliže pola metra od najbližeg prozora ili ventilacijskog otvora. Vodoravni presjek kanala ne smije biti duži od jednog metra.

Korisno: bolje je postaviti zračni kanal s laganom predugom prema kotlu i dovršiti ga s kondenzatora. S pristranosti u suprotnom smjeru u teškim mrazovima kondenzat će se zamrznuti u cijevi. To se, naravno, ne odnosi na regije s blagim zimama.

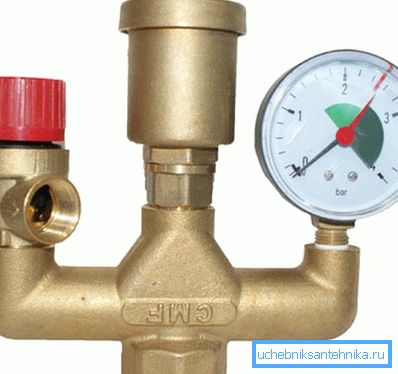

• Uređaji koji nemaju pumpu, sigurnosna skupina (ventil, mjerač tlaka, ventilacijski otvor) i spremnik za ekspanziju opremljeni su s njima.

• Crpka se obično nalazi na povratnoj cijevi ispred kotao kako bi se smanjila njegova grijanja.
• Napojni spremnik i sigurnosna skupina u pravilu se postavljaju na udaljenosti od 10 promjera punjenja ispred pumpe, u području s minimalnom turbulencijom.
• Volumen ekspanzijskog spremnika za sustav grijanja uzima se u 10% ukupne zapremine rashladne tekućine u krugu. Količina rashladne tekućine u uravnoteženom sustavu obično se izračunava brzinom od 13 litara po kilovatu snage kotla.
• Kapacitet crpke je odabran na takav način da se cijeli volumen rashladne tekućine okreće oko tri puta na sat.

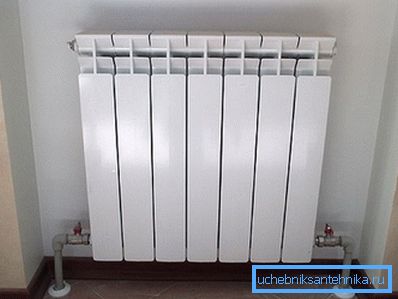

• Optimalna shema povezivanja dugih radijalnih radijatora je od dna do dna ili dijagonale. U oba slučaja, svaki uređaj za grijanje je opremljen ventilom za zrak - Mayevskyovom dizalicom, ventilom ili ventilom za spajanje vode.

Važno: veza s plinovodom ne može se izvršiti ručno. Ovaj rad obavlja isključivo i isključivo predstavnik lokalne organizacije plina ili ovlaštenog servisnog predstavnika trgovine koja vam je prodala kotao.

Proizvođači i modeli

Koji proizvođači plinskih kotlova zaslužuju posebnu pažnju? Upoznat ćemo neizgovorenu ocjenu marke i proučiti nekoliko uzoraka.

klijenata

1. Najviši njemački proizvođači su Vaillant, Wolf i Buderus. Ponekad švedski ITS ući u istu kategoriju. Karakterizira ih najviša pouzdanost, brz nastanak tehnoloških inovacija i razvijena mreža servisnih centara, jamčeći bez jamstva i naknadnu uslugu.

1. Drugi talas - talijanski Ferrol, Ariston i Beretta, Viardus i Dakon potječu iz Češke, južnokorejski kotlovi Kiturami i proizvodi nekih drugih europskih proizvođača. Tehnološki, dišu se u stražnjem dijelu glave Nijemcima i Šveđanima.
2. Konačno, izbor najisplativije kupac - domaći proizvodi i plin zagrijavanje kotlovi ukrajinskog podrijetla. Uz rijetke iznimke, to su neosjetljivi uređaji opremljeni piezo-paljenjem. Oni su prilično pouzdani, iako ne nude vlasniku stupanj automatizacije koja je karakteristična za zapadne proizvode.

Savjet: prije nego što napravite izbor u korist proizvođača, pročitajte kartu lokacije ovlaštenih servisa. Bolje je odabrati proizvod koji će, u slučaju kvara, biti brzo popravljen na licu mjesta.

uzorci

Pogledajmo neke od različitih modela različitih proizvođača.

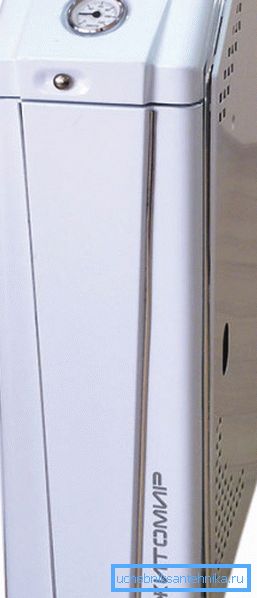

Atem Zhytomyr 3 KS-G-007 SN

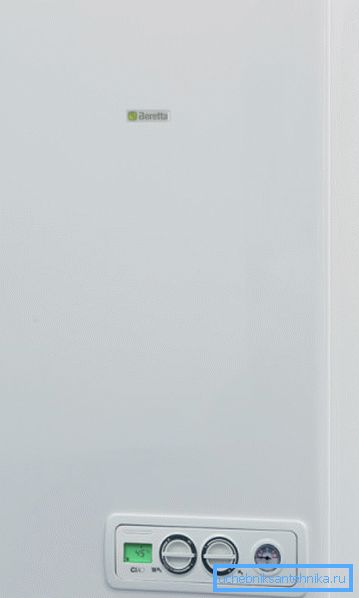

Beretta CIAO 24 CSI

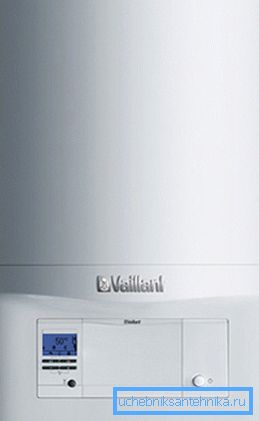

Vaillant ecoTEC pro VUW INT 236

zaključak

Nadamo se da će naš kratki pregled pomoći čitatelju u odabiru opreme za grijanje. Priloženi videozapis tradicionalno će ponuditi svoju pozornost dodatnih tematskih informacija. Sretno!
