Podno grijanje vode u 4 etaže

Ogroman broj autonomnih grijaćih mreža su sustavi grijanja na bazi vode, koji se sastoje od grijaćeg kotla, cijevi i radijatora. Međutim, ne svi svi vole glomazne, a ne uvijek estetske baterije koje se postavljaju ispod prozorskih klupica i ne uklapaju se u unutrašnjost sobe. Zato sve više ljudi preferira podno grijanje.

Nije lako to učiniti sami, ali rezultat je vrijedan truda.

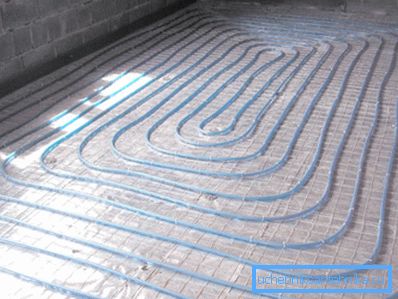

Zagrijavanje podnog grijanja - učinkovito grijanje bez velikih baterija

Postupak za samostalno postavljanje sustava podnog grijanja

Potrebno je upozoriti da bez obzira da li montirati klimatskim mreže u vlastitom domu ili nadogradnja grijanje u izgledu stan grijanje na podu među profesionalnim instalaterima se smatra jednim od najsloženijih građevinskih procesa.

Ali ako imate barem osnovno znanje iz područja gradnje i popravka, imate odgovarajuće vještine, a sami možete napraviti sve. To će vam pomoći u uputama, što je zbog prikladnosti percepcije podijeljeno u nekoliko uzastopnih faza.

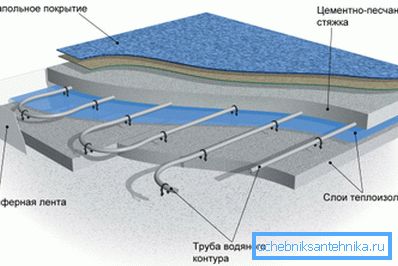

Na slici - shema sustava podnog grijanja

Faza 1. Priprema i izolacija baze

Prije svega, potrebno je riješiti staru betonsku podlogu koja pokriva pod. Demontiran je na podnu podlogu ili na pod. Nakon toga treba osigurati da dobivena površina nadmorska visina na suprotnim krajevima sobe ne prelazi 1 cm. Ako je više potrebno uskladiti baze uz pomoć specijalnih građevinskih kompozicija.

Zatim je površina prekrivena filmom koji izvodi ulogu vodonepropusnosti, a zatvarač se zaglavi oko oboda zidova. To će pomoći u izbjegavanju opterećenja podova zbog svoje toplinske ekspanzije nakon što je sustav grijanja pušten u pogon.

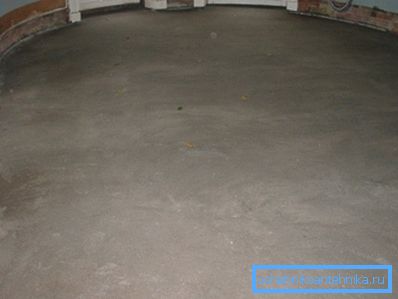

Prije montaže toplinski izoliranog poda potrebno je pažljivo razvrstati bazu

Savjet! Ako iz bilo kojeg razloga se koristi nekoliko krugova grijanja u podu u istoj prostoriji, treba predvidjeti ugradnju trake za kompenzaciju i između njih.

Sljedeći zadatak: zaštita od gubitka topline. Potrebno je postaviti sloj toplinskog izolata na podu, inače značajan dio toplinske energije neće zagrijati sobu, ali međusklop preklapanja.

Izbor materijala ovisi o nekoliko okolnosti:

  1. Ako se zagrijavanje vode u podu koristi samo kao dodatak radijatoru, potrebno je koristiti polietilensku pjenu, čija površina ima dodatni sloj folije koji reflektira toplinu.
  2. U slučaju instalacije opisanog sustava u gradskom stanu ili na drugom katu kuće (tj. Ako postoji druga grijana soba ispod vas), dovoljno je 3-5 cm pjene.
  3. U svim ostalim slučajevima (pogotovo ako u kući u prizemlju ima grubo pod "na tlu"), potrebno je ozbiljnije mjere za zaštitu od gubitka topline.. Na primjer, sloj ekspandirane gline ili listova polistirenske pjene barem 10 cm debljine.

Postoje posebne izolacijske prostirke za podno grijanje. Njihova cijena je nešto veća, ali opremljena su posebnim nosačima koji će ubuduće olakšati postavljanje cijevi.

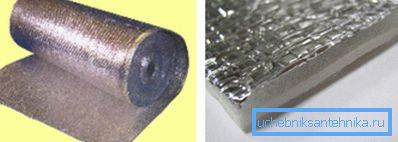

Toplinsko-izolacijski materijal s reflektirajućim slojem savršen je za smanjenje gubitka topline prilikom instaliranja sustava podnog grijanja

Nakon polaganja izolacije postavlja se armaturna mreža. Ne služi samo za povećanje čvrstoće betonskog estriha, već i za pričvršćivanje metalnih plastičnih cijevi kroz koje će cirkulirati vrući tekući nosač topline u sustavu grijanja.

Faza 2. Stjecanje elemenata klimatskog sustava

Na kraju pripremnog rada treba se staviti na potrebnu opremu. Sustav podnog grijanja izrađen je od sljedećih elemenata:

oprema opis
Kotao za grijanje Koristi se za zagrijavanje rashladne tekućine koja se zatim dovodi do cijevi koje se nalaze ispod poda, a izmjenjuju toplinu sa zrakom koji cirkulira u sobi. Prilikom kupnje obratite pažnju na vrstu goriva i bojler.
Cirkulacijska pumpa Koristi se za organiziranje tekućine rashladne tekućine nad svim elementima klimatskog sustava. Ako je topli pod montiran zajedno s radijatorima, preporuča se postavljanje crpke na svaki krug. Na taj način možete više fino regulirati mikroklimu. Ponekad je crpka ugrađena u kotlu, tako da ga ne morate kupiti odvojeno.
ventil Mora biti opremljen ulaznim i izlaznim cijevima kotla. Također, ventili koji odsiječe vodoopskrbu, poželjno je instalirati na druge elemente sustava. Na taj način možete lako blokirati pristup rashladnog sredstva za zamjenu ili popravak opreme.
cijevi Kao materijal za uređenje podnog grijanja potrebno je koristiti cijevi izrađene od polipropilena ili umreženog polietilena. Poželjna je druga mogućnost, budući da ovaj materijal ima niži koeficijent toplinske ekspanzije. Polipropilenske cijevi su jeftinije, ali se preporučuje kupiti njihove sorte pojačane staklenim vlaknima.
kolekcionar Ovaj element je mlaznica s mnogo rupa za instalaciju cijevi. Dvije su detalje potrebne: za raspodjelu vrućeg rashladnog sredstva i sakupljanje već hlađene vode. Često se montiraju u posebnu kabinet kolektora. Tu je i instalirana druga oprema koja vam omogućuje da prilagodite temperaturu i volumen vode, riješite se zraka i tako dalje.
Spojevi, spojke i ostali dijelovi Ugradnja sustava grijanja ne može se raditi bez uporabe raznih dodataka. Potrebno je povezati različite elemente sustava. Prilikom kupnje obratite posebnu pozornost na kvalitetu. Iz nepropusnosti zglobova ovisi o izvedbi cijelog sustava.

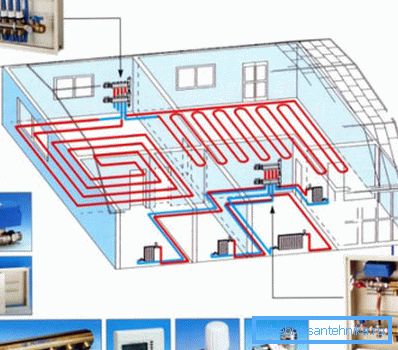

Glavni elementi sustava grijanja

Obratite pažnju! Za instalaciju sustava grijanja, skriven ispod poda, potrebno je koristiti cijevi promjera od 16 do 20 mm, koji mogu izdržati temperaturu nosača topline do 95%. Inače, performanse sustava nije zajamčena, a popravci vam mogu koštati prilično veliku količinu novca.

Faza 3. Instalacija kotla

Kako bi se podno grijanje učinkovito zagrijavalo prostorije, potrebno je voditi računa o instaliranju kotla potrebnog kapaciteta. Preporučljivo je nabaviti opremu s kapacitetom od 15-20% viši od procjene. To će pomoći u nadoknadi gubitka topline pri zagrijavanju poda.

Nemojte zaboraviti da je crpka potrebna za organiziranje struje rashladnog sredstva. Ako nije ugrađen u kotao, pobrinite se za kupnju dodatno.

Instalacija kotla mora biti provedena strogo u skladu s uputama isporučenim s njim. Zapamtite da instalaciju plinske opreme obavljaju samo stručnjaci nakon dobivanja odgovarajuće dozvole.

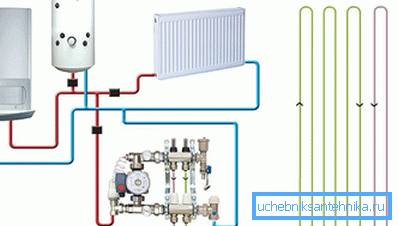

Jedna od mogućnosti povezivanja kotla

Faza 4. Priprema cijevi i popunjavanje estriha

Cjevovodi za podno grijanje su fiksirani na mjestu ugradnje pomoću posebnih zagrada. Također možete pričvrstiti dijelove s plastičnim trakama na armaturu. Međutim, prva opcija olakšava instalaciju i omogućuje pažljivije postavljanje cijevi na pod.

Proces tlocrta je jednostavan.

Samo slijedite neke savjete:

  1. Metalne i plastične cijevi se prodaju u obliku velikih skeins. Ne možete izvaditi iz njih pojedinačne elemente cjevovoda, morate postepeno odviti zaljev, što se tiče rasporeda na podu.

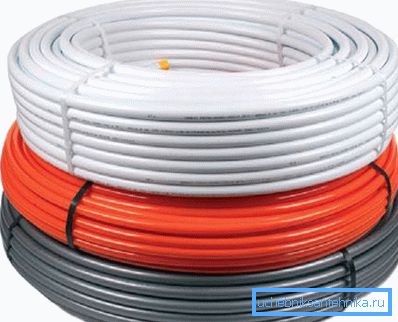

    Presvučene polietilenske cijevi

  2. Okreta se trebaju podesiti da zadovolje zahtjeve za minimalni polumjer savijanja. Za većinu proizvoda jednak je pet promjera unutarnjeg dijela.
  3. Ako preokrećite okret, na plastičnoj cijevi nastaje karakteristična traka svjetlije boje. To znači da integritet dijela može biti ugrožen tijekom rada. Ne možete koristiti ovu stavku. Cjelokupni cjevovod treba zamijeniti, budući da se cijevi ne smiju uliti u beton.

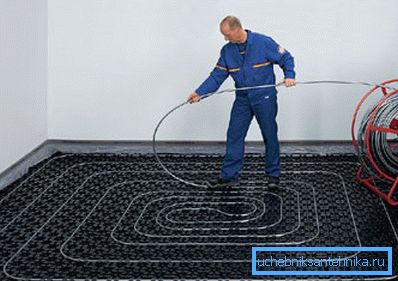

Kod polaganja cijevi pazljivo pratite dopušteni polumjer okretanja
  1. Cjevovodi koji prolaze kroz zidove moraju biti izolirani s pjenastim polietilenskim školjkama, polistirenskom pjenom ili sličnim materijalom.
  2. Spojite cijevi na razvodnik. Provjerite jesu li zglobovi čvrsto zatvoreni, jer na tim mjestima može doći do curenja.

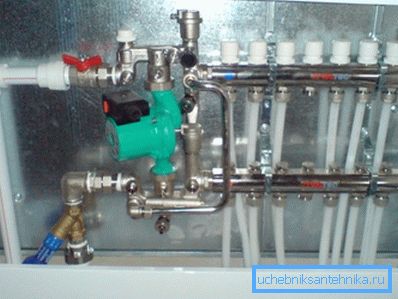

Spremni kolektor kućišta sustava toplinski izoliranog poda
  1. Po dovršetku instalacije, sustav bi trebao biti pričvršćen. Da bi to postigao, stavlja ga u pogon, lagano povećavajući tlak rashladnog sredstva u odnosu na nominalnu. Tako bi grijanje trebalo raditi dan.

Tijekom tog vremena otkrit će se svi nedostaci i propusti. Potrebno ih je ukloniti, nakon čega se ponovno izvodi postupak crimpinga.

Kod lijevanja cijevi s betonskim rješenjem, potrebno je uzeti u obzir neke značajke:

  1. Ako kao dekorativni podnu oblogu pločice će se koristiti, spojnica mora debljine 3-5 cm ili smanjiti razmak između susjednih cijevi od 10 cm. Inače katu grije neravnomjerno i kada se hoda po njemu će se osjetiti dijelove hladnog i toplog zraka.

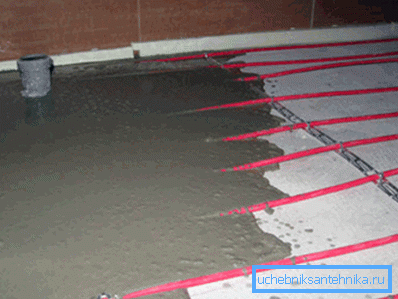

Punjenje cijevi betonom - zadnja faza instalacije sustava podnog grijanja
  1. Kada se kat planira prekriti laminatom ili linoleumom, debljina estriha smanjuje se. Da biste spriječili uništavanje betona, možete upotrijebiti dodatnu armaturu. Tako smanjite gubitak topline i povećate učinkovitost sustava.

Potrebno je uključiti sustav na početku prvog mraza jer ima visoku toplinsku inerciju. Potrebno je oko 3-5 dana da zagrije sobnu temperaturu na ugodnu razinu.

S druge strane, može napraviti dobru uslugu. U slučaju nužde isključivanja kotla, klimatska mreža će dulje vremena dati akumuliranu toplinsku energiju.

zaključak

Jasno slijedi gore navedeni slijed postupaka, lako možete izgraditi u vašem domu sustav podnog grijanja koji zamjenjuje klasične radijatore. Ali to nije jedini način instaliranja skrivenih elemenata grijanja.

Na sličan način moguće je prikriti radijatore na podu. Više o tome pogledajte u nastavku videozapisa.
