Povezivanje bimetalnih radijatora. usporedne značajke s

04-03-2018
Grijanje

Spojna shema bimetalnih radijatora grijanja nema značajne razlike od ostalih vrsta grijača, pa ćemo raspravljati o općim pravilima za instaliranje baterija. U tom slučaju, primijetimo neke nijanse i značajke te vam kažemo kako spojiti bimetalni radijator grijanja.

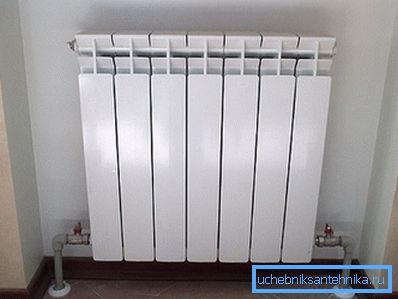

Bimetalni radijator s donjim spojem u unutrašnjosti prostorije.

Bimetalni radijatori za grijanje

Usporedne značajke s drugim vrstama baterija

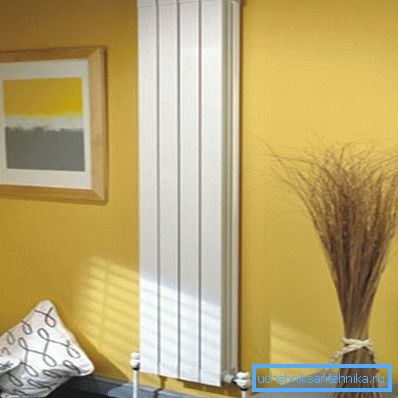

Na fotografiji - visoki uski uređaj.

Najprije morate shvatiti kakva su to radijatorska grijanja i kako se međusobno razlikuju.

Navodimo glavne vrste:

  • Baterije od lijevanog željeza - Jedna od najčešćih vrsta, koja se nalazi u većini stanova sovjetske gradnje. To je sustav povezanih odlomaka od lijevanog željeza s prilično debelim zidovima i velikom masom. Odlikuje se velikom čvrstoćom i trajnošću, ali ima nisku učinkovitost i prijenos topline, a također je moguće primijetiti veliku toplinsku inerciju;
  • Čelični cjevasti registri - to je sustav cijevi dovoljno velikog promjera ili jedne cijevi u obliku zavoja S (na primjer, grijanom trakom za ručnike). Ova vrsta opreme uglavnom je instalirana u velikim prostorijama - koncertnim dvoranama, kinima, sportskim kompleksima, supermarketima. Razlikuju se velike snage i velikog volumena rashladnog sredstva;
  • Čelične ploče za grijanje. To su zavarene profilirane ploče čelika, unutar kojih se nalaze kanali za cirkulaciju rashladnog sredstva. Oni imaju prilično nisku otpornost na hidrauličke šokove i nisku čvrstoću, podložni su koroziji i nisu pouzdani;
  • Aluminijski radijatori - Suvremeni tip baterije, karakteriziran povećanim prijenosom topline i učinkovitosti, slabim volumenom nosača topline i malom masom uređaja. Zbog niske termalne inercije, dobro se posvetio automatskoj i ručnoj kontroli temperature. Zahtijevajući kvalitetu rashladnog sredstva i njegovu kiselost imaju prosječnu snagu i vijek trajanja;
  • Bakrene baterije - su sustav cijevi s pločastim perajama. Oni se razlikuju po najvećoj emisiji i učinkovitosti topline, visokoj čvrstoći i otpornosti na hidrauličke šokove, bez korozije i dugog vijeka trajanja. Jedini nedostatak bakrenih jedinica je visoka cijena;
  • Bimetalni radijatori izvana i dizajna podsjećaju na aluminijske uređaje s razlikom da su unutarnji zidovi kanala izrađeni od čelika ili bakra. Dakle, moguće je povećati učinkovitost i prijenos topline baterije, ali da bi se očuvala njegova snaga i trajnost.

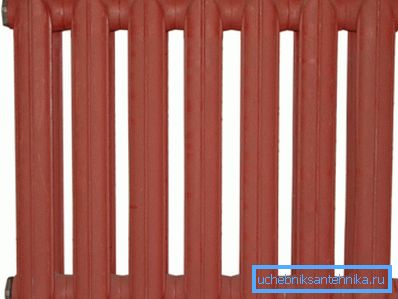

Upoznat s mnogim baterijama od lijevanog željeza.

Da biste razumjeli glavnu osobinu razlikovanja bimetalnog uređaja, nužno je bolje razumjeti njegov dizajn. Glavni zadatak bilo koje tekućine hlađene baterije je osigurati maksimalni prijenos topline od rashladne tekućine do okoline, uz odgovarajuću opskrbu mehaničkom i otpornom na koroziju za dugoročno učinkovito funkcioniranje.

Stupanj prijenosa topline izravno ovisi o toplinskoj vodljivosti metala i debljini stijenke. Najviše toplinski provodljivih materijala su aluminij i bakar, stoga su najučinkovitiji uređaji od neželjeznih metala.

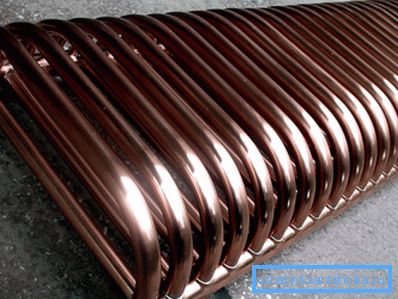

Najučinkovitiji radijatori izrađeni su od bakra.

S druge strane, čelik i obojeni metali pokazuju najveću snagu. Ali oni su skloni koroziji i imaju nisku toplinsku vodljivost. Istodobno, čelik je mnogo jeftiniji od bakra i aluminija, što je također prednost.

Dizajn bimetalnog radijatora je karakterističan po tome što su unutarnji zidovi kanala izrađeni od trajnog čelika otpornih na koroziju ili čistog bakra, a vanjske zidove i peraje izrađene su od laganog i toplinskog aluminijuma. Ova odluka omogućila je kombiniranje prednosti čelika i obojenih metala u jednom uređaju.

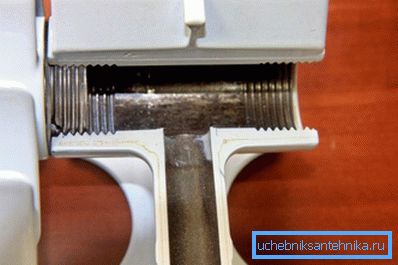

Unutarnja površina kanala i kolektora izrađena su od čelika.

Obratite pažnju! Bimetalni radijatori kombiniraju prednosti proizvoda od željeznih i obojenih metala, postajući najnaprednija i najmodernija vrsta uređaja za grijanje.

Prednosti i nedostaci

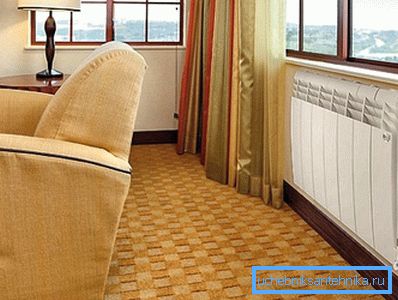

Konvektor se savršeno uklapa u moderan interijer.

Razmotriti pozitivne i negativne aspekte korištenja agregata s kombiniranim metalima u sastavu. Počnimo s prednostima:

korist opis
Visoka mehanička čvrstoća Jezgra uređaja izrađena je od čelika od anti-korozije visoke čvrstoće, koji je u stanju izdržati radni tlak unutar 40 atm., Značajni vodeni čekić i vanjski mehanički učinci.
trajnost Vijek trajanja ovog tipa baterije je od 20 do 50 godina. To se postiže visokom kvalitetom građenja i korištenjem najprikladnijih materijala.
Visoka emisija topline Toplinska provodljivost aluminija je četiri puta veća od toplinske provodljivosti čelika, a bakar je dva puta vodljiviji od aluminija. Izlazna snaga jednog bimetalnog dijela je 150 - 180 W, što je znatno veće od modela s jednim elementom.
Nedostatak elektrokemijskih procesa Budući da su unutarnje površine kanala izrađene od čelika, poput cijevi, sustav ne proizvodi galvanske procese i elektrokemijsku koroziju.
Dobra prilagodba Jedinice su karakterizirane vrlo malim kapacitetom rashladnog sredstva koji, u kombinaciji s dobrom toplinskom vodljivosti materijala, omogućuje učinkovitu kontrolu temperature preko termostatskih ventila.
Lijep dizajn Aluminijska sposobnost lijevanja omogućuje vam stvaranje bilo kojeg oblika kućišta, a moderni tipovi boja i premaza čine posebno atraktivnim izgledom baterija.

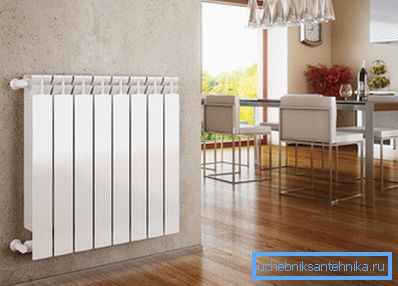

Atraktivan izgled - prepoznatljiva osobina proizvoda.

Nedostaci modela uključuju visoku cijenu i zahtjeve za kvalitetom proizvodnje i montaže. Potrebno je kombinirati materijale sa strogim performansama tehnologije, inače uređaj neće dugo služiti i neće ispuniti navedene kriterije.

Obratite pažnju! Bimetalni konvektor može se pripisati najuspješnijim i progresivnim vrstama grijača.

Priključni dijagram za radijatore

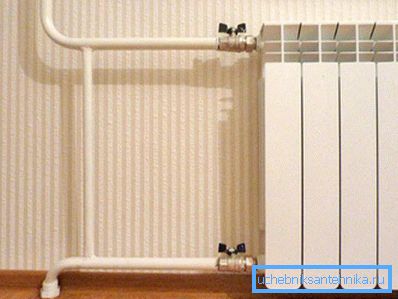

Primjer veze na strani.

Spajanje bimetalnih radijatora izvodi se prema istim pravilima kao i za ostale vrste baterija.

Razmotrite standardne sheme remonta:

  1. Dijagonalna veza. Opskrbna cijev ulazi u gornji otvor, a povratna cijev izlazi iz donjeg otvora na drugoj strani. Smatra se najučinkovitijim načinom osiguranja potpuno ravnomjerne grijanja i maksimalnog prijenosa topline;
  2. Bočna veza. Cijev za dovod ulazi u gornji otvor, a povratna cijev izlazi s donje strane na istoj strani. S brojem sekcija do 12, praktički nema razlike od dijagonalnog tipa, ali s povećanjem tog broja znatno je niži;
  3. Vrhunska veza. Napajanje ulazi u gornji otvor na jednoj strani, povratak struji od gornjeg otvora na stražnjoj strani. Dovoljno učinkovit način;
  4. Donji spoj. Ulaz i izlaz rashladnog sredstva kroz donje rupe na obje strane. Zagrijavanje je manje ujednačeno i manje učinkovito;
  5. Povežite se s jednom točkom. Samo jedna cijev ulazi u uređaj. Metoda je najmanje učinkovita i rijetko se koristi.

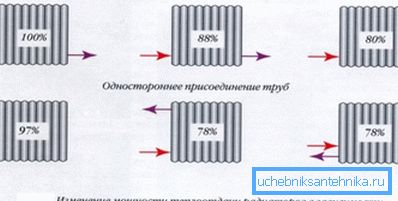

Utjecaj načina povezivanja s snagom.

Treba također imati na umu da postoje jedno-cijevni i dvocjevni sustavi grijanja. Iako, u smislu remenje radijator - to nije tako značajno. Većina kućanskih ožičenja je jedna tipa cijevi.

Obratite pažnju! U monotubnim sustavima za uobičajenu prilagodbu i održivost uređaja treba ih povezati putem zaobilaznice.

Instalacija radijatora

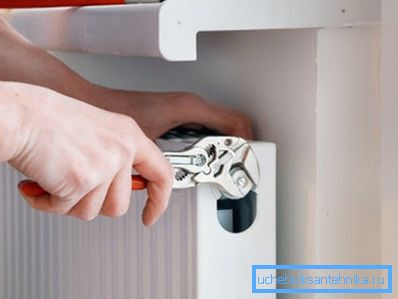

Bimetalni radijatori za grijanje s donjim spojem ugrađuju se u podzemne ili podnožje.

Za one koji su odlučili instalirati radijator vlastitim rukama, pripremili smo upute.

Razmotrit ćemo jedan sustav cijevi s lateralnom vezom:

  1. Prema shemi proizvođača, montiramo montažne nosače;

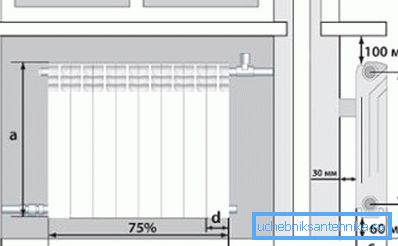

Odabir položaja konvektora prema shemi.
  1. Izvršavamo montažu bateriju grijanja. Vijke Mayevsky ventil u gornju rupu, a utikač u donjem. U drugoj dvojici uvijamo štapove za zatvaranje i podešavanje dizalica, podešavanje - odozgo;

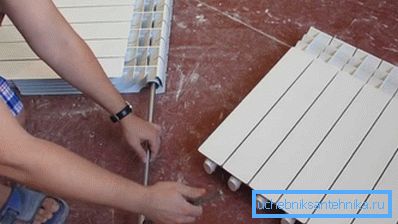

Prije montaže sastavljamo proizvod.
  1. Objesili smo i popravili bateriju na zidu;

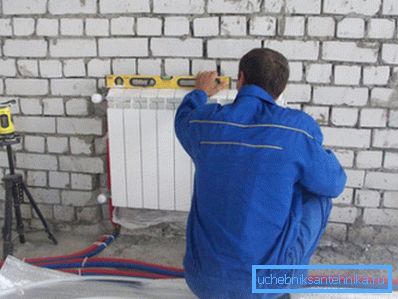

Obavezno upravljate razinom procesa izgradnje.
  1. Navijte termostatski ventil u cijev za dovod i spojite ga na držač ugrađen u rupu za bateriju;

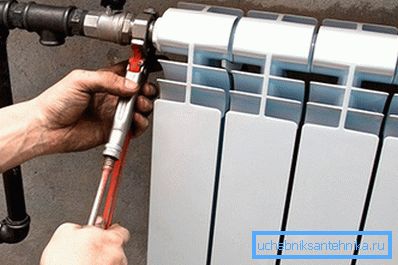

Spojite opskrbnu cijev.
  1. U povratnoj cijevi instaliramo zatvorski kuglasti ventil koji se povezujemo s drškom ugrađenim u donju rupu;
Spojite povratnu cijev.
  1. Priključne i povratne cijevi povezane su putem zaobilaznice, na kojem također ugrađujemo ventil za podešavanje.

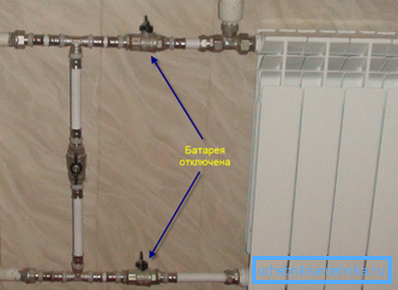

Dizalice vam omogućuju da isključite uređaj radi popravka ili zamjene.

Obratite pažnju! Koristite samo visokokvalitetne spojke i adaptere, dobre prekidne i regulacijske ventile. Uobičajeni spojevi izrađeni su od vodoinstalacije mjedi.

zaključak

Bimetalni grijani radijator je izvrstan izbor za grijanje modernih apartmana ili seoske kuće. Uređaji su karakterizirani visokim performansama, a videozapis u ovom članku pomaže u razumijevanju pravila instalacije.
