Povezivanje radijatora u jednom sustavu cijevi. križ, sedlo,

Dugo se organiziraju mreže za grijanje u privatnim i obiteljskim kućama. Vrlo često se odvija jednosmjerna veza radijatora, koja uključuje serijsku vezu uređaja. Ova je opcija najučinkovitija pri korištenju prirodne cirkulacije rashladnog sredstva.

Fotografija prikazuje jednu cijevnu grijnu mrežu.

Pro i kontra rješenja

Prilikom konstruiranja takvih grijaćih mreža dovodna cijev iz kotao se dovodi izravno na prvu bateriju, a od njega do drugog, trećeg i drugog. Radna okolina ulazi u uređaje zauzvrat.

Ako je kuća povezana s radijatorima s jednostupanjskim sustavom grijanja, možemo govoriti o sljedećim prednostima i nedostacima.

Glavne prednosti

  • Niska cijena gotove mreže objašnjava se minimalnom potrošnjom upotrijebljenih elemenata;
  • Down cjevovodi su vrlo lako sakriti, jer se nalaze u jednoj liniji;
  • Struktura sustava je vrlo jednostavna, a to vam omogućuje da ga gradite vlastitim rukama;
  • Ova vrsta grijanja može funkcionirati bez prisilne cirkulacije.

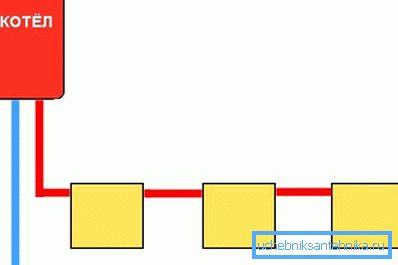

Najjednostavniji dijagram jednog retka.

Određeni nedostaci

  • Nema mogućnosti prilagodbe protoka radnog okruženja u uređajima za grijanje;
  • Takvi se sustavi ne preporučuju ako je duljina cjevovoda vrlo velika;
  • Zamjena ili popravak baterija u svakom slučaju mora biti izvršena uz potpuno zaustavljanje komunikacijske mreže.

Nadopunite! Kada je radijator spojen na jednocjevni sustav, do 50 posto proračuna može se spremiti na cjevovode u usporedbi s dvocjevnom komunikacijskom mrežom.

Osnovne mogućnosti povezivanja

Spajanje uređaja za grijanje može se obaviti na nekoliko načina. Razina toplinskih gubitaka, kao i estetskih svojstava, ovisit će o odabiru određenog. Ukupno ima četiri osnovne opcije, sve ih treba detaljnije razmotriti.

Mjesto križanja

Najučinkovitije u smislu izlaza topline je dijagonalna veza grijaćeg radijatora s jednim cijevnim sustavom. Rashladno sredstvo ulazi u gornji pretinac baterije i dolazi izravno s dna. S ovom opcijom raspodjeljuje se ravnomjerno po cijeloj strukturi.

Dijagonalno vezanje za uređaj za grijanje.

Priključak sjedala

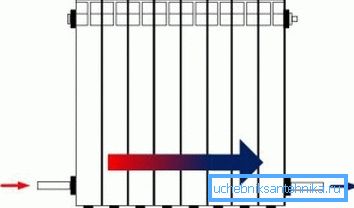

U tom slučaju, cjevovod je spojen na niže priključke uređaja s obje strane. Ovom metodom ugradnje, gubitak topline se povećava do određene mjere. Međutim, mjesto elemenata može se smatrati povoljnim ako govorimo o estetskim mogućnostima.

Priključak sjedala akumulatora.

Jednosmjerna veza

Ova tehnika uključuje mjesto elemenata s jedne strane, ali na različitim razinama. To jest, cjevovod je na vrhu, a cijev za ispuštanje je na dnu. Tako je moguće potpuno zagrijati zadnji uređaj.

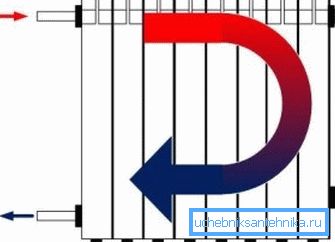

Cjevovodi su s jedne strane.

Donji smještaj

Takva shema za povezivanje radijatora s jednostupanjskim sustavom je relevantna ako su vodljivi elementi skriveni pod podom. Bez postavljanja cirkulacijske crpke, ova metoda se ne može provesti jer se rashladna tekućina isporučuje i ispušta kroz dno.

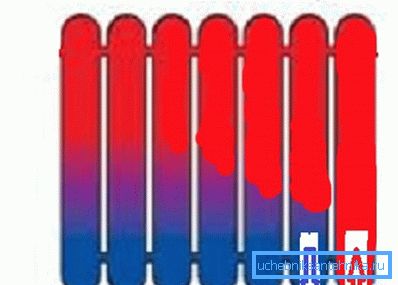

Vodljivi elementi nalaze se ispod.

Instalacijski rad

Nakon upoznavanja s mogućnošću priključivanja baterije, vrijeme je da saznate više o njihovoj instalaciji i naknadnoj vezi s cjevovodima. Sve su radnje vrlo realne da to sami rade, odbijajući privlačiti profesionalce. To omogućuje značajnu uštedu.

Instalacija instrumenata

Prije spajanja radijatora s jednostupanjskim sustavom grijanja moraju biti instalirani. Mogu se pričvrstiti i na bočne površine i na donji dio prostorije.

Detaljne instalacijske upute prikazane su u nastavku:

  1. Najprije se označavaju mjesta ugradnje zagrada ili kuka.. Tijekom rada pomoću mjerne trake i jednostavne olovke. Uređaj mora biti najmanje 8 cm od poda, oko 10 cm od prozorskog pragova i više od 2 cm od zida;
  2. Nakon primjene oznake ugrađuju se tipli.. Da bi se to postiglo, u armiranom betonu se buši rupica koja odgovara vijcima. Ako je bočna ploha izrađena od drva, tada se pričvršćenje vrši vijcima;
  3. Na posljednjoj fazi, dijelovi su pričvršćeni na određenom mjestu, nakon čega je na njima postavljena pravilno pripremljena baterija.. Obično za jedan uređaj morate instalirati 2-3 kuke ili zagrade.
Točno i netočno mjesto radijatora.

Upozorenje! Nakon ugradnje pričvršćivača provjerava se njihova pouzdanost. Nositelji se ne bi trebali kretati u odnosu na vodoravnu i okomicu niti na savijanje pod djelovanjem primijenjenih napora.

Postupak povezivanja

Vezanje uređaja za grijanje može se provesti upotrebom elemenata iz različitih materijala, ali polipropilen je nedavno postao popularniji. Stoga se u nastavku smatra opcijom s cijevima iz ovog visokokomolekularnog spoja.

Nakon ugradnje prekidača i regulacijskih ventila, postavljena je posebna spojnica koja je neophodna za spajanje s polipropilenskim proizvodima. Cijevi su joj spojene lemljenjem.

Prilikom izvođenja termičkog spajanja trebali biste se pridržavati određenog vremena zagrijavanja. Mora se mijenjati unutar 5-20 sekundi. Pregrijavanje dijelova može uzrokovati oštećenja.

Šav se zauzima unutar 3 minute, pa se mora paziti tijekom tog vremena, jer se u suprotnom elementi mogu potpuno uvijati ili ispasti.

Približno se obavlja remenje baterije.

Korisne preporuke

  • Unatoč jednostavnosti komunikacijske mreže ove vrste, potrebno je izvršiti detaljni projekt s preliminarnim proračunima prije izvršavanja glavnih radova;
  • Kako bi se vodljivi elementi postavili na proizvoljne lokacije, neophodno je postaviti cirkulacijsku pumpu koja će prisiliti rashladnu tekućinu da se kreće u zatvorenoj petlji;
  • Cjevovodi izrađeni od polipropilena moraju biti pričvršćeni na bočnu površinu s kompenzacijskim nosačima. Dopuštaju da se proizvodi sortiraju u jednom položaju, ali istodobno ostaje moguće linearno kretanje;
  • Ako se upotrebljavaju analozi metala umjesto polipropilenskih elemenata, priključivanje se provodi pomoću posebnih spojeva ili zavarivanja;
  • Po želji se mogu postaviti cjevovodi na zid, što će pozitivno utjecati na estetsku percepciju prostorije. Također možete napraviti dekorativnu kutiju koja će sakriti vodljive proizvode;
  • Da bi se smanjili gubitci topline, ne preporuča se lociranje radijatora sustava grijanja u niši ili bilo kojem otvoru, naročito ako učinkovitost cijele mreže nije vrlo visoka;
  • U prisustvu cirkulacijskog uređaja, poželjno je nabaviti rezervni izvor napajanja, budući da grijanje neće funkcionirati kad je struja isključena;
  • Pričvršćivanje baterija s podnih držača preporučuje se ako su zidovi izrađeni od laganih materijala. U drugim slučajevima treba postaviti posebne kuke.

Završni dio

Gore navedene informacije pružit će mogućnost početnicima da pravilnu povezanost radijatora s jednim cijevnim sustavom u privatnoj kući ili stanu.

Tijekom instalacije možete koristiti bilo koji od predloženih shema za spajanje vodljivih elemenata. Što se tiče posebnog videozapisa u ovom članku, omogućit će vam da se vizualno upoznate s ovom temom.
