Prijelaz topline sa radijatora i drugih parametara

Koji parametri trebaju obratiti pažnju pri kupnji baterije za grijanje? Općenito, što su oni? Što je bolje - tradicionalni proizvodi od lijevanog željeza, lagani aluminij ili čvrsti čelik? Kako smanjiti ili povećati prijenos topline grijaćih uređaja? Pokušajmo odgovoriti na ta pitanja.

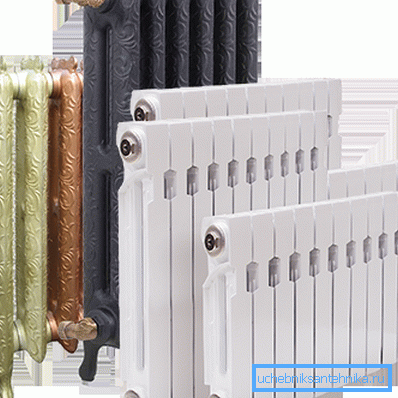

Naš zadatak je razumjeti razliku između različitih baterija za grijanje.

Takvi različiti sustavi grijanja

Dragi čitatelj, trebali bismo odmah razgovarati o vrlo važnoj točki. Loš radijator može se nazvati samo onim koji ne odgovara karakteristikama koje je proizvoač proglasio. No, takvi parametri kao što su materijal, toplinski kapacitet, dimenzije i vlačna čvrstoća moraju se ocijeniti negativno ili pozitivno - samo za određene uvjete.

Pokušajmo objasniti s primjerima.

  • Za autonomni sustav koji djeluje iz kotao na kruta goriva, unutarnji volumen sekcije i njegov toplinski kapacitet su važni. Što više tih parametara, to bolje: oni znače da neće biti hladno između upaljača u kući. Zbog toga je popularnost baterija od lijevanog željeza među vlasnicima privatnih kuća u neapropusnim selima.

Usput: umjesto masivnih baterija, akumulator topline spojen na krug može se koristiti za uštedu topline - veliku toplinski izoliran spremnik s vodom.

  • Aluminij je dobar za autonomne sustave s plinskim, dizelskim i električnim kotlovima za grijanje. Mali unutarnji volumen, skromna cijena odjeljka i velika površina finninga bit će vrlo korisna. Ali visoka čvrstoća i sposobnost prebacivanja značajnih temperatura na materijal čini se da nisu dobri: tipični parametri autonomnog kruga grijanja su 70 / 50С s tlakom od 1,5 do 2 atmosfere.

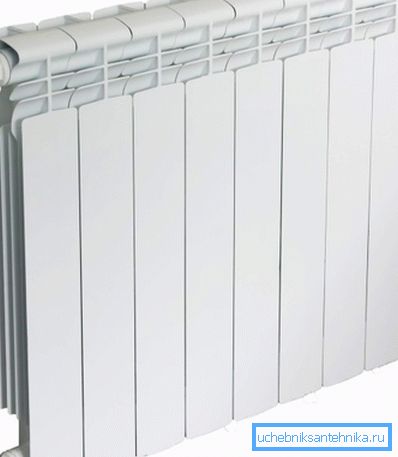

Aluminij Nami Classic.
  • Opseg čeličnih registara - sobe povezane s centralnim grijanjem, u kojima se značajna pažnja posvećuje dizajnu. Čelik ima najveću otpornost na hidraulički tlak i sposoban je izdržati jaku toplinu, no ne može se pohvaliti dobrim prijenosom topline po jedinici unutarnjeg volumena.
  • Konačno, bimetalni proizvodi kombiniraju čvrstoću čelične jezgre s visokom toplinskom vodljivosti aluminijske ljuske, što im omogućuje da budu opremljeni naprednim perajama. Oni su izvrstan izbor za sustave centralnog grijanja gdje je potreba za toplinom dovoljno visoka.

Ključni parametri

Dakle, koje opcije trebam pogledati pri kupnji?

  1. Na masu sekcije i unutarnjeg volumena. Oni su izravno povezani s njegovim toplinskim kapacitetom.
  2. Radna temperatura određuje sposobnost baterije da prenosi pregrijavanje u DH sustavu.

Treba razjasniti: općenito, temperatura rashladnog sredstva zakonski je ograničena na 95 ° C. Međutim, pod određenim okolnostima (na primjer, kada upravljate sklopom dizala s uklonjenom mlaznicom i usisnim utikačem), može biti 120 i 130 stupnjeva.

  1. Visoki radni tlak znači da vodeni čekić s brzim punjenjem kruga neće uzrokovati oštećenje dijela i neće izvaditi klin ili utikač.

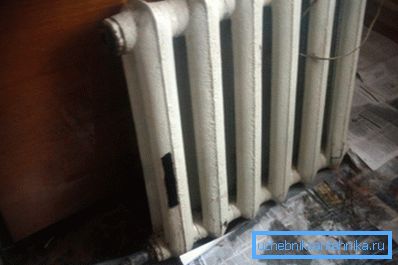

Posljedice vodenog čekića.
  1. Visoka disipacija topline grijaćeg radijatora u smislu sekcije s zadovoljavajućim drugim parametrima bit će definitivna prednost. Jasno je da beskonačni redovi odjeljaka vjerojatno neće zadovoljiti vlasnika svojim izgledom.
  2. Središnja udaljenost omogućuje povećanje zloglasnog dijela prijenosa topline, žrtvujući kompaktnost ili, obrnuto, postaviti kompaktnu bateriju pod visoki panoramski prozor.
  3. Konačno, umjereni trošak će također biti definitivan plus.

Istražni uzorci

Upoznajte se s nekoliko proizvoda različitih vrsta predstavljenih na suvremenom ruskom tržištu.

MS-500-140M

parametar vrijednost
materijal Lijevano željezo
Glasnoća odjeljka 1,45 litara
Težina sekcije 6,7 kg
Radna temperatura 130c
Radni tlak 9 kgf / cm2
Udaljenost središta nad bradavicama 500 mm
Odjeljak za prijenos topline 160 vata
Vrijednost na malo 480 rubalja / odjeljak

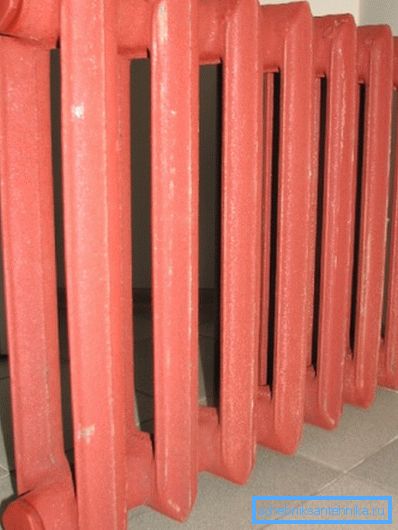

Bezglavi klasici - lijevanog željeza MS-140.

Nuance: proizvođači označavaju sekciju za prijenos topline na Dt (temperatura delta između rashladnog sredstva i prostorije) na 70 ° C. Prava vrijednost ovog parametra je većina sezone grijanja znatno manja.

Warmica Lux 70/500

parametar vrijednost
materijal aluminijum
Glasnoća odjeljka 0,35 litara
Težina sekcije 1,05 kg
Radna temperatura 130c
Radni tlak 16 kgf / cm2
Udaljenost središta nad bradavicama 500 mm
Odjeljak za prijenos topline 185 vata
Vrijednost na malo 295 rubalja / odjeljak

Harmony A40 1-500 KZTO

Pod tim imenom je skriveni cjevasti sveobuhvatni registar ruske proizvodnje.

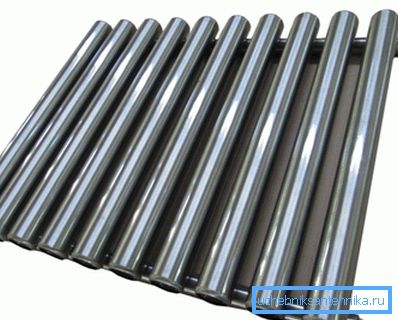

Registar s jednim redom A40.
parametar vrijednost
materijal čelik
Glasnoća odjeljka 0,63 litara
Težina sekcije 1,1 kg
Radna temperatura 130c
Radni tlak 15 kgf / cm2
Udaljenost središta nad bradavicama 500 mm
Odjeljak za prijenos topline 56 wata
Vrijednost na malo 590 rubalja / odjeljak

Napomena: za odjeljak u ovom slučaju prihvaćamo jednu registarsku cijev. Jasno je da sav zavareni proizvod ne razumije.

Reefar Monolith

Drugi neosvojivi proizvod domaćeg proizvođača je bimetalni uređaj za grijanje tvrtke Rifar.

parametar vrijednost
materijal Čelik, aluminij
Glasnoća odjeljka 0,21 litara
Težina sekcije 2,0 kg
Radna temperatura 135c
Radni tlak 100 kgf / cm2 (hidraulični testovi se izvode pri tlaku od 150 atm)
Udaljenost središta nad bradavicama 500 mm
Odjeljak za prijenos topline 196 W
Vrijednost na malo 812 rubalja / odjeljak

Napomena: kod ugradnje bimetalnih radijatora vlastitim rukama, preporuča se upotreba samo čeličnih cijevi. Koji je razlog uputa - lako je razumjeti: kombinacijom u općem krugu najjači bimetalni uređaj za grijanje i plastična cijev koja će se slomiti već pri 10 atmosfere je iracionalna.

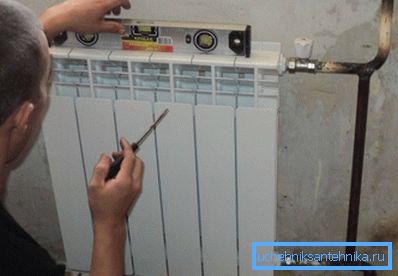

Za sustave centralnog grijanja bolje je koristiti čelične cijevi.

podešavanje

Što učiniti ako je kuća previše vruća ili, naprotiv, previše hladno?

Grijač radijatora

Radijator koji daje previše topline se isporučuje s prigušivačem - regulatorom kapaciteta košuljice.

Kao i uvijek, postoji niz suptilnosti.

  • Gumb se podešava minimalnom promjenom u položaju s dugim (barem pola sata) stanki za stabilizaciju temperature.
  • Umjesto gušenja, često se koristi termostatska glava. Dobro je u tome što može automatski prilagoditi svoj kapacitet, ovisno o stupnju zagrijavanja zraka u prostoriji.

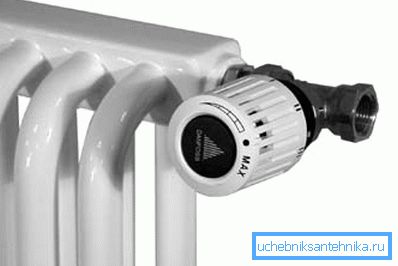

Radijator cjevastog čelika s termičkom glavom.
  • U središnjem sustavu grijanja može se regulirati samo grijaće tijelo s jumperom između priključaka. Inače, ventili će regulirati propusnost cijelog uspona s odgovarajućim posljedicama za vaše odnose sa svojim susjedima.

Postavljanje čvora dizala

U privatnoj kući, koju pokreće glavno grijanje, uloga spojnice s autocestom izvodi obična jedinica dizala - isto kao u stambenoj zgradi, ali s manjim promjerom zaustavnih ventila.

Podešavanje se može obaviti na dva načina.

  1. Povećajte i smanjite promjer mlaznice - standardni način podešavanja parametara sustava grijanja. Napomena: njezine dimenzije trebaju biti u skladu s organizacijom koja vam daje toplinu.

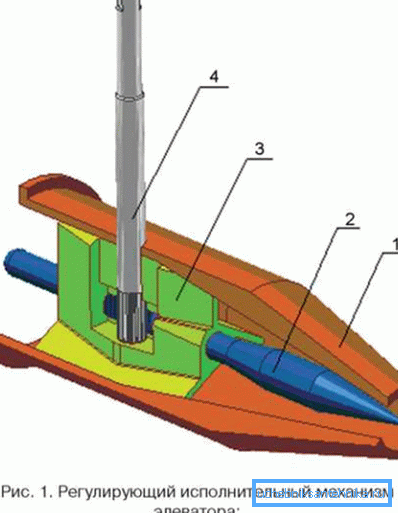

Alternativa je korištenje podesivog dizala.
  1. Osim toga, količina topline koja se preostane u kući može se smanjiti smanjujući diferencijal u liftu. U tu svrhu, usisna cijev zatvara ulazni ventil uz kontinuiranu kontrolu tlaka povratne cijevi kroz manometar. Smanjenje razlike ne smije biti više od 2 metra (0,2 kgf / cm2).

Povećana snaga topline radijatora

Što učiniti ako je hladno kod kuće? Najočitije rješenje je povećanje duljine radijatora, postavljanje dodatnih krajnjih dionica. Prijenos topline će rasti, ali ne sasvim linearno: ekstremni dijelovi su uvijek znatno hladniji od linije.

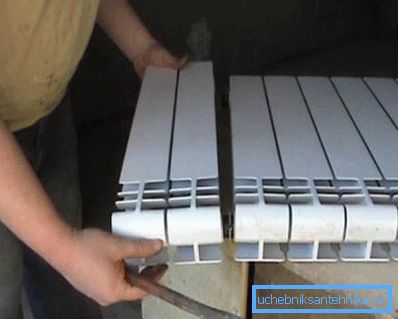

Na fotografiji - priključivanje dodatnih dijelova na radijator.

Postavljanje na skakač ispred radijatora ventila kada je zatvoreno preusmjerit će rashladnu tekućinu s njega na dio, čime se lagano povećava toplinski tok iz grijalice.

Napomena: U bilo kojem trenutku baterija mora biti otvorena ili na liniji ili na džemperu. Nakon što ste zatvorili sve ventile, ponovno se automatski sudite na sastanak s vrlo nezadovoljnim susjedima.

Ako je početak radijatora izrazito različit u temperaturi od krajnjih dijelova - možda treba pranje. U tu svrhu, u ljeto, kod grijanja, ispušta se uobičajeni kuglasti ventil u donjem slijepom čepu; crijevo za vodu koristi se za ispuštanje vode u kanalizaciju.

Konačno, za ujednačeno zagrijavanje sekcija, bolje je odabrati ne jednostrano, već dvosmjerno dno spoja grijača. Štoviše, to će uvijek biti grijano duž cijele duljine - protok vode kroz donji kolektor neće dopustiti da se mulja. Pranje se može zaboraviti desetljećima.

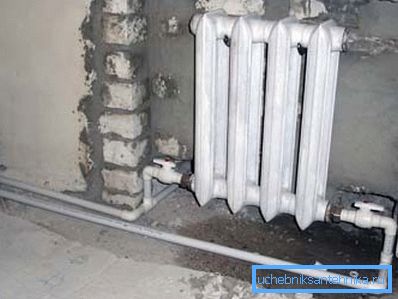

Baterija s donjom dvosmjernom vezom ne treba prati.

zaključak

Iskreno se nadamo da će naši savjeti i preporuke pomoći čitatelju pri odabiru i postavljanju opreme za grijanje za njegov dom.

Kao i uvijek, dodatne informacije možete pronaći u priloženom videozapisu. Sretno!
