Priključak grijaćih radijatora: metode, sheme, rastavljanje

Kako spojiti radijatore jedno na drugo kako bi se osigurala visoka kvaliteta grijanja prostora?

Ovo je pitanje osobito važno ako je sustav grijanja dizajniran i instaliran u novoizgrađenoj kući. Međutim, čak iu kućama koje su već u uporabi, model povezivanja može se revidirati i ažurirati kako bi se osigurala veća energetska učinkovitost korištenja sustava grijanja.

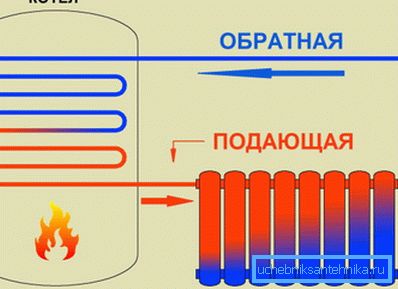

Načelo izgradnje i rada autonomnog grijanja

U ovom članku ćemo pogledati kakvu vrstu povezivanja sustava radijatora u privatnoj kući može se smatrati optimalnim i zašto. Osim toga, saznat ćemo koje su značajke implementacije svakog od predloženih shema.

Mogućnosti građenja

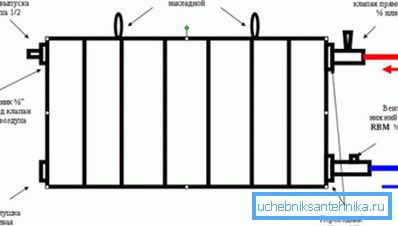

Dizajn bimetalnih i aluminijskih radijatora

Na tržištu postoji širok raspon grijača, koji su dizajnirani da se napune rashladnom tekućinom koja cirkulira u sekcijama i daje dio topline metalnim dijelovima. Metalni dijelovi u dizajnu uređaja zauzvrat oslobađaju toplinu u okoliš.

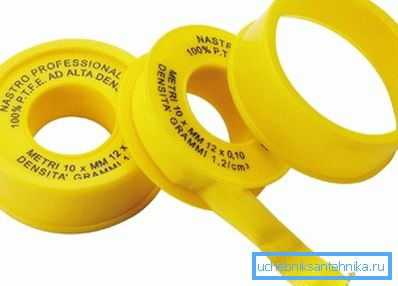

Fum-tape - najčešći materijal za navojne priključke radijatora

Bez obzira na to je li izvedba baterija ploča ili presjek, svi imaju jednu zajedničku stvar - prisutnost četiri ulaza. Na vrhu krajeva nalaze se dvije rupe i dvije rupe na dnu.

Ove rupe su potrebne za spajanje na cijevi sustava grijanja. Izbor donjih ili gornjih rupa za ugradnju može biti posljedica osobitosti položaja uređaja i odabranog dijagrama ožičenja.

Pregled postojećih metoda

Spajanje radijatora grijanja na cijevi može se provesti u skladu sa sljedećim metodama:

  • Najjednostavniji i istodobno učinkovit način spajanja cijevi na bateriju je da hrane gornje i povratne cijevi s dna..
Najjednostavnija i istodobno učinkovita veza aluminijskih radijatora

Prednost ove otopine je da rashladno sredstvo prolazi kroz uređaj za grijanje gotovo gravitacijom. Pri korištenju ove sheme, dijelovi instaliranog radijatora će se puniti brže, dok će pritisak na priključne spojnice biti niski.

Nedostatak ove metode leži u činjenici da se takva vodeća cijev rijetko koristi u modernim apartmanima i kućama.

  • Jednostrano povezivanje radijatora na cijevi gotovo jednako učinkovit kao i prethodna shema, budući da se rashladna tekućina ispušta odozgo i odlazi u donju rupu. Učinkovitost radijatora s ovom instalacijom iznosi oko 97%.
Bočna veza

Važno: Ako instalirate aluminijsku bateriju na ovaj način, postoje ograničenja o broju upotrijebljenih odjeljaka. Broj sekcija u ovom slučaju ne bi smio premašiti 20 jedinica.

  • Niža metoda povezivanja, unatoč nižoj učinkovitosti (oko 88%), postaje sve popularnija. To ne iznenađuje jer se moderni sustavi grijanja izvode pomoću cijevnih priključaka skrivenih ispod poda.
Donji spoj

Unatoč činjenici da rezultat instalacije radi sa svojim rukama u ovom slučaju izgleda preciznije, trebat će više vremena za popunjavanje sekcija s rashladnim sredstvom i kao rezultat toga više vremena kako bi se osigurala ugodna temperatura u sobi.

Eyeliner dno, i obrnuti vrh

Vođenje feeda s dna može biti motivirano samo zbog posebnosti instalacije cijevi. Učinkovitost uporabe baterija koje su spojene na ovaj način ne prelazi 75-78%.

  • Donja jednosmjerna veza nije uobičajena, ali postoje neke baterije za grijanje gdje su otvori za dovod i povratak smješteni na donjoj strani radijatora.
Eyeliner i povratak s dna

S gledišta estetske privlačnosti, takva metoda povezivanja sasvim je opravdana, ali u pogledu učinkovitosti baterije, bolje je razmotriti prve dvije metode.

Kako lokacija baterije utječe na učinkovitost njegove uporabe

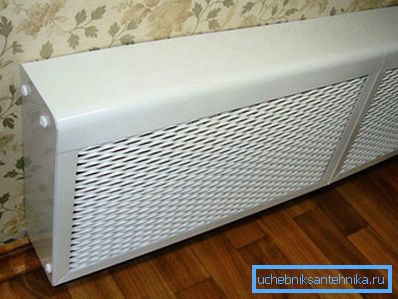

Na slici je ukrasni okvir - zaslon

Kao što je već spomenuto, metode spajanja radijatora na cijevi utječu na učinkovitost čitavog sustava. Ispada da mjesto grijača ima manji utjecaj.

Razmotrite najčešće situacije:

  • Gornji dio radijatora potpuno je prekriven prozorom. U idealnom slučaju, učinkovitost baterije je 100%, ali u isto vrijeme ništa ne bi trebalo pokriti gornji dio uređaja. U našem slučaju rub ruba prozora mijenja smjer grijanog zraka i učinkovitost se smanjuje od stotinu do devedeset šest.
  • Baterija zbog dizajna prostora skriva se u niši. U ovom slučaju, učinkovitost uređaja smanjuje se za 7%.
  • Baterija za estetsku privlačnost prekrivena je dekorativnim zaslonom. Ako zaslon ima dovoljno perforata na prednjoj strani i na gornjem dijelu, gubitak prijenosa topline će biti 5%. Ako je zaslon gotovo bez perforacije i istodobno pokriva radijator sa svih strana, gubitak će iznositi do 20%.

Dakle, gledali smo kako spojiti cijevi na baterije kako bi se smanjila učinkovitost. Osim toga, naučili smo kako ne imati radijatore, kako se ne bi zamrznuli zimi. Sada smo popis aktualnih tematskih shema dizajna za sustave grijanja.

Trenutni dijagrami baterija

Serijska i paralelna veza radijatora

Do danas, nekoliko shema za ugradnju grijača se koriste u jednom sustavu. Sve ove sheme imaju očite prednosti u kombinaciji s točkama koje treba razmotriti prilikom odabira najbolje opcije za uređenje sustava grijanja u vašem domu.

Dakle, kako možete povezati bimetalne radijatore jedan s drugim u istom sustavu grijanja i istodobno postići optimalan rezultat?

  • Konzekutivna veza je uobičajena i jednostavna shema u kojoj opskrba prolazi kroz sve baterije u zavojima, a povratna cijev ulazi u sustav od zadnjeg radijatora. Primjer implementacije ove sheme je sljedeći. Stan ili kuća imaju više soba i u svakoj je sobi instalirana baterija. Prva rashladna tekućina dobiva bateriju koja se nalazi bliže kotlu za grijanje. Zatim, rashladna tekućina kroz cijev ulazi u sljedeći radijator, itd. Prednost ovog rješenja je spremanje cijevi, čija cijena je visoka i jednostavnost instalacijskog rada. Nedostatak metode je neujednačeno zagrijavanje zraka u prostorijama, kao i udaljenost od kotla, temperatura rashladnog sredstva dobiva niže i niže. Stoga, odlučujući o korištenju takvog programa, pripremite se za činjenicu da će soba, posljednja u ovom lancu, biti hladna.
  • Paralelni spoj je krug koji je bez nedostataka sekvencijalnog kruga. To se postiže korištenjem zajedničke cijevi kroz koju prolazi tekućina. S druge strane, iz ove grane cijevi idu izravno do kojega se radijator pridružuje. Značajna prednost ove sheme je mogućnost preklapanja bilo koje baterije u lancu bez utjecaja na performanse drugih uređaja za grijanje. U tu svrhu, na ulazu u svaki grijač postavljaju se zaustavni ventili.

Važno: Kako bi se osigurala učinkovitost sustava grijanja s paralelnim priključkom, savijanje mora imati manji promjer poprečnog presjeka u odnosu na promjer glavne cijevi.

  • Kombinirana shema povezivanja akumulatora koristi se ako je potrebno kombinirati dvije prethodno navedene sheme pod uvjetima jednog građevinskog objekta. U pravilu, izbor spojene veze može biti posljedica arhitektonskih značajki gradilišta.

Kako rastaviti i sastavljati dijelove baterije

Ključ hladnjaka i vrata

Zaključno, razmatramo kako se odvajanje i spajanje dijelova radijatora međusobno odvijati.

Za početak, takve akcije su moguće samo na sekcijskim uređajima i nemoguće na baterije panela. Stoga možete spojiti bimetalne dijelove radijatora i spojiti odjeljke od aluminija radijatora, a čelične baterije se ne mogu rastaviti i izgrađivati.

Spojimo i odspojimo dijelove pomoću posebnog ključa radijatora. Ključ je naizmjenično umetnut u gornji i donji izlaz i pomaknut u smjeru suprotnom od kazaljki na satu, ako je potrebno odspojiti odjeljke. Kako bi se odvezao potrebni broj odjeljaka, na ključu postoje oznake koje odgovaraju širini odjeljka.

zaključak

Znajući kako instalirati radijatore, lako je montirati sustav grijanja u seoskom domu. Da biste uspješno instalirali grijače, preporučujemo da gledate videozapis u ovom članku.
