Priključivanje aluminijskih grijaćih radijatora: projekt,

Nedavno su aluminijski radijatori postali široko rasprostranjeni među vlasnicima kuće. Njihova instalacija je jednostavnija od postavljanja radijatorskih glačala, ali ima i neke nijanse. Stoga u nastavku detaljno razmotrimo kako pravilno spojiti aluminijski radijator u privatnoj kući.

Aluminijski radijator

Opće informacije

Prije svega, valja reći da aluminijske baterije imaju mnoge prednosti nad lijevanim željezo:

  • Prijenos topline je mnogo više.
  • Imaju manje težine.
  • Posjedujete privlačniji izgled.

Međutim, treba napomenuti da ti uređaji nisu dizajnirani za visoki tlak, koji je dostupan u centraliziranim sustavima grijanja. Stoga je opseg njihove primjene ograničen na autonomne sustave.

Jedinstvena cijevna veza

veza

projekt

Ako se raspored sustava grijanja izvodi od nule, postupak spajanja akumulatora započinje izvedbom dijagrama ožičenja.

U ovoj fazi morate odlučiti o sljedećim točkama:

  • Broj korištenih radijatora;
  • Mjesto grijanja;
  • Vrsta sheme povezivanja.

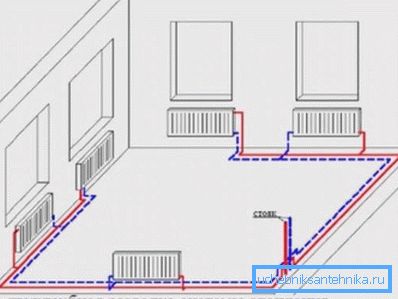

Priključak s dvije cijevi

Valja napomenuti da shema spajanja aluminijskih radijatora, kao i doista bilo koje druge baterije, postoje tri vrste:

Vrsta kruga Posebne značajke
Jednostruka cijev Svi uređaji za grijanje su spojeni u seriju, zbog čega rashladna tekućina zagrijava sve prethodne prije nego što dosegne zadnji radijator u krugu. Sukladno tome, grijanje je neujednačeno.

Ova shema je prikladna za male kuće u kojima se mali broj radijatora koristi u sustavu. U tom je slučaju lakše instalirati ga sami i uštedjeti novac na materijalima.

Dvostruka cijev U tom slučaju, baterije su također spojene u seriji, međutim, toplinski rashladni fluid i "povratni protok" protječu kroz različite cijevi. Zbog toga se grijanje zagrijava ravnomjernije, što omogućuje korištenje srednje veličine.
cjevovod Ova shema je najučinkovitija jer su sve baterije povezane paralelno kroz kolektor. Međutim, troškovi u ovom slučaju znatno se povećavaju, budući da je potrebno kupiti najmanje dva kolektora, kao i znatno veći broj cijevi čija je cijena obično prilično visoka.

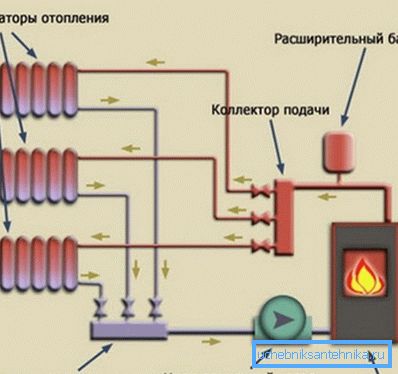

Priključni krug

Prilikom odlučivanja o tome kako spojiti aluminijski radijator trebali biste razmotriti veličinu kućišta, broj soba, njihov prostor itd. Nakon što ste odlučili o vrsti sheme, morate prikazati sve elemente sustava grijanja na papiru. Preporučljivo je za to koristiti kućni plan.

Nakon izrade takvog projekta, možete brojati potrebne materijale, koji uključuju cijevi, spojnice i ventile. U ovoj fazi možete izračunati sve troškove povezane s rasporedom grijanja.

Primjer označavanja zida pod baterijom

Pripremni rad

Prije spajanja aluminijskih radijatora potrebno je napraviti neki pripremni rad:

  • Prije svega, označavanje zidova u područjima gdje će se baterije montirati.
  • Sljedeća je instalacija toplinske cijevi. Treba napomenuti da je poželjno odrediti njegovo mjesto čak i prije kupnje baterija.
  • Na primjer, ako namjeravate sakriti cijevi u podu, onda je u ovom slučaju najbolji izbor bio aluminijski radijator s donjom vezom. Ako cjevovod prođe kroz zid, možete kupiti uređaje s lateralnom vezom. Cjevovod se isporučuje na mjesta radijatora prema dijagramu. Proces instalacije ovisi o vrsti cijevi. Mogu se spojiti kompresijskim spojnicama, navojnim spojevima ili zavarivanjem.
  • Tada morate otpustiti instrumente iz pakiranja, instalirati dizalice Mayevsky i druge elemente. Detaljne informacije o njihovoj pripremi sadrže shemu, koja je dostupna u kompletu.

Obratite pažnju! Zaštitni polietilenski film treba ukloniti samo nakon instalacije uređaja i njihove veze s vodičem topline.

Nakon toga možete nastaviti izravno na instalaciju i priključivanje radijatora.

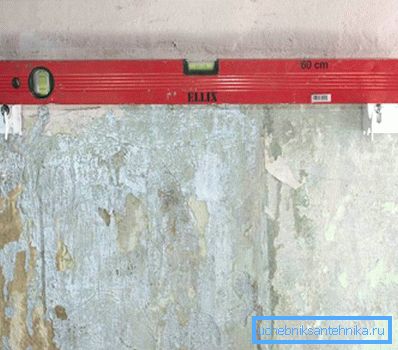

Provjera položaja nosača

Ugradnja i spajanje

Kada instalirate radijatore važno je ispravno ih postaviti.

Prema SNiP-u moraju se ispuniti sljedeći uvjeti:

  • Udaljenost od poda uređaja treba biti 10-15 cm.
  • Udaljenost do zida nije manja od 2 cm i ne više od 5 cm.
  • Udaljenost od prozorskog krila je najmanje 10 cm.

Upute za ugradnju aluminijskih radijatora su sljedeće:

  • Prvo morate označiti na zidu mjesto montažnih otvora nosača. Njihova je lokacija neophodna za provjeru razine zgrade.
  • Dalje na određenim mjestima morate bušiti bušotine bušilicom ili bušilicom.
  • Zatim je potrebno provrtati čavle u rupe, ugraditi nosače i učvrstiti ih pomoću čavala.
  • Položaj nosača mora se još jednom provjeriti razinom konstrukcije, a tek nakon toga se na njih može objesiti sam hladnjak.
Na fotografiji - instalacija termostata
  • Zatim, na ulazu i izlazu adaptera baterije su instalirani, na koje se dovode cijevi. U nekim slučajevima upravljački ventil je pričvršćen u ulazni otvor. Sve veze s navojem moraju biti nepropusne, jer to moraju biti zapečaćene s ljepljivom trakom ili lana i brtvom otporne na toplinu. U pravilu se kuglasti ventili instaliraju prije i nakon izlaza, kao i zaobići. Ova metoda spajanja omogućuje blokiranje protoka rashladnog sredstva u bateriju bez odspajanja sustava grijanja, što može biti potrebno iz raznih razloga.
  • Nakon dovršetka svih spojeva sustav mora biti ispunjen rashladnom tekućinom. Štoviše, dizalice moraju biti otvorene glatko, tako da u uređaju nema vodenog čekića.
  • Zatim morate uključiti grijanje i paziti na postojanje propuštanja na mjestima navojnih spojeva.

Savjet! Da bi se povećala učinkovitost radijatora, prije postavljanja na zid, penofol bi trebao biti fiksiran, što će odražavati toplinu u prostoriji.

Ovdje, možda, sve osnovne informacije o tome kako spojiti aluminijske radijatore u privatnoj kući. Jedina stvar koja treba napomenuti je da nije uvijek moguće popraviti uređaje na zidovima, na primjer, ako su drugi izrađeni od pjenastog betona ili čak suhozida. U tom se slučaju baterije instaliraju na podu pomoću posebnih stalaka.

zaključak

Spajanje aluminijskih radijatora ne razlikuje se od instalacije različite vrste baterija. Najvažnije je u ovom postupku ispravno načiniti dijagram ožičenja i osigurati nepropusnost svih spojeva. Suočavanje s ovim zadatkom je u sili svakog domaćeg obrtnika koji se suočava s popravkom sustava grijanja ili vodovoda.

Možete pročitati više informacija o izgovorenim temama iz videozapisa u ovom članku.
