Kakva je ispravna veza grijaćeg radijatora? Analizirat ćemo dijagrami priključenja koji se koriste u privatnim kućama i gradskim stanovima, te cijevi, spojnice i elementi ventila i pribora koji se koriste u tu svrhu. Osim toga, saznat ćemo koje greške mogu biti u dizajnu i instalaciji sustava grijanja.

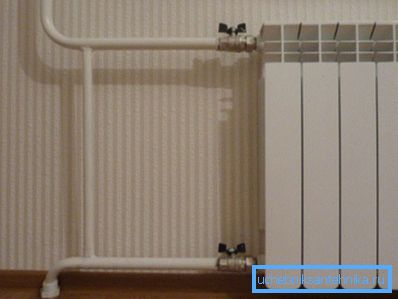

Bočna veza radijatora na podizanje centralnog sustava grijanja.

Okrugli obrisi

Ako u gradskom stanu shema sustava grijanja kao cjeline ili njegove pojedinačne petlje ne ovisi o našim naporima, u privatnoj kući krug je dizajniran od nule.

Postoje dvije temeljno različite sheme:

  • Jednostruka cijev, što predstavlja samo punjenje po obodu grijane zgrade. Uređaji za grijanje padaju paralelno s punjenjem.

Napomena: praktična i konzistentna ugradnja baterija; to je neprikladno jer ne dopušta neovisno podešavanje uređaja.

  • Dvocijevni - nezavisne hrane i obrnuto punjenje. Svaki radijator djeluje kao skakač između njih.

Prednosti jednocjevne sheme su niske cijene, jednostavnost instalacije i izuzetna tolerancija na greške. Nedostaci - značajna varijacija temperature između prvog i posljednjeg uređaja za grijanje, kao i poteškoća postavljanja oko perimetra kuće u nazočnosti velikih otvora i panoramskih prozora.

Dva cijevna shema je lišena tih nedostataka, ali pod određenim uvjetima može stvoriti ozbiljnije probleme vlasniku. Baterije najbliže kotlu ugasiti razliku između punila, što usporava cirkulaciju u udaljenim uređajima. Zato sustav s dvije cijevi zahtijeva obvezno balansiranje - ograničavanje vodova i podešavanje propusnosti za izjednačavanje temperature.

Jedna cijev i dvije sheme cijevi.

Taj je problem elegantno uspio u pridruženom sustavu s dva cijevi - Tichelmanovim krugom, čije su petlje jednake dužine.

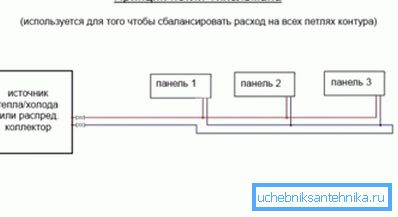

Petlja Tihelmana.

Umetnite radijatore

Što mogu biti načini povezivanja radijatora na punjenje i ustave?

ime opis Posebne značajke
Jedna strana Leads su spojeni na gornje i donje zaglavlje s jedne strane grijača S malim brojem odjeljaka pruža se maksimalni prijenos topline. Kada je broj dionica veći od deset, rub radijatora koji je najudaljeniji od cijevi će se ohladiti. U ekstremnim sekcijama tijekom vremena se nakuplja mulj
Donji dolje Leads spojeni na oba donja čašica Izlaz topline uređaja blago se smanjuje uslijed spore cirkulacije kroz gornji kolektor. Radijator ne zahtijeva ispiranje: dijelovi se ne muljaju
dijagonala Leads su spojeni na gornji čep na jednoj strani radijatora, a donji na drugom. Prijelaz topline je maksimalan u bilo kojoj duljini radijatora. Dno odjeljaka je silted gore sa strane gluh donji pluto
Kretanje rashladnog sredstva za različite dijagrame ožičenja.

Imajte na umu: u zatvorenom autonomnom sustavu grijanja možete zaboraviti na problem zamrzavanja baterija. Mala količina suspendiranih krutina u rashladnom sredstvu brzo se skuplja u spremniku za blato i ne uzrokuje nikakve probleme u budućnosti. Prema tome, ima smisla odabrati vrste priključaka radijatora koji će osigurati maksimalni prijenos topline.

greške

Nepravilno spajanje radijatora grijanja može dovesti do neispravnosti u sustavu DH, autonomnog kruga ili ozbiljno smanjiti prijenos topline uređaja.

Koje pogreške mogu napraviti prilikom instaliranja baterija?

  • Umetnite radijator između feeda i povratnih uspona na bilo kojem drugom podu, a vaše će susjede zamrznuti na usponu. Rashladna tekućina će cirkulirati kroz mali prsten - kroz vašu bateriju, ali prijenos topline svih uređaja iznad improviziranog skakača oštro ispadne.
  • Umetnite radijator sa svim zaustavnim ili prigušnim ventilima na košuljici bez premosnika ispred ventila ili prigušnica. U tom slučaju, blokirani pijetao će zaustaviti cirkulaciju u cijelom podizanju.

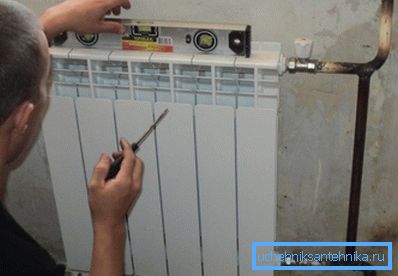

Skakač između košuljice jasno je vidljiv na fotografiji.
  • Bočna veza višestrukog radijatora, kao što je već spomenuto, dovest će do smanjenja prijenosa topline ekstremnih dijelova.
  • Spajanje radijatora s dovodnom cijevi smanjenog promjera također dovodi do smanjenja toplinske snage u odnosu na nominalnu. Norma je cijev DU15 (1/2 inča) s brojem dijelova do sedam i DNU20 (3/4 inča) s većim brojem sekcija.

Odabir materijala

Izbor cijevi, baterija i priključaka utječe na učinkovitost i sigurnost sustava grijanja, barem onoliko koliko i njegov dizajn. Koje bi se materijale trebali koristiti u različitim slučajevima?

Centralno grijanje

Radni parametri središnjeg kruga grijanja (4-6 kgf / cm2, 40-95 C) čini se da omogućuju korištenje bilo kakvih modernih cijevi, baterija i pribora.

Međutim, praksa pokazuje da je bolje odbiti neke od njihovih vrsta:

  1. Izračunata vrijednost temperature rashladnog sredstva često se premašuje u teškim mrazima. Kada se masovne pritužbe na hladnoću u apartmanima ponekad prakticiraju rad čvorova liftova bez mlaznice, s prigušenim prigušnicom. U ovom načinu rada baterije se mogu zagrijati na 130 - 140 ° C.
  2. Naglo zatvaranje bilo kojeg dijela ventila i armature zbog nesposobnosti bravara ili sloma dovesti će do hidrauličkog šoka s kratkotrajnim povećanjem tlaka na 20-25 atmosfere.

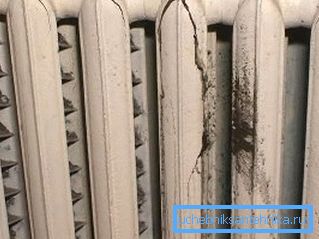

Radijatori s malom željeznicom dizajnirani su za tlak od 9 do 15 atmosfere i mogu se srušiti tijekom vodenog čekića.

Vjerojatnost izvanrednih situacija ostavlja svoj trag na izboru opreme za središnju toplinsku stanicu.

cijevi

Za ugradnju košuljica mogu se koristiti:

  • Čelična cijev VGP (voda i plin) na zavarenim spojevima;
  • Pocinčana VGP cijev navojem. Zavarene šavove su kontraindicirane zbog svoje antikorozivne prevlake: na visokim temperaturama, cinka izgara;
  • Inovativna cijev na valovodu na kompresijskim armaturama.

Posljednja opcija je atraktivna jer se lako može montirati vlastitim rukama pomoću jednostavnog alata - par ključeva. Cijena valovite cijevi promjera 1/2 inča iznosi oko 200 rubalja po metru.

Grijanje za distribuciju napravilo je valovite cijevi Kofulso.

radijatori

U DH sustavima se koriste:

  • Konvektori, koji predstavljaju svitak cijevi s perajama, povećava prijenos topline;
  • Bimetalni radijatori. Čelična jezgra otporna je na pritisak pod tlakom do 25 - 40 kgf / cm2;
  • U prostorima u kojima estetika ne igra odlučujuću ulogu, provodi se instalacija kućanskih cijevnih radijatora (registara). U pravilu, povezivanje čeličnih radijatora izvodi crna čelična cijev na zavarenim spojevima.

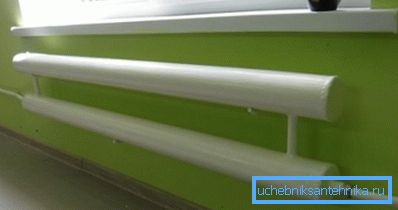

Sveobuhvatni registar.

Neovisno zagrijavanje

cijevi

Potpuno kontrolirani parametri autonomnih krugova omogućuju upotrebu jeftinih i izdržljivih polipropilenskih i metal-plastičnih cijevi u njima.

Nekoliko suptilnosti povezane su s njihovom instalacijom:

  • Za metalno-plastične, nisu poželjni kompresijski spojevi, već prešani elementi koji bolje podnose više ciklusa grijanja i hlađenja;
  • Za polipropilen je poželjno pojačanje što smanjuje izdanak cijevi kada se zagrije.

radijatori

Ovdje je sve jednostavno: naš izbor je jeftin, estetski i visoki aluminijski akumulatori topline.

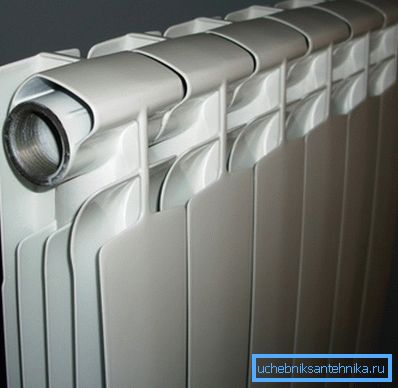

Aluminijske sekcijske baterije su izvrstan izbor za samostalni krug.

Priključci i armature

Za spajanje grijača na dizalice i cijevi, američke žene su posljednjih godina bile opsežno korištene - spojnice s maticom za zatvaranje, koje omogućuju brzo spajanje.

Budući da se mogu koristiti regulacijski i prekidni ventili:

  1. Kuglasti ventili;
  2. Konične štrcaljke, koje omogućuju reguliranje prijenosa topline u ručnom načinu rada;
  3. Termostatske ventile s toplinskim glavama, omogućujući automatsko održavanje zadane temperature zraka.

Na gornjim katovima stambenih zgrada iu onim slučajevima gdje je gornji radijatorski razvodnik vrhunska točka zasebne petlje petlje, utikač radijatora opremljen je Mayevskyovim dizalicom - jednostavnim uređajem za odzračivanje zračnih utikača.

Radijator smješten iznad cijevi za napajanje opremljen je dizalicom Mayevsky.

zaključak

Nadamo se da će naš pregled dijagrama ožičenja i materijala koji se koriste u sustavima grijanja pomoći čitatelju da donese pravu odluku prilikom planiranja vlastite popravke ili izgradnje. Videozapis u ovom članku nudi dodatne tematske informacije. Sretno!
