Priključni dijagrami grijaćih radijatora u privatnoj kući:

Pri izgradnji ili popravljanju imate različite načine povezivanja grijaćih radijatora u privatnoj kući, ali ipak postoje samo dvije opcije za opći raspored kruga, iako ovdje postoje i mnoge nijanse. Ove opcije su podijeljene u raspored bilo jednog ili dva cijevnog sustava, iako osigurava prijenos konture na grijani podni sustav, grijanje kolektora i slično.

No kako biste to shvatili, trebali biste ostati s nama i slijediti daljnje čitanje, gdje ćemo, između ostalog, prikazati videozapis u ovom članku.

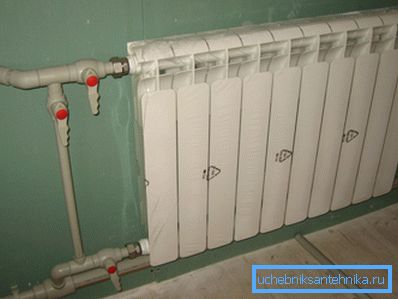

Spajanje radijatora s premosnicom

Vrste kontura

Ukratko o kotlovima

Napomena. Za bilo koju vrstu grijanja potreban vam je izvor i u tom slučaju može biti poseban kotao. Izbor ove jedinice ovisi prije svega o raspoloživosti energije u vašem domu - struju, plin, dizel ili kruto gorivo.

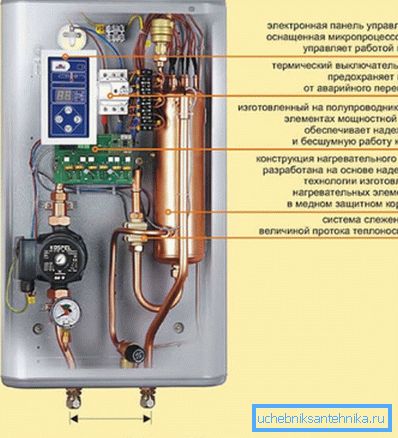

Električni kotlovi KOSPEL EXO - uređaj
  • Električni kotlovi podijeljeni su u dvije vrste - TEN i elektrode, a to ovisi o načinu grijanja rashladnog sredstva u njima, tj. vodu u njima može se zagrijati bilo pomoću elemenata za grijanje ili pomoću elektroda. Trenutno nismo zainteresirani za punu osobinu jedinica, ali istodobno se može reći da je cijena elektroda znatno niža, ali nema mogućnosti spajanja tople vode. Ukupno, električni kotlovi su prilično ekonomični i mogu raditi na mreži od? 220V ili? 380V, ovisno o veličini grijane sobe (potrebna potrošnja energije).

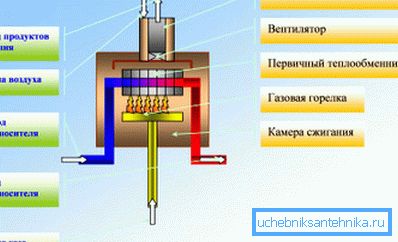

Sustav grijanja kotlova s ​​konvekcijskim plinom
  • Najčešći su plinski kotlovi., ali oni također imaju dvije vrste - konvekcija (tradicionalna) i kondenzacija (niska temperatura) - njihov izbor ovisi o krugu grijanja instaliranog u kući. Kondenzacijski kotlovi su vrlo skupi, ali vrlo ekonomični - njihova učinkovitost ponekad prelazi 120%, ali je njihova upotreba najprikladnija za krugove s niskim temperaturama, tj. Sustav podnog grijanja. U slučajevima s radijatorom ili miješanjem (radijatori - grijani pod), u pravilu, koristite tradicionalne jedinice.
  • Manje uobičajeni dizelski kotlovi - One, dva i tri faze, a najčešće se koriste u različitim farmama, s ograničenim pristupom izvorima energije, kao što su struja, plin i kruto gorivo. No, kotlovi s čvrstim gorivima su vrlo popularni, pogotovo jer su nedavno mnogi modeli plinskog generatora koji rade na principu pirolize bačeni na tržište.

Napomena. Tu su i univerzalni kotlovi koji istovremeno kombiniraju nekoliko vrsta goriva. Na primjer, plin - struja, plin - dizel, solarnu plin - kruto gorivo i druge kombinacije.

Sustavi kruga grijanja

Jedan dizajn cijevi

Leningradka je sustav s jednim cijevima, obično dizajniran za tri ili četiri, na snazi ​​od pet radijatora (mnogo ovisi o njihovoj veličini).

Bit ovdje je kako slijedi - rashladno sredstvo, djelujući na širu cijev, pada u male grane koje hrane radijatore za grijanje - to se jasno vidi na gornjoj shematskoj slici.

Glavni problem takvog kruga je da kad voda ulazi u bateriju, gubi neku temperaturu i odlazi natrag u dovodnu cijev, a što dalje dobiva, to se hladnije ispada.

Zaobići ugrađen ispred radijatora

Kako bi se hlađenje ne bi bilo tako značajno, umetnite zaobići ispred radijatora - na gornjoj slici je napravljen s zaustavnim ventilima i takav je uređaj žilavost višekatnih zgrada za vodoinstalatere.

Činjenica je da stanari, kako bi povećali temperaturu u svom stanu, blokiraju zaobići, a voda cirkulira kroz radijator, maksimalno iskorištavajući toplinski resurs, a stanari koji žive dalje dobivaju već ohlađenu rashladnu tekućinu. Dogodilo se da je slavina na zaobilazu jednog sustava cijevi instalirana na prvom, drugom i trećem katu, a zatim stanovnici četvrtog, a posebno peti kat imaju gotovo hladne baterije.

Dvoslojna shema

I dalje razmišljamo o tome kako spojiti grijaće tijelo u privatnoj kući i nastaviti s dvoslojnom konturama, koji se nužno upotrebljava u prostorijama s velikim prostorom - samo ste se uvjerili da unatoč uštede, sustav jednopipnih sustava ima brojne nedostatke.

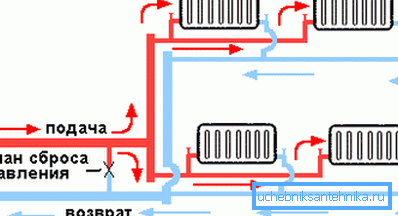

Glavna prednost sustava koji se sastoji od dvije cijevi - napajanje i povratak ("povratak") je da rashladno sredstvo, prolazilo kroz veliki broj radijatora na svim katovima, ne vraća u cijev za dovod, već se ispušta u "povratak".

Shema spajanja radijatora i podnog grijanja

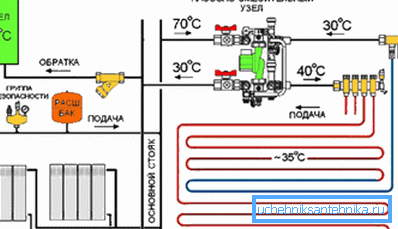

Upute također omogućuju da istovremeno spojite radijatore s toplim podom na dvoslojni kontura, kao što je prikazano na gornjoj slici - sve je ovdje također jednostavno, ako pažljivo pratite.

Rashladna tekućina koja se kreće kroz dovodnu cijev ulazi u radijatore i sustav podnog grijanja, ali može proći samo kroz trotočni ventil, koji je označen kao gornji krug kao jedinica za pumpanje i miješanje (ako je potrebno, također se može umetnuti cirkulacijska crpka) ,

Kada se pod zagrije na željenu temperaturu, ventil se aktivira i vruća voda se ispušta u povratnu cijev, a kada se ohladi, ventil se otvara.

zaključak

Kao što vidite, mogućnosti povezivanja grijaćih radijatora u privatnoj kući s vlastitim rukama nisu toliko teške - samo ih treba razumjeti. Ali ako želite spasiti i instalirati sustav s jednostrukim cijevima, prvo izračunajte potrebnu toplinsku snagu za kuću - imajte na umu da jedna cijev bez gubitka može zagrijati najviše četiri bimetalna radijatora za 10 sekcija.
