Priključni dijagrami radijatora grijanja - razmotrite moguće

Jedan od najvažnijih aspekata u procesu oblikovanja grijanja je instalacijski proces koji izravno utječe na performanse opreme. No, mnogi vlasnici apartmana i kuća za odmor ne uvijek ispravno provode taj proces, što dovodi do stalne popravke. U ovom članku ćemo razmotriti samo ispravnu vezu radijatora na sustave grijanja.

Točna i pouzdana veza - ključ dugoročnog rada sustava grijanja

Opcije povezivanja instrumenta

Možda je vrijedno početi s načinima polaganja toplinskih cjevovoda, zbog čega se uzemljenje radijatora izravno ovisi o grijanju.

Postoje dva načina polaganja cjevovoda za grijanje:

  • monotube - pri čemu se rashladna tekućina dovodi kroz cijev do radijatora grijanja, fiksne jedna iza druge, i nakon što ih se opere, vraća se u izvor grijanja. U pravilu je 20-30% duljine rute već znatno ohlađeno rashladno sredstvo.
  • Dvostruka cijev - sastoji se od dvije nezavisne cijevi: opskrbe i povratka, au ovom slučaju, rashladna tekućina uključuje paralelno spajanje grijaćih elemenata.

Suvremeni dizajn baterija uglavnom je opremljen sa četiri moguće instalacije cjevovoda (dva gornja i dva donja). Stoga je povezivanje radijatora na različite sustave moguće na nekoliko načina.

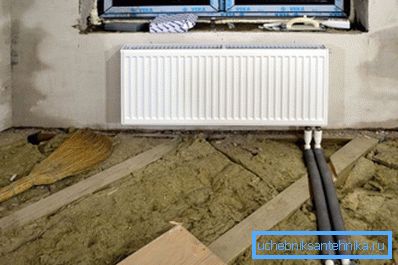

Vrlo je prikladno, ako živite u svom domu, prilikom projektiranja za skrivanje cijevi pod podnim pokrovom - dobit ćete mali dio sustava

Jednosmjerna veza

Najčešći način ugradnje sustava grijanja može se nazvati jednostrana opcija kada se radi o stambenim zgradama.

Ova shema spajanja grijaćeg radijatora osigurava povezivanje cjevovoda s jedne strane uređaja:

  • Opskrbna cijev obično je povezana s mlaznicom na vrhu.
  • Preokrenuti je pričvršćen na dnu.

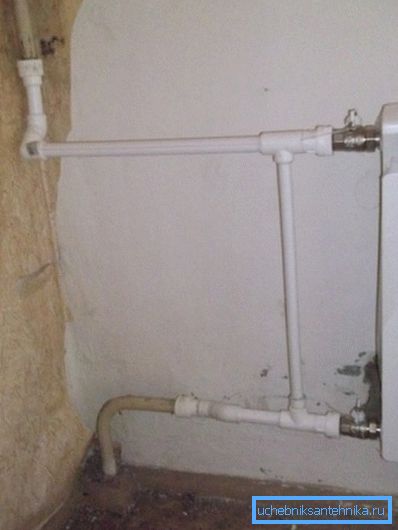

Slika prikazuje verziju s jednostranim rasporedom cijevi.

Obratite pažnju! Jednostrano povezivanje radijatora s promjenom mjesta dovodnih i povratnih krugova, moguće je gubitak prijenosa topline u sustavu do 7%.

Jednostrani izgled baterijskog cjevovoda nužno uključuje skakač koji povezuje "protok" i "povratni protok" ispred uređaja. Skidanje ovog skakača vlastitim rukama je iznimno nepoželjno jer može ometati rad cijelog sustava centralnog grijanja.

Koeficijent prijenosa topline također može smanjiti neopravdano povećanje dionica uređaja, više od 12-15 komada zbog slabljenja zagrijavanja udaljenog područja.

Dijagonalna veza

Za proizvode s brojem dijelova koji prelaze 15 komada, dijagonalna shema povezivanja čeličnih radijatora će biti najoptimalnija.

Prema ovoj shemi:

  • Opskrbni cjevovod je montiran na uređaj s vrha, s jedne strane.
  • Preusmjeravanje na najnižu točku, s druge strane.

Rashladna tekućina, raspoređena odozgo prema dolje i dijagonalno, osigurava ravnomjerno zagrijavanje svih dijelova radijatora. Kršenje načela opskrbe i povratne veze može dovesti do smanjenja snage grijanja od toplinskih proizvoda za 40-50%.

Dijagonalna veza možda se ne čini najatraktivnijim, no za mnoge domove to je rješenje najoptimalnije.

NAPOMENA! Za maksimalni učinak, dijagonalna se veza koristi u dvokomponentnim sustavima grijanja.

Ako su izračuni netočni, postoji velika vjerojatnost da će pri kraju kretanja goriva izgubiti polovicu topline.

Donji spoj

Prihvatljiva shema za povezivanje radijatora u privatnoj kući je donji raspored cijevi. Postupak se sastoji u povezivanju cjevovoda s različitih strana uređaja na najnižim točkama. Mogući gubitak energije akumulatora u takvoj vezi shemi od 12-14% može se podesiti ugradnjom ventila kroz koji se zrak uklanja iz sustava.

To će također pomoći u povećanju učinkovitosti grijanja s donjim radijatorima - instalacijom grijanja cirkulacijske crpke.

Savjet! Preporuča se ugradnja ventila za zatvaranje na mjestima gdje su uređaji spojeni na cjevovode. To će omogućiti radove popravka ili rastaviti i zamijeniti neuspjelu bateriju bez zatvaranja cijelog sustava grijanja.

Nijanse ugradnje i povezivanja radijatora

Bez obzira na to kakva je shema pričvršćivanja odabrana cijevi s baterijama, postoji niz pravila za instalaciju uređaja, pri čemu se pridržavate kojih možete stvoriti učinkovit sustav grijanja.

Na slici je prikazan sustav s dvije cijevi

Instalacijske upute za radijatore preporučuju sljedeće:

  • Baterije se trebaju postaviti izravno ispod prozorskih otvora ili blizu otvora vrata (u privatnim kućama) jer su ti dijelovi glavni izvori gubitka topline.
  • Prilikom ugradnje baterije potrebno je pridržavati se normativnih udaljenosti od uređaja do odgovarajućih struktura:
  • Na visini od oko 100-120 mm od poda.
  • Udaljenost od zida je 20-50 mm.
  • Ispod prozora prag 100 mm.
  • Prozorska vrata ne smiju prelaziti bateriju, inače može doći do gubitka snage uređaja do 4-5%.
  • Ako se grijač nalazi u niši na zidu, dodatni gubitak učinkovitosti prijenosa topline će biti oko 7%.
  • Najveći gubitak snage dolazi kada pokušavate ukrasiti uređaj:
    • Oko 10% s djelomičnim štitom.
    • Do 20% s zatvaranjem na cijelom zaslonu.
    • Savjetujemo vam da poslušate preporuke stručnjaka, zbog troškova nadzora u instalaciji i priključenju - umanjujući učinkovitost i troškove grijanja vašeg doma.
