Profil radijatora: aplikacije i metode ugradnje

Što se može koristiti profil aluminijskih radijatora? Koje se vrste mogu naći na prodaji? Kako organizirati hladnjak s grijačem ili čipom s njom? Pokušajmo odgovoriti na ta pitanja.

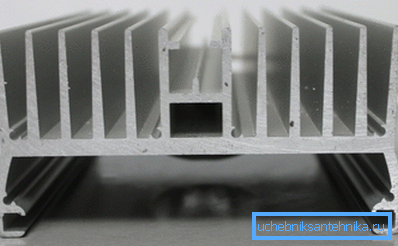

Naš junak je aluminijski profil za organiziranje hladnjaka.

Što je to

Aluminijski profil - radijator je ploča ili kanal s dodatnim perajama za povećanje površine hladnjaka. To je aluminij koji se masivno koristi kao materijal za radijatore zbog kombinacije visoke toplinske vodljivosti (četiri puta više od čelika ili lijevanog željeza) i relativno niske cijene metala zbog jednostavnosti i prilagodljivosti njegove proizvodnje od aluminija.

Koliko toplinska vodljivost metala utječe na učinkovitost hladnjaka? Dajmo primjer iz polja grijanja: kod istih veličina, toplinski učinak bakren-aluminijskog konvektora je otprilike dvostruko veći od onog kružnog lijevačkog radijatora. Razlika je zbog ujednačenog zagrijavanja peraja na prvom grijaču.

Područja primjene

Gdje je profil - radijator masivno korišten? Izvanredno se može nazvati dva područja.

LED traka

Pozicionirani su kao ekonomični i hladni izvor svjetlosti. Većinom je ovo mišljenje istinito: LED-ovi su mnogo ekonomičniji od žarulja, halogena, pa čak i kompaktnih fluorescentnih svjetiljki. Međutim, ne treba misliti da je potrošena električna energija potpuno pretvorena u svjetlost: učinkovitost LED-a je daleko od 100%.

Izvor svjetlosti efikasnost
Žarulja sa žarnom niti 2%
Kompaktna fluorescentna svjetiljka 7,5%
Fluorescentna svjetiljka s elektroničkim balastom 12.5
svjetlećom diodom 45-50

Napomena: dali smo vrijednost učinkovitosti za relativno novu liniju od 5630 LED-a. U starijim i češćim 5050 i 3528 omjer potrošene energije i emitirane energije znatno su lošiji.

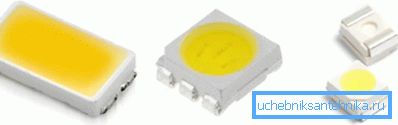

LED diode različitih generacija lako se razlikuju po obliku i veličini kristala.

Osim samih LED dioda, na vrpci postoje izvori ograničavajući otpornici, što dodatno malo smanjuje učinkovitu učinkovitost. Tamo gdje nestaje ostatak potrošene električne energije nije teško pogoditi: potpuno se pretvara u toplinu.

Moć suvremenih vrpci dosežu 18-24 vata po metru. To je malo u apsolutnom smislu; Međutim, s obzirom na malu površinu izmjene topline, oslobađanje od 9-12 vata u obliku topline uzrokuje da se traka zagrije na prilično teške temperature.

U međuvremenu, zagrijavanje LED trake ima ograničavajući faktor. Proizvođač strogo ograničava radnu temperaturu LED dioda.

Objavljeno za moderne LED diode 30 - 50 tisuća sati resursa su relevantne samo na sljedećim temperaturama:

  • Za liniju od 3528 LED-a - do 65 C;
  • Za 5050 - do 65 ° C;
  • Za 5630 - do 80 ° C;
  • Za 5730-05 - do 80 ° C;
  • Za 5730-1 - do 80 ° C

Prekoračenje granice temperature dovodi do ubrzane degradacije poluvodičkih elemenata; Što je temperatura veća, to je niži stvarni vijek trajanja.

Aluminijski radijator obavlja funkciju pasivnog toplinskog sudopera za vrpcu: dramatično povećava područje prijenosa topline, čime se smanjuje zagrijavanje LED dioda.

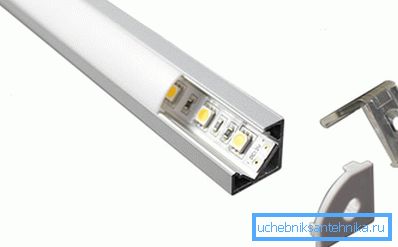

Ugradnja trake na profilu povećava njezin vijek trajanja.

Reference: proizvođači preporučuju ugradnju na aluminijski radijator svih vrpci s kapacitetom od 14 W / metar.

Koje su radijatore za LED trake?

Na prodaji možete pronaći sljedeće vrste:

  1. kutni. U pravilu, peraje su beznačajne; Profilni dio je u obliku slova L. Radijator je često opremljen difuzorom, koji je dizajniran da sprečava umor očiju s točkastim izvorima jakog svjetla;
  2. Ugrađeno. Odjeljak - U-oblik; montirana u utore namještaja, stropovi od gipsanih ploča, razne niše. I ovdje su često difuzori uključeni u tvornicu;

Obratite pažnju: difuzor smanjuje svjetlosni tok 25-40%. Prilikom izračunavanja osvjetljenja prostorije ne zaboravite izmijeniti.

  1. Pošiljka profil je namijenjen za ugradnju na strop i zid.

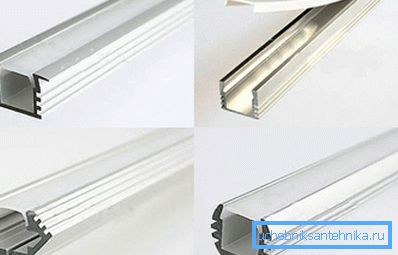

Nekoliko varijacija profila za LED trake.

Cijena radijatora za LED trake umjerene (do 20 vata) snage varira od 70 do 200 rubalja po linearnom metru.

mikročipovi

Budući da se proces proizvodnje višeslojnih čipova smanjuje, njihov opskrbni napon kontinuirano se smanjuje, ali struja koja konzumiraju stalno raste. Nažalost, rasipanje topline velikih krugova raste. Ovaj trend najjasnije se vidi u primjeru središnjih procesorskih jedinica i GPU (grafičkih kartica).

Dajemo nekoliko brojeva:

  • Tipični Pentium 3 procesor termički paket sa frekvencijom od 600 MHz bio je 43 wata;
  • Za suvremeni Core procesor Core i7-4790K - tipična disipacija topline je već 88 wata, vrhunac - 130;
Rashladni sustav hladnjaka suvremenog procesora.
  • NVidia GeForce 256 grafička kartica objavljena prije petnaest godina imala je disipaciju topline od 24 wata;
  • Moderni vrh - Ge Force GTX 980 Ti - emitira 250 vata u obliku topline.

Naravno, ovdje se pojavljuje i problem disipacije topline.

Za hlađenje se koristi profil aluminijskog profila za radijatore različitih oblika, različitih područja i oblika peraja:

  • Središnja procesorska jedinica;
  • Grafički procesori;
  • Sjeverni i južni mostovi mikrokristali (na modernim matičnim pločama pretvaraju se u jedan čipset za čipset);
  • Stabilizatori snage ključnih tranzistora;

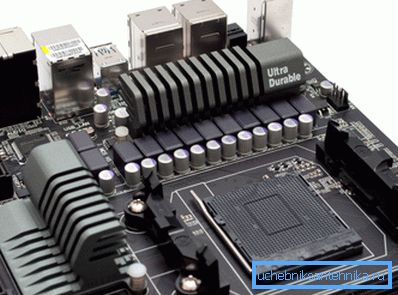

Moderna matična ploča s radijatorima za hlađenje čipseta i tranzistora.
  • Razni kontrolni čipovi usmjerivači, sklopke itd.

montiranje

Unatoč raznolikosti oblika radijatora, postoji nekoliko načina da ih sami instalirate.

Radijatori za LED trake najčešće se postavljaju na konvencionalno sveobuhvatno ljepilo ili silikonsko brtvilo, kao i na samorezne vijke. Traka sama koristi sloj ljepila koji je proizvođač nanio za pričvršćivanje.

Radijatori za centralne i grafičke procesore koriste učvrsne opruge i vijčane mehanizme za pouzdano pričvršćivanje. U većini slučajeva ventilator je instaliran na radijatoru.

Konačno, vruće ljepilo se često koristi za postavljanje profila radijatora na tranzistore pretvarača napajanja u odsutnosti rupa na ploči za opružno postavljanje. Upute za njegovu uporabu su prilično standardne: ljepilo se nanosi na površinu tranzistora, nakon čega se radijator pritisne na njih s umjerenim naporom 2-3 sata.

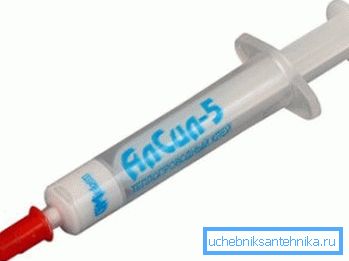

U foto-domaćem termoglu Alsil-5.

zaključak

Nadamo se da će naš kratki uvodni pregled čitatelju biti informativan. Kao i uvijek, on može dobiti više informacija iz videozapisa u ovom članku. Sretno!
