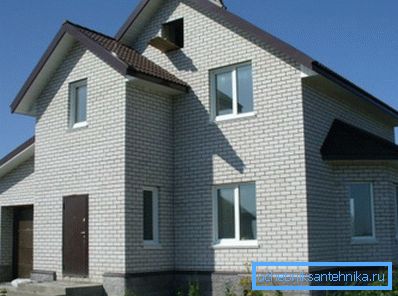

Projekt grijanja dvokatnice: izračun i odabir materijala

Što bi moglo biti grijanje u dvokatnoj kući? Kako razrijediti rashladno sredstvo, koje uređaje za grijanje koristiti? Kako izračunati toplinski učinak kotla, a koji kotao želite? Članak ne tvrdi istinu u posljednjem mjestu: izražava samo stajalište autora o tim problemima.

naselja

Kako se izračunava shema grijanja vode za privatnu 2 kata?

• Kao osnovna vrijednost toplinske snage uzima se 60 W toplina po kubnom metru volumena.
• 100 vata topline dodano je svakom prozoru na vanjskom zidu, 200 na svaku vrata.
• Ovisno o klimatskoj zoni, odabran je regionalni koeficijent:

Dakle, grijanje 2-kata zgrade s podne površine od 70 metara, visina stropa od 3 metra, 8 prozora i 3 vrata, nalazi se u Sevastopol, može se izračunati kako slijedi:

1. Volumen prostorije je (70 * 3) * 2 = 420 m3.
2. Osnovna toplinska snaga je 420 * 60 = 25200 watt.
3. Prozori i vrata će izvršiti vlastitu prilagodbu: 25200+ (8 * 100) + (3 * 200) = 26600 vata.
4. Topla klima Krima će smanjiti snage zahtjeve: 26600 * 0,7 = 18620 vata.

Slično, izračunata snaga radijatora za pojedine prostorije.

Nuance: nemojte zaboraviti na prostor sobe bez grijanja. Ako se hodnik zagrije zbog baterija u susjednoj prostoriji, ovu bateriju treba odabrati prema ukupnom obujmu obje prostorije.

Kako brojati kilovat u broju dijelova baterije? Dovoljno je podijeliti izračunatu snagu uređaja u snagu jednog dijela, što je uvijek naznačeno u popratnoj dokumentaciji. U odsutnosti, možete se usredotočiti na sljedeće vrijednosti:

dogovor

Kakva bi trebala biti shema grijanja dvokatne zgrade - distribucije topline i spojnih grijača? Ovdje su dva od najjednostavnijih i pristupačnijih rješenja.

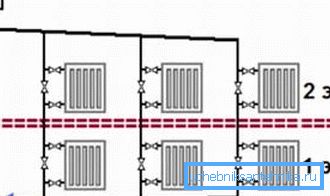

Stojeći s vrhom punjenja

Rashladna tekućina se diže iz kotla u podmetaču koja se nalazi u potkrovlju, i vraća se na povratni cjevovod kroz ustave s uređajima za grijanje. Shema je privlačna, između ostaloga, jer omogućuje organiziranje grijanja 2 kata kuće s prirodnom cirkulacijom: s površinom od 50 m2, ona će raditi stabilno bez cirkulacijske crpke.

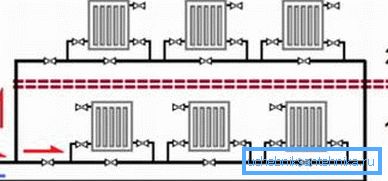

Dupli Leningradka

Lenjingrad, ili sustav tipa vojarne, još je jednostavniji i više tolerantan na kvarove. Općenito, to je prsten između dovodnih i povratnih cijevi kotla, paralelno s kojima su povezani radijatori sustava grijanja.

U odnosu na našu situaciju, shema grijanja na 2 kata zgrade će uključivati ​​dva prstena. Tri dodatna metra punila na drugom katu neće značajno promijeniti temperaturu radijatora; međutim, ako želite, možete biti zbunjeni tako da balansirate prstenove postavljanjem odvajanja donjeg prigušivača prstena.

Povezivanje radijatora

Radijatori male duljine (do 6-7 dijelova) su tradicionalno spojeni - oba su obloge smještena s jedne strane.

No, s većom duljinom, koristi se jedna od dvije alternativne sheme:

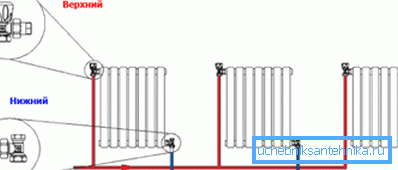

• dijagonala - kada se tok protoka i povratka dovede desno i lijevo, na donje i gornje niti.
• Donji dolje - kada se koriste dvije donje niti za povezivanje.

U oba slučaja, prikladnije je koristiti utične utičnice, a američke žene koriste spojke s brzim oslobađanjem s maticom.

materijali

Što je bolje za grijanje vlastitim rukama? Idemo kroz glavne elemente.

kotao

Ako je vaša kuća gasificirana, najbolja opcija u smislu troškova grijanja je plinski kotao. Poželjno - kondenzacija: korištenje ukupne topline izgaranja plina (uključujući energiju koja se uzima iz proizvoda izgaranja tijekom njihove kondenzacije) povećava učinkovitost za 9-11%.

sigurnosni

U zatvorenom sustavu, ona je odgovorna za takozvanu sigurnosnu grupu - automatski ventil za zrak, sigurnosni ventil i mjerač tlaka. Pored njih, krug se dovršava s ekspanzijskim spremnikom, nadoknađujući povećanje volumena rashladnog sredstva tijekom ekspanzije. Njegov volumen je približno jednak 1/10 od ukupne količine rashladnog sredstva.

Korisno: volumen rashladne tekućine u uravnoteženom sustavu obično se pretpostavlja da je 15 litara po 1 kW-satu snage kotla.

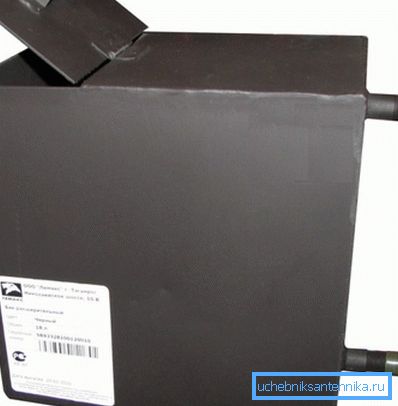

U otvorenom sustavu (najčešće je izrađen sustav grijanja s gravitacijskim sustavom 2 kata), funkcije svih gore navedenih uređaja su dodijeljene otvorenom spremniku za ekspanziju. Postavljen je na drugu etažu ili na tavan. Dno se položi neprekidnim nagibom, tako da zrak iz njih istiskuje rashladno sredstvo u spremnik.

Aparati za grijanje

Ako koristite shemu grijanja zgrade od 2 kata s kotao na kruta goriva, poželjni su radijatori ili registri od lijevanog željeza. Njihova velika masa i veliki unutarnji volumen znače da će nakon što gorivo izgori krug, ona će se ohladiti prilično polako.

U svim ostalim slučajevima, najbolji je izbor aluminijskih sektorskih radijatora.

Koji je razlog uputa?

• Imaju izvrsnu disipaciju topline.
• Njihov izgled će stati u najsofisticiraniji dizajn dnevne sobe.
• Naposljetku, cijena - od 280 rubalja po sekciji - ne čini se ružnom na najnepovoljnijem vlasniku kuće.

cijevi

Tipično temperaturno područje za autonomno grijanje je 50-75 ° C uz tlak ne više od 2,5 atmosfere.

Odavde i preporuke o izboru cijevi za grijanje:

• Pojačani polipropilen. Ojačanje će značajno smanjiti toplinsku ekspanziju materijala.

• Umreženi polietilen.
• Metal i plastika. Bolje - s press-fitinzima: kompresija je vrlo osjetljiva na kvalitetu kalibracije i na najmanji kršenje tehnologije nakon nekoliko mjeseci, početi protok kroz veze.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju u dizajnu i izgradnji vlastitog grijanja. Kao i obično, u priloženom videozapisu možete pronaći dodatne tematske informacije. Sretno!
