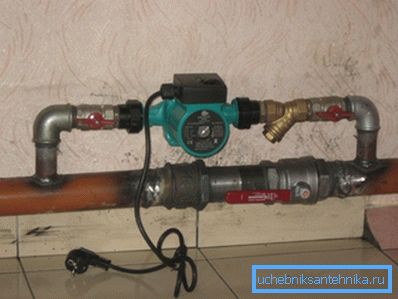

Pumpa za vodu za grijanje: prisilna cirkulacija rashladnog

Najčešće, moderni sustavi grijanja koriste posebne uređaje koji dopuštaju prisilnu cirkulaciju vode. To su vodene pumpe za grijanje i one su posebno važne ako namjeravamo osigurati zgrade s velikim prostorom s toplinom.

Prednosti prisilne cirkulacije

Kretanje rashladne tekućine u sustavima grijanja može se izvesti na prirodan način ili pomoću dodatnih uređaja. U prvom slučaju tekućina cirkulira zbog temperaturne razlike, au drugom - zbog pumpi spojenih na električnu mrežu.

Prisilna metoda ima niz neporecivih prednosti:

• Nema potrebe za strogo pridržavanje pravila za mjesto cjevovoda.
• Moguće je prilagoditi temperaturu u pojedinim prostorijama tijekom rada sustava.
• U prisutnosti cirkulacijskog uređaja mogu se koristiti elementi s manjim promjerom.
• Ekonomija pri potrošnji goriva osigurana je automatskim reguliranjem.

NAPOMENA! Glavni nedostatak je da uređaj za prijenos rashladnog sredstva ovisi o napajanju. U slučaju nužde na mrežama, sustav će prestati raditi.

Osnovne vrste uređaja

Cirkulacijske crpke za sustave grijanja mogu značajno varirati, pa njihova cijena može varirati nešto. Neki modeli mogu se razlikovati od velike snage, drugi - pokazatelji otpornosti na trošenje ili bilo koje druge karakteristike. Međutim, svi uređaji mogu se podijeliti u dvije vrste.

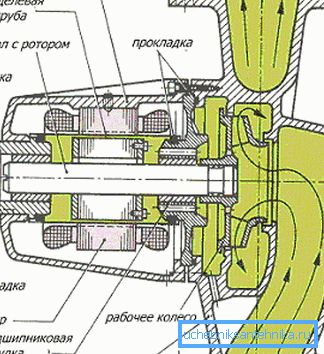

Vlažan dizajn rotora

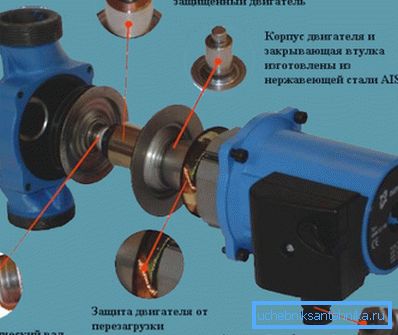

U takvim uređajima rotirajući dio se nalazi izravno u pumpanom mediju. Od rotora statora odvaja se posebna stakla, koja je izrađena od nehrđajućeg čelika. Što se tiče osovine rotora, može se izrađivati ​​ne samo od metala, već i od keramike.

Učinkovitost ovog uređaja za pumpanje tekućine je oko 50 posto, a to je normalno dovoljno. Novi modeli s rotorom uronjenim izravno u rashladno sredstvo konstruirani su uz podršku modularnog načela, kada su blokovi ugrađeni u skladu s potrebnim protokom i veličinom.

Impeler ove vrste cirkulacijskih crpki kombinira prednosti radijalnih i aksijalnih mehanizama. Ležajevi zajedno s rotorom i osovinom čine jednu jedinicu. Pri lansiranju takve strukture mogu proizvesti neovisno uklanjanje zraka.

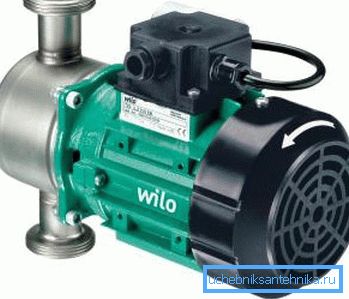

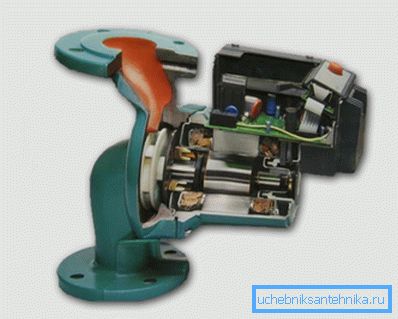

Proizvodi s suhim rotorom

Ovi uređaji karakteriziraju veća učinkovitost, stoga su prikladnija za instalaciju u sustave gdje je potrebno pumpati velike količine. Motori instrumenata ne dolaze u dodir s tekućinom za proces. Obilježje je prisutnost posebnog brtvljenja između motora i pumpe.

Pri radu između kliznih površina formira se tanki film za vodu, jer je u sustavu grijanja tekućina pod visokim pritiskom, u usporedbi s okolnom atmosferom. Takva membrana omogućuje brtvljenje kada se glavni dijelovi rotiraju.

Oblikovanje prstena obično je izrađeno od aglomeriranog ugljika, nehrđajućeg čelika ili keramike.

Ako govorimo o značajkama dizajna, možemo razlikovati dvije podvrste proizvoda, čija se cijena znatno razlikuju.

• Uređaji konzole izrađeni su u obliku zasebne strukture koja nema veze s tijelom. Rotor i osovina motora povezani su posebnom spojnicom.
• Monoblokovi analozi su blok koji uključuje motor i tijelo. U ovoj izvedbi, impeler je montiran na osovinu.

Obratite pažnju! Za korištenje proizvoda sa suhim rotorom za grijanje malih zgrada nema smisla. Možete ih instalirati prilikom izrade sustava grijanja u velikim vikendicama i drugim velikim zgradama.

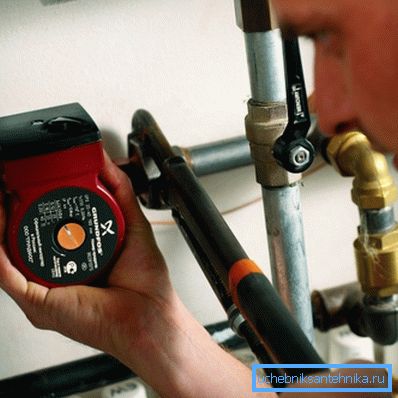

Izvođenje instalacija

Da biste instalirali uređaj vrlo realno vlastitim rukama, budući da taj postupak ne podrazumijeva nikakve komplicirane radnje, iako ćete i dalje trebati određene vještine. U kompletu s glavnim uređajem uvijek se nalaze brtveni prstenovi i potrebni dijelovi.

Glavne odredbe

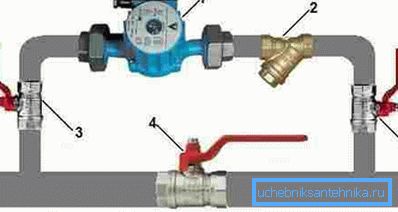

• Mjesto postavljanja mora biti odabrano tako da je moguće dodatno ugraditi grubo filter. Ona će štititi uređaj od ulaza velikih čestica hrđe i drugih inkluzija.
• Nakon rada, rotor mora biti vodoravan. Ako je to zanemareno, cirkulacijska će crpka tijekom rada raditi ili prestati funkcionirati.
• Tijekom instalacije, mlaznice se ne smiju zbuniti. U pravilu, na tijelo se postavljaju posebne strelice koje odražavaju smjer kretanja radne okoline.
• Spojnice s navojem moraju biti zapečaćene posebnom trakom ili redovitom vučom. Elementi za spajanje nužno su odvojeni brtvilima.

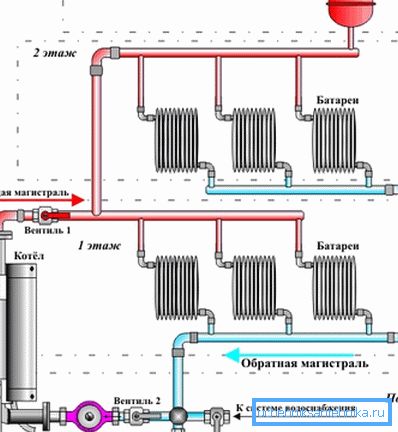

• Montaža pumpe i zapornih ventila provodi se neposredno na zaobljenju, što je neophodno, tako da u hitnim situacijama rashladna tekućina može proći kroz središnji cjevovod.
• Prije pokretanja sustava, odvrnite vijak na poklopcu. U tom slučaju zrak će biti uklonjen iz sustava.

Slijed djelovanja

Prilikom postavljanja crpke morate se pridržavati određenog plana kako biste izbjegli teške situacije. Detaljne upute za izvođenje radova navedene su u nastavku.

Odražava najznačajnije trenutke.

1. Prvi korak je pripremiti sustav grijanja za instalaciju uređaja.. Da biste to učinili, potpuno je uklonio rashladnu tekućinu. Također je poželjno čistiti cijevi za grijanje.
2. Zatim se sama pumpa postavlja izravno na usisni ventil.. Prilikom pričvršćenja osovine motora, okvir se mora zakrenuti uz minimalan napor. Na rubovima instaliranih dizalica.
3. Nakon toga slijedi umetanje moždanog udara u središnji cjevovod.. Tijekom rada koriste se posebni elementi ili aparat za zavarivanje. Na glavnoj cijevi također se instalira dizalica.
4. Instalacijski rad praćen je priključkom na električnu mrežu.. Svi modeli rade od linija s naponom od 220 volta.
5. Nakon izvođenja glavnog rada, sustav se testira.. Da biste to učinili, ispunjava se rashladnom tekućinom. Ako nema propuštanja, a cirkulacija je normalna, onda je rad kvalitetno izveden.

Upozorenje! Da ne oduzme tekućinu iz cijelog sustava, možete koristiti ventile. Postavlja se izravno ispred mjesta gdje će se uređaj nalaziti.

Mogući uzroci neuspjeha

• Nepravilno postavljanje terminala i glavnog kabela dovode do ozbiljnih kvarova.
• Motor se ne nalazi vodoravno, tako da se unutra nalazi nakupina zraka, što onemogućuje uređaj.
• Loši uređaji za filtriranje prolaze čvrste čestice u vezi s funkcioniranjem proizvoda.

Kao zaključak

Cirkulacijske crpke za grijanje vode u modernim sustavima grijanja smatraju se praktički obaveznim elementima jer se zbog njih instalira cjevovodi uzimajući u obzir estetska razmatranja. Za detaljnije upoznavanje s uređajem preporuča se gledati predloženi videozapis.
