Pumpe za grijanje: kako odabrati električnu opremu za

U suvremenoj konstrukciji, sustavi grijanja s prisilnom cirkulacijom rashladnog sredstva stječu sve više i više popularnosti. Jedan od glavnih elemenata ove inženjerske mreže je pumpa za grijanje. Ako odlučite dizajnirati takav klimatski sustav vlastitim rukama, ali ne znate koju opremu želite, gdje staviti električnu pumpu i kako izračunati svoju snagu, preporučujemo da se upoznate s dolje navedenim materijalom.

Načelo rada uređaja

Odgovarajući na pitanje je li vam potrebna pumpa za sustav grijanja - kako bi se organizirala izravna struja nositelja topline ili da se opskrbljuju gravitacijskom klimatskom mrežom - treba uzeti u obzir mnoge čimbenike.

Jedna od glavnih je grijana površina i broj katova kuće. Ako govorimo o maloj dachi, dovoljno je prirodna cirkulacija. Ali kada kuća ima više od 200 četvornih metara. metara ukupne površine ili ima tri ili više etaža - toplinska pumpa je potrebno.

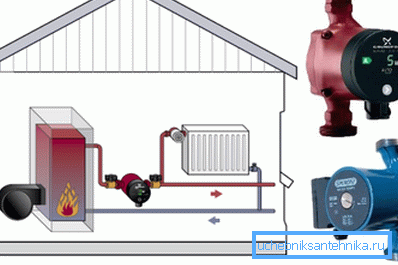

Tlak rashladne tekućine u gravitacijskom sustavu ne prelazi 0,6 MPa, što očito nije dovoljno za osiguranje visokokvalitetnog zagrijavanja cijele kuće. Instalirana crpka za sustav grijanja omogućava organiziranje učinkovite distribucije zagrijane vode ili antifriza na svim radijatorima, bez obzira koliko su daleko od kotla.

U skladu s načelom rada, domaće i industrijske cirkulacijske crpke za klimatske mreže slične su odvodnim postrojenjima.

Sastoje se od sljedećih elemenata:

• kućišta - u pravilu je izrađena od nehrđajućeg čelika kako bi se izbjegla korozija;
• rotor - često iz keramike iz istih razloga;
• osovina - nosi kotač s oštricama, koji osigurava struju vode ili druge tekućine u cijevima.

Rotor momenta izvještava o električnom motoru. Lampe podižu tekućinu koja dolazi kroz ulaz i gura ga u utičnicu. Na taj način moguće je nadvladati hidraulički otpor koji nastaje u teškim sekcijama cijevi i osigurati dovod rashladnog sredstva svim elementima sustava grijanja.

Prednosti opreme

U suvremenim specijaliziranim trgovinama prodavale su različite pumpe za sustave grijanja. One se razlikuju po cijeni, radnom naponu (220 ili 12 volti) i drugim tehničkim karakteristikama.

Međutim, bez obzira na vrstu, model i modifikaciju, grijanje s pumpom ima mnoge prednosti. Najvažnije značajke takvih struktura prikazane su u tablici.

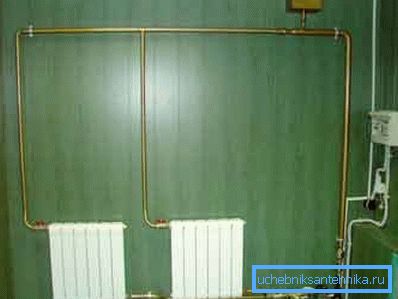

Čak i ako projektirate sustav gravitacije grijanja, možete instalirati dodatnu pumpu za grijanje koja po potrebi povećava performanse mreže (na primjer, ako je temperatura vanjskog zraka previše hladno).

Obratite pažnju! Sustavi grijanja s cirkulacijskom pumpom su hlapljivi. To jest, oni će raditi samo kad se struja isporučuje u kuću. Kako se ne bi zamrzavali u slučaju prekida napajanja ili prekida napajanja, preporuča se ugradnja UPS-a na bateriju za crpku za grijanje, što će omogućiti daljnjem funkcioniranju neko vrijeme. Ako u vašem selu često dolazi do prekida napajanja, pomoći dizel generatoru. Takva crpna stanica za grijanje bit će potpuno autonomna.

Vrste pumpi

Oprema "suha" tipa

Kao što naziv implicira, značajka takvih crpki je da fluid s pumpom ne dolazi u dodir s njom. Radni dio jedinice odvojen je od električnog dijela posebnim brtvenim brtvilima, koji su pažljivo polirani i podešeni kako bi se spriječilo istjecanje.

Sušena pumpa za grijanje ima vrlo visoku snagu, ali zbog prisutnosti brtvila to stvara puno buke tijekom rada.

Tijekom rada također je potrebno uzeti u obzir sljedeće značajke:

1. Suha pumpa se može ugraditi samo u zasebnu sobu - kotlovnicu. Inače, vibracije i buka neodgodit će pronaći ljude u sobi u kojoj je montirana.
2. Tijekom rada rotor stvara zračnu turbulenciju oko crpke. Oni podižu prašinu koja može ući u uređaj i razbiti brtvljenje prstenova.

Kako bi se to izbjeglo, potrebno je održavati čistoću u kotlovnici i nabaviti modele crpki s posebnim hidrauličkim slojem - filmom vode između brtvila, koji zaustavlja čestice prašine i sprečava ulazak u rotor.

Pumpe za grijanje suhe vrste podijeljene su u nekoliko tipova:

• okomito - u ovom tipu opreme vratilo motora se nalazi vertikalno (takve se jedinice koriste u slučajevima kada je potrebno pumpati veliku količinu rashladnog sredstva);
• konzola - cijev koja opskrbljuje vodu, smještena na vanjskoj strani "puževa", i izlaz - na dijametralno suprotnom kraju tijela;
• blok - voda ulazi u pumpu u smjeru svoje osi i prikazuje se radijalno.

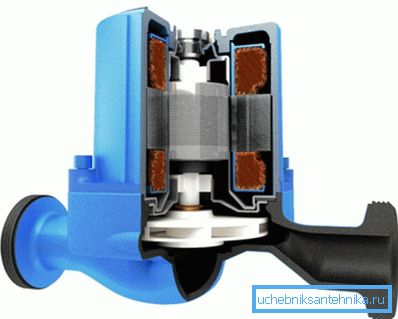

Vlažna oprema

Posebnost ovog tipa crpke je da rotor i oštrice ispiru rashladna tekućina koja se ispušta kroz sustav. U tom slučaju sam se električni motor odvaja od radnog tijela s posebnim staklom ispunjenim lubrikantom koji ne dopušta da voda ili antifriz popunjavaju električni dio uređaja.

Ako je dužina cjevovoda i broj radijatora mala, postavlja se "mokra" pumpa u sustav grijanja. Pogodan je za manje kuće, vile i gradske apartmane.

Usprkos maloj snazi, opisana jedinica ima mnoge druge prednosti:

• radi gotovo tiho;
• ne zahtijeva komplicirano održavanje;
• lako popraviti;
• sa svojom pomoći lako je mijenjati radne parametre grijane mreže.

Najvažniji nedostatak je mala učinkovitost. To je zbog činjenice da je strukturalno nemoguće povećati brzinu rotora i istodobno osigurati odgovarajuću razinu brtvljenja stakla.

Savjet! Bez obzira na sve gume za grijanje koje ugrađujete u svoj dom, provjerite imaju li elektronički upravljački krug za načine rada. Zato možete kombinirati svu klimatsku opremu u jednu mrežu i upravljati njome s jedne upravljačke ploče. To omogućuje ne samo postizanje najudobnijih uvjeta u kući, ali i znatno uštedu na troškovima energije.

Odabir crpne opreme

Izračunavanje tehničkih parametara

Potrebno je odabrati određenu vrstu i snagu crpke za sustav grijanja, uzimajući u obzir njegove tehničke karakteristike i značajke.

Prije svega, morate znati koliko je toplina potrebna za udobnost stanovnicima kuće tijekom hladne sezone.

Obično se uzimaju u obzir sljedeći čimbenici:

• prevladavajućih klimatskih uvjeta na području gdje se nalazi zgrada;
• materijal od kojeg se izrađuju razni strukturni elementi zgrade;
• prisutnost izolacije i materijala koji se koriste za to;
• tip i izvedbu ventilacijskog sustava stanovanja.

Rezultat izračuna, koji obično provode inženjeri toplinske energije, je vrijednost koja karakterizira volumen rashladne tekućine koja mora cirkulirati kroz cijevi i radijatore. Izmjereno u kubičnim metara vode po satu.

Također biste trebali izračunati karakteristike tlaka. To jest, što je jednako vrijednosti hidrauličkog otpora svih cijevi i opreme instaliranih u inženjerskoj mreži. U pravilu, za prosječnu dužinu sustava, ta se brojka kreće od 2 do 4 metra vodenog stupca.

Drugi važan čimbenik koji utječe na izbor električne opreme je izvedba kotla za grijanje. Ovdje je potrebno odrediti ovisnost snage opreme na brzinu protoka vode i razlike u njegovoj temperaturi u izlazima i mlaznicama za dovod.

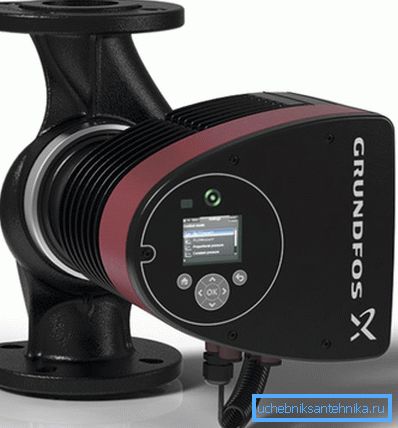

U svakom slučaju, poželjno je dati prednost postavljanju pumpi. Tako možete ručno ili uz pomoć elektroničkih uređaja promijeniti snagu i performanse pumpe, ovisno o vanjskim uvjetima i opterećenju.

Korisne opcije

Većina crpki različitih proizvođača slična su dizajnu i tehničkim parametrima. Pouzdanost je također obično sjajna. Stoga, kako bi na neki način razlikovali svoje proizvode među konkurentnim modelima, poznati brandovi opremaju opremu s raznim dodatnim uređajima koji povećavaju udobnost i ergonomiju njihove uporabe.

Razmotrite najčešće:

1. Dvostruka oprema za pumpanje.Takvi uređaji koriste se za grijanje velikih stambenih zgrada ili poslovnih prostora. Oni mogu pumpati značajnu količinu tekućine. Osim toga, u slučaju kvara jednog elektromotora, sustav će zadržati svoju funkcionalnost koristeći drugu pumpu zajedno.


2. Uređaji opremljeni timerom i termostatom. Takve se jedinice ugrađuju u mreže za zagrijavanje s neizravnim kotlovima za grijanje. U tom slučaju, kapacitet crpke (broj okretaja) varira ovisno o temperaturi dolaznog rashladnog sredstva. Što je to vruće, to je sporiji protok. Timer vam omogućuje isključivanje crpke u vrijeme kada se ne smije koristiti (npr. Noću ili tijekom radnog vremena).

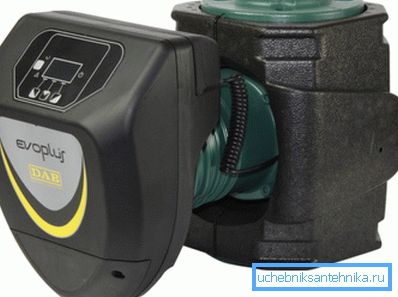

3. Oprema s pretvaračem frekvencije. Ugrađena je samo u složenim sustavima grijanja, gdje protok rashladnog sredstva u različitim elementima mreže nije isti.

Takve pumpe mogu samostalno mijenjati brzinu motora, ovisno o naredbama regulatora. U slučaju kvara elektroničkog moda, ručno se prebacuje.

Postupak samoinstalacije

Instalacija pumpe za grijanje je odgovoran i složen proces, međutim, ako se osjećate sigurni u svoje sposobnosti i imate relevantno znanje, nitko ne smeta raditi sami.

Najprije morate osigurati sljedeće alate i materijale:

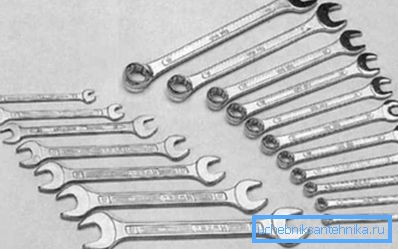

• skup otvorenih ključeva različitih veličina (ili dva alata s promjenjivom udaljenost između rogova);

• bypass - posebna cijev s kojom se postavlja zaobljena cijev koja omogućuje popravak i zamjenu crpke bez ispuštanja rashladnog sredstva i zaustavljanja klimatskog sustava;
• filteri - štite skupu opremu od oštećenja čvrste čestice, koje se ponekad nalaze u rashladnoj tekućini;

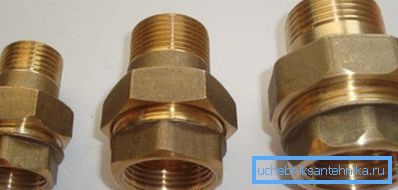

• Sgony- "American" - za spajanje plastičnih cijevi s ulaznim i izlaznim mlaznicama crpke;

• nepovratni ventil - sprječava povratni protok tekućine u dovodnu vodu.

Proces instalacije sastoji se od sljedećih koraka:

1. Potrebno je kupiti crpku čija je snaga u skladu s tehničkim karakteristikama instalacije grijanja. Najbolji izbor za kućanske sustave grijanja bit će troprilaste centrifugalne pumpe koje tijekom rada ne stvaraju malo buke, ali mogu pumpa dovoljno velike količine rashladnog sredstva.

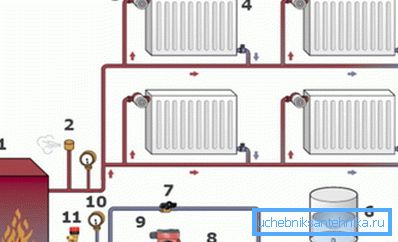

2. Postrojenje treba provesti na dijelu cjevovoda koji prevozi već ohlađenu rashladnu tekućinu na grijani kotao (tzv. Povratni protok). Ovdje je temperatura vode niža od odmah nakon napuštanja kotla, pa će vam crpka trajati duže.

Obratite pažnju! U sustavima s prisilnom cirkulacijom rashladne tekućine, ekspanzijski spremnik - tipa membrane - također je povezan s povratnim cjevovodom, a ne sa središnjim nosačem, kao u gravitacijskim krugovima.

1. Prije instalacije, ne zaboravite isključiti kućni kotao za kućanstvo i zatvoriti ventile za zatvaranje na ulaznim i izlaznim priključcima. Nakon toga je napravljena montaža crpke. Spojite ga na cijevi uz pomoć sgonov- "American". Imajte na umu da osovina motora mora biti usmjerena vodoravno (s izuzetkom vertikalnih tipova crpki). Inače, ležajevi će biti podložni povećanom opterećenju, zbog čega će crpka brzo nestati. Kako bi izbjegli curenje, umjesto klasičnih gumenih brtvi, preporučljivo je koristiti paronit - brtve otporne na toplinu od gume uz dodatak azbesta.
2. Ako se koristi sustav grijanja s zatvorenom cirkulacijom, nepropusni ventil treba ugraditi u dovodnu cijev kako bi se izbjegao povratni protok tekućine.
3. Crpka mora biti povezana odgovarajućim zaustavnim ventilima. U tom slučaju, lako možete isključiti protok tekućine ako je potrebno za popravak ili zamjenu električne opreme. Da ne prekidate rad klimatizacijske mreže preporuča se ugradnja premosnice - premosni dio cijevi (također s slavinom) kroz koji će tekućina teći tijekom vremena kada se crpka ukloni.

zaključak

Nakon pregleda gore navedenog materijala, neće vam biti teško odabrati i instalirati prikladnu pumpu za sustav grijanja.

Ali učinkovitost klimatizacijske opreme ovisi o ostalim elementima:

• kotao,
• radijatori,
• cijevi,
• ekspanzijski spremnik za sustav grijanja,
• senzora itd.

Više o tome možete saznati iz videozapisa objavljenog u ovom članku.
