Pumpe za grijanje za kuću: namjena, uređaj, kriteriji

Grijaća pumpa za dom je obvezna jedinica za sustave s prisilnom cirkulacijom rashladnog sredstva. Većina suvremenih shema izgrađena je upravo na obveznom načelu, pa je pitanje odabira cirkulacijskog uređaja vrlo važno. Razgovarat ćemo o osnovnim svojstvima i kriterijima za odabir pumpe za grijanje.

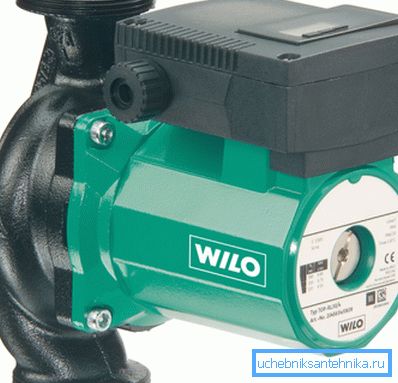

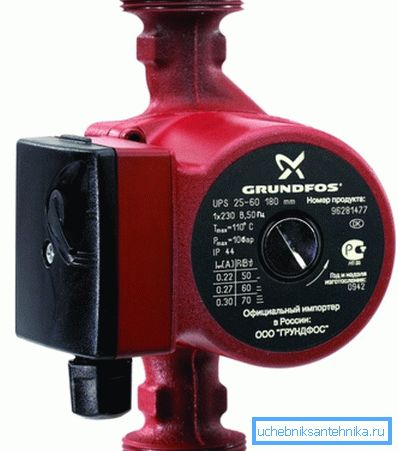

Pumpa cirkulacije grijanja

imenovanje

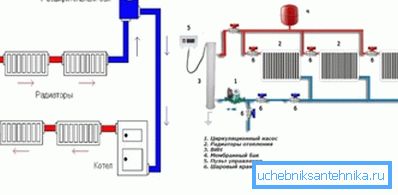

Postoje dvije vrste organiziranja kretanja rashladne tekućine u sustavima grijanja:

• prirodni;
• i prisilne cirkulacije.

Prirodna cirkulacija je moguća u malim jednostavnim shemama povezivanja, međutim, opsežne i razgranate cjevovode zahtijevaju prisilno kretanje tekućine.

Prije toga, korišteno je grijanje privatne kuće bez pumpe, budući da su jedinice bile u nedostatku i bile su vrlo skupo. Osim toga, nisu sva elektrana elektrificirana, a motor crpke je pogonjen električnom energijom.

Međutim, sada čak i mali sustavi pokušavaju učiniti prisilnu cirkulaciju, jer to povećava učinkovitost prijenosa topline, povećava učinkovitost grijanja i smanjuje se potrošnja plina za zagrijavanje rashladne tekućine. Ušteda goriva u shemama s prisilnom cirkulacijom može biti do 30% u usporedbi s prirodnim kretanjem vode zbog konvektivnog pomicanja slojeva različitih temperatura.

Obratite pažnju! Cirkulacijska pumpa je nužna za organizaciju prisilnog kretanja rashladnog sredstva zbog rada crpke s električnim motorom.

U krugovima s više krugova s ​​distribucijom kolektora i snopa, zgrade s nekoliko etaža i velikih površina grijanja normalna prirodna cirkulacija u sustavu grijanja nemoguće je zbog velikog hidrauličkog otpora koji nastaje u cjevovodu. Kako bi se prevladao taj otpor, potrebna je cirkulacijska pumpa.

Uređaj i načelo rada

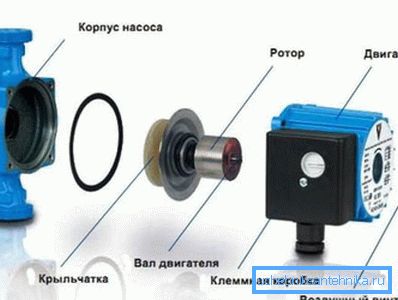

Razmotrimo kako je crpka dizajnirana za grijanje kuće. Radi jasnoće, koristimo shemu glavnih dijelova uređaja:

Dakle, sljedeće jedinice su dio jedinice:

• Tijelo crpke, od lijevanog željeza ili nehrđajućeg čelika. Ovdje je hvatanje rotirajućeg rotora za protok vode i crpljenje u određenom smjeru;
• Kućište motora s namotima statora. U zavojima je inducirano rotirajuće magnetsko polje koje uzrokuje pomicanje rotora;

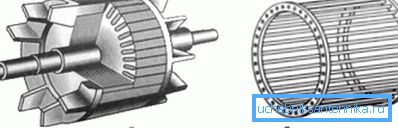

• Rotor s kaveznim kavezom motora, u kojem polje statora inducira struju u interakciji s poljem rotirajuće armature (asinkroni princip djelovanja);
• Osovina motora s keramičkim ležajevima koji prenose okretni moment na impeler;
• Impeler koji rotira na vratilu i hvata tekućinu, izvodeći je;
• Između rotora i rotora je zaštitni prsten koji ne dopušta da voda prodre u motor;
• Kutija s kontrolnom jedinicom, prekidačem brzine ili pretvaračem frekvencije;
• Vijak zraka za uklanjanje viška zraka.

Načelo rada takvog stroja je kako slijedi: izmjenična struja se dovodi u namotavanje statora i stvara pulsirajuće (rotirajuće) magnetsko polje s rotacijom od 3.600 o / min s jednim parom namota. Polja linije sile presijecaju stacionarni rotor i induciraju struju u svom namotaju koja stvara polje rotora.

Rotacijsko polje statora hvata (privlači) rotor i uzrokuje rotaciju s njom. Osovina je čvrsto povezana s rotorom i stoga se okreće, prenoseći silu na propelicu na njemu, koja pumpa tekućinu u tijelu crpke i stvara cirkulaciju u sustavu.

Obratite pažnju! Za normalni rad uređaja, crpka mora biti napunjena vodom, inače se tekućina neće zadržati i rotor se okreće u praznom hodu.

Upravljačka jedinica omogućuje podešavanje brzine okretanja osovine tako što ćete prebaciti stezaljke (dodavanje ili smanjivanje broja parova namota armature) ili pretvaranjem frekvencije izmjenične struje.

Kriteriji za odabir

Da biste odabrali odgovarajući uređaj, trebate znati sljedeće parametre:

1. Tlak koji crpka mora osigurati. Jednako je ukupna hidraulična otpornost cjevovoda, mjerena u metrima vodenog stupca;
2. Jedinstvena izvedba. Jednako na brzinu protoka rashladnog sredstva u sustavu, koja se izračunava pomoću izračuna;

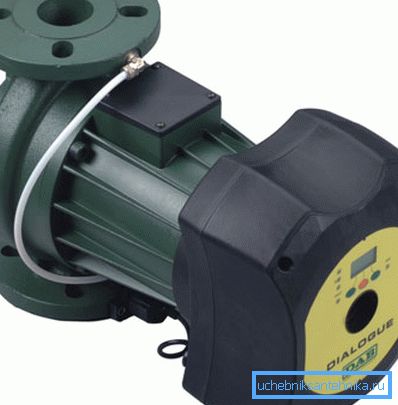

3. Povezivanje dimenzija. Pokazano na kućištu motora, češće postoje dvije vrste - 25 i 32 mm ili 1 i 1,25 inča, respektivno;
4. Montaža ili ukupne dimenzije proizvoda. Treba ih uzeti u obzir kako bi vaša jedinica odgovarala plinovodu.

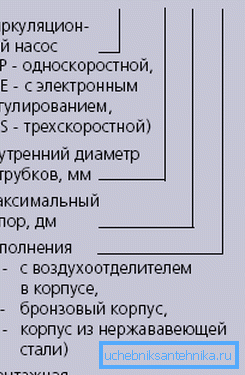

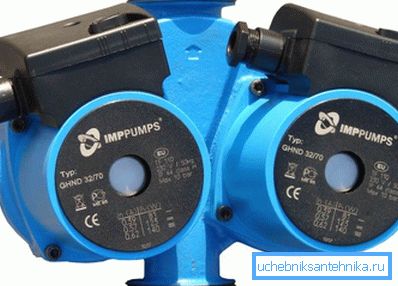

Obratite pažnju! Ako pogledate oznaku slučaja, vidjet ćete numerički omjer tamo, na primjer, 32/70. Prvi broj pokazuje dimenzije spajanja u milimetrima, a drugi - tlak u decimalima, to jest 70 je 7 metara vodenog stupca.

Tlak u sustavu može se jednostavno izračunati formulom

H = F * s, gdje:

• H - glava u metrima vodenog stupca;
• F - broj katova s ​​podrumom;
• c - prosječni koeficijent jednak vrijednosti hidrauličkog gubitka na jednom katu zgrade. Prema SNiP, to je 0,7-1,1 m za dvokutne sustave i 1,16-1,85 m za kolektorske snopove.

Za cjevovod privatne kuće treba uzeti maksimalnu vrijednost koeficijenta.

Izvedba se izračunava prema pojednostavljenoj shemi ili na temelju karakteristika tlaka protoka. Pojednostavljena formula za izračun:

Q = W / 1,163 * 20 = 0,043 * W, gdje:

• Q - izvedba;
• W je količina toplinske energije potrebna za grijanje prostorije.

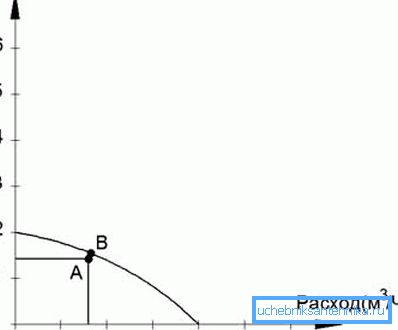

Poznavajući tlak i performanse, možete odrediti radnu točku crpke, stavljajući vrijednost tlaka na vertikalnu os grafa i brzinu protoka - na vodoravnoj. Zatim, prema katalogu, možete preuzeti uređaj čija je točka rada što je bliže moguće do točke koju smo definirali:

Skupština

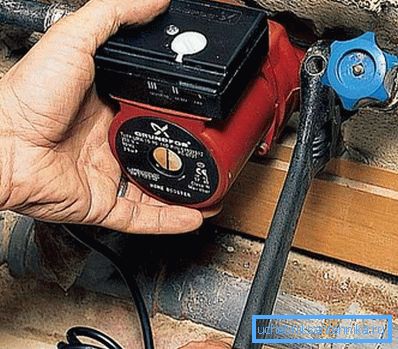

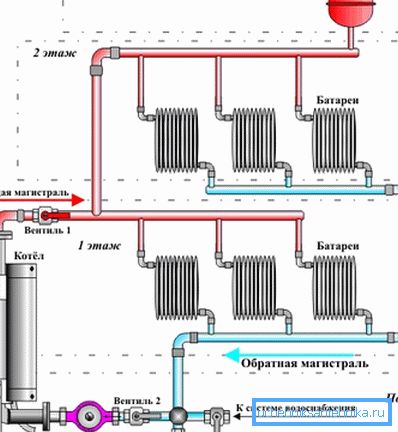

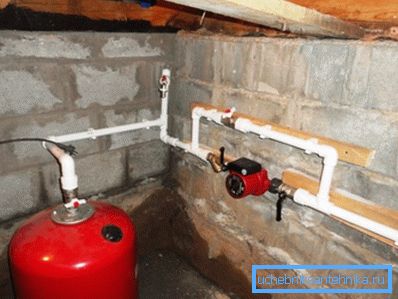

Upute za ugradnju pumpa "do-it-yourself" vrlo je jednostavna. Postavlja se na povratnu cijev nedaleko od kotla, jer u ovom dijelu kruga najniža temperatura rashladnog sredstva.

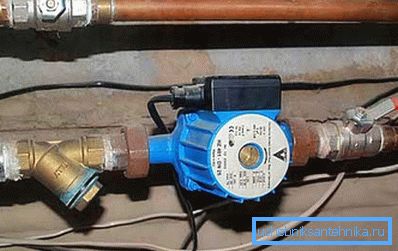

Prije ulaska u proizvod filtrira se grubo vodeni filtar, a prije filtra i nakon pada crpke postavljaju se kuglasti ventili tako da se uređaj može ukloniti za zamjenu ili popravak bez ispuštanja vode.

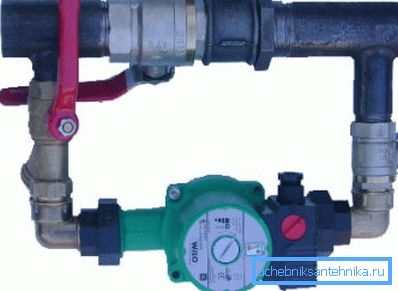

Često, jedinica se instalira kroz zaobilaznicu, a premosni dio cijevi blokira dizalica. Ako pumpa pada, možete otvoriti zaobilazni ventil za prirodnu cirkulaciju tekućine.

Obratite pažnju! Nakon instalacije stroja za cirkulaciju, ispitivanje tlaka u sustavu grijanja kod kuće treba provesti posebnim pritiskom.

zaključak

Keramička pumpa je neophodan element modernih sustava grijanja za privatne kuće i velike objekte. Izbor i montaža uređaja izrađuju se u skladu s gore opisanim uputama. Videozapis će vam pomoći odabrati i instalirati proizvod.
