Punjenje sustava grijanja s rashladnim sredstvom: kako

Za izgradnju sustava grijanja za kuću ili stan, potrebni su grijani kotao, grijaći radijatori i cjevovodi koji povezuju sve elemente u jednu mrežu. Međutim, neće raditi bez rashladne tekućine koja prenosi toplinsku energiju generiranu izgaranjem goriva u zrak u sobi. Stoga, nakon dovršetka montaže ili popravljanja uvijek postoji pitanje kako napuniti sustav grijanja s vodom ili nekom drugom pogodnom tekućinom. Upute o ovom pitanju navedene su u nastavku.

Punjenje sustava grijanja s vodom važan je korak u njegovom dizajnu.

Potreba za punjenjem i pražnjenjem tekućine iz sustava grijanja

Prije svega, razmotrit ćemo svrhu ispuštanja rashladnog sredstva iz sustava grijanja.

Najčešće je potrebno ukloniti vodu iz cijevi za zakazane popravke. To se posebno odnosi na apartmane priključene na centralizirane sustave grijanja. Ljeti se zamjenjuju zaporni i upravljački ventili, propušteni cjevovodi itd.

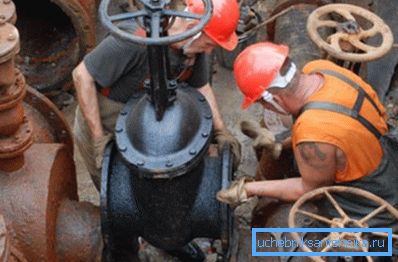

Ispuštanje vode iz centraliziranih mreža obvezno je godišnje događanje.

Ali ako živite u privatnoj kući, ne preporuča se odvod rashladnog sredstva iz sljedećih razloga:

  1. Kada ponovno ulijevate vodu potrebno je ponovno proizvoditi sustav. Ovaj događaj je dug i uznemiruje, jer svaki vlasnik želi to izbjeći.
  2. Nedostatak vode u nekim vrstama radijatora (na primjer čelika) dovodi do brzog korozije. Ako vodu izvučete iz sustava za ljeto, pripremite se za hitnu zamjenu radijatorskih radijatora za grijanje kuće.
  3. Godišnje uklanjanje tekućine zahtijeva kupnju novog. Poseban antifriz ili posebno pripremljena voda je prilično skupo pa dovodi do neopravdanog povećanja operativnih troškova održavanja sustava grijanja.

Postupak za lijevanje tekućine u sustav grijanja

Pripremne operacije

Bez obzira pokrećete li novi, samokomponirani sustav grijanja ili ga punite rashladnom tekućinom nakon završetka zagrijane sezone ili popravka, neophodno je pripremiti inženjersku mrežu za rad.

Postupak je sljedeći:

  1. Ispiranje cjevovoda. Ova akcija je potrebna prije pokretanja novog sustava grijanja. U suprotnom mogu se oštetiti oprema za grijanje i pumpanje. Ako je vaša klimatska mreža već pokrenuta i uspješno operirana, dovoljno je ispirati cijevi i baterije jednom svake dvije godine.
  2. Hidrauličko ispitivanje. Prije punjenja sustava grijanja s vodom, potrebno ga je pod tlakom. Da biste to učinili koristite poseban uređaj koji ispunjava cijevi i radijatore sa komprimiranim zrakom.

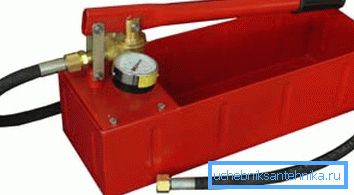

Na fotografiji - uređaj za zatezanje sustava grijanja

Potrebno je povećati pritisak sve dok vrijednost ne bude 25% veća od izračunate. Standardni pad ovog pokazatelja ne bi trebao iznositi više od jedan posto u 15 minuta rada.

  1. Uklanjanje nedostataka. Nakon crpljenja, trebate provjeriti sve spojeve zbog propuštanja i popraviti ih ako se pronađe.

Obratite pažnju! Brtvene propuštanje nije toliko da minimizira protok rashladne tekućine, nego da se spriječi zračni utikači u cijevima i radijatorima, što uzrokuje neučinkovitost ili nisku učinkovitost zagrijavanja.

Izbor vrste rashladne tekućine

Najčešće se voda koristi kao tekućina za prijenos topline. Međutim, možete koristiti antifriz, koji se ne smrzava kada temperatura okoline padne ispod nule. Ima mnogo drugih prednosti, ali njegova je cijena vrlo visoka. Najčešće se koristi antifriz u sustavima grijanja malih zgrada.

Antifriz - izvrsna rashladna tekućina za sustave grijanja

Ne zaboravite da punjenje sustava grijanja vodom zahtijeva preliminarnu pripremu. Tekućina mora biti slobodna od soli i zraka otopljenog u njoj, za koje se mogu koristiti komercijalno dostupne kemikalije i reagensi.

Savjet! Nije preporučljivo koristiti vodu iz slavine kao medij za zagrijavanje sustava grijanja. Sadrži veliku količinu kalcija i drugih minerala, koji se na cijevi i akumulatorima na kraju dovode do nemogućnosti grijanja. Također u vodi iz slavine je otopila veliku količinu kisika koja uzrokuje prozračivanje.

Bilo da koristite posebno pripremljenu vodu ili antifriz za punjenje. Ali u svakom slučaju, potrebno je ispravno izračunati volumen tekućine potrebne za izvođenje ovog postupka.

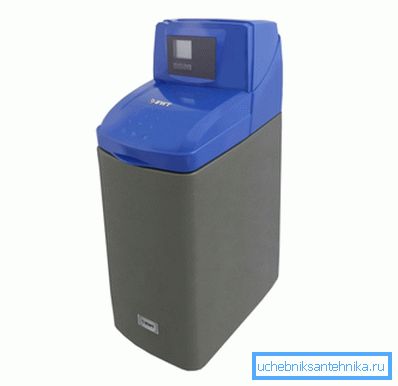

Uređaj za pripremu vode prije ulijevanja u sustav grijanja

Određivanje količine upotrijebljenog nosioca topline

Poznavanje količine vode ili antifriza potrebnog za popunjavanje sustava grijanja potrebno je za odabir odgovarajuće opreme za obradu vode potrebnog kapaciteta ili za kupnju određene količine posebne tekućine unaprijed.

Prije kupnje rashladnog sredstva potrebno je izračunati potrebni iznos

Za izvođenje izračuna potrebno je razjasniti sljedeće podatke:

  • obujam vode koja se nalazi u kotao za grijanje vode (OK), jedan dio instaliranih radijatora grijanja (OR) i ekspanzijski spremnik otvorenog ili zatvorenog tipa (O) - sve figure dostupne su u popratnoj dokumentaciji za gore navedenu opremu;
  • volumen vode koji se nalazi u cijevima (od) - za to morate koristiti posebnu mapu gradnje gdje se nalaze slične informacije ili izračunati željenu vrijednost pomoću sljedećih formula:

S =? * R2, gdje:

  • S je područje poprečnog presjeka cijevi;
  • ? - konstanta jednaka 3,14159;
  • R je unutarnji polumjer cijevi.

Od = S * L, gdje:

  • Od - potrebnog volumena tekućine u cijevi;
  • S je površina poprečnog presjeka nađena gornjom formulom;
  • L je duljina svih instaliranih cjevovoda.

Ukupni volumen vode izračunava se sljedećom formulom:

Općenito = OK + (Op * s) + Ob + Od, gdje

s - broj instaliranih dijelova radijatora.

Steknite veću količinu tekućine, jer se može izgubiti prilikom punjenja cijevi

Savjet! Unatoč činjenici da voda i antifriz nisu komprimirani, preporuča se stjecanje 10-15% više tekućine od volumena koji ste dobili kroz izračune. Takva margina pokriva pogrešku izračuna.

Izlijevanje vode

Čim završite s ispiranjem, napravite test cijevi i opremite dovoljnom količinom rashladnog sredstva, možete početi ispunjavati sustav grijanja. To će pomoći vibrirajućoj crpki da napuni sustav grijanja.

Zapamtite, ovo je najvažniji korak ugradnje klimatizacijske mreže jer sve operacije moraju biti pažljivo i pažljivo provedene.

Postupak se sastoji od nekoliko uzastopnih koraka:

  1. Još jednom, svi spojevi se pregledavaju zbog curenja i depresije.
  2. Ventili za zatvaranje, uklanjanje tekućine iz sustava grijanja. To će pomoći u izbjegavanju neproduktivnog protoka rashladnog sredstva.

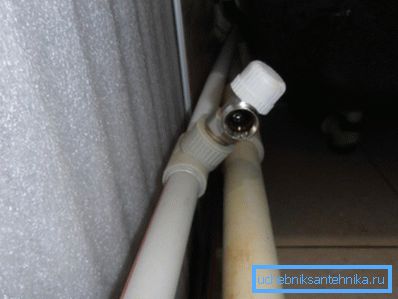

Isključite odvodni ventil kako biste izbjegli gubitak tekućine.
  1. Kontrolira se rad ventila. Ako je njihova izvedba slaba, bolje je potpuno odvrnuti odgovarajući uređaj (Mayevskyova dizalica) i vratiti ga na svoje mjesto na kraju zalivka. Osim toga, s istom svrhom možete otvoriti ventil negdje u gornjem dijelu sustava, što će smanjiti vrijeme za bijeg zraka iz cijevi i baterija.
  2. Punjenje treba početi kroz ventile koji su najbliži kotlu.
  3. Držite vodu ili antifriz kako teče pri najnižoj mogućoj brzini. To će omogućiti da se preostali zrak u cijevima izlazi kroz otvorene ventile. Inače, nastanak prometne gužve.
Zrak može puhati kroz slavine Mayevskog
  1. Kako se cijevi pune, potrebno je isključiti one slavine i slavine kroz koje rashladno sredstvo počinje sipati. Zato je bilo potrebno kupiti ga s određenim zalihama.
  2. Punjenje sustava ne može se izvršiti odmah, već u dijelovima: polazeći od prvog kata i završava s najvišim točkama.

Provjera kvalitete

Pri proračunu potrebnog volumena rashladnog sredstva poželjno je odrediti ovaj broj ne samo za cijeli sustav, već i za pojedine dijelove. Kao rezultat, točnije možete kontrolirati stupanj punjenja pojedinih elemenata klimatskih mreža.

Osim toga, mjerač protoka tekućine može se instalirati na ulaznom otvoru.

Tako ćete točno znati koliko je već upadalo u cijevi:

  • ako je manje od izračunate vrijednosti - zrak se nakuplja u cijevima, potrebno je odrediti mjesto stvaranja utikača i ukloniti ga;
  • ako je više, onda postoji propuštanje negdje kroz labav spoj ili otvoreni dodir.

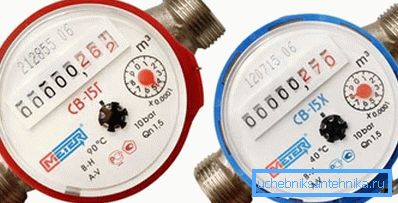

Vodomjer će vam pomoći izračunati količinu rashladne tekućine koja se ulijeva u sustav

Pokretanje sustava grijanja

Uklanjanje ostataka zraka

Nakon punog punjenja sustava grijanja moguće je nastaviti s puštanjem u pogon. Međutim, prije toga morate ukloniti preostali zrak iz svih instaliranih uređaja.

To se radi kako slijedi:

  1. Zrak se uklanja iz glavne cijevi kotlovnice. Za to se koristi zračni ventil instaliran na uređaju za grijanje.
  2. Ako sustav ima pumpu za prisilnu cirkulaciju vode, također je potrebno otpuštati zrak iz njega. U tu se svrhu koristi zračni ventil u prednjem kraju.
  3. Sljedeća faza je uklanjanje zračnih utikača iz radijatora. To treba obaviti sa svakom instaliranom baterijom, počevši od prvog kata i završavajući s najvišom. To se radi jednostavno: s ključem Mayevskog ili s odvijačem, morate odvući slavinu Mayevskog i držati je tako sve dok se tekućina vode ne prolijeva iz rupice.

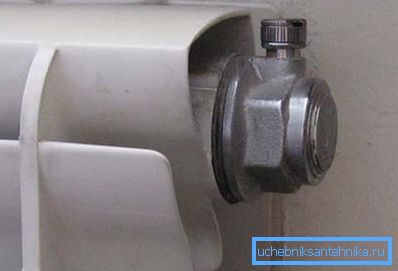

Na kraju punjenja morate ponovno provjeriti da nema zračnih utikača.
  1. Provjerite povratnu liniju. U tu svrhu koriste se i ventili instalirani u određenim dijelovima cijevi. Ventil na kratkom spoju između cijevi za dovod i ispuštanje mora biti zatvoren.
  2. Nakon završetka rada na oporavku, ostavite sustav da stoji oko 2 sata, a zatim pokrenite kotao.

Uključite kotao

Prije uključivanja grijača potrebno je pokrenuti crpke koje cirkuliraju tekućinu. Trebali bi raditi nekoliko sati. Tlak tekućine trebao bi biti oko 2 atmosfere.

Savjet! Koristite ovaj put da ponovno pregledate sustav zbog propuštanja. Ako se pojave, crpka mora biti zaustavljena, zglobovi moraju biti zapečaćeni i voda se mora ponovno napuniti.

Sve radove na lansiranju treba provoditi na pozitivnoj temperaturi u prostorijama. U suprotnom, led može stvoriti i oštetiti cijevi, crpke i radijatore.

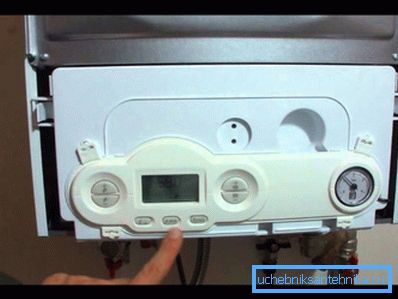

Posljednja faza je puštanje u rad kotla.

zaključak

Ispunjavanje tekućine za prijenos topline ključni je korak u postavljanju sustava grijanja. Iz ispravnosti svih djela ovisi o tome kako će učinkovito i ekonomično funkcionirati. Više o tome možete saznati u nastavku videozapisa.
