Radiator ms-140-500: karakteristike, značajke, tipični

U ovom članku ispitat ćemo radijatorsko grijanje od lijevanog željeza grijanja MS-140-500. Upoznat ćemo se s njegovim karakteristikama i saznati u kojem sustavu grijanja njegova upotreba ima smisla. Osim toga, moramo saznati koji se problemi mogu očekivati ​​s ovog uređaja i kako se mogu riješiti.

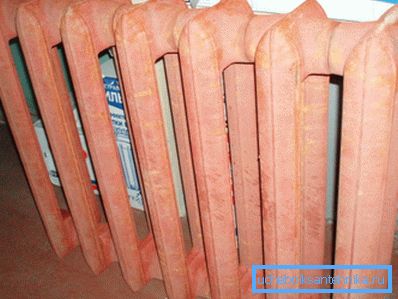

Izgled našeg junaka zasigurno će se čitateljima dobro poznavati.

Što je to

opis

Pod nazivom radijatorom od lijevanog željeza MS-140M-500 (MS-140-500), prodaje se sekcijska baterija sivog lijevanog željeza s lijevanim željeznim ili čeličnim spojnim bradavicama i brtvama međuprostora od paronita.

Svojstva proizvoda su vrlo uobičajena za grijače od lijevanog željeza:

  • Znatna masa i kao rezultat velike toplinske inercije;
  • Čvrsti kapacitet u smislu presjeka, opet povećava toplinsku inerciju;
  • Relativna krhkost (sivo lijevano željezo nije otporno na udarne opterećenja);
  • Umjerena otpornost na unutarnji tlak.

Spojnice nisu uključene. Ovisno o izboru nosača, uređaj se može montirati na zid ili montirati na pod.

Navedite: u 99% slučajeva odabire se zidna montaža. Za vanjske instalacije obično su poželjni proizvodi s atraktivnijim dizajnom. Budimo realni: radijator lijevanog željeza MS-140 M-500 nije zadivljen ljepotom i savršenstvom linija.

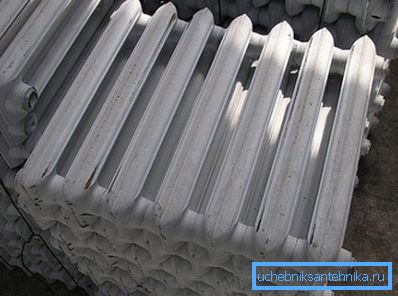

Neka se suočimo s njim: baterije na fotografiji - ne remek-djelo dizajna.

karakteristike

Tehničke karakteristike radijatora MS-140-500 nalaze se na web stranicama brojnih proizvođača i prodavača. Mi ćemo ih objaviti i mi.

parametar vrijednost
Broj kanala za rashladno sredstvo u sekciji 2
Protok topline u odjeljak kada razlika temperature između baterije i zraka iznosi 70 stupnjeva 160 vata
Dopuštena maksimalna temperatura rashladnog sredstva 130 °
Odjeljak materijala Sivo lijevano željezo SCh10 GOST1412-85
Materijal za proizvodnju bradavica Nodalno željezo GOST1215-79
Materijal brtvila Gumena otporna na toplinu (paronit) 1T-P, 1T-C na TU38-105376-82
Radni tlak 9 kgf / cm2
Ispitivanje tlaka 15 kgf / cm2
Duljina sekcije (uzimajući u obzir debljinu brtve) 108 mm
Visina sekcije 588 mm (500 uz osi bradavica)
Dubina (udaljenost od prednje i stražnje strane) 140 mm
Navoji / razdjelnici veličine niti DU32 / 1 1/4 inča)
Kapacitet odjeljka 1450 cm3 (1,45 litara)
Težina sekcije 7.12 kg
Cijena odjeljka 300 - 400 rubalja

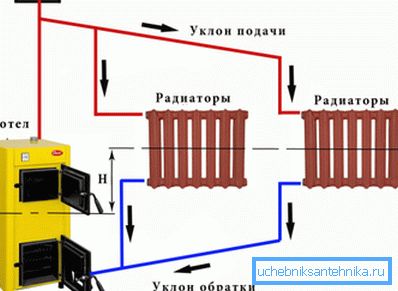

Baterije od lijevanog željeza savršeno će se popeti s kotao s čvrstim gorivom. Čvrsta težina baterija od lijevanog željeza ogleda se u sovjetskom kinu.

Posebne značajke

Dakle, što se može zaključiti ispitivanjem tehničkih karakteristika radijatoru od lijevanog željeza MS-140-500?

  • Spori grijanje i jednako sporo hlađenje čine uređaj izvrstan izbor za autonomni sustav s kotao s čvrstim gorivom.. Inercija će ublažiti fluktuacije temperature rashladne tekućine s rijetkim spaljivanjem.
  • Široki unutarnji kanali odjeljaka i kolektora, zajedno s velikim promjerom kontakta za povezivanje, omogućit će da se koristi u gravitacijskim sustavima. Zahvaljujući navedenim značajkama, MS-140 će stvoriti minimalnu hidrauličku otpornost na protok.
  • Unatoč dugoročnom korištenju ovog grijalice u centralnim sustavima grijanja, karakteristike glodalastog radijatora MS-140M-500 ne dopuštaju mu preporučiti u tu svrhu s laganim srcem. Ključna riječ je vodeni čekić: može biti 20 ili 25 atmosfera na prednjoj strani povišenog područja tlaka koja nije namijenjena uređaju. Da, vodeni čekić je nestandardna situacija, ali, vjerujući autorovo iskustvo, u stvarnom svijetu to nije neuobičajeno.
Posljedice vodenog čekića.

Problemi i rješenja

Koje probleme može očekivati ​​vlasnik baterije od lijevanog željeza?

Raskrižje

Razlog za njihovu pojavu je višestruki ciklus grijanja i hlađenja (čitanje - širenje i kompresija) tijekom normalnog rada sustava grijanja. Kao rezultat toga, paronitne brtve gube elastičnost, a pri sljedećem hlađenju baterije na spojevima dijelova vlaga djeluje.

Kada mali propuštanje kroz jednu ili dvije brtve poučava kako popraviti curenje izgleda ovako:

  1. Kada se rashladno sredstvo isprazni, otvori se slijepi ulazi.
  2. Na ključu radijatora mjeri se udaljenost prema problemu bradavice.
  3. Ključ se sklizne u kolektor sve dok se spojnica s brtvom ne zategne bilo kojom polugom ili plinskim ključem br. 2 - br. 3.

Napomena: konac na zaglušnom prometu - lijevo. Za zategnite bradavicu, zakrenite je suprotno od kazaljke na satu.

Ako curenja postaju raširena, radijator se gura zamjenom svih brtvila. U ulozi potonjeg mogu se koristiti kao redoviti paronitovye proizvodi, i gume, isklesane vlastitim rukama iz kamere za automobil.

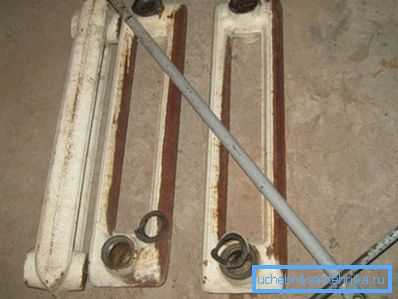

Izdvojeno radijator sa zamjenskim brtvama.

Zaključajte maticu za zakretanje

Drugi problem s baterijama od lijevanog željeza je povremeno propuštanje ispod matica za bravu na košuljici. Glavni razlog je izgaranje sanitarnog lana na visokoj temperaturi nosača topline.

Kako ukloniti propuštanje:

  • Isključite zagrijavanje (na dnu punjenja - zajedno s podizanjem dvostruko na njega). Djelomično odvrnite otvor za odzračivanje kako biste osigurali da nema pretlaka. Nije potrebno ispuštati vodu: puhati će skakač na najvišem katu.
  • Odvijte zakretni nož, povećavajući jaz između njega i čepa na 8-10 milimetara.
  • Očistite staru kolutu.
  • Spojite maticu s sanitarnim lanom s malom količinom bilo koje boje koja se brzo suši ili silikonskim brtvilom.
  • Pritegnite zapornu maticu. Pokrenite zagrijavanje.

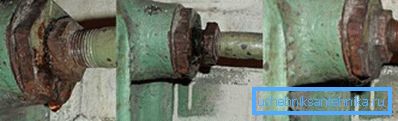

Okrenite sigurnosnu maticu.

Ponekad je uzrok trajnih propuštanja odstupanje između osi navoja okretne matice okomito na njegovu ravninu.

U ovom slučaju, jedini način rješavanja problema je zamijeniti ovaj spoj:

  1. Uspon se potpuno resetira.
  2. Zakretni matica i čep hladnjaka okrenuti su zauzvrat.
  3. Vrećica se uklanja iz radijatora, nakon čega se utikač i zaporni vijak odvijaju od navoja.
  4. Tada se sve operacije izvode obrnutim redoslijedom, ali s novom maticom. Za navijanje radijatorskih čepova koristite isti lan s bojom ili brtvilom.

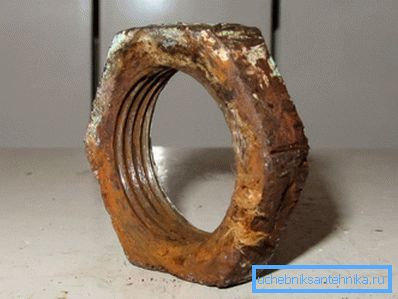

Uzrok trajnih propuštanja može biti pogreška same matice za osiguranje.

zaključak

Unatoč svojoj dobi, aparati za grijanje od lijevanog željeza i dalje su na usluzi, a sve je isto kao prije pola stoljeća, što ih traži tržište. Videozapis u ovom članku pomoći će čitatelju da saznate više o svojim značajkama. Sretno!
