Radijalni cijevni radijatori za grijanje za stambene i

Jedan od najvažnijih parametara u svakoj sobi je ugodna temperatura. To se može postići pomoću različitih sustava grijanja koji se koriste u stambenim i industrijskim građevinama.

Najčešće, toplina se prenosi u atmosferu prostorije uz pomoć radijatora, čiji dizajn može biti bilo koji. Danas ćemo govoriti o cijevnoj strukturi, reći vam o svojim karakteristikama, dimenzijama i drugim parametrima.

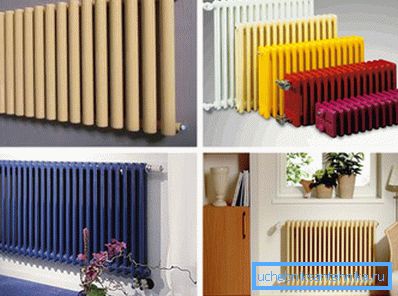

Radijatori grijanja cijevi od čelika su različite vrste

Načelo rada radijatora

Iako postoji nekoliko načina zagrijavanja prostorije, najstariji i najpouzdaniji smatraju se i da koriste radijatore koji se sastoje od sekcija. Unutar ovog potonja, potrebni su kanali za kretanje rashladnog sredstva, što je najčešće obična voda.

Razmotrite princip rada radijatora detaljnije, fokusirajući se na tri komponente:

  1. zračenje - tijekom rada baterije ispuštaju toplinu. Usput, zapaženo je da tamne predmete daju u atmosferu sobe više nego svjetlo.
  2. konvekcija - vrstu prijenosa topline pri prijenosu unutarnje energije u strujama i mlaznicama.
  3. Toplinska vodljivost - proces prijenosa toplinske energije iz grijanih tijela na manje zagrijan.
Čelični cijevni radijator je siguran zbog nedostatka oštrih kutova

Izradite radijatore od:

  • lijevanog željeza;
  • aluminij;
  • čelika;
  • bakar.

Oni također mogu biti bimetalni, na primjer, unutar bakra, i na vrhu aluminij, ili čelika plus aluminij.

Dizajn može biti ploča i cijevni. Potonji su danas postali posebno traženi zbog svoje učinkovitosti i zanimljivih dizajnerskih rješenja. U nastavku ćemo detaljnije razmotriti ove parametre.

nekretnine

Cijevni radijatori sastoje se od nekoliko dijelova, poput većine drugih struktura ove vrste. Međutim, u njima nisu uvrnute, kao u lijevano-željeznom, aluminijskom ili bimetalnom radijatoru grijanja, ali su zavarene zajedno.

Stupanj učinkovitosti uređaja ovisi o broju cijevi u sekciji. Na primjer, minimalna učinkovitost se može dobiti iz 2 cijevi, najbolji izbor je 6.

Savjet: za zagrijavanje velikog područja preporučujemo ugradnju radijatora veće dubine u kojima će učinkovitost biti veća.

Prijelaz topline uređaja ovisi o broju odjeljaka.

Obično cjevaste konstrukcije za grijanje izrađene su od čelika. Popularnost materijala povećava snagu i pouzdanost u radu, osim toga, podnosi agresivna okruženja. U našim uvjetima ovaj se parametar smatra važnim jer se kvaliteta rashladnog sredstva obično nalazi na niskoj razini.

Ova i druga svojstva, kao što je niska težina, omogućuju brzo sastavljanje i rastavljanje opreme ručno, dopuštaju uređajima da ostanu u potražnji na tržištu. Osim toga, cijena čeličnog radijatora je 2-5 puta niža od lijevog željeza ili aluminija istog područja grijanja.

prednosti:

  1. Higijena, jer uređaj nema oštre kutove, lako se čisti od prašine. Isti parametar ga čini sigurnijima za djecu.
  2. Podnosi pad tlaka grijanja hladnjaka čelika.
  3. Materijal za proizvod razlikuje se od otpornosti na koroziju. Kako bi poboljšali tehnička svojstva, obložena je unutarnjom polimernim spojevima, što povećava vijek trajanja uređaja.

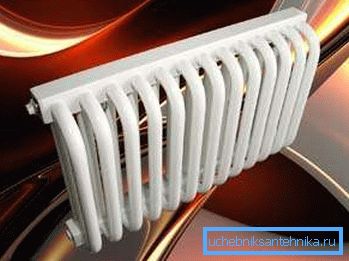

Na foto-cjevastim radijatorima nemaju teško dostupna mjesta.

nedostaci:

  1. Zbog niske emisije topline, dakle, ako uzmemo trošak po 1 kW snage kao točke proračuna, uređaj će biti najskuplji.
  2. Točka zavarivanja je potencijalna opasnost od tih radijatora. Zbog teških padova tlaka, oni mogu propuštati.

Savjet: ugradnja takvih uređaja je poželjna u sustavima autonomnog grijanja.

Ukupne dimenzije i pritisak

Prvi parametar potreban je za odabir mjesta ugradnje grijača:

veličina
  • visina obično varira od 190-3000 mm;
  • duljina je broj sekcija, to ovisi o području grijanja;
  • Dubina - minimalno 40 mm, maksimalno 225 mm, ali ponekad i više.
Radni tlak Uređaji se izrađuju s izračunatom sposobnošću izdržavanja tlaka rashladne tekućine na 10-15 atm, što se obično događa u visokim zgradama. Zapravo, ovaj parametar daje se s marginom, budući da radijatori mogu izdržati više. Debljina stijenke cijevi - 1-1,5 mm.

Izračunajte broj odjeljaka

Kao što je gore spomenuto, cijevni grijač se može ugraditi u centralni sustav grijanja i pojedinačno grijanje. Iako je ova posljednja opcija najpovoljnija zbog niskog tlaka rashladnog sredstva.

Međutim, gdje god je instaliran, izuzetno je važno napraviti točan izračun potrebnog broja njegovih odjeljaka. Inače, nećete dobiti očekivani učinak udobnosti.

Dizajn, iako ima sekcijski uređaj, ali se ne može sklopiti, tako da ne možete naknadno dodati one koji nedostaju ili ukloniti dodatne. Standardni broj je 2., 6., 8. i 12 radijalnih radijatora, ponekad možete pronaći komercijalno dostupne baterije koje se sastoje od 14 ili 16 baterija.

Savjet: pri izračunavanju broja sekcija, uzmite u obzir da prosječni toplinski učinak svakog od njih može biti u rasponu od 80 do 120 wata.

Prosječna toplinska snaga jednog dijela iznosi 100 W

Prema uputama gradnje, prema standardima za grijanje 1 m2 trebate potrošiti 100 vata topline. Vi samo trebate znati područje prostorije i umnožiti tu vrijednost za 100 wata.

U izračunu se također treba uzeti u obzir sljedeći čimbenici:

  1. Kada su 2 vanjska zida i 1 prozor u sobi, potrebno je dodati 20% na rezultirajuću figuru.
  2. S 2 vanjska zida i 1. prozor, potražnja se povećava za 30%.
  3. Ako se prozor okrene prema sjeveru ili sjeveroistoku, količina topline treba dodati unutar 10%.
  4. Prilikom ugradnje cjevastog radijatora mora biti potonuo u nepokrivenoj dubokoj niši, prijenos topline mora se povećati za 5%.
  5. Za zatvorenu nišu s čvrstom pločom i s 2 vodoravna otvora povećajte opskrbu toplinom za 15%.

Savjet: Ako u sobi postoji nekoliko čimbenika koji zahtijevaju povećanje toplinske energije, oni moraju biti sažeti kako bi se dobila konačna potreba za grijanjem.

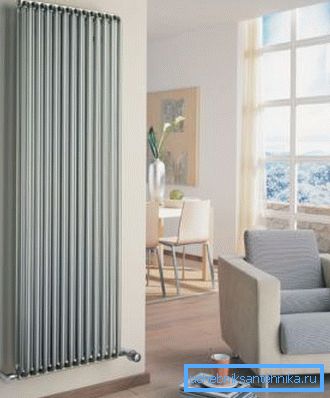

Visokotlačni čelični cijevni radijatori

primjer

Ako je prostor prostorije 20 m2 trebate - 20 x 100 W = 2000W. Nakon toga potrebno je podijeliti prosječnu vrijednost prijenosa topline u jednom odjeljku - 2000: 100W = 20 (sekcije). Sada možete kupiti jedan ili dva radijatora tako da zbroj njihovih odjeljaka bude jednak 20.

Ako soba ima 1 prozor i 2 vanjske zidove, dodajte još 4 odjeljka - 20 x 20% = 24 dijela.

Kako spojiti cijevni radijatori

Postoje tri glavna načina povezivanja ovog tipa grijalice na sustav kućnog grijanja:

  1. donje rublje - cijev iz izvora topline dolazi s donje radijatorske cijevi s jedne strane, izlaz je spojen na drugu.
Dno mogućnost povezivanja radijatora na sustav grijanja
  1. bočni - cijev za toplu vodu spojena je na gornju cijev na jednoj strani, uklanjanje je izvedeno s donjeg kraja.
Lateralni tip opskrbe i povlačenja cijevi
  1. dijagonala - cijev iz izvora topline se dovodi do gornje cijevi brane akumulatora, dok je istodobno izlaz iz suprotne strane od cijevi donje grane.

Savjet: Stručnjaci vjeruju da se najveći učinak prijenosa topline iz radijatora može dobiti s bočnim spojem.

Cijevni radijatori u sobi dizajn

Odabirom grijača, preporučujemo da nastavite ne samo od troškova, važan čimbenik će biti izgled uređaja. Također je poželjno uzeti u obzir arhitektonske značajke zgrada i dizajn sustava grijanja.

Istodobno, postoji mnogo ograničenja koja mogu utjecati na izbor uređaja za grijanje, na primjer, dizajn prostora i svojstva materijala iz kojeg se radiator.

Iako je raspon tih proizvoda prilično velik, posebno mjesto zauzima zabrinutost Arbonija, čiji je moto "toplina prostora u najboljem stanju". Glavni proizvodi su cijevni radijatori od čelika, dizajnerskih radijatora i grijanih ručnika.

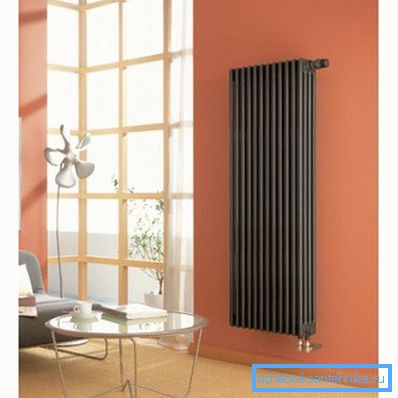

Arbonijev radijatori u sobi dizajn

Pri projektiranju uređaja za grijanje uzima se u obzir ne samo optimalna toplinska raspodjela zračenja i konvekcija nego i estetska komponenta uređaja. Možete koristiti proizvode u industrijskim i stambenim zgradama, zbog zaobljenih kutova ne predstavljaju opasnost za ljude, a jednostavno čišćenje omogućuje čak i alergije da se osjećaju ugodno.

zaključak

Nakon detaljnog razmatranja u članku čeličnih cijevnih grijaćih radijatora može se reći da se uspješno uklapaju u prostor bilo kojeg prostora - stambene i industrijske. Prilikom odabira, treba paziti na točan izbor sekcija, kao i na estetsku stranu uređaja.

Najbolje je primijeniti ih u autonomnom grijanju, gdje je pritisak rashladnog sredstva nizak. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
