Radijator donjeg sloja: značajke ugradnje i kasnijeg rada

Opskrba radiatoru je od tri vrste:

  • bočni jednostrani;
  • igrača;
  • nalazi se ispod.

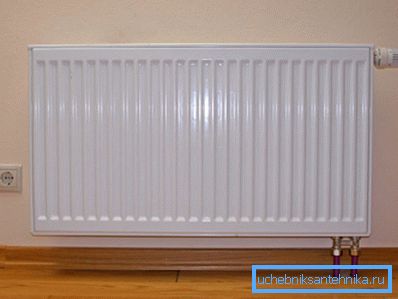

Baterija ploče u unutrašnjosti stana

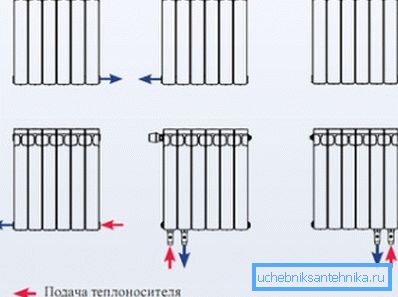

Shema instalacije grijaćih uređaja

Svaka od navedenih tipova ima karakteristične prednosti i neke nedostatke koje treba uzeti u obzir prilikom odabira opreme za grijanje i pri projektiranju sustava grijanja.

  • Na primjer, najčešći je danas jednostrana veza. To je uglavnom zbog položaja cijevi u apartmanima s tipičnim rasporedom.
  • Metoda križa, u pravilu, koristi se za povezivanje uređaja s velikim središnjim udaljenostima ili povećanim brojem dijelova.
  • Metoda poda je relevantna u slučaju da spajate uređaje za grijanje na cijevi, izvedene odozdo.

Dakle, svaka od prethodno navedenih metoda relevantna je u odnosu na određenu situaciju. Razmotrimo više kako se provodi veza radijatora s nižom opskrbom.

Osnovne informacije

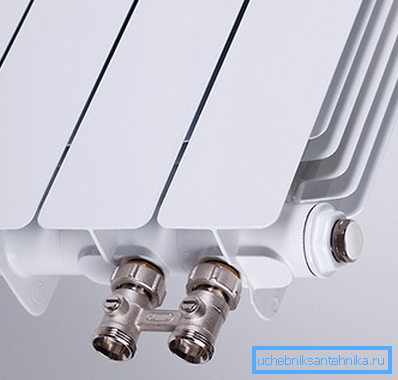

Ovo je izgled aluminijskih radijatora s donjim rubom.

Moderni podni radijatori s donjim priključkom su važni ako su cijevi za grijanje položene pod pod. Moram reći da se danas, prilikom uređenja novih stanova i kuća, u većini slučajeva provodi skrivena polaganja cijevi, što znači da su potrebni grijaći uređaji za ovu vrstu veze.

Važno: Odabir ove metode ugradnje grijaćih uređaja potrebno je koristiti poseban priključni čvor za radijatore s donjim priključkom. Takav pristup instalacijskom radu sprječava prijetnju poplave u slučaju nesreće i gubitka hermetičkih spojeva.

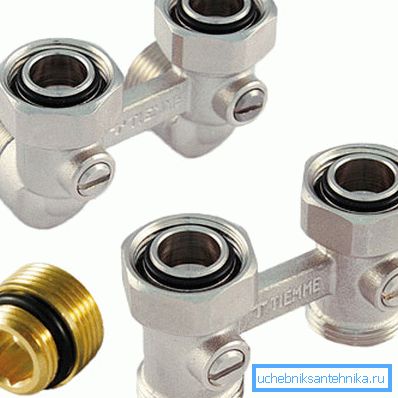

Na mjestu fotografiranja za spajanje cijevi

Kao što je već spomenuto, svaka metoda povezivanja ima samo prednosti, ali i neke nedostatke. U tom slučaju, nedostatak je smanjenje energetske učinkovitosti baterije za oko 10%, u usporedbi s analogima povezanim u nekom drugom krugu.

Međutim, gubitak učinkovitosti može se nadoknaditi odabirom odgovarajućeg grijača. Prikazan je široki asortiman baterija, koji se razlikuju u vrsti materijala koji se koriste u proizvodnji i stupnju energetske učinkovitosti.

Stoga, da biste koristili autonomni sustav grijanja s priključnim akumulatorima odozdo, nije bilo hladno u sobi, trebali biste kupiti aluminijske ili metalne uređaje koji intenzivnije oslobađaju toplinu.

Ono je uzrokovalo potrebu za korištenjem baterija s dolje navedenim priključkom

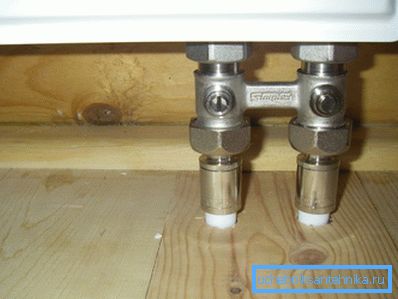

Montaža za spajanje cijevi u sklopljenom stanju

Kao što je već spomenuto, glavni razlog instalacije bimetalnih radijatora s donjim priključkom je mjesto cijevi ispod poda. Ali ispada da ovo nije jedini razlog.

Privitak, izveden ispod, izgleda više estetski ugodan nego bočno ili križno. Činjenica je da interijer, dizajniran na ovaj način, izgleda mnogo uredniji i skladniji.

Spajanje na dno je praktičnije jer se to može učiniti ručno pomoću posebnog čvora ili izravno. Ako se koristi posebna sklopka, baterija se može odspojiti iz sustava bez potrebe za ispuštanjem vode. To je više od važnosti ako je bilo potrebno popraviti jedan od uređaja s funkcionalnim sustavom.

Potreba za povezivanjem s dna može biti uzrokovana projektnim značajkama same baterije. Na primjer, neki cjevasti ili pločasti modeli u konfiguraciji zaliha imaju otvore koji se ne nalaze na stranama, već na dnu.

Važno: Standardni pribori za donji sloj su opremljeni grijačima od čelika. Bimetalne i aluminijske baterije sa standardnom montažom potrebnom za spajanje cijevi s donje strane u velikoj mjeri nisu dovršene. Kao rezultat, ovaj čvor mora se kupiti odvojeno i pričvrstiti na donje rubne grane kao standard.

Vrste grijača

Primjer kako se instaliraju bimetalni radijatori na dnu.

U standardnoj konfiguraciji, sve vrste baterija nisu opremljene svim potrebnim za spuštanje. Ako odaberete grijače koji su opremljeni iz tvornice s jedinicom za spajanje cijevi postavljenih u pod, vrijeme je da se obratite pozornost na čelične radijatore s donjim dovodnim cijevima.

Ova kategorija grijača je ponuđena na prodaju sljedećim izmjenama:

  1. Panel baterije, koje su sukladno konfiguraciji podijeljene na sljedeće modele:
  • glatka;
  • profila;
  • higijena.

Modeli profila široko se koriste u svakodnevnom životu. Ovi uređaji lako se mogu prepoznati po kućištu u obliku kutije s utiskivanjem na prednjoj strani, izrađenom u obliku vertikalnih pruga. Ova je izmjena popularna jer je njegova cijena najpristupačnija, a osim toga, dekorativno žigosanje daje uređaju posebnu žalbu.

Glatki i higijenski modeli lako se identificiraju zbog nedostatka žigosanja. Takvi grijači rijetko se koriste u svakodnevnom životu, jer se uglavnom ugrađuju u medicinske ustanove, javne zgrade itd.

Karakteristične značajke tih baterija su jednostavnost njege, jer ih se lako čisti od prašine i pranja od raznih kontaminanata.

  1. Cjevaste baterije, kao i ploče, izrađene su od čelika, ali izgledaju atraktivnije. Cijevi od kojih se grijači sastavljaju su kombinirani dijelovi kroz koji cirkulira rashladno sredstvo.

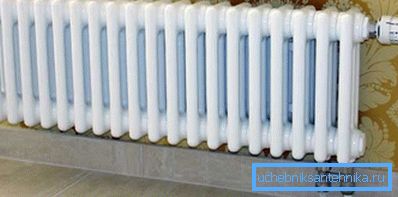

Čelična cijevna baterija

Takvi modeli u standardnoj konfiguraciji mogu biti opremljeni priključkom za spajanje na cijevi postavljene u pod ili na donjem dijelu zidova.

Kako mogu donijeti dno cijevi

Grijači od aluminija i bimetalnih grijača s priključkom za dno u standardnoj konfiguraciji su rijetki, pa stoga mogu zahtijevati nabavu posebnog čvora kroz koji se uspostavlja veza.

U tom slučaju, imajte na umu da donja veza može biti sljedeća vrsta:

  • Jednostrano povezivanje, na kojem se obje cijevi pridružuju, s jedne strane. Ovo je najpopularnije rješenje jer su cijevi za protok i povratni tok s skrivenim košuljicom raspoređeni s razmakom od 10-20 cm. Prednost ove vrste veze je točnost cijele strukture.
  • Svestrani spoj uključuje spajanje cijevi na suprotnim stranama baterije. Takvo rješenje se često nalazi i često je diktirano konfiguracijskim značajkama sustava grijanja.

Značajke instalacijskog rada

Instalacija grijaćih uređaja i, na primjer, ugradnja bimetalnih radijatora s bočnim spojevima se međusobno ne razlikuju mnogo.

  • Baterija je postavljena na posebne zagrade, koje su odabrane u skladu s tipom radijatora.
  • Prilikom postavljanja baterije pazite da razmak od dna ne prelazi 20 cm, ali ne manji od 10 cm. Ako je razmak manji nego što je potrebno, teško je očistiti. Ako je razmak veći od potrebnog, može se stvoriti hladna područja koja će nepovoljno utjecati na konvekciju zraka.
  • Vijčane pričvršćene vijke koriste se kao pečat.

zaključak

Dakle, razmotrili smo što je uputa za spajanje grijalica na nižu opskrbu. Postoje pitanja koja trebaju pojašnjenje? Više korisnih informacija pronaći ćete gledanjem videozapisa u ovom članku.
