Toplina je jedva glavna komponenta udobnosti, nije tako važno o čemu se radi - raskošne vile ili skromni gradski stan. Grijanje se može montirati na različite načine, ali najpopularniji se smatra sustavom radijatora. Zapravo, dijagram ožičenja radijatora u stanu i privatnoj kući nije toliko različit među njima, pa ćemo sljedeće razgovarati o tome koji se sustavi uglavnom koriste u ovom sektoru.

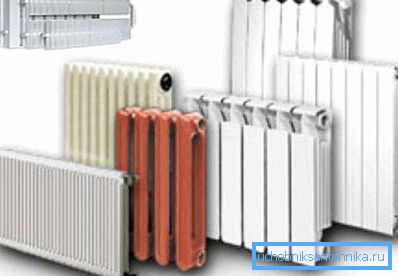

Raspon radijatora.

Koji se sustavi koriste

Bez obzira na radijatore, važno je jasno znati na koji će se sustav montirati. Izbor je ovdje najčešći, jednostupanjski i dvoslojni sustavi. Osim toga, u privatnim vikendicama i novim zgradama s besplatnim izgledom ponekad je poželjno instalirati kolektorsku verziju distribucije rashladnog sredstva.

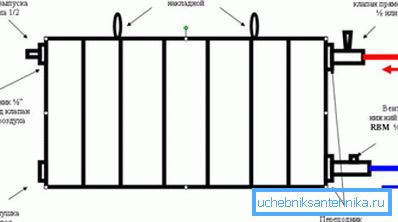

Krug radijatora.

Sustav pojedinačnih cijevi

U sustavu s jednim cijevima, baterije su spojene u seriju. Ove sheme za povezivanje radijatora u zgradi najčešće se koriste. Očite prednosti ovdje su jednostavnost instalacije i relativna jeftinost projekta.

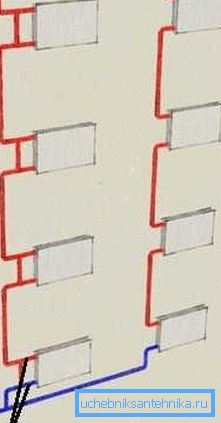

Shema grijanja visokim zgradama.

Slaba točka u serijskom priključku je nemogućnost prilagodbe temperature, osim promjena u ukupnoj temperaturi rashladnog sredstva. U tom slučaju, zagrijavanje radijatora kao pokreta rashladnog sredstva bit će neujednačeno. Kako bi se uklonili ove dosadne nesporazume, dok se udaljavate od grijalice ili ulaza, dodaju se više dijelova radijatora.

Savjet: jedan kružni serijski grijač je savršen za one privatne kuće u kojima se grijanje provodi kroz prirodnu cirkulaciju rashladnog sredstva. Često su to male jednokatnice za 2 - 3 dnevne sobe ili vile.

Obilaznice i kuglasti ventili.

Važna točka je prisutnost tzv. Zaobilaznice. Jednostavno rečeno, zaobilaznica je skakač između ulazne cijevi i povratne cijevi, koja je montirana neposredno uz radijator.

Iza ovog skakača ugrađuju se kuglasti ventili za ulazne i povratne ventile, a baterija se može odspojiti u bilo kojem trenutku i zamijeniti ako je potrebno. Voda će proći kroz obilaznicu, a sustav neće zahtijevati potpunu zaustavljanje.

Značajke različitih materijala.

Dvije cijevi verzije

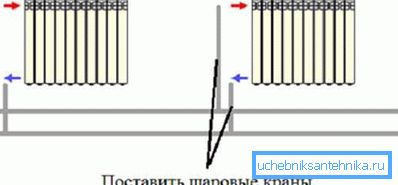

Dvocijevna opcija montaže omogućuje paralelno spajanje baterija. U tom slučaju, distribucija se provodi istodobno svim radijatorima, a druga cijev je povratna cijev. Zaobići takav sustav nije instaliran jer uklanjanje jedne od stanica ne zaustavlja cijeli sustav. Ali, kao u prvom slučaju, kuglasti ventili moraju se montirati na ulazu i izlazu.

Paralelna opcija montaže, iako podrazumijeva veću potrošnju cijevi i ventila, no za privatne kuće je mnogo učinkovitiji od one-pipe. Za raspored grijanja u većini višekatnih zgrada ova opcija nije prikladna.

Dvije cijevi verzije.

Instalacija kolektora

Shema povezivanja kolektora na daljinu podsjeća na dvoslojni sustav. Samo ovdje je montiran kolektor s dva umrla, jedan za hranjenje, a drugi za povratak. Broj priključaka na češlju odgovara broju radijatora ili drugih uređaja za grijanje.

Značenje je u uređenju jednog kontrolnog centra za uređaje za grijanje. Osim toga, kolektor se montira ako sustav osigurava ugradnju grijaćih podova pored radijatora. Osim toga, moderni kolektori često se isporučuju s termičkim senzorima, koji mogu automatski regulirati temperaturu u sobi.

Važno: shema pravilnog povezivanja radijatora grijanja jasno je regulirana brojnim regulatornim dokumentima. Profesionalci, u pravilu, su vođeni SNiP 3.05.01-85 ili više modernih verzija SNiP 41-01-2003.

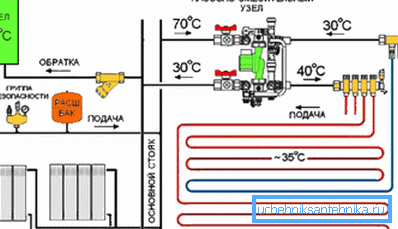

Shema miješanog grijanja.

Načini povezivanja radijatora

Nosač topline, koji je često voda, može kružiti u sustavu prisilno ili prirodno. Prisilna cirkulacija u privatnim kućama obavlja se ugradnjom cirkulacijske crpke, ova jedinica troši malo energije, a učinkovitost grijanja se povećava mnogo puta. Naravno, za stambene zgrade, prisilni sustav smatra se jedino mogućim.

Načini povezivanja.

Prirodna cirkulacija rashladnog sredstva trenutačno se koristi samo na mjestima s ozbiljnim prekidima napajanja. Načelo djelovanja temelji se na poznatim fizikalnim zakonima. Grijana tekućina diže se, a hladnoća se spušta. Ako ste kompetentno montirati strukturu, sustav će raditi samostalno, a energija će biti potrebna samo za zagrijavanje nosača topline.

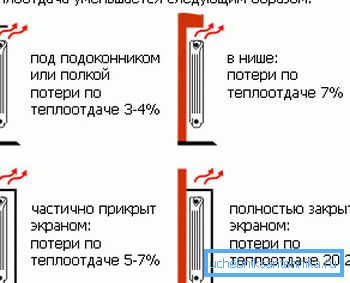

Ovisnost gubitka topline na mjestu radijatora.

Važno: što je veća cirkulacijska crpka, to će biti učinkovitiji postupak grijanja. Izbor metode spajanja akumulatora postaje osobito relevantan kada je prirodna cirkulacija ili nedovoljno visoka temperatura rashladnog sredstva.

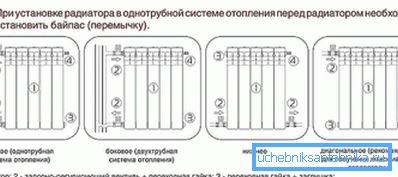

Općenito, postoji nekoliko specijaliziranih mogućnosti povezivanja za svaku vrstu sustava.

Ali svi oni mogu biti svedeni na tri područja:

  1. Slično spajanje;
  2. Niža veza;
  3. Dijagonalna veza.

Jednosmjerna ili bočna veza

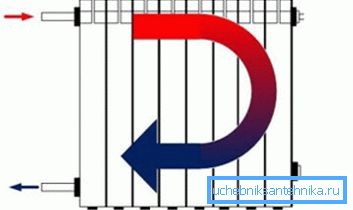

Priključivanje na bočnoj strani je najčešća i jednostavna metoda povezivanja. Često se koristi za ugradnju u stambene zgrade s vertikalnim jednostupanjskim sustavom rashladnog sredstva. Pod normalnim pritiskom i projektiranom temperaturom vodoopskrbe gubitak topline je ovdje najviše 5 - 7%

Slijedeća opcija.

Drugi pozitivan aspekt bočne montaže je mogućnost instaliranja ili zamjene radijatora vlastitim rukama. U prisustvu zaobilaznih i kuglastih ventila zamjena je izuzetno jednostavna: isključite slavine, odvojite stari radijator i instalirajte novi.

Dijagonalna montaža

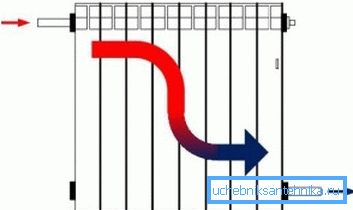

Kao što naziv implicira, rashladna tekućina u radijatoru bi se trebala kretati dijagonalno. U tom slučaju ulaz je priključen na vrh baterije, a izlaz mora biti postavljen na dno dijagonalno. S laganim porastom potrošnje cijevi, vlasnici ovdje dobivaju najveću učinkovitost.

Dijagonalna montaža.

Na taj način preporučuje se priključiti radijatore u slučaju nestabilne temperature rashladnog sredstva u sustavu grijanja. Zanimljivo je da instrukcija sadrži značajke dizajna dizajnirane za dijagonalnu vezu.

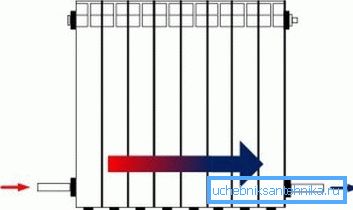

Donja montaža

Za razliku od dijagonalne montaže, donja je veza najniža u smislu energetske učinkovitosti. Među profesionalcima često se naziva Leningradka. Gubici topline u prisustvu ukrasnog zaslona ili instalacije u niši ispod prozora mogu doseći do 10 - 15% ili više.

Instalacija odozdo.

Možda je jedina prednost ovog pristupa sposobnost sakrivanja opskrbnih cijevi u podu. To je zbog estetskih privlačnosti koje mnogi vlasnici vole niže montirane baterije. Za instaliranje takvog radijatora koristi se poseban "multiflex" adapter, opremljen s dva kuglična ventila za isključivanje.

Fotografija baterije spojenog ispod.

Važno: prilagodnici za donju montažu mogu se prilagoditi bočnim izlazima cijevi od zida i ispod donjeg vertikalnog priključka. Plus, središnji razmak u njima je 50 i 80 mm. Stoga, da ne biste potrošili novac uzalud, trebali biste obratiti pažnju na ove male stvari.

Izbor radijatora

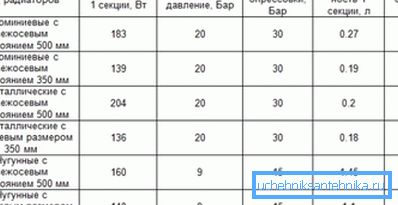

Na modernom tržištu postoje mnogi modeli radijatora, ali svi se mogu podijeliti materijalom i konfiguracijom. Što se tiče konfiguracije i dizajna, postoje deseci mogućnosti, a svaki proizvođač proizvodi vlastite modele.

S materijalom, sve je puno jednostavnije:

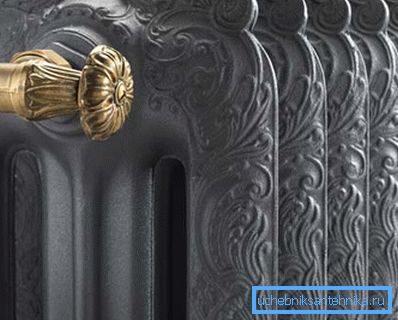

  • Baterije od lijevanog željeza smatraju se patrijarhima, već više od stotinu godina. I, unatoč nastanku modernih konkurenata, dobre staro lijevano željezo još uvijek je u cijeni. To je uzrokovano s tri glavna razloga: prvo, lijevanog željeza ima zavidan toplinski kapacitet, održava temperaturu tijekom prekida sa zagrijavanjem do 12 sati. Drugo, lijevano željezo se ne boji korozije, a treće, cijena za to je sasvim prihvatljiva.
Željezni lijev.
  • Aluminijski radijatori imaju najvišu učinkovitost, razlikuju se po estetskom privlačenju i maloj težini. Ali kada je u kontaktu s bakrom, aluminij stvara galvanski par i aktivno korodi. Osim toga, on ne može držati pritisak. Kao rezultat toga, ove baterije su prikladne samo za autonomne sustave u privatnim kućama.

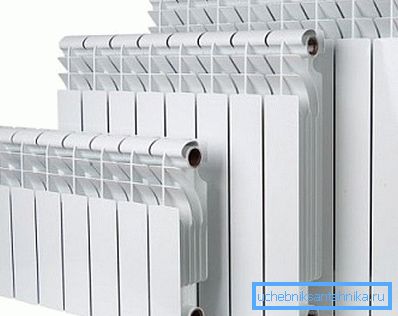

Aluminijske baterije.
  • Radijatori od čeličnih ploča trenutno rijetko koristi. Popularni cjevasti sustavi. Najpoznatiji predstavnik u ovoj niši jest grijan ručnik za kupaonicu.
Čelični cijevni radijator.
  • Ljudi koji nisu naviknuti na spremanje često instaliraju bimetalne baterije. Jezgra u tim strukturama izrađena je od nehrđajućeg čelika i može izdržati bilo koji pritisak ili vodeni čekić, a ljuska je izrađena od aluminija. Kao rezultat ove simbioze, bimetalne strukture imaju jedinstvene karakteristike kvalitete. Zapravo, jedini nedostatak je visoka cijena.

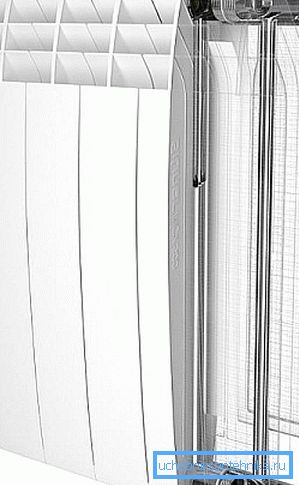

Bimetalna verzija rezanja.

Nije zadnja uloga koju igra kompetentni izračun baterije.

U ovom slučaju, nije tako važno što je materijal sam radiator, ako ispravno izračunate prijenos topline, tada će vaš dom uvijek biti topao i udoban.

  • Za tipične urbane visoke uzvišice, gdje stropovi ne prelaze visinu od 3 m, smatramo se referencijom da se potroši oko 100 W toplinske energije po četvornom metru površine. Nadalje, ukupna kvadratura množi se s 100 W i dobivamo rezultat. Ako je soba kut ili ima balkon, tada se 20% dodaje rezultatu.
Izračun broja sekcija.
  • U privatnim kućama, pristup izračunima je isti. Samo ovdje nije trg, već volumen sobe. Prosječno 1m? soba troši 41 vat snage. Izračunavanjem kocke prostorije i množenjem za 41 watt, dobivate željenu snagu radijatora.

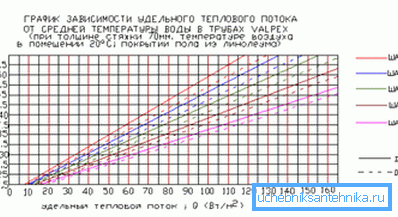

Ovisnost protoka na temperaturi rashladnog sredstva.

Videozapis u ovom članku sadrži dodatne informacije o toj temi.

zaključak

Kompetentno je napravio shemu pravilne povezanosti radijatora, naravno, ključ za ugodnu atmosferu vašeg doma. Za malu kuću možete sami izraditi, ali bez odgovarajućeg iskustva, ne vrijedi za dizanje grijanja u čvrstu kućicu.

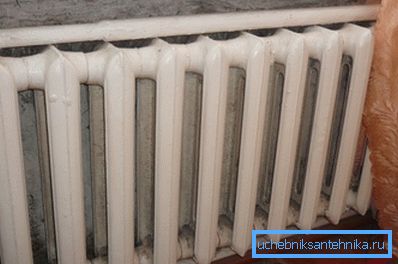

Trajni radijator lijevanog željeza.
