Radijatori grijanja: vrste i karakteristike, izračun domaćih

Raspon raznih uređaja za grijanje prostora na modernom tržištu je upečatljiv u svojoj raznolikosti, sada možete lako pronaći proizvode za gotovo svaki ukus i proračun. Unatoč tome, radijatori sa vlastitim rukama izrađeni su od cijevi do danas. Ove strukture mogu biti zavarene ili montažirane, za ovu proizvodnju koriste se različiti metali, a što se tiče oblika, sve ovisi o mašti majstora. Razmotrit ćemo sve te suptilnosti dalje.

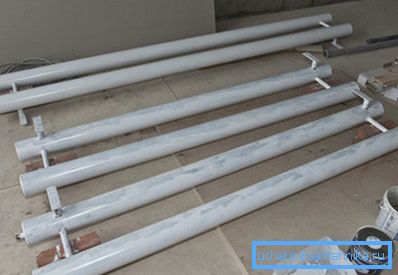

Izrada cjevastih radijatora vlastitim rukama.

Koji je metal bolji

Za početak, napominjemo da se strukture ove vrste mogu namijeniti i za prijenos topline, obavljanje funkcije radijatora i za uzimanje topline kada je cijevni registar montiran izravno u komoru za izgaranje kotla ili peći.

Osim toga, kod nekih modela, umjesto tekućeg rashladnog sredstva, koristi se grijani plin, na primjer dimnjak radijatora.

  • Čelične cijevi za radijatore zasluženo smatraju vođe ovog tržišnog sektora. Naravno, toplinska energija čelika nije visoka kao ona od aluminija ili bakra, ona je osjetljiva na koroziju i zahtijeva redovito održavanje. Ali ti su nedostaci više nego kompenzirani po pristupačnoj cijeni, kao i širokom rasponu vrsta i veličina. Osim toga, kuhanje običnih obojenih metala mnogo je lakše od boje.
  • Za takve konstrukcije rijetko se koristi nehrđajući čelik.. Osim činjenice da je njezin trošak, blago rečeno, daleko od proračuna, argon zavarivanje se koristi za lemljenje nehrđajućeg čelika, a ne svaki profesionalni zavarivač može raditi s njom.
Nehrđajući čelik.

Važno: pocinčano željezo u ovom slučaju jednostavno nema smisla koristiti. Tanki premaz cinka tijekom procesa zavarivanja jednostavno gori. Kao rezultat toga, već je slab zavoj dodatno pogođen korozijom.

  • Upotreba bakrenih cjevastih registara je opravdana samo u slučaju bakrenih ožičenja oko kuće. Toplina bakra je četiri puta veća od one od željeznih metala, pa ovdje možete govoriti o grijanju cijevi bez radijatora, točnije s minimalnim brojem radijatora. Ali, prvo, cijena bakra je nevjerojatno visoka, a drugo, ovaj metal zahtijeva vrlo visoke radne uvjete.

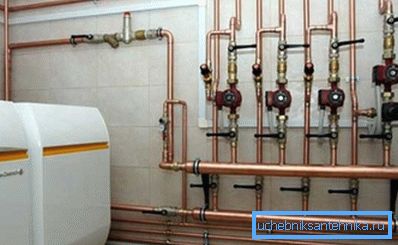

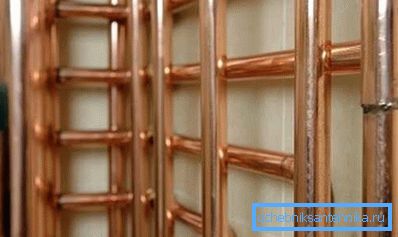

Grijanje ožičenja bakra.
    1. Bakreni sustavi zahtijevaju fino pročišćenu rashladnu tekućinu koja nema čvrste abrazivne impregnacije.
    2. U takvim sustavima, elementi moraju biti bakar ili kompatibilni metali, poput bronce, nikla, kroma ili mjedi. Osim toga, aluminij i bakar strogo je zabranjen kombinirati.
    3. Bakreni cjevovodi nužno zahtijevaju visokokvalitetno uzemljenje, jer postoji opasnost od elektrokemijske korozije.
    4. Bakar je mekan materijal, pa sustav treba dodatnu zaštitu, naravno, pokrivači i štitovi također troše novac.
    • Cijevi za grijanje hladnjaka lijevanog željeza prikazane na fotografiji još se uvijek koriste u industrijskim zgradama i tehničkim prostorijama.. No, težina ovog dizajna je znatno veća od kućnih baterija od lijevanog željeza. S obzirom na neestetski izgled i prilično nisku učinkovitost, oni nisu popularni.

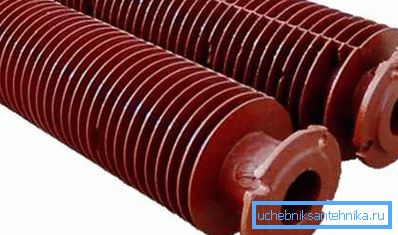

    Baterije od lijevanog željeza.

    Savjet: Cjevasti registar od lijevanog željeza savršeno je prilagođen za ugradnju u komoru za izgaranje. Optimalna toplinska snaga, niska cijena i nepretencioznost u odnosu na rashladnu tekuću čine ih vođama u tom smjeru.

    Vrste i karakteristike cijevnih radijatora

    Iz svega navedenog postaje jasno da praktički nema alternative čeličnim cijevima. Iako je izgled konstrukcija zavarenih vlastitim rukama vrlo osrednji, ali za garažu, staklenik ili dacha, oni su vrlo prikladni, a upute za samoopskrbu ovdje nisu složene.

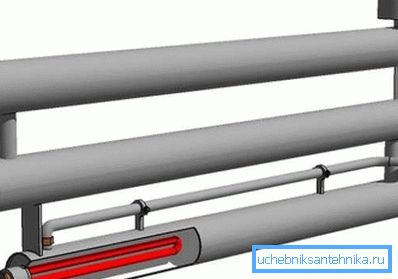

    Krug baterije s električnim podnožjem.

    Vrste improviziranih cijevnih radijatora

    Samostvorene strukture ove vrste često se stvaraju serpentinom ili se registriraju. Prva konfiguracija u naslovu. Metalna cijev je zakrivljena u obliku zmije, nakon čega su povezane spojne cijevi i, u nekim slučajevima, trake za pričvršćivanje.

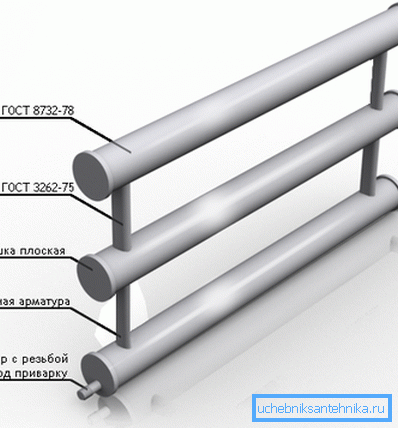

    Propisi o proizvodnji registara.

    Čvrsto savijeni radijator ima prirodne prednosti pred zavarenim konstrukcijama. Ali za savijanje čelične cijevi potrebna vam je posebna cijevna sonda ili barem plinski plamenik. Plus promjer cijevi, u pravilu, ne prelazi 50 mm. Stoga je za snažnije sustave uobičajeno koristiti konstrukcije registara.

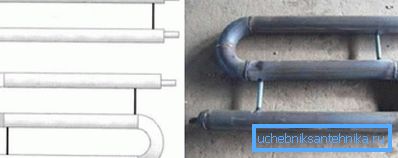

    Klasična zavojnica.

    Nema ograničenja promjera cijevi za radijator u sustavu registara. Najčešće se koriste glatke okrugle cijevi promjera od 32 do 150 mm.

    Sekcije se mogu povezati na dva načina - u nizu ili u obliku stupca. Povezna nit, u stvari, razlikuje se od svitka samo prisutnošću spojnih cijevi. Inače, to je sve ista dosljedna zmija.

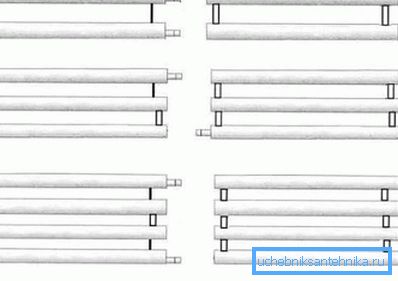

    Načini povezivanja.

    Cijevi stupova povezane su paralelno. To jest, vodoravno montirani dijelovi većeg promjera, međusobno su međusobno povezani okomitim grudinama s obje strane. To je slično standardnom radijatoru tvornice, samo naopako.

    Takvi samostalni registri mogu biti povezani s jednostrukim i dvokupnim sustavima. Tehničke karakteristike tipa sustava se ne odražavaju. Takvi registri, zbog velikog promjera i minimalnog hidrauličkog otpora, najbolje funkcioniraju u sustavima grijanja s prirodnom strujom rashladne tekućine.

    Ali nemojte zaboraviti da su prirodni sustavi montirani s nagibom u smjeru protoka vode, oko 5 mm po 1 metar.

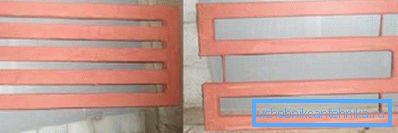

    Proizvodi iz profilne cijevi.

    Važno: u prisutnosti stroja za zavarivanje, brusilice i ostalih pomoćnih alata lako je i montažu grijaćih radijatora iz oblikovane cijevi s vlastitim rukama, kao i iz okruglog. Naravno, ovdje će hidraulički otpor biti nešto veći, ali za cijevi s poprečnim presjekom većim od 50 mm, ova pogreška nije značajna.

    Oboje u samostalnom, te u tvorničkom dizajnu proizvoda s perajama ili "perjem" su naširoko koristi. U ovom slučaju, to je pitanje da su metalne trake ili ploče zavarene na glatkoj cijevi. Zbog povećanja površine metala, termoliza se značajno povećava. Posebno, cijevni radijator za kamine, prikazan na slici, radi točno u skladu s ovim principom.

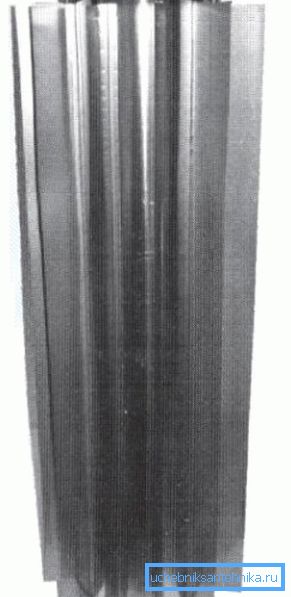

    Dimnjačice za dimnjake.

    Izračunajte domaći cjevasti radijator

    U usporedbi s unutarnjim volumenom rashladnog sredstva, područje kontakta radijatora sa zrakom je malo, tako da ne biste trebali očekivati ​​visoku učinkovitost takvih struktura.

    Problem se može djelomično riješiti umetanjem cirkulacijske crpke u sustav. Ali ovdje je potrebno paziti, povećanje snage pumpe neizbježno dovodi do pojave neobične buke.

    Karakteristike različitih tipova čeličnih cijevi.

    Kao što je već spomenuto, promjeri cijevi su u rasponu od 32-150 mm, što uzrokuje veliku količinu rashladnog sredstva. S jedne strane, kotao će raditi u blažem, štedljivom načinu rada. No, istodobno će se energija za overclockiranje zahtijevati mnogo puta i vrlo je teško kontrolirati temperaturu s velikim volumenom.

    Unatoč jednostavnosti montaže samoupravnih cjevastih radijatora, još uvijek postoje ograničenja. Konkretno, za učinkovito upravljanje sustavom, cijevi ne smiju biti preblizu. Prema pravilima, udaljenost između dijelova ne smije biti manja od pola i pola glavne cijevi.

    Razina prijenosa topline.

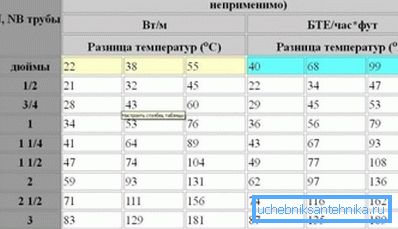

    U biti, takve konstrukcije su vrlo dugačka cijev, savijena na određeni način kako bi sustav bio kompaktniji. Za izračun broja improvencijskih čeličnih radijatora koriste se isti parametri kao i kod konvencionalnih čeličnih cijevi. U tablici su prikazani prosječni podaci usmjereni na središnju traku naše zemlje.

    Ali ako desni stolovi nisu bili pri ruci, možete ići na drugi način. Za približne izračune, stručnjaci, u pravilu, koriste jednostavnu formulu. Jedina stvar koju ćete morati uzeti iz tablica je koeficijent prijenosa topline materijala. Svi ostali podaci mogu se dobiti na licu mjesta.

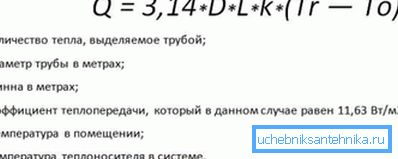

    Izračunajte količinu topline.

    Pro i kontra samoupravnih čeličnih konstrukcija

    • Možda je najvažnija prednost niska cijena takve baterije. Ali to je točno samo ako zavarivanje nije problem za vas i sve će stvarno biti učinjeno samostalno. Ako plaćate za rad zavarivača, cijena takvog radijatora može biti jednaka troškovima jeftinog aluminijskog proizvoda iz Kine.
    • Takve baterije, uglavnom emitiraju radijantnu toplinsku energiju, tako da kisik ne spali.
    Registrirajte vezu.
    • Mnogo je lakše brinuti se za volumetrijske glatke površine nego za moderne valovite baterije.
    • Čelik lako podnosi svaki radni tlak i ne boji se čekića vode.
    • Čelične kućne baterije rade jednako dobro u sustavu s prisilnom i prirodnom cirkulacijom rashladnog sredstva.

    Djelomično smo postavili nedostatke takvih struktura iznad. Konkretno, čelik je podložan koroziji, takve baterije treba bojati bojama otporne na toplinu, dizajn je vrlo prosječan, a konačno, prijenos topline ostavlja mnogo želje.

    Izvorna zavojnica metalnih rebara.

    Videozapis u ovom članku daje materijal za ovu temu.

    zaključak

    Odlučivanje o tome što je najbolje za grijanje cijevi ili radijatora, trebalo bi ovisiti o specifičnim uvjetima i vrsti prostorije. Uostalom, skupo lijevanje željeza također će izgledati smiješno u stakleniku zemlje, poput čelika domaćeg serpentinina u luksuznoj kupaonici.

    Baterija u proizvodnom području.
