Radijatori radijatora: značajke dizajna, prednosti i

Klasična baterija od lijevanog željeza ne ulazi uvijek u unutrašnjost. Naravno, možete ga prekriti prekrasnim ekranom ili ga zatvoriti zavjesom, ali tada lavovski udio topline jednostavno neće doseći prostoriju. Rješenje u ovoj situaciji može biti metalni panel radijatora - oni izgledaju neobični i imaju izvrsnu učinkovitost.

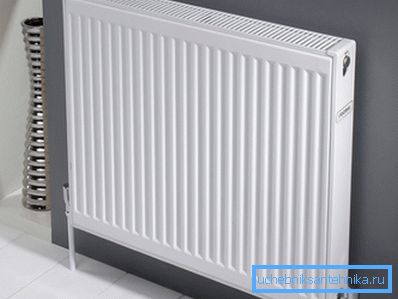

Moderan radijator na ploči

Značajke dizajna

Ako je u slučaju konvencionalnih elemenata od lijevanog željeza, grijač podijeljen u odvojene dijelove, tada je površina ploče čvrsta. Izrađen je od čeličnog lima, u njemu se često zavaruje na rebra čeličnog lima radi učinkovitijeg grijanja prostorije. Zbog toga, radijatori na ploči imaju razvijenu bočnu površinu koja poboljšava prijenos topline.

Otvori za provjetravanje se vrše na vrhu i na dnu kako bi se osiguralo konvekcija. S takvim uređajem, oko 50% energije prenesene u prostoriju dolazi od toplinskog zračenja s bočne površine, a oko 50% dolazi od konvekcije. To znači da se hladni zrak izvlači odozdo i izlazi kroz gornje rupe već grijane. Dodatne ploče u izvedbi koriste se za usmjeravanje protoka zraka.

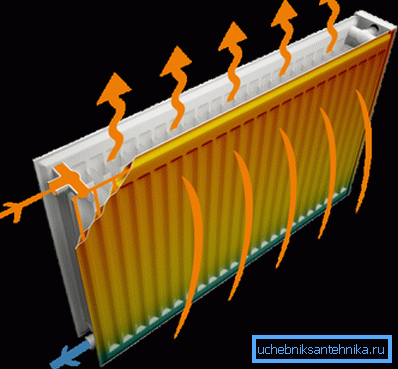

Načelo rada grijača ploče

Inače, načelo djelovanja radijatora na ploči je isto kao i kod konvencionalnih baterija - vruća voda zagrijava metal i daje toplinu energije u prostoriji. Zavojna čelična cijev prolazi kroz grijač kroz koji cirkulira rashladna tekućina.

Što se tiče razlika u dizajnu, radijatori na ploči su podijeljeni na:

  • modeli bez konvektorske ploče (tip 10) - smatraju se najjednostavnijim, nema konvektorske ploče;
  • s jednom čeličnom pločom (tip 11) - jednoslojne peraje;
  • tip 20 - dvosmjerni radijatorski panel bez unutarnjih peraja;
  • tip 21 - također dvostruki red, ali ima i 1 red peraje u unutrašnjosti (tj. omogućeno je konvekcija);
  • tip 22 - 2 reda i dvostruka unutarnja rebra;
U radijatoru foto - tipa 22
  • tip 33 - 3 reda i trostruka unutarnja peraja.

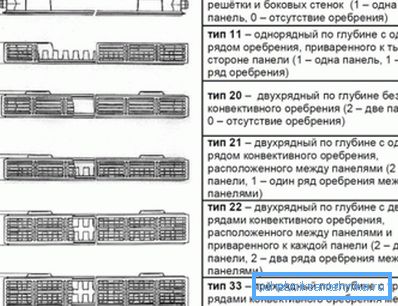

Vrste elemenata baterije

Također, radijatori tipa panela mogu se jako razlikovati po veličini (i visine i dubine). To omogućuje odabir uređaja za grijanje za običnu kuću i za sobu s velikim prozorima.

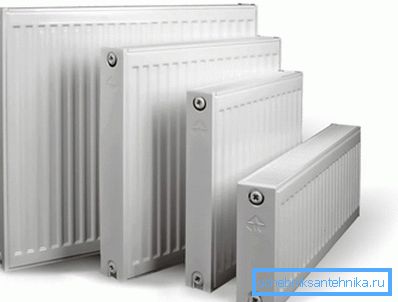

Veličine variraju u širokom rasponu.

Što se tiče priključka cijevi sustava grijanja, postoje obje mogućnosti s bočnim priključkom, a donji dio (tj. Isporuka i povratni tok nalaze se na dnu grijača).

Obratite pažnju! To donekle smanjuje učinkovitost grijanja, ali takvi radijatori na ploči omogućuju potpuno skrivanje cijevi sustava grijanja pod podom.

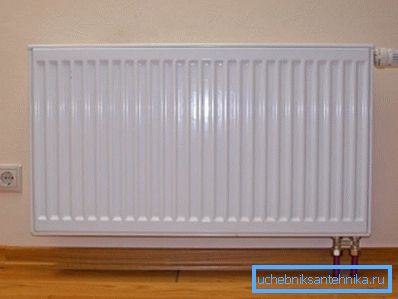

Donja je veza dopuštala maskiranje grijaćih cijevi

Također, termostat se obično nalazi u kompletu grijača s nižim priključkom (već je instaliran na samom radijatoru). Tako će biti moguće regulirati rad baterije u širokom rasponu.

Pročitajte više o značajkama radijatora na ploči

Grijači ploča mogu biti neznatno niži u učinkovitosti od najboljih predstavnika konvencionalnih radijatora (na primjer, bimetalna). No, isplati se u cijelosti sa svojim izvrsnim izgledom, a razlika nije tako značajna. Osim toga, postoji niz mogućnosti, čije poznavanje zasigurno neće biti suvišno.

Prednosti i nedostaci radijatora od čeličnih ploča

Panelni radijatori imaju impresivan popis prednosti:

  • zbog kombinacije izravnog prijenosa topline i konvekcije, učinkovitost uređaja prelazi 75%, a toplina u sobi ravnomjernije se raspoređuje;
  • takvi uređaji karakteriziraju smanjena potreba za hlađenjem, u usporedbi s sustavom grijanja koji koristi baterije od lijevanog željeza, potreba za vodom više je nego udvostručena;

Obratite pažnju! Ova značajka također ima negativan utjecaj - jer ima malo vode u sustavu grijanja, bojler će morati biti uključen češće za održavanje temperature u zadanom rasponu. U sustavima centraliziranog grijanja, količina rashladnog sredstva u bateriji ne igra posebnu ulogu.

  • Cijena radijatora ploče je niža od vakuuma ili bimetalnog. To se objašnjava činjenicom da je čelik mnogo niži od bakra, a dizajn grijača je vrlo jednostavan.

Postoje, naravno, dva nedostataka, možete odabrati:

  • čelik je podložan koroziji i općenito se povećava potreba za kvalitetom rashladnog sredstva. Konkretno, kiselost treba održavati na normalnoj razini (pH ne smije prijeći 9,5);

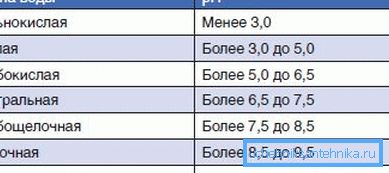

pH ne smije prijeći 9,5
  • Preporuča se da ne ostavljate radijatore na ploči dulje vrijeme bez vode. Činjenica je da će čelik hrđu na dodir s zrakom;
  • takvi uređaji za grijanje su prikladni samo za sustave s normalnim tlakom i temperatura rashladne tekućine nije veća od 110 ° C;
  • oni ne podnose vodu čekić.

Ugradnja radijatora na ploči

Sam postupak se razlikuje od instaliranja uobičajene baterije.

Upute se sastoje od sljedećih točaka:

  • Prvo morate provjeriti je li prag nedaleko gornje rešetke za konvekciju. Ako je udaljenost manja od 7 cm, tada će radijator biti gore za zagrijavanje prostorije;
Konvekcija će biti razbijena u neposrednoj blizini prozora

Obratite pažnju! Proizvođači se preporučuju da odaberu uređaj oko 10% jači ako su praznine na podu i prozorskoj ploči manje od 10 cm.

  • zatim se zagrade stavljaju na zid, dolaze zajedno s radijatorom;
  • Nadalje, radijator se postavlja na nosače pričvršćene na zid. Istodobno, ambalaža iz uređaja za grijanje još nije potpuno uklonjena, već samo na mjestima gdje će biti priključeni dovodni i odvodni cjevovodi;
  • ako je veza napravljena ručno, sljedeći korak je ugradnja dizalice Mayevsky na vrhu ekrana i termostata (također dolazi s radijatorom);

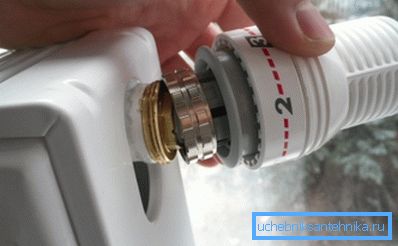

Instaliranje termostata
  • utikači su instalirani.

Konačno, ambalaža iz uređaja za grijanje se uklanja tek nakon dovršetka završnog rada u prostoriji. Zbog toga nije potrebno očistiti ga od prašine, a rizik grebanja površine postao je niži.

Najčešće pogreške u instalaciji su:

  • horizontalno odstupanje tijekom instalacije. Kao rezultat toga, izlaz topline uređaja postaje niži od onog koji je proizvoač proglasio;
  • ako je jaz između poda i donjeg dijela ploče hladnjak prevelik, zrak u donjem dijelu prostorije će biti previše hladan, to će stvoriti nelagodu;
  • Strogo je zabranjeno bojiti grijač metalnim bojama (to će pogoršati prijenos topline uređaja), a izlazni uređaj za ispuštanje zraka također je vrlo često obojen.

Što se tiče odabira toplinske snage, možete jednostavno izračunati volumen prostorije u kubičnim metara i pomnožite se s 41. Rezultantni broj će naznačiti potrebnu snagu u vatima za grijanje prostorije. Tehničke karakteristike radijatora grijanja nužno uključuju ovaj parametar, tako da se može preuzeti iz dokumentacije na grijaču.

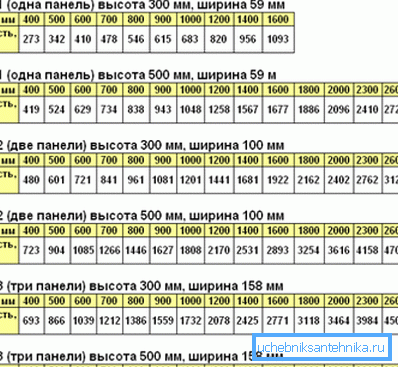

Obilježja popularnih radijatora ploče

sažimanje

Grijači ploče su vrlo različiti od svih uobičajenih radijatorskih grijača. Takvi grijači izgledaju stilski i izgledaju dobro u bilo kojem interijeru, a mogućnost nižeg povezivanja vrijedi puno.

Što se tiče radijatora na ploči su bolji, možete savjetovati da odaberete modele s unutarnjim perajama, pri čemu se prijenos toplinske energije provodi na 2 načina.

Video u ovom članku prikazuje uređaj radijatora na čeličnoj ploči.
