Radijatori s podnim grijanjem: kako zagrijati sobu sa

Bez obzira koliko svestrani zidni akumulatori, apsolutno nisu prikladni za ugradnju u prostrane prostorije, od kojih je većina zidova izrađena od stakla. U tom slučaju koriste se i drugi radijatori za grijanje: utisnuti u pod ili postavljeni na noge.

Praksa pokazuje da je prva opcija najprihvatljivija, jer vam omogućuje potpuno maskiranje nezgrapanih i neestetskih uređaja za grijanje. Riječ je o značajkama uporabe i instalacije ovih uređaja koji će biti objašnjeni u nastavku.

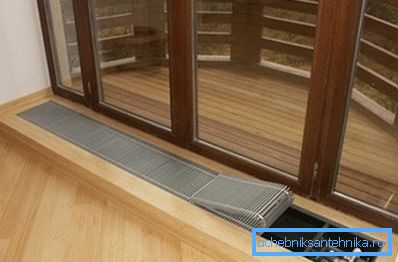

Radiator u niši je izvrsno rješenje za zatvorene terase i verande

Neuobičajena oprema za grijanje

Značajke dizajna

Radijatori za grijanje na podu rijetko se koriste, ali ponekad su jednostavno neophodni. Glavni opseg njihove primjene je grijanje soba s velikim površinama za ostakljivanje. To može biti samo soba s velikim prozorima ili natkrivenom terasom s pristupom vrtu.

U ovom slučaju postoji nekoliko načina zagrijavanja:

  1. Klasične baterije postavljene na bočnu ili stražnju stranu. Ova opcija je najneučinkovitija, jer svi znaju da se oprema za grijanje mora ugraditi na najhladnije mjesto u prostoriji, tj. Uz prozore. Osim toga, na taj način, stil interijera koji je osmislio arhitekt ili dizajner može biti poremećen.
  2. Grijanje na podu. Dobro rješenje koje se ne može provesti ako se drvo koristi kao materijal za pod: parket, čvrsta ili palubna ploča i tako dalje. Činjenica je da ima mali koeficijent toplinske vodljivosti. To će značajno smanjiti učinkovitost takvog sustava grijanja.
Sustav podnog grijanja ne može uvijek zagrijati zrak na ugodnu razinu

Osim toga, cijena takvog rješenja bit će mnogo veća od troškova instalacije grijača kanala.

  1. Radijatori na podu. Predstavlja jednu od vrsta klasičnih baterija koje se koriste u toplinskim mrežama s tekućinom za prijenos topline. Oni se razlikuju samo u obliku i mjestu ugradnje: oni su montirani u posebno dizajnirane za tu svrhu žljebove (kanali) postavljeni u pod.

Na vrhu ove baterije zatvorene su šipke koje ne ometaju protok zraka i savršeno prikriva instaliranu opremu.

Prednosti ovog rješenja su sljedeće:

  • izvor topline se nalazi točno tamo gdje je najpotrebnija;
  • baterija koja se nalazi ispod poda ne sprječava pristup vrata ili prozora i ne uzrokuje disonance u dizajnu prostorije.

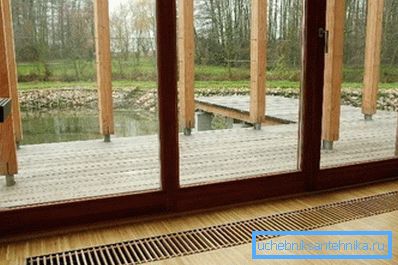

Izvor topline koji ne pokvaruje unutrašnjost

Moderni građevinski supermarketi nude dvije vrste radijatora postavljene ispod poda:

  1. Hull. U tom slučaju, grijaći element se postavlja u poseban slučaj, koji je montiran na podu i djeluje kao kanal.
  2. Bez tijela. Takvi radijatori smješteni su u nišama koje se prije moraju oblikovati.

Radijatori tijela

Kutije u kojima su instalirani grijaći elementi izrađeni su od tankih pocinčanih metala. Zidovi tijela kako bi povećali svojstva očuvanja topline prekriveni su izolacijskim materijalima i obojeni odgovarajućom bojom.

Sam grijač izrađen je od posebno savijenih cijevi na kojima su zavarene ploče izmjenjivača topline, povećavajući područje kontakta s zrakom. Materijal za ove elemente je aluminij, koji prenosi toplinu vruće vode u okolni zrak.

U foto - radijatoru s pocinčanim kućištem

Na vrhu kućišta zatvorene su dekorativne rešetke od drva ili metala. To vam omogućuje da odaberete opciju koja se kombinira s oba parketa i keramičkim pločicama.

Radijatori tijela dolaze u sljedećim veličinama:

  • širina - od 5 do 25 cm;
  • duljina - od 50 cm do nekoliko metara;
  • dubina - od 10 do 70 cm.

Učinkovitost akumulatora, koja se nalazi ispod poda, ne ovisi samo o području izmjenjivača topline i temperature rashladnog sredstva, već io brzini zračne konvekcije. Najsnažniji modeli mogu se dodatno opremiti električnim ventilatorima. Nedostatak ovog rješenja je potreba za spajanjem opreme s električnom mrežom i povećanom razinom buke koju stvara.

nepakiranom

Ovi radijatori se postavljaju pod pod u posebno projektiranim žljebovima. Ničije su izrađene u obliku pravokutnika, izolirane i prekrivene nekim nezaraznim dekorativnim materijalom. Dubina, širina i duljina dizajnirani su prema veličini radijatora koji će biti ugrađeni u njih.

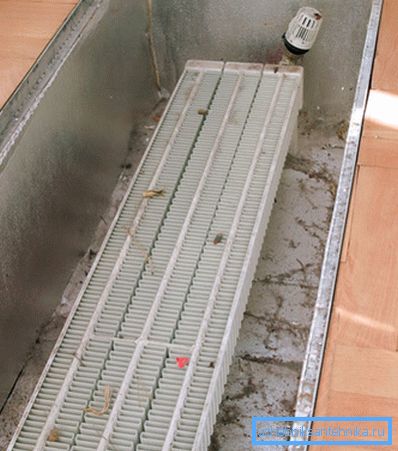

Za instalaciju besplatnih uređaja morate opremiti posebnu nišu

NAPOMENA! Imajte na umu da između dna niša i izmjenjivača topline konvektora mora postojati razmak od najmanje 10 cm. Omogućuje vam da organizirate prirodnu konvekciju zraka bez čega je nemoguće uniformno zagrijavanje prostorije.

Odozgo, utor na podu je prekriven roštiljem. Mora biti dovoljno jak da izdrži težinu ljudi koji prolaze kroz njega i lako se uklanjaju, pružajući pristup za čišćenje i održavanje ugrađenog radijatora. Rubovi udubljenja, gdje je ugrađena zaštitna rešetka, mogu biti ukrašeni metalnim ili aluminijskim kutovima.

Izračun snage

Određivanje veličine i, sukladno tome, snaga grijača niša izrađuje se prema istoj shemi kao i klasična baterija. Potrebne figure mogu se uzeti iz inženjerskih proračuna koji su u projektnoj dokumentaciji za izgradnju objekta.

Snaga instaliranih radijatora izračunava se standardnom metodom

Međutim, kako bi se povećala učinkovitost radijatora smještena ispod poda, takve nijanse treba uzeti u obzir:

  • potrebno je ugraditi nišaće grijače čija snaga je 20% veća od one koju zahtijeva projekt;
  • ako je duljina baterije veća od 3 metra, preporučljivo je spojiti ga na cjevovode dijagonalno (vruća voda ulazi i izlazi kroz cijevi smještene na suprotnim krajevima uređaja).

Uređaji za montažu

Razvoj arhitektonskog projekta

Odmah treba napomenuti da su ugrađeni grijaći radijatori prilično složena oprema u pogledu ugradnje. Stoga je moguće raditi vlastitim rukama samo ako ste 100% sigurni u svoje sposobnosti i vještine.

Mogućnost korištenja takvih uređaja za grijanje treba postaviti u fazi arhitektonskog dizajna zgrade.

Preporučljivo je uzeti u obzir sljedeće nijanse:

  1. Pobrinite se da stvoreni crtež udovoljava zahtjevima sanitarnih i drugih usluga. Važno je promatrati potrebnu debljinu poda na prvom katu ili čvrstoću armiranobetonskih podnih ploča na drugom. Doista, osim samih radijatora, cjevovodi će biti instalirani na istom mjestu, opskrbu i uklanjanje rashladne tekućine.
  2. Važno je pripremiti kanal željene veličine. Više nego dublje i duže, moćnija baterija možete instalirati. Međutim, niša u podu ove veličine utječe na karakteristike čvrstoće strukture, stoga inženjer koji obavlja proračune mora uzeti u obzir mogućnost postavljanja radijatora pod pod.

Raspored sustava grijanja

Pored strukturnih elemenata zgrade, sam klimatski sustav podložan je dizajnu. Konkretno, potrebno je pravilno postaviti cijevi koje opskrbljuju rashladno sredstvo, kao i odrediti položaj ventila za ventilaciju koji odstranjuju zrak iz cijevi i radijatora.

Obratite pažnju! Radijator podnog grijanja ne radi kao baterija postavljena na zid. To se prvenstveno odnosi na ostalu otpornost na protok tekućine. Stoga, pri projektiranju potrebno je vrlo pažljivo hidraulički proračun i odabrati načine rada termalnih ventila.

Inače, toplinska energija koju proizvodi radijatori neće biti dovoljna za zagrijavanje zraka u sobi na željenu temperaturu.

Preporučljivo je osigurati automatsko upravljanje radijatorima pomoću elektroničkih ventila i senzora. To će omogućiti preciznije prilagođavanje načina rada ovisno o vanjskim uvjetima, što će ne samo povećati udobnost, nego omogućiti i ekonomičniju uporabu energetskih resursa (plin, dizel, struja itd.).

Montaža niša

Najvažnija faza je stvaranje niša za radijator. Upute za njezin dizajn su jednostavne. Ovdje je važno promatrati samo jedno vrlo važno stanje - osigurati kontinuirani sloj hidroizolacije (pogotovo ako se na prvome katu postavlja montaža niša, pri čemu je podnožje uređeno "na tlu").

Postupak rada radi prikladnosti prezentacije podijelit će se u nekoliko uzastopnih faza:

  1. U pripremi je niša potrebne duljine i širine. Ako poda još nije poplavljena, lako je to učiniti. Ali u gotovom podu također možete napraviti potrebne utore. Neće dugo trajati.

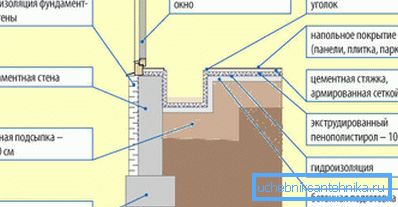

Niša shema za podnice u podu
  1. Zaštita od vlage se podiže upotrebom materijala za premazivanje ili valjanja. Pobrinite se da oni ne emitiraju tvari štetne za ljudsko tijelo kada se zagrijavaju.
  2. Sljedeća faza je zagrijavanje. Možete postaviti polistiren od niše pjene ili drugi materijal s niskim koeficijentom toplinske vodljivosti.
  3. Nakon toga morate napraviti dekorativni materijal niša. Jednostavno ga žbukate ili namočite keramičkim pločicama, koje su korištene za polaganje na podu terase ili verande. U prvom slučaju je nužno pojačati površinu mrežicom kako bi se izbjeglo pucanje ili lomljanje zbog temperature i stezanja kretanja baze.

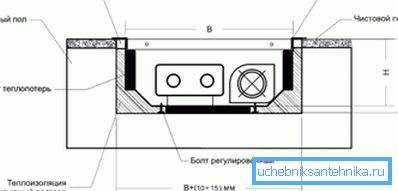

Raspored niša u podu

Obratite pažnju! Ako je takav sustav montiran na drugom katu, tada arhitekt ili inženjer koji projektuje kuću trebao bi osigurati smanjenje preklapanja, kao i organizirati potporne grede ili armiranobetonske ploče, tako da niša ide duž njih, a ne preko.

Gornji rub udubljenja konvektora može biti ukrašen kutovima i osigurati nosače koji drže dekorativnu i zaštitnu rešetku.

Kombinirana rješenja

U slučaju kada je potrebno topiti vrlo velike sobe s velikim prozorima, grijači kanala mogu se kombinirati s drugim klimatizacijskim uređajima:

  • klasični radijatori;
  • sustav podnog grijanja.

U tom slučaju potrebno je instalirati i pravilno konfigurirati automatski sustav kontrole klime, koji će samostalno koordinirati rad svih montiranih uređaja, postizanje najučinkovitijih i najnižih rezultata.

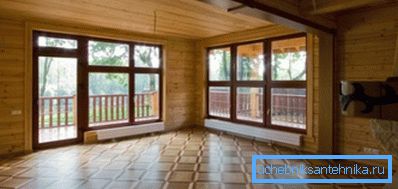

Kombinirana rješenja također se mogu koristiti za grijanje.

zaključak

Grijaći radijatori podnih kanala izvrsno su rješenje za grijanje prostora u slučaju nemogućnosti ugradnje tradicionalnih sustava ili nemogućnosti projektiranja grijaćih podova. Međutim, postoje i druge inovativne metode grijanja (vidi i članak Što značajke i prednosti imaju radijatori grijanja Rifar).

Više o njima možete saznati iz videozapisa u nastavku.
