Radijatori za grijanje ploče - uređaj i značajke

Grijaći radijatori su izuzetno važan element svakog sustava grijanja, budući da oni provode zagrijavanje okolnog prostora. Stoga se izbor takvih uređaja za grijanje mora odgovoriti odgovorno i unaprijed upoznati s njihovim značajkama i tipovima.

U ovom članku ćemo razmotriti uređaj i tehničke parametre jednog od najčešćih konstrukcija - radijatora na ploči.

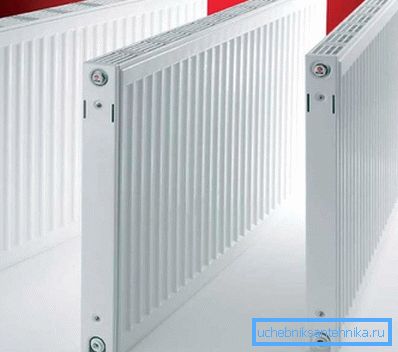

Radijatori od čeličnih ploča

Značajke radijatora na ploči

Opće informacije

Glavna strukturalna značajka toplinskih uređaja ove klase je odsutnost tradicionalnih sekcija, umjesto toga, prednja strana je izrađena u obliku krute ploče. Potonji je sastavljen od dva čelična lima, koji su potrebni oblik kao rezultat prešanja. Posebno, kanali za nosač topline su pečeni u njima.

Kod zavarivanja dviju pločica, formira se tanka ploča, čija debljina jedva prelazi jedan centimetar. Radijator se može sastojati od jednog ili više takvih ploča. Ovaj dizajn ima mnoge prednosti, ali istovremeno i neke nedostatke, koje smatramo dolje

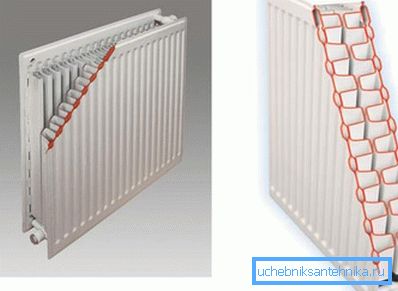

Dizajn uređaja

U usporedbi s tradicionalnim ili bimetalnim radijatorima grijanja, kapacitet čeličnih ploča je slab. Zbog toga u sustavu grijanja dolazi do brze cirkulacije rashladne tekućine, a time i gotovo trenutačnog grijanja.

Već nakon 10 - 15 minuta grijanje na ploči zagrijava sobu. Međutim, ova značajka također ima negativan položaj - radijatori se ohlade kad je sustav isključen, što se brže zagrije.

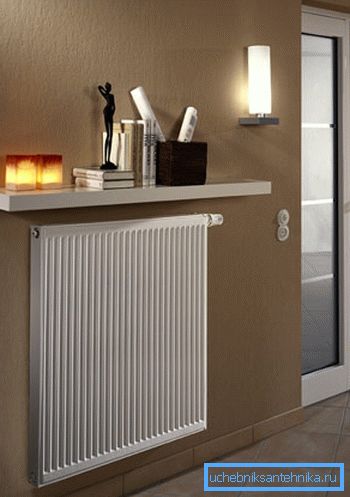

Panel radijatora u unutrašnjosti prostorije

Osim toga, važna značajka ovog dizajna je konvekcija zraka, iako se to odnosi samo na radijatore koji se sastoje od nekoliko ploča. Ova se značajka ostvaruje zbog prisutnosti zračnih kanala koji se nalaze između kanala za rashladno sredstvo.

Kao rezultat toga, uređaj se zagrijava ne samo zračenjem toplinske energije iz kućišta već i zbog cirkulacije toplinskog zraka u prostoriji. Zbog toga, učinkovitost dizajna može doseći 75 posto.

Međutim, unatoč činjenici da su ploče za radijatore izrađene od visokokvalitetnog čelika visoke kvalitete, one su dizajnirane za rad na niskom tlaku u sustavu (ne više od deset atmosfera) i temperaturu rashladnog sredstva do 110 stupnjeva Celzijusa. Iz tih razloga obično se koriste u privatnim i višekatnim seoskim kućama.

Budući da je u centraliziranim sustavima grijanja tlak iznad deset atmosfera, u stanicama baterije se instaliraju samo u slučaju uređenja autonomnih sustava grijanja.

Obratite pažnju! Nemoguće je koristiti radijatore na ploči u centraliziranom sustavu grijanja ne samo zbog visokog tlaka nego i onečišćenog rashladnog sredstva. Uske kanali brzo se začepljuju i uređaj ne uspije. Stoga, za rad u takvim uvjetima bolje je koristiti bimetalne radijatore.

dostojanstvo

Prednosti baterija ove vrste su dosta, ispod dajemo glavne:

  • Čist, prilično jednostavan, ali istodobno elegantan dizajn. Štoviše, suvremena oprema koja se koristi za izradu ovih uređaja omogućuje vam izradu proizvoda u različitim stilskim opcijama, od klasičnog do minimalizma.
  • Sposobnost prilagodbe stupnja zagrijavanja uređaja, s obzirom na činjenicu da su proizvodi obično završeni sa svim vrstama elektroničkih ili mehaničkih uređaja.
  • Povećani prijenos topline - kao što je gore spomenuto, korištenje načela konvekcije može značajno povećati razinu učinkovitosti.

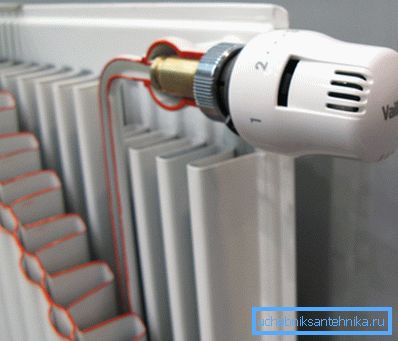

Uređaj za podešavanje grijanja hladnjaka
  • Cijena je znatno niža od ostalih vrsta baterija. To je zbog činjenice da je sam čelik znatno niži od bakra i aluminija.
  • Učinkovitost - budući da uređaji imaju mali kapacitet, mnogo se manje energije troši na zagrijavanje rashladne tekućine.
  • Višenamjenska funkcija - uređaj obavlja funkciju konvencionalnog hladnjaka i konvektora.
  • Beznačajna težina zahvaljujući onome što je moguće izvesti samostalno postavljanje baterija.
  • Sposobnost odabira uređaja najprikladnije veličine i potrebne snage.

Savjet! Također možete dati izgled panela običnim sekcijskim akumulatorima, na primjer, od lijevanog željeza, postavljanjem posebnih ploča. Štoviše, to ne samo da može učiniti ih atraktivnijim, već i učinkovitije. Ploče na radijatorima mogu biti izrađene od raznih materijala, na primjer, od drva ili metala.

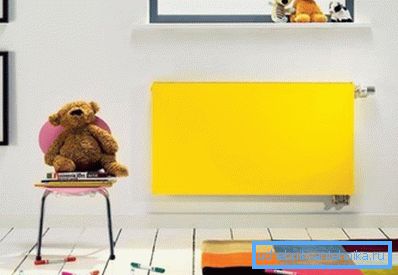

Žuti radijator

mane

Uz sve prednosti tih uređaja za grijanje, ne mogu ih se nazvati idealnim radijatorima zbog sljedećih razloga:

  • Izloženost valovitom vodom jedan je od glavnih razloga zbog kojih se baterije ploča ne mogu koristiti u centraliziranim sustavima grijanja.
  • Osjetljivost na razinu kiselosti vode - kako bi se izbjegla korozija čelične površine, pH razina rashladnog sredstva mora biti stabilna i zadržati u rasponu od 8,3-9,5.
  • Upute za uporabu baterija na ploči zabranjuju dulje vrijeme ispuštanja vode iz sustava. Inače će unutrašnji čelični zidovi konstrukcije doći u dodir s kisikom, što će dovesti do korozije.

Iz tih razloga, daleko je od svih slučajeva da nabavite radijatore na ploči.

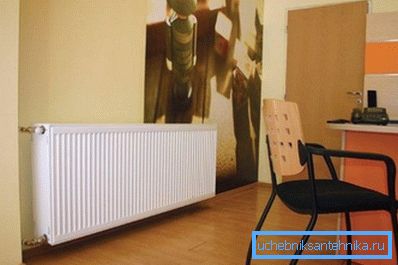

Na fotografiji - bateriju s bočnim spojem

Vrste radijatora na ploči

Svi postojeći radijatori od čeličnih ploča podijeljeni su u više skupina.

Konkretno, prema načinu spajanja mogu se podijeliti u dvije vrste:

  • Uređaji s donjom vezom - oba priključka akumulatora nalaze se ispod.. Takva je veza prikladna u slučajevima kada su cijevi za grijanje u podu. Međutim, treba imati na umu da je u ovom slučaju koeficijent gubitka topline prilično velik.
  • S bočnim spojem - u ovom slučaju ulazni otvor nalazi se na vrhu i izlaz je na dnu.. To omogućuje uniformno zagrijavanje uređaja za grijanje. Međutim, ako dizajn ima mnoge dijelove, tada će u ovom slučaju doći do značajnog gubitka topline.

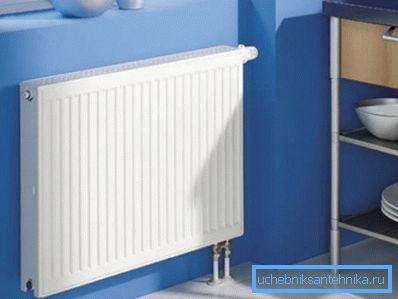

Baterija s donjim priključkom

Kao što je gore spomenuto, razmatrani radijatori mogu se razlikovati u broju ploča. Ovim se kriterijem razvrstavaju u sljedeće vrste:

Vrsta 10 Oni su uređaji s jednim redom bez konvekcijskih kanala.
Vrsta 11 Sastoji se od jedne ploče, međutim, za razliku od posljednjeg, ima čelični sanduk, koji omogućuje konvekciju zraka.
Tip 21 Dizajn se sastoji od dvije ploče.
Vrsta 22 Uređaj uključuje dvije ploče i dvije letvice, tako da se kanali za zrak nalaze na obje strane radijatora.
Tip 21 Dizajn je radijator od čelika koji se sastoji od tri ploče s tri reda peraja za prolaz zračnih masa.

Savjet! Poznavajući vrste radijatora, nije teško pravilno odabrati uređaje za grijanje, u skladu s prostorom grijane sobe.

Raspored ploče

Također, uređaji se razlikuju po veličini, što može biti sljedeće:

  • Širina - 40 - 300 cm;
  • Visina - 30 - 90 cm.

Stoga, prije kupnje uređaja, potrebno je izračunati veličinu radijatora grijanja, ovisno o području prostorije i snazi ​​sustava.

Proizvođači čeličnih čeličnih baterija

Kao što znate, kvaliteta baterija ovisi ne samo o vrsti dizajna, već io proizvođaču. Stoga ne biste trebali dati prednost najjeftinijim proizvodima manje poznatih proizvođača. Mala prednost može dovesti do činjenice da će vrlo brzo biti potrebno mijenjati radijatore vlastitim rukama.

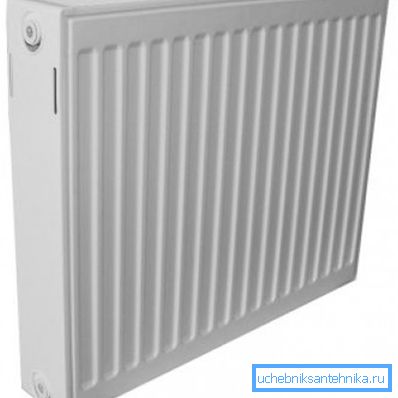

Čelični radijator

Ploče sljedećih proizvođača dobro se preporučuju:

  • Buderus (Njemačka);
  • Thermoplus (Italija);
  • Lidea (Rusija);
  • Kermi (Njemačka) i drugi.

Osim toga, proizvodi trebaju biti kupljeni u velikim trgovinama hardvera kako bi se izbjeglo krivotvorenje i da budu sigurni u izvršavanje jamstvenih obveza od strane prodavatelja.

zaključak

Čelični radijatori na ploči imaju nekoliko prednosti nad svojim kolegama, no treba imati na umu da je njihova upotreba ograničena na određena tehnička svojstva. Ako uvjeti u vašem sustavu grijanja zadovoljavaju zahtjeve ovih uređaja, onda će oni biti odličan izbor.

Iz videozapisa u ovom članku možete podići neke dodatne informacije o ovoj temi.
