Rasipanje baterijskih radijatora: uređaji, metode i mjesto

I radijatori, aluminijski i bimetalni, imaju vanjsku sličnost. Razlika se može prepoznati jedino ako ih drži u rukama, a druga težak poredak veličine više, što je objašnjeno njegovim uređajem - čelične cijevi se nalaze unutar grijalice zahvaljujući kojima se radiator može koristiti u središnjoj mreži za grijanje. O ovom, kao i uređaj za prijenos topline i razgovor u nastavku.

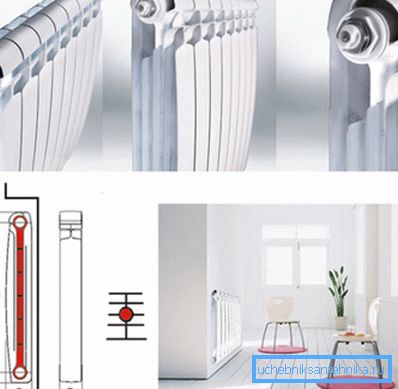

Bimetalni radijatori imaju visoku disipaciju topline svakog odjeljka

uređaj

Zašto su vam potrebna takva konstruktivna dopuna aluminijskom radijalu? Uostalom, prijenos topline ovog metala je mnogo više čelika, odnosno, u stanu s aluminijskim uređajima za grijanje bit će znatno toplije.

Jasno se vidi da je prijenos topline od aluminija 2 puta veći od željeza

Ali činjenica je da aluminij ima "slabe točke", a prije svega, povezan je s kvalitetom rashladne tekućine koja se koristi za gradske mreže za grijanje. Nosač topline nosi sa sobom razne nečistoće, uključujući lužine i kiseline, koje uništavaju aluminij.

Druga važna točka je nemogućnost podnošenja hidrauličkog tlaka, što nije neuobičajeno za kuće priključene na centralni sustav grijanja.

nekretnine

Sljedeće činjenice govore u prilog bimetalnim uređajima za grijanje:

Kemijska otpornost U bimetalnim strukturama, rashladna tekućina cirkulira kroz čelične cijevi bez dodirivanja aluminijem.
snaga Bimetalni radijator je u stanju izdržati pritisak od 30 do 40 bara što u potpunosti eliminira mogućnost uništenja iz vodenog čekića.
trajnost Proizvođači tih grijača jamče njihov dugi rad. U prosjeku, vijek trajanja postavljen je na 20 godina.

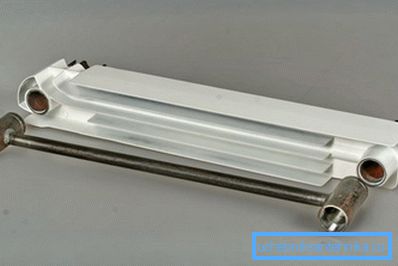

Radijator se sastoji od čeličnog rukavca i aluminijskog kućišta.

Tako su u bimetalnim radijatorima sačuvane sve pozitivne kvalitete aluminijskih naprava.

Posjeduju:

  • visoka emisija topline;
  • atraktivan izgled;
  • dobra kompaktnost.

Uzimajući u obzir njihove karakteristike dizajna, moguće je sa sigurnošću sa sigurnošću tvrditi da će oni postati idealan izbor pri instalaciji sustava grijanja u gradskim stanovima vlastitim rukama.

Usporedna tablica prijenosa topline s bimetalnih radijatora grijanja pokazuje razliku između modela različitih proizvođača

Prijenos topline i način povezivanja

Točan broj dijelova radijatora za određenu sobu je samo pola posla. Ostalo je pronaći najbolji način za spajanje grijača, tako da može u potpunosti pokazati svoje kvalitete. Dakle, potrebno je odabrati između sljedećih opcija:

Jednostrano izravno Najbolji način za spajanje ne samo bimetalnog radijator, već bilo koji drugi. Ovaj pokazatelj prijenosa topline možete vidjeti u putovnici uređaja.

U tom slučaju, rashladna tekućina ulazi u radijator odozgo, potpuno prolazi kroz sve dijelove i ostavlja na istoj strani odozdo.

dijagonala Dobar izbor i potpuno opravdan samo za baterije s velikim brojem dijelova, odnosno - > 12 komada Grijana voda ulazi u uređaj s jedne strane, prolazi kroz kanale i izlazi kroz donji izlaz hladnjaka s druge strane.

U tom slučaju, moći ćete smanjiti moguće gubitke topline i postići željeni rezultat.

donje rublje Koristi se kada se cjevovod za grijanje skriva u podu. Upute za spajanje su sljedeće: ulaz je s jedne strane u donji otvor uređaja, izlaz je iz donjeg otvora s druge strane.

Iskustvo pokazuje da u ovom slučaju morat ćete dodati odjeljak jer će gubitak topline biti unutar 10%.

Jedna cijev Ova veza je serijska veza radijatora. Istodobno, gubici topline mogu doseći 40%, stoga ne preporučujemo upotrebu u autonomnim sustavima grijanja, inače će cijena topline biti previsoka.

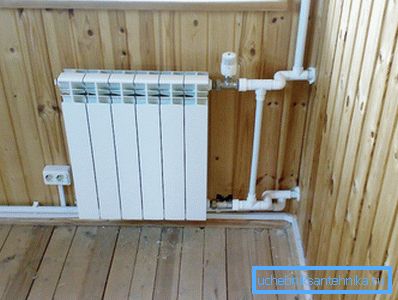

Toplotni izlaz jednog dijela bimetalnog radijatora s dvoputnim izravnim jednosmjernom vezom je maksimalan

Može se zaključiti da:

  • ako želite postići maksimalni prijenos topline od grijača s standardnim brojem sekcija 7-10, potrebno je voditi njihova izravna jednosmjerna veza s centralnim grijanjem;
  • u slučaju kada je prostor prostorije dovoljno velik i potrebno je ugraditi radijatore s brojem dijelova veći od 12, dijagonalno prebacivanje uređaja u dvocjevni sustav će biti prikladno (feed + return).

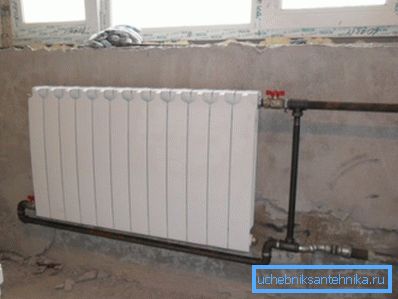

Na fotografiji - dijagonalna metoda spajanja radijatora iz 12 sekcija.

Točna stranica za ugradnju

Još jedno važno pitanje koje često zaboravimo, s obzirom na to da nije tako značajna. Klasična verzija je ispod prozora, ali zašto?

To je zbog pristupa hladnom zraku u prostoriji:

  • kroz prozor ulazi mnogo više nego kroz vanjske zidove;
  • odmah se spušta i počne penjati po podu, uzrokujući nelagodu i želju da se podigne.

Stoga, trebate staviti toplinsku barijeru koja će omogućiti razrjeđivanje ili čak potpuno negirati hladni protok.

Savjet: koristite radijator sa širinom od 70-90% otvora prozora, a zatim zrak koji dolazi iz ulice odmah će se zagrijati.

Postoje i određena pravila instalacije koja se moraju slijediti kako bi se stvorila dobra konvekcija i time poboljšala prijenos topline:

  • ostaviti razmak od 60 mm ili više između grijača i poda;
  • od prozorskog pragova, udaljenost do gornjeg dijela radijatora bi trebala biti gotovo jednaka - 50-60 mm ili više;
  • od zida treba povući 25 mm ili više.

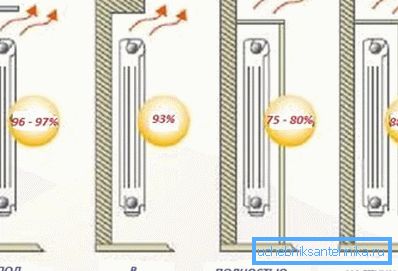

Izlaz topline od 1 dionice bimetalnih radijatora izravno ovisi o ispravnom postavljanju grijača

Preporučujemo i:

  • u kutnoj sobi s dodatnim vanjskim zidom, kako bi se smanjili gubitci topline, instalirajte drugi uređaj na hladni zid. Njegov glavni zadatak će biti nadoknaditi snagu, a visina instalacije nije bitna, uzeti kao model razinu baterija instaliranih ispod prozorskih otvora;
  • Prije ugradnje radijatora, izračunajte broj odjeljaka tako da je toplina dovoljna, uzimajući u obzir gubitke zidova i prozora.

Savjet: za povećanje prijenosa topline, postavite foliju zaslonom folije iza uređaja, s metalnom stranom u sobi.

zaključak

Normalno rasipanje topline grijača omogućuje ne samo dobivanje potrebne topline u sobi, već čak i uštedu. Bimetalni radijatori su snažni instrumenti koji mogu brzo i učinkovito zagrijavati stambene i poslovne prostore kada su pravilno spojeni i instalirani. Video u ovom članku pružit će priliku za pronalaženje dodatnih informacija o gore navedenoj temi.
