Rasipanje topline radijatora: približan izračun i izračun

Zadaća svakog radijatora je učinkovito zagrijavanje prostorije. Stoga je jedan od najvažnijih parametara ovih uređaja prijenos topline koji određuje koliko će se radijator nositi s tim zadatkom. U nastavku ćemo razmotriti koji čimbenici utječu na ovaj parametar, koji prijenos topline iz različitih tipova radijatora i kako ih izračunati.

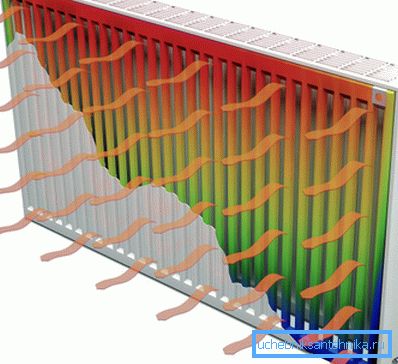

Izravan uzorak prijenosa topline

Što je prijenos topline?

Dakle, prijenos topline naziva se indikator koji označava količinu topline koju uređaj šalje tijekom određenog vremenskog razdoblja. Često se ovaj parametar naziva i toplinska snaga, radijatorska snaga ili toplinski tok. Mjereno je u vatu, skraćeno - vata.

Međutim, u nekim izvorima taj se parametar mjeri kalorijama po satu - 1 W odgovara 859,8 kal / h. Međutim, takvo mjerenje je rijetko.

Treba napomenuti da se prijenos topline iz baterije provodi pomoću tri procesa:

  • Izmjena topline;
  • konvekcija;
  • Po zračenju.

Svaka baterija nosi toplinu na sva tri načina, ali različiti uređaji za grijanje imaju različit omjer. Zapravo, radijatori se nazivaju samo onim uređajima u kojima se najmanje 25 posto topline prenosi izravnim zračenjem. Međutim, ovaj pojam je dobio šire značenje, zbog čega se također koristi za aparate za konvekciju.

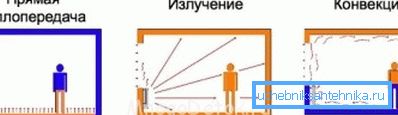

Shema opcija za prijenos topline

Izračun topline

Prilikom uređenja sustava grijanja s vlastitim rukama, potrebno je izračunati potrebnu snagu uređaja. Izbor i njihova količina ovise o tome. S jedne strane svaki vlasnik pokušava uštedjeti novac pa nema smisla kupiti dodatne baterije, ali s druge strane, ako nisu dovoljne, nećete moći održavati ugodnu temperaturu u vašem domu.

Postoje dvije metode za izračunavanje toplinske snage radijatora potrebne za zagrijavanje prostorije:

  • Približan izračun, koji se temelji na činjenici da je na 10 četvornih metara sobe koja ima jedan prozor i jedan vanjski zid, jedan kilovat snage je potrebno. Ako soba ima dva vanjska zida, potrebno je da ga zagrijava 1,3 kW.
  • Izračunavanje pomoću formule je složenija metoda, ali istodobno omogućava dobivanje točnije vrijednosti.

Slijedi detaljan pregled svakog od ovih metoda.

Dijagram ovisnosti baterije o broju sekcija i temperaturi rashladnog sredstva

Približan izračun

Za izračunavanje radijatora hladnjaka za prijenos topline potrebne za zagrijavanje prostorije potrebno je poznavati sljedeće parametre:

  • Vrsta baterije;
  • Njezina veličina;
  • Parametri prostorije.

Ispod je tablica radijatora za prijenos topline izrađena od različitih materijala:

vrsta Učinkovitost jednog odjeljka na temperaturi od 80 stupnjeva
Lijevano željezo 125-160 W
aluminijum 200 vata
dvometalan 204 W

Obratite pažnju! Učinkovitost radijatora utječe na način na koji su povezani. Najučinkovitije se smatra jednosmjernom vezom, u kojoj se rashladna tekućina opskrbljuje odozgo i povratak teče odozdo. Za uređaje s velikim brojem odjeljaka dijagonalna veza je učinkovitija.

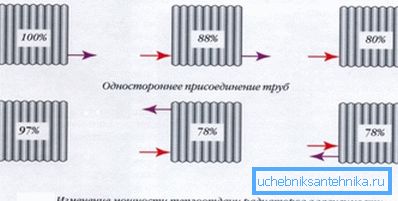

Dijagram ovisnosti o učinkovitosti baterije na način na koji su povezani

Na primjer, soba ima površinu od 18 četvornih metara, au njemu se planira ugraditi željezne baterije. Budući da je toplinski učinak radijatora 160 W po presjeku, u našem slučaju trebamo - (18: 150) x100 = 11,25 ~ 12 sekcija.

Obratite pažnju! Na prodaji možete pronaći čvrste čelične ploče. Za izračun njihove potrebne snage potrebna vam je tablica prijenosa topline iz radijatora čelika za grijanje, koje obično osiguravaju njihovi proizvođači.

Izračunavanje prema formuli

Da biste dobili željenu vrijednost, morate upotrijebiti sljedeću formulu - P = Sxhx41, gdje:

  • P je željena vrijednost.
  • h - visina prostorije.
  • S je njegovo područje.
  • 41 - standardni je pokazatelj minimalne snage po kubnom metru volumena.

Dobivena vrijednost treba podijeliti nazivnom snagom sekcije kako bi se utvrdio potreban broj.

Savjet! Ako se, kao rezultat izračuna, dobije frakcijski broj, treba ga zaokružiti prema gore, jer će nedostatak moći imati veći utjecaj na udobnost sobe nego na višak.

Baterija od lijevanog željeza

Značajke uređaja različitih vrsta

Kao što smo saznali, karakteristike prijenosa topline radijatora uvelike ovise o materijalima iz kojih su izrađene.

U nastavku se bliži pogled na karakteristike prijenosa topline različitih vrsta baterija:

  • Lijevano željezo - razlikuju se po najnižoj učinkovitosti. Štoviše, ovaj parametar ovisi o interaksijalnom prostoru. To je zbog velike vožnje - od 120 do 160 vata. Razmjena topline uglavnom se događa zbog izravnog zračenja, a samo 20 posto dolazi od konvekcije.
Uređaj čelične ploče
  • ploča - prijenos topline čeličnih radijatora nije mnogo veći od onog od lijevanog željeza, međutim, radi poboljšanja prijenosa topline, dizajn je napravljen od nekoliko ploča, između kojih se nalaze peraje. Dakle, udio konvektivnog prijenosa topline značajno se povećava.
  • aluminijum - Učinkovitost je znatno veća od one od dvije prethodne vrste uređaja, međutim opseg takvih baterija je ograničen. Činjenica je da nisu dizajnirani za visoki tlak, koji su dostupni u centraliziranim sustavima, a također su dizajnirani za rad isključivo na pročišćenom rashladnom sredstvu.

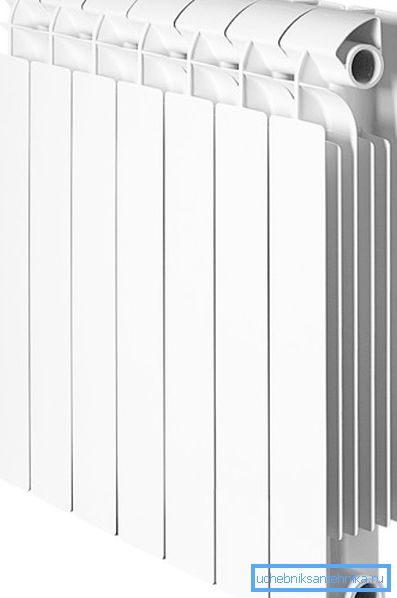

U foto - bimetalnom uređaju
  • dvometalan - u smislu učinkovitosti, čak i malo prelaze aluminijske uređaje, a istodobno su izdržljivi, što omogućuje njihovu upotrebu u centraliziranim sustavima. Naravno, cijena tih uređaja je najviša, ali zbog velike snage, moguće je instalirati radijatore s manje odjeljaka nego da ih malo spasi.

Obratite pažnju! Kako bi radijator radio punom snagom, mora biti pravilno postavljen - bez naginjanja i na određenoj udaljenosti od zida, kako to zahtijeva uputstvo. Korištenje reflektirajućeg penofola učvršćenog na zid također će pomoći u povećanju učinkovitosti.

Evo, možda, sve najvažnije točke koje trebate znati o toplinskom toku radijatora kako bi pravilno izračunali sustav grijanja i ne bi se zamijenili svojim izborom.

zaključak

Toplinska snaga radijatora jedna je od najvažnijih svojstava. Dakle, na temelju toga izračunava se sustav grijanja stana, bez kojeg je nemoguće osigurati ugodno grijanje zimi.

Možete pročitati više korisnih informacija o izgovorenim temama iz videozapisa u ovom članku.
