Ravni radijatori: pregled vrsta i značajki njihove uporabe

Trenutno ravni radijatori postaju sve popularniji. Međutim, to ne iznenađuje, budući da je ova kategorija grijača savršeno u kombinaciji s modernim prozorima koji ne idu daleko iznad zida.

Osim toga, instalacija ravnih grijača može učiniti s upotrebom žičane nadstrešnice lagano prenesenih naprijed. Pa, naposljetku, radijatori s malom debljinom izgledaju uredno i stoga će sigurno stati u bilo koji interijer.

Tanka baterija s prozorskim rubom prozora

Glavne vrste

Ravni uređaji za grijanje lako se razlikuju od tradicionalnih sekcijskih analoga u izgledu. Prednja strana uređaja je jednodijelna ploča, ponekad glatka, često valovita ploča s ili bez perforata.

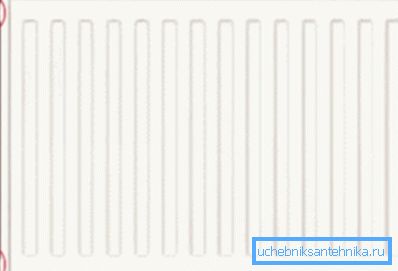

Model s glatkom površinom

Uobičajeno, svi uređaji za grijanje klasificirani kao ravni mogu se podijeliti na sljedeće vrste:

  • baterije na zidnoj ploči s grijanom vodom kao rashladnom tekućinom;
  • električni grijalice nafte s mogućnošću montaže na zid ili s podnim izgledom;
  • električni konvektori s izgledom zida i poda.

Svi ti grijači, unatoč očiglednim razlikama, obilježeni su malom debljinom, što uvelike pojednostavljuje njihovo postavljanje na zid. Razmotrite značajke uređaja i rad svake od tih izmjena.

Baterije na ploči

Fotografija pokazuje primjer kompaktne instalacije ravnog grijača.

Ova kategorija opreme, na prvom mjestu, trebala bi uključivati ​​ravni čelični radijator, koji se danas može kupiti u većini specijaliziranih trgovina.

Vanjski, takvi uređaji su pravokutna ploča, u čijem se gornjem dijelu nalazi perforacija potrebna za oslobađanje zagrijanog zraka. Unutar kućišta su metalne cijevi s pločama radijatora.

Zbog cirkulacije rashladne tekućine kroz cijevi, topli zrak djelomično se oslobađa, prolazi kroz vrh perforacije i djelomično zagrijava prednju metalnu površinu, koja zauzvrat također oslobađa toplinu u prostoriji.

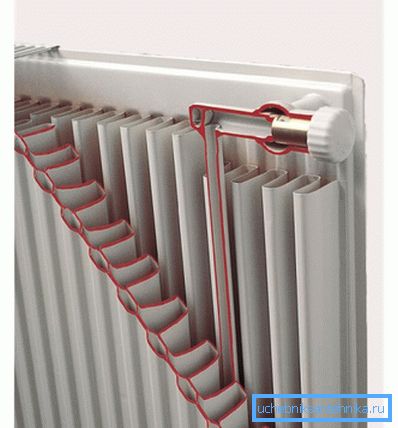

Čelični grijaći radijator u rezu

Čelični radijator na ploči uglavnom je namijenjen za ugradnju u autonomne sustave grijanja i ne preporučuje se za rad u centraliziranim sustavima.

Činjenica je da je uređaj dizajniran za rad s niskim pritiskom rashladne tekućine, ne više od 10 atmosfera pri temperaturi od najviše 100 ° C. Ipak, statistika rada akceleriranih čeličnih baterija pokazuje da se takvi uređaji uspješno koriste u stambenim zgradama.

Važno: Ozbiljna prijetnja čeličnoj bateriji je specifični sastav rashladne tekućine u centraliziranom sustavu grijanja. Prisutnost reagensa u cirkulacijskoj vodi može ubrzati tijek korozivnih procesa.

Naši električni grijači

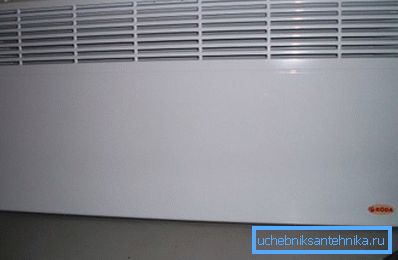

Ravno uljno hladilo s izgledom zida i poda

Postoje dvije vrste grijača nafte na tržištu: sekcijska i ploča. Zanima nas modifikacija ravnog panela s mogućnošću postavljanja na zid ili pod.

Ovaj se grijač razlikuje od ostalih baterija u tome što koristi rashladno sredstvo mineralnim uljem, a ne vodom. Ovo rješenje ima karakterističnu prednost, jer se ulje hladi duže u usporedbi s vodom i kao rezultat toga dulje oslobađa toplinu.

Rashlađivači ulja imaju sljedeće prednosti:

  • Niska potrošnja energije, u usporedbi s spiralnim električnim grijačima.
  • Ne osušuje zrak, a time i ugodne životne uvjete u sobi.
  • Niska temperatura grijane površine i kao rezultat toga je odsutnost opasnosti od spaljivanja kada se neodložno dodiruje.
  • Širok raspon grijača na prodaju, a time i mogućnost odabira uređaja s odgovarajućim dimenzijama.
  • Razumna cijena.
  • Relativno lagana težina, a time i mogućnost ugradnje na bilo koji zid.
  • Jednostavne instalacijske upute, pa je moguće instalirati ručno.

Važno: Zbog svoje neovisnosti od sustava grijanja, takvi grijači mogu se ugraditi ne samo u apartmanima koji se koriste za stalni boravak, već iu sezonskim kućama predgrađa.

Zidni električni konvektor

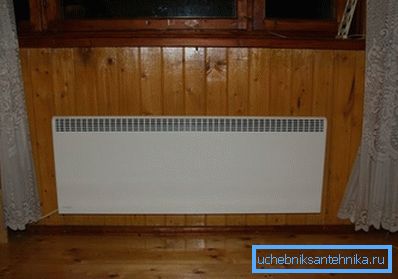

Električni konvektor u unutrašnjosti vikendice

Navođenje tankih radijatora, potrebno je spomenuti konvektore s električnim grijanjem. Ovi uređaji također se prodaju na širokom rasponu izmjena koje se razlikuju po cijeni, veličini, potrošnji energije, dizajnu elemenata za grijanje itd.

Za razliku od tradicionalnog radijatora u kojemu cirkulira jedan ili drugi nosač topline, ovaj uređaj koristi elemente grijanja koji prenose toplinu na metalne ploče, što zauzvrat oslobađa toplinu kroz utore gornjeg dijela zaštitnog kućišta.

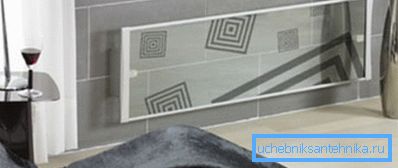

Električni konvektor u unutrašnjosti modernog stana

U procesu konvekcije zračni uređaj može brzo zagrijati sobu. Ova kategorija grijača univerzalna je u smislu rada, ali je ipak najbolji izbor za vikendice, gdje je smještaj sporan.

Dakle, odlučili smo se o glavnim tipovima ravnih uređaja za grijanje koji se mogu koristiti u stanu ili seoskim kućama. Zaključno, detaljnije razmatramo značajke odabira radijatora na ploči u odnosu na određeni stan.

Značajke odabira baterija od čeličnih ploča

Prilikom odabira čeličnih radijatora treba obratiti pažnju na označavanje.

Označavanje može otkriti sljedeće simbole slova:

  • kv - niža vrsta veze;
  • k - bočna veza.

Pored natpisa, u oznaci su numeričke vrijednosti:

  • 11 - vrsta baterija s jednom vanjskom površinom za grijanje.
  • 21 - tip s dvije grijaće ploče i jedan izmjenjivač topline kroz koji cirkulira rashladno sredstvo.
  • 22 - tip s dvije ploče i dva izmjenjivača topline između.
  • 33 - tip s tri ploče i tri izmjenjivača topline.

Dakle, s oznakom smo odlučili, ali što odabrati?

Za korištenje u apartmanima standardnog izgleda, dvadeset i prva vrsta radijatora će biti optimalan izbor. Ovaj izbor je zbog male debljine, prihvatljivog prijenosa topline i niskih troškova.

Omjer visine i duljine radijatora ploče od 21 tipa s parametrima snage

Pokušajmo izračunati uređaj za prijenos topline 1 m.

Kao što vidimo u tablici, taj je parametar otprilike 1,5 kW. Istodobno, morate shvatiti da je ta vrijednost moguća samo ako se rashladna tekućina grije na +90 ° C.

U stvari, temperatura rashladnog sredstva u centraliziranom sustavu je znatno niža, pa stoga stvarni prijenos topline neće biti naveden u tablici 1,5 kW, a ne više od 1 kW. Dakle, ako za normalno zagrijavanje prostorije postoji dovoljno snage baterije od 1,5 kW, nismo ograničeni samo na instaliranje jednog radijatora, u putovnicu od koje nam je potrebna snaga.

Kako se ne bi zamrznulo zimi, bolje je staviti ne jedan, već dva takva radijatora. Ili, ako konfiguracija prostora dopušta, postavljamo jednu ploču duljine 1600 mm, što će biti dovoljno za stvaranje ugodnih klimatskih uvjeta.

zaključak

Sada znamo što je stan s jednim redom grijanja i možemo odabrati uređaj za grijanje koji je u svakom pogledu prikladan. Da biste saznali više zanimljivih stvari, predlažemo da gledate videozapis u ovom članku.
