Ray sustav značajke dizajna. sorte s prisilnom i prirodnom

Učinkovitost grijanja kod kuće ne ovisi samo o bojleru i odabranim modelima radijatora. Ništa manje važno je organiziranje cirkulacije rashladne tekućine između tih uređaja. A ako su korišteni rani cjevovodi s metodom spajanja čvorova, tada se često koristi radijalna raspodjela sustava grijanja. Iako je teže to učiniti sami, prednosti i jednostavnost korištenja ne bi vas odustati po svom izboru.

Značajke dizajna

Zagrijavanje zračenja, za razliku od t-dijela, s kojom su poznati svi vlasnici gradskih stanova i kuća stare zgrade, osigurava ne povezivanje, ali paralelno povezivanje baterija s bojlerom.

U tom je slučaju instaliran poseban kabinet kolektora u kojem su pažljivo instalirane sve potrebne upravljačke opreme, pumpe, tlakomjeri, slavine i tako dalje.

Razlike između gore navedenih dviju programa instalacije su sljedeće:

1. Tee ožičenja zahtijevaju znatno manji broj cijevi, ali kada ih instalirate, morate upotrijebiti mnogo opreme: čajevi, osovine, spojke i tako dalje. To komplicira postupak instalacije. Osim toga, dosljedna metoda uređenja sustava grijanja smatra se manje pouzdanom, jer u tom slučaju postoji velika vjerojatnost pogrešaka koja će dovesti do depresivizacije, formiranja područja s različitim tlakom fluida i tako dalje.

1. Radijalna raspodjela grijanja, unatoč potrebi kupnje mnogo veće količine cijevi, koristi samo dva priključka za svaki radijator: na spoju s kolektorom i na baterijskoj mlaznici.

Kao rezultat, možete sigurno zidati svaku "gredu" grijane mreže na pod, bez straha da će curiti u bilo kojem zglobu. Osim toga, ako se otkrije kvar, lako možete isključiti problematično područje bez da ometa cirkulaciju rashladne tekućine kroz opremu za izmjenu topline instaliranu u druge prostorije.

Treba napomenuti da je jedan od glavnih nedostataka radijalnog grijanja njegova cijena. To se posebno odnosi na sustave opremljene električnom opremom.

Obratite pažnju! Kao u slučaju T-sustava, radijalni sustav omogućuje organizaciju prirodnog (gravitacijskog) i prisilnog (pomoću pumpe) struje rashladne tekućine.

Detaljnije razmotrite obje vrste.

Radarske uzorke

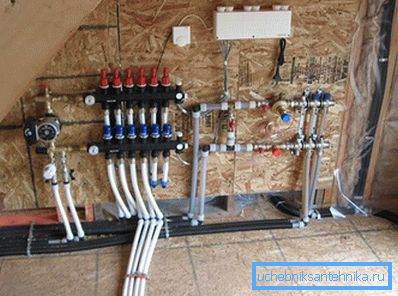

Metoda 1. S prisilnom cirkulacijom vode

Prije toga radijalni krug grijanja, opremljen pumpama koje pumpaju vodu, nije bio vrlo popularan zbog visokih troškova dijelova. Ali trenutno je cijena opreme znatno smanjena, a sve se više ljudi odlučuje za to.

Glavna razlika od gravitacijske sheme je da tekućina (voda ili antifriz) teče iz kotao na baterije i natrag ne zbog razlike temperature i tlaka, ali uz pomoć pumpi.

Zahvaljujući tome postižu se sljedeće prednosti:

• Nema ograničenja geometrije i broja soba u zgradi kuće;
• grijanje se može instalirati na bilo kojem prostoru prostorije;
• cijevi bilo koje duljine, postavljene bez nagiba, mogu se koristiti za povezivanje radijatora i kolektora.

Savjet! Unatoč činjenici da se cirkulacijska crpka može instalirati na bilo kojem mjestu u sustavu, preporučljivo je to učiniti na povratnom razvodniku prije nego što dovodite rashladnu tekućinu u kotlu. Tamo je temperatura tekućine najniža, što pozitivno utječe na vijek trajanja opreme.

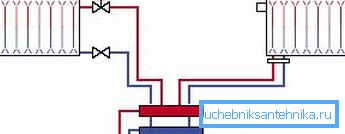

Metoda 2. Uz prirodnu cirkulaciju vode

U tom slučaju, rashladna tekućina se kreće zbog gravitacije: grijana voda postaje manje gusta i upaljač, pa se prisilno izvlači na gornju točku sustava, nakon čega, dok se hladi, teče kroz kolektore i radijatore, a zatim se vraća u grijač.

Gravitacijski sustav grijanja zraka ima sljedeće značajke:

1. Prilikom ugradnje potrebno je otvoreni spremnik za ekspanziju, koji se instalira na najvišoj točki. Kompenzira toplinsku ekspanziju rashladnog sredstva i sprječava povećanje unutarnjeg tlaka u cjevovodima.
2. Zračna mreža za grijanje s prirodnom cirkulacijom ne zahtijeva ugradnju skupe električne opreme koja značajno smanjuje procijenjeni trošak rada.
3. Grijanje s prirodnom cirkulacijom potpuno je neizmjenjivo. Čak i ako isključite struju, što je često slučaj u predgrađu ili na selu, nećete ostati bez topline.

Prednosti i nedostaci radijalnih sustava grijanja

Pozitivne strane

Glavna prednost radijalne sheme - jednostavnost korištenja.

Posebna oprema čini upravljanje klimatskim mrežama što je više moguće ergonomski i prikladno:

1. Možete postaviti temperaturu svakog radijatora u kući bez napuštanja kolektorskog ormarića.. Osim toga, ako je potrebno, u potpunosti možete isključiti opskrbu vodom bilo kojem elementu sustava bez utjecaja na performanse cijele mreže za grijanje.
2. Svaki par cijevi povezuje kolektor sa samo jednim radijatorom.. Stoga možete koristiti cijevi malog promjera, koje se lako prikrivaju pod podnim pokrovom. Osim toga, omogućuje i djelomično zagrijavanje podne površine.

1. Zahvaljujući korištenju posebnih uređaja (tzv. Hidro strijelci - kolektori s velikim promjerom) moguće je u kući formirati nekoliko zona grijanja s različitim temperaturama nosača topline.

U tom je slučaju između dovodnih i povratnih cijevi organiziran kratki spoj. Grijana voda neprestano cirkulira u hidrauličnoj iglu, a ograda se može proizvesti na različitim udaljenostima (temperatura ovisi o tome).

Negativne strane

Za potpunost, treba reći o nedostacima korištenja sustava za zagrijavanje zračenja.

To je zbog njih, unatoč svim prednostima, nije vrlo čest:

1. Jako povećani protok cijevi za dovod i ispuštanje. Što je kuća veća i složenija je geometrija soba, to će biti potrebno više detalja. Osim toga, složenost instalacije se povećava, što ne može utjecati na procijenjeni trošak izgradnje.

1. Potreba za skrivenom instalacijom. Ako se tradicionalni pleteni sustav može montirati uz zidove, na taj način ne možete postaviti ogroman broj cijevi. Mora biti skriven pod podom. Možete zidjeti i zidovi, ali u ovom slučaju, potrošnja materijala će se povećati još više.
2. Nema zglobova. Prilikom projektiranja cjevovoda, neophodno je osigurati da cijev ispod poda ne sadrži jedinstveni zglob. Na ovom mjestu najčešće se javlja pljusak, a troškovi popravljanja štete bit će daleko od niske i vrlo naporne.
3. Ako dizajn sustava uključuje nekoliko krugova s ​​različitom temperaturom rashladnog sredstva, onda bi svaki od njih trebao biti opremljen cirkulacijskom pumpom.

Značajke instalacije

Svaki sustav grijanja za kuću dizajniran je i ugrađen pojedinačno, ovisno o području kuće, broju soba, odabranoj rashladnoj tekućini i radijatorima, kao i drugim uvjetima.

Ipak, općenito je prihvaćena uputa koja svaki instalater ispunjava.

Prije svega, valja napomenuti da radijalna distribucija cijevi nikada nije učinjena u gradskim stanovima. To je zbog činjenice da je protok rashladne tekućine u visokim zgradama provodi kroz vertikalne uspone koji povezuju sve stanove - od prvog do posljednjeg.

Kao rezultat spajanja moćnih kolektora, tople vode neće doći do gore navedenih prostorija, što će poremetiti redoslijed rada grijanja. Stanovnici će se žaliti organizaciji za usluge, koja će vas prije ili poslije prisiliti da rastavite kolektore i vratite se u sustav za grijanje.

Obratite pažnju! Gore navedeno ne odnosi se na slučajeve kada se autonomni kotao koristi za zagrijavanje stana. On samostalno zagrijava rashladnu tekućinu koja će biti dovoljna kako bi se osigurala potreba doma, bez utjecaja na interese susjeda.

Pri uređenju radijalnog grijanja u privatnoj kući, potrebno je obratiti pažnju na takve nijanse:

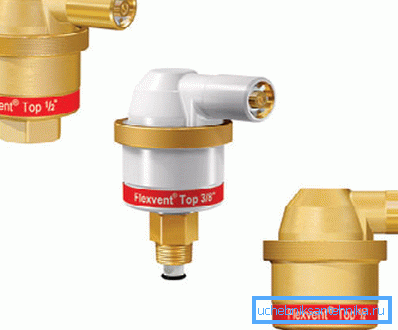

1. Na kolektorima koji napajaju i ispuštaju vodu na baterije, instalirani su ventili koji sprečavaju stvaranje zračnih utikača. Tijekom rada, sve preostane zrake u sustavu bit će puštene preko njih.

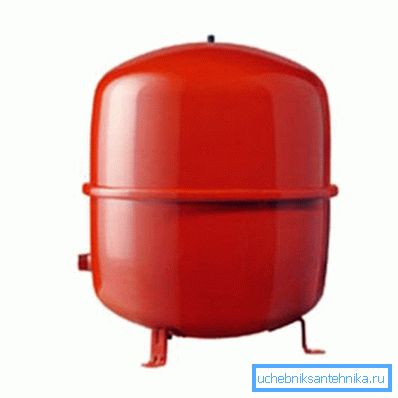

1. Krug grijanja mora biti opremljen spremnikom za ekspanziju, čiji volumen iznosi 10% količine rashladnog sredstva koja cirkulira kroz cijevi. Preporučljivo je kupiti membranske spremnike zatvorenog tipa.
2. Preporučljivo je postaviti spremnik na cjevovod koji spaja odvodni odvodnik na kotao. To je zbog činjenice da hermetički spremnik za ekspanziju ne voli turbulentne tokove vode, a najmanje se pojavljuju na povratnoj cijevi.

1. Za razliku od ekspanzijskog spremnika, mjesto postavljanja cirkulacijskih crpki nije tako važno. Ali poželjno je i njihovo spajanje na cijev koja ispušta ohlađenu rashladnu tekućinu. U ovom slučaju, oprema će raditi više vremena.
2. Tijekom instalacije potrebno je osigurati da se osovine električnih crpki nalaze strogo vodoravno. Inače, zbog iskrivljenja, ležajevi će brzo nestati i morat ćete mijenjati ili popravljati opremu.

zaključak

Usprkos svim prednostima, metoda zračenja organiziranja grijanja ne može se pripisati proračunskim odlukama. Ipak, dobivene koristi nedvojbeno su vrijedne novca i napora. Potrebno je samo odabrati pravu opremu kako ne bi postala "usko grlo" sustava. Više o tome možete saznati u videu u ovom članku.
