Razni kotlovi za grijanje plina: načela njihovog rada

20-09-2018
Grijanje

Ako kuća za odmor ima mogućnost spajanja na plinovod, tada će vam biti vrlo povoljno da zagrijte svoju kuću instaliranjem Lemax plinskih kotlova ili bilo koje druge marke kao grijalice. Najvažnije je da ispravno izračunate snagu grijača u odnosu na životni prostor prostorije i količinu rashladnog sredstva u krugu radijatora ili podnog grijanja.

Bez obzira na odabir marke - Wisman, Mimax, Beretta - važno je da su prikladni za vrstu grijanja izmjenjivača topline, što će biti obrađeno u daljnjem tekstu, a osim toga gledat ćemo i video zapis o kotlovima.

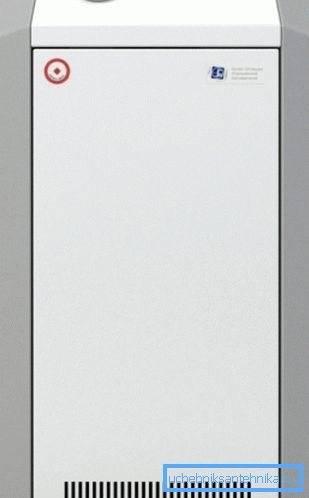

LEMAX PREMIUM 12.5 (podnožje)

Načelo rada

Napomena. Ovisno o krugu grijanja, također je potrebno odabrati bojler za grijanje, koji može biti visokotemperaturni (konvekcijski) ili niskotemperaturni (kondenzirani). Dakle, ako radijatori trebaju temperaturu tekućine od oko 60-80? C, a zatim na toplom podu dovoljno 30-50? C.

Konvekcijske jedinice

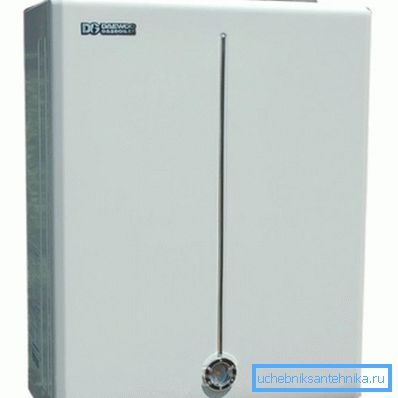

Daewoo DGB-100 MSC (Daewoo)
  • Na primjer, u Ruskoj Federaciji najzastupljeniji su plinski kotači tipa konvekcije, a to može biti zid ili montirana verzija Daewoo DGB-100 MSC, koju vidite na vrhu fotografije. To ovisi o činjenici da u većini slučajeva želimo radijatore, a ne sustave podnog grijanja - dugotrajna navika i strah od novih utjecaja. Ipak, takvi su modeli predstavljeni snažnim opcijama i u nekim slučajevima čak i dovršili malu centralnu kotlovnicu za nekoliko višekatnih zgrada.
Sustav grijanja s konvekcijom
  • Načelo rada takvih jedinica djeluje prema istoj shemi - gorivo prolazi kroz cjevovod do plamenika, koji svojim plamenom zagrijava rashladno sredstvo, dok moderni plamenici najčešće djeluju i na propanu i na prirodnom plinu. Glavni nedostatak tradicionalnih kotlova prije kondenzacije je da sekundarna toplina koja se stvara u komori za sagorijevanje ne koristi za povećanje učinkovitosti, nego se ispušta kroz dimnjak na ulicu.
  • Optimalni temperaturni raspon, bilo Njemački WOLF, češki PROTHERM ili Finski diesel-plin TERMAX, je u rasponu od 60-80 ° C, zbog želje za najdužim radnim vijekom izmjenjivača topline. Ta ograničenja su posljedica činjenice da na temperaturi od 55-57 ° C (kritična točka) kiseli kondenzat nakuplja na izmjenjivaču topline, koji uništava njegove zidove. Kiseljavanje nastaje uslijed termičke dekompozicije ili, jednostavno, izgaranja plina.

Napomena. U slučaju kombinacije dvaju krugova - radijatora i grijane podove, instrukcija preporučuje korištenje tradicionalnih modela, a spuštanje temperature nosača topline na toplom podu provodi se trosmjerni ventil.

Kondenzatorske jedinice

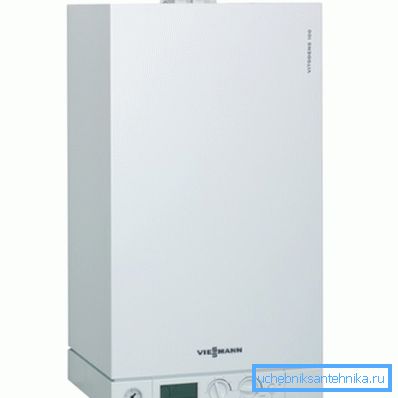

Kondenzatorski plinski kotao za grijanje VIESSMANN
  • Naravno, u usporedbi s konvekcijom, kondenzacijski kotlovi za grijanje ne uživaju takvu popularnost u Rusiji, pogotovo jer je cijena takvog uređaja mnogo veća, ali to je zbog sustava filtriranja kiselinskog kondenzata. Oni korisnici koji su se odlučili za takvu akviziciju vjerojatno ga neće požaliti, budući da su uštede ovdje očite - učinkovitost takvih jedinica u nekim slučajevima doseže 111%!

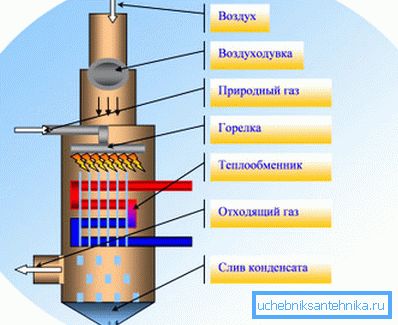

Sustav grijanja kondenzacije
  • Kondenzacijski plinski kotao radi prema sljedećem načelu: prirodni plin ulazi u plamenik, čiji plamen zagrijava izmjenjivač topline, ali sekundarna toplina nije uklonjena iz komore za gorivo na ulicu, već se koristi za sekundarno grijanje. S obzirom da su takvi modeli dizajnirani za optimalnu temperaturu od 30-50 ° C, uvijek će se formirati kiseli kondenzat, ali neće štetiti izmjenjivaču topline jer pada. Nakon toga, preko posebnog cjevovoda s filterima, preusmjerava se na određeni kapacitet, praktički gubi svoju toksičnost.

Izmjenjivači topline

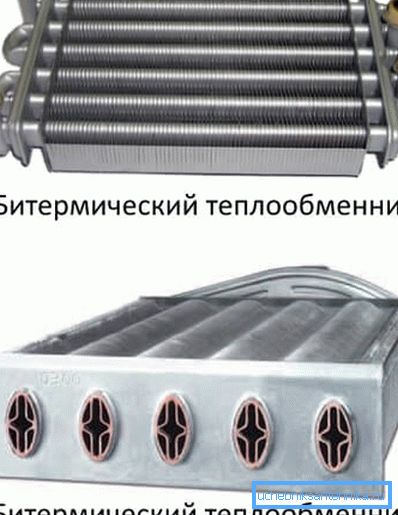

Bitermichesky (cijev u cijevi)

Svaki kotao za grijanje na plinu ima izmjenjivač topline u svojoj konfiguraciji, koji može biti bitermičan, kao što vidite na gornjoj slici ili odvojeno. Bitermička verzija se sastoji od dva spojenih šupljih profila, tj. Cijevi u cijevi s lamelarnim premazom za zaštitu korozije. Tekućina u unutarnjoj cijevi se dovodi u sustav tople vode, a vanjski - na krug grijanja.

Prisutnost takvog čvora olakšava masu i dimenzije kotao, na primjer, u oznakama SIGNAL ili ISHMA (iako postoji zasebna verzija). U takvim slučajevima postoji samo jedan čvor i to. Naravno, smanjuje njegovu težinu i veličinu, ali, osim toga, za jedinice s takvim uređajem ne treba trosmjerni ventil za toplom vodom, jer je temperatura vode niža (30 ° C) nego u krugu grijanja.

Unatoč svim prednostima, bimetrijski izmjenjivači topline nisu prikladni za rad s tvrdom vodom - soli i troske odložene na zidove cijevi, blokiraju prolaz, što je nakon toga gotovo nemoguće očistiti. Činjenica je da pri čišćenju tih tvari, pada metal, nemoj se otapati do kraja, ali izgledaju poput sitnih komada koji se zaglavljuju pri zastoju prilikom skretanja i začepljuju prolaz.

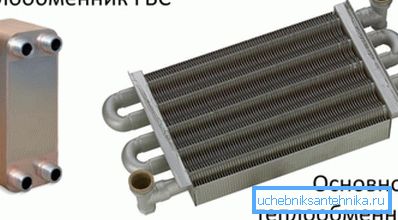

Odvojena konstrukcija

Ako u vašem području postoji tvrda voda, onda je najbolje odabrati AOGV sa zasebnim izmjenjivačem topline koji se lako čisti i ne začuje tako brzo, primjerice, CONORD, KEBER ili TERMONA. To je moguće zbog većeg unutarnjeg promjera cijevi, i iako će ova opcija koštati malo više, uštedjet ćete na duži vijek trajanja.

Pregled nekih modela

Dani AKGV 7.4 C (parapet)

Kondenzator za grijanje s dvostrukim krugom za grijanje Dani neće koristiti zrak iz prostorije u kojoj je instaliran - ulaz zraka dolazi iz ulice, a proizvodi toplinske razgradnje ispuštaju se kroz koaksijalni dimnjak. Nominalni tlak pri unosu plina je 1274PA, a radni tlak vruće vode nije veći od 0,65 kPa. Ako nazivni tlak nosača energije ne prelazi 1274 Pa, njegova potrošnja nije više od 0,8 m.3/ sat

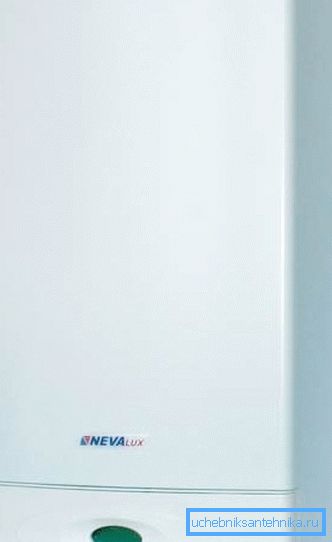

Model BaltGaz Nevalux 7224 (zid)

Tradicionalna tradicionalna grijaća jedinica NEVA LUX s dvostrukim krugom, koju vidite na vrhu fotografije, proizvedena je u Rusiji, opskrba toplom vodom 14 l / min, namijenjena maksimalnoj površini od 240 m2. Nazivna snaga takvog uređaja je 18 kW, bakreni izmjenjivač topline, učinkovitost doseže 90%, maksimalna temperatura termalnih produkata razgradnje je 130 ° C, minimalna je 100 ° C. Dimenzije (visina / širina / dubina) 720x410x326 mm, težina 34,5 kg, 2 godine jamstva.

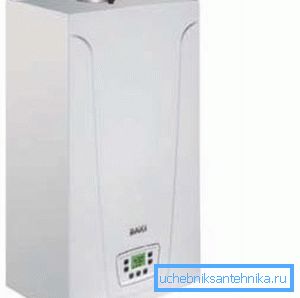

Baxi GLAVNI 5 14 F Turbo

Jedinica Waxi, koju vidite na ovoj fotografiji, je zidno montirana jedinica dvostrukog kruga s maksimalnom snagom od 14kW (dovoljno za sobu od 140m2) s maksimalnom potrošnjom plina od 1,63 m3/ sat U punoj snazi, učinkovitost uređaja iznosi 92,9%, a ako radi u načinu snage 30%, učinkovitost će biti 90%, temperatura PTV-a je 30-55 ° C. Dimenzije (visina / širina / dubina) 700x400x280 mm, težina 29,0 kg, 2 godine jamstva.

ATON EcoComfort 24 (kondenzacija)

Kotao za grijanje Aton je kondenzacijska jedinica namijenjena niskotemperaturnim krugovima s maksimalnom snagom, pod uvjetom da se kondenzacijski modus opaža 24,6 kW i 22,1 kW u tipičnom. Za grijanje u načinu rada od 60-80 ° C 6,3-21,4kW, i za 30-50 ° C - 6,9-21,7kW, performanse opskrbe tople vode T 30 ° C - 10 l / min.

Beretta Exclusive Green 30 CSI (kondenzacija)

Model Beretta Exclusive Green 30 CSI kondenzacije, dizajniran za krugove s niskim temperaturama, s maksimalnom snagom poštivanja kondenzacijskog načina od 30 kW. Istovremeno, u načinu rada od 60-80 ° C 99,1 kW, i 30-50 ° C - 31,41 kW, performanse opskrbe tople vode? T 30 ° C - 10 l / min. U rasponu od 60 do 80 ° C, učinkovitost je 95,5%, au rasponu od 30-50 ° C do 105,2%. Beretta radi na prirodnom i tekućem plinu.

zaključak

Zaključno možemo reći da postoje i grijači od lijevanog željeza koji se mogu postaviti na podu vlastitim rukama, au većini slučajeva to su modeli dvostrukog kruga konvekcije. Kada se instalira za certifikaciju, treba nazvati predstavnika tvrtke za plin s licencom - tako da se jamstvo ne računa od datuma kupnje, već od datuma ugradnje (vidi i članak o kotlovima i njihovim značajkama).
